コンビネーションランプLED化　（リアのみ）

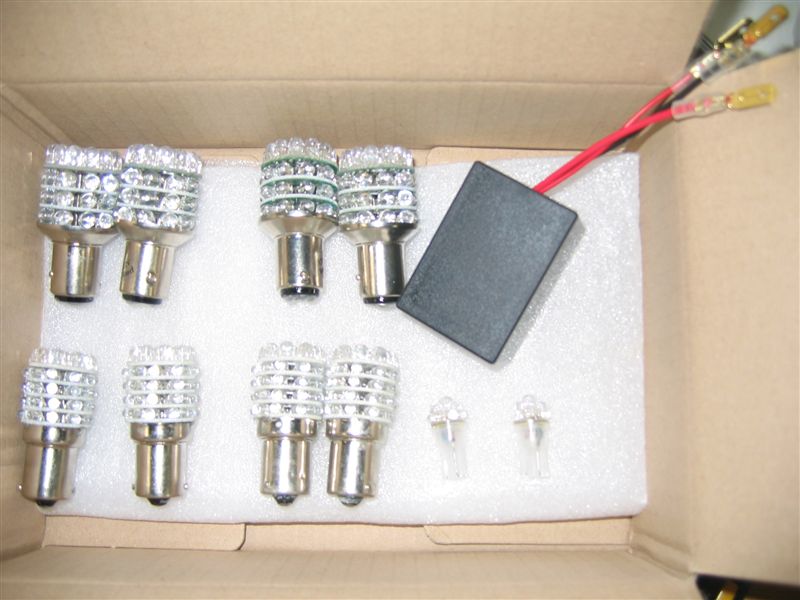

今回使用する部品です。
上側の４つは45連赤LED（ダブル球）でストップランプに。
下側の大きい４つは45連オレンジLED（シングル球）で前後のウィンカー用です。。それぞれS25の口金を使用します。
右下の２つはT10ウェッジ5連オレンジLEDでサイドウィンカーに使用します。
右上の四角い黒い箱は、先日制作した自作リレーです。ハイフラッシャー対策です。

これが作業前の画像です。
電球の交換は、自動車付属の説明書に載っていますので、そちらを参照すればできます。
そのため詳しい手順は省きます。

ライセンス灯は３～４ヶ月ぐらい前からLED化していました。

ウィンカー球を交換するので、純正リレーから手製のリレーに交換します。

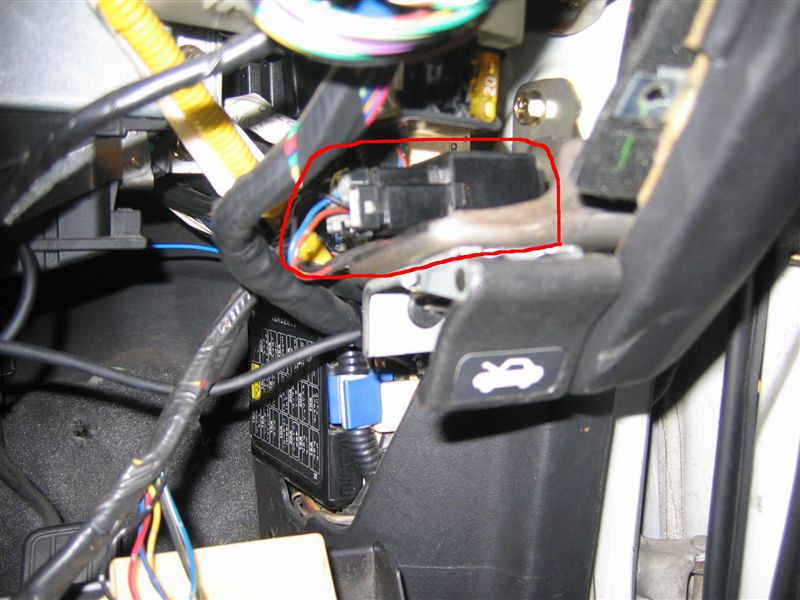

ステアリングコラム下のカバーをはずして、ボンネットオープナーの真上ぐらいに取り付けてあります。赤丸の部分です。

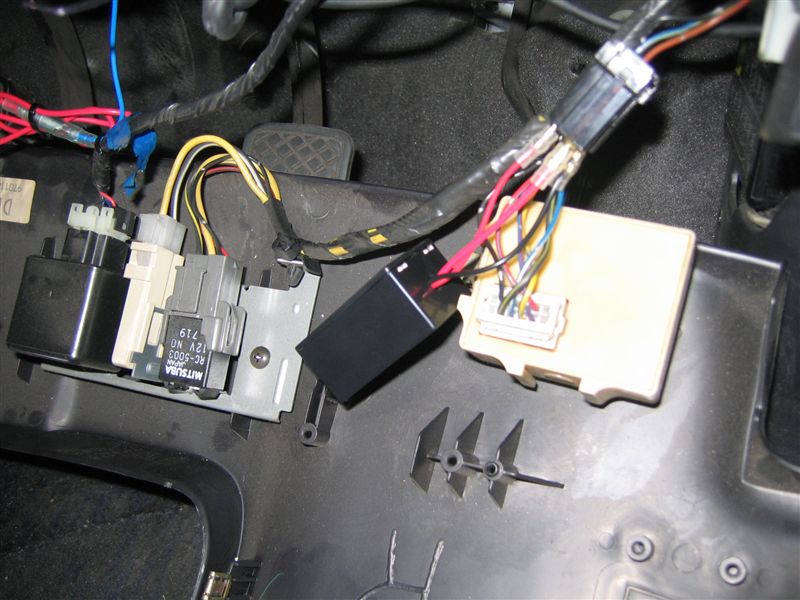

上記の場所に刺さっているコネクタをはずして、ICリレーに差し替えます。
配線パターンは、赤被覆銀線が+12V、青被覆銀線がウィンカーへ、黒被覆銀線がGNDです。
それぞれ平型端子なので、そのまま差し込みます。
差し込んで一応の動作確認ができたら、元あった場所周辺に隠して内装を元に戻します。

今回はサイドとフロントのウィンカーを交換予定でしたが、なんせ夜作業でしたので余りの寒さに耐えきれず、今日はここまでとしました。ｗ

ちなみにICリレーですが、機械式のものと違い、ウィンカー作動音がしないので今後注意しなければいけませんね。

交換後は写真だと判別がつきにくいので、動画をブログのほうにアップしましたので、そちらをご覧ください。
