メモに
初年度登録
H20年3月
型式
W204041
原動機の型式
271

ベンツ Cクラス W204 セダン 前期 後期
バックバルブLED
C180 C200 C250 C300 C350 C63AMG

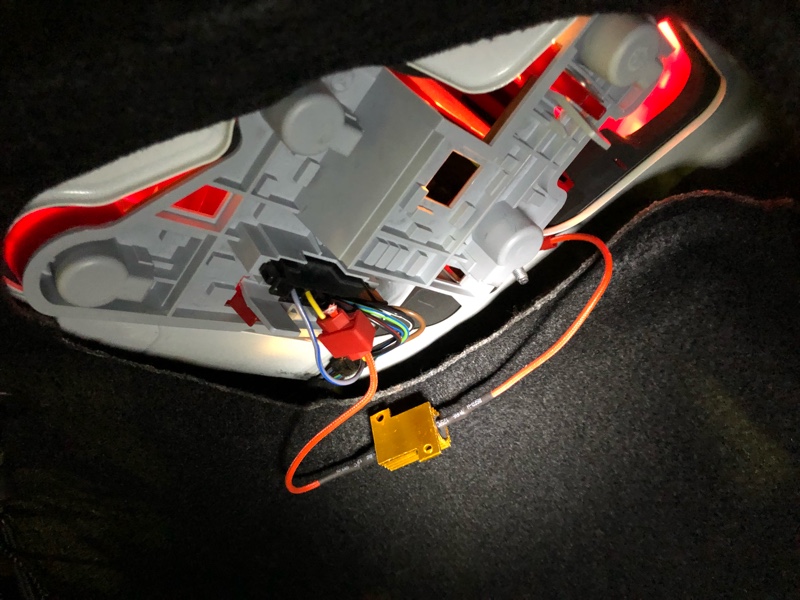

バックランプ LED
キャンセラー付

12V27W 5.6Ω 抵抗 方個性無し

バックランプ の➕信号に並列に繋ぎ
グラント➖に

抵抗（キャンセラー）内蔵のバックランプより
外付けの方が安心かな？

ND3T-W56（トヨタ純正DVDナビ）
↓
NHZN-W57（トヨタ純正、OPション？HDDナビ）
換装
&
バックカメラ純正流用

中古車の アルファード 10 前前期
元々は↓
DVDナビ
ND3T-W56
2007年版 DVD・MD・CD再生 AUX
のスペック














下記の
NHZN-W57
http://www.carnavi-labo.net/past/navi/toyota/2007_2.html

に換装しようと思う でも今考えて見ると

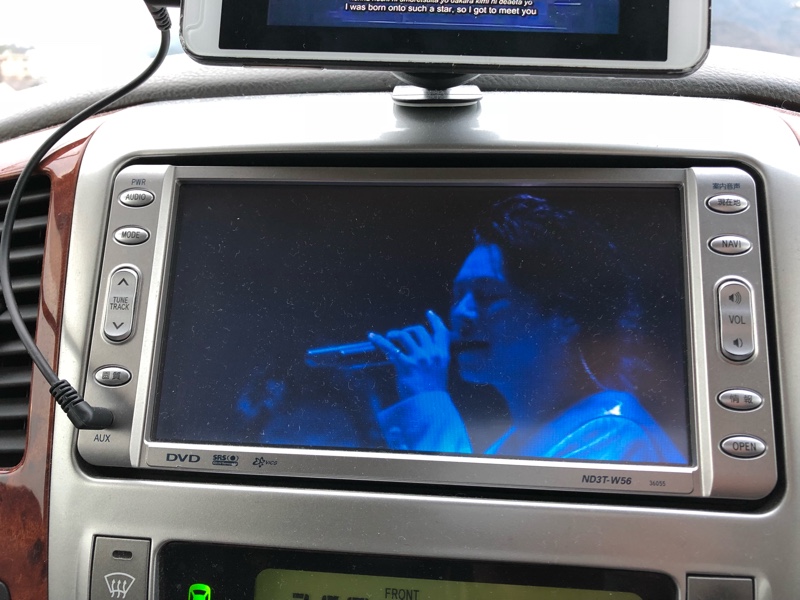

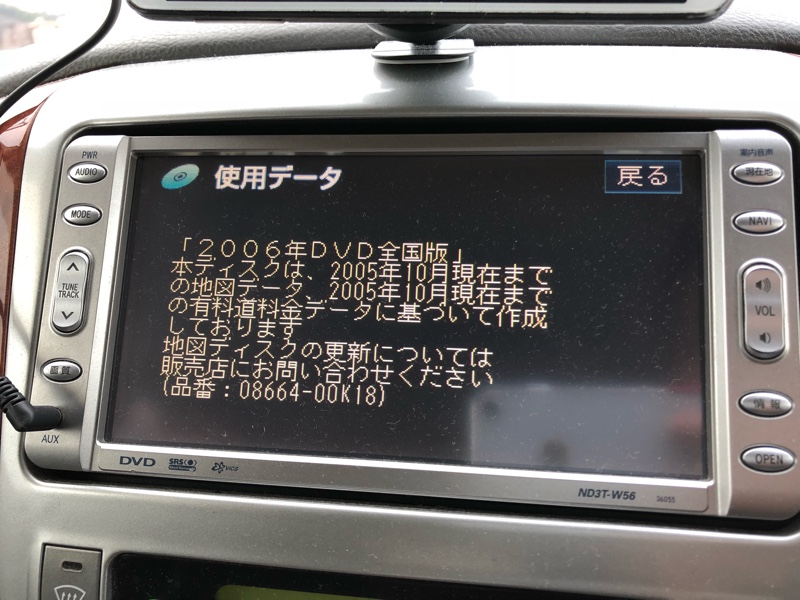

装着されてた ナビND3T-W56
もそこそこ いい
なぜかと 右ステアリングのフロントカメラ
左ボタンの ボリューム ディスクも使えて便利でした

でも …AUX入力もあるので外品の地デジも着けれる この場合 リモコンが 嫌なんだな〜

で


新ナビ …てか… 2007年モデルの地図は2011年
こちらの↓
トヨタ純正ナビ メーカー オプション
NHZN-W57 フルセグ 付き

おまけに 後ろを見ると リア出力の映像端子まであります

yahooーオクにて
本体
11000円で購入

アンテナ無しなんで
こちらも
Yahooオクにて
4000円

カメラにゆうのカプラー こちらも
Yahooオクにて
900円にて










今の時代 スマフォの地図アプリもあるので
ナビは無視して
ND3T-W56 に無い
地デジチューナー
HDDなので CDのバックアップ録音ですか
この機能が欲しく 換装です 載せ替え



色々ハマったけど 記憶喪失にならない
うちに メモ程度に

普通に取り付けてると
カプラーもあまり？

こちらの NHZN-W57
のリアカメラに自然につなぐと
カプラーをさすと
リアカメラの映像では無く
フロントカメラになる？
ここから ハマった
フロントカメラのカプラーをリアカメラと間違い 変換したり








またまた
間違って 変換して リア映像出力のRCAに
入力したり ほんとうにハマった

結果 助手席の↓下のユニットから
リバース信号と カメラの映像をRCAで
加工して 引っ張ってきて

私は 加工しましたが わかりにくい方は

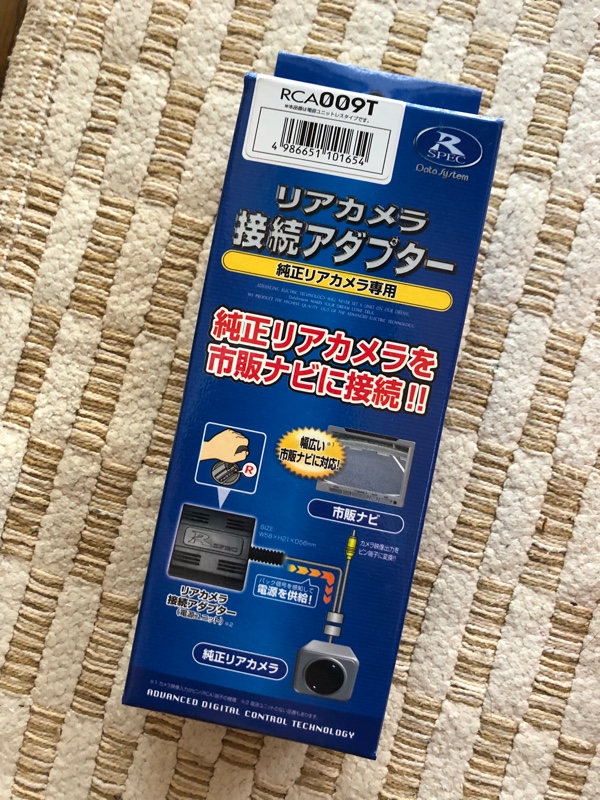

下記 データーシステムの
RCA009Tを使って下さい。

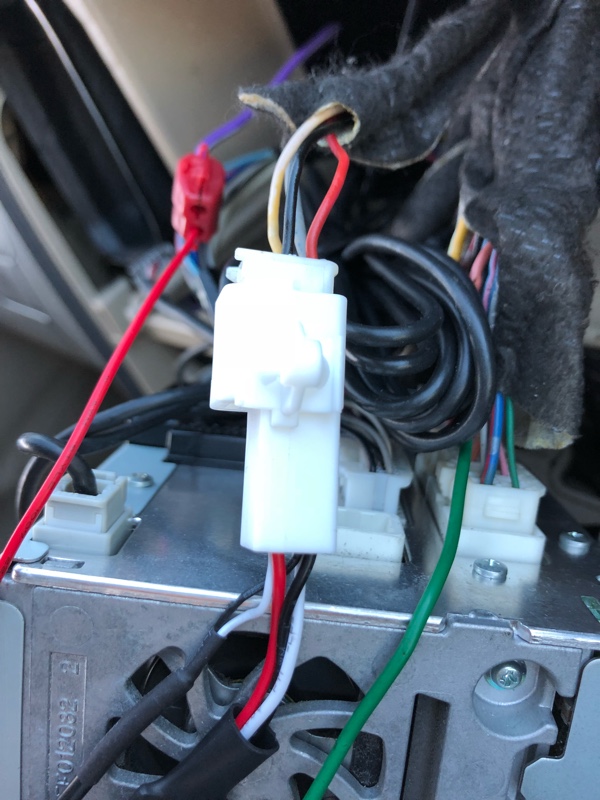

NHZN-W57 に直接接続

5ピンカプラー の
リバース
車速
サイドプレーキ

こちらは 全部ブッタ切って
プレーキは ナビのボディーアース
車速パルスは とりあえず 放置プレイ
リバースは助手席の下から引っ張って来て
NHZN-W57のリバースに直撃で配線

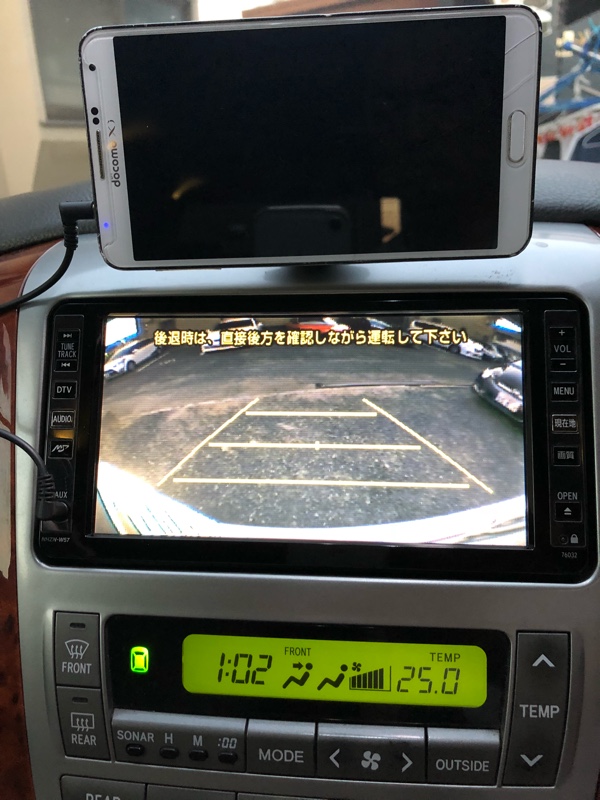

これで なんとか バックカメラが起動した

でも フロントカメラは 現在切り替わらない状態です。

今回の取り付け確認まで
フロントカメラなんか
使わなかったんです
でも 写らなくなると なんか
許せない
今後の課題に

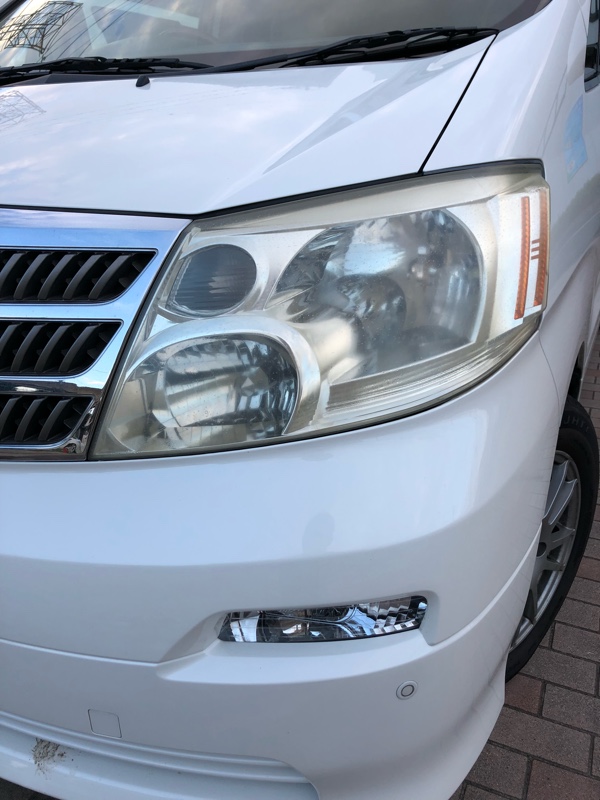

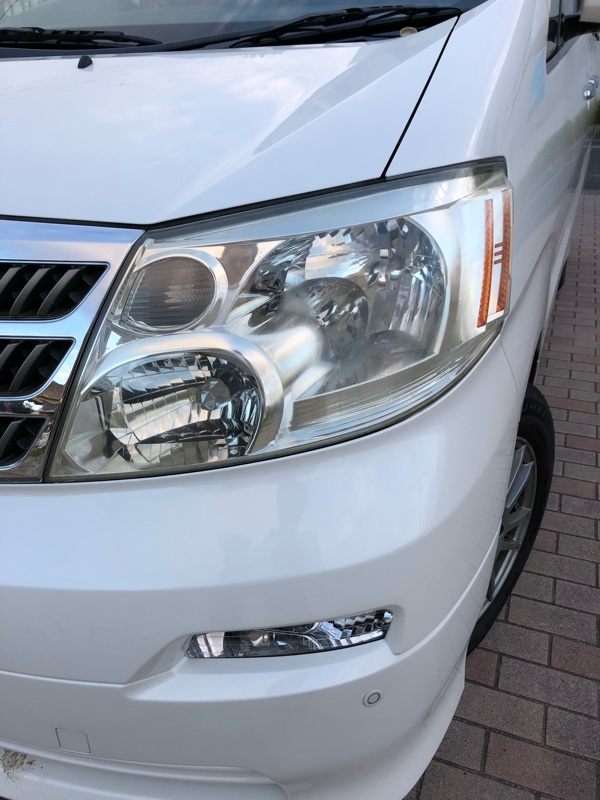

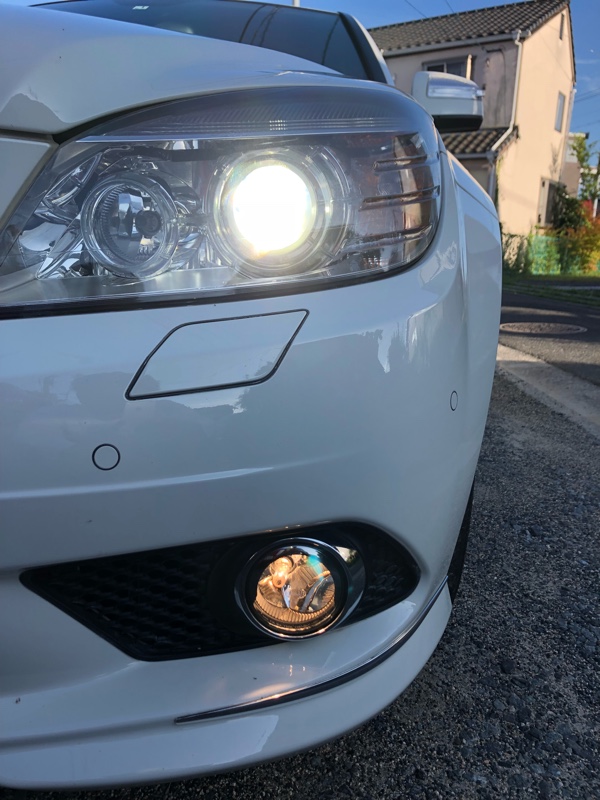

駐車場にて 👀目をカスタマイズ
ピカールで磨いてみた
女性と同じ 目👁は大切ですね
