準備は早々と出来てたのに、今日やっと取付作業ですww

内容が適当な図面書いて…

イルミ風青LEDを組み込んだので、ポジション連動点灯させ
フォグ点灯で青LEDはオフ
となるように5極リレーを使いました。


バンパー取外して

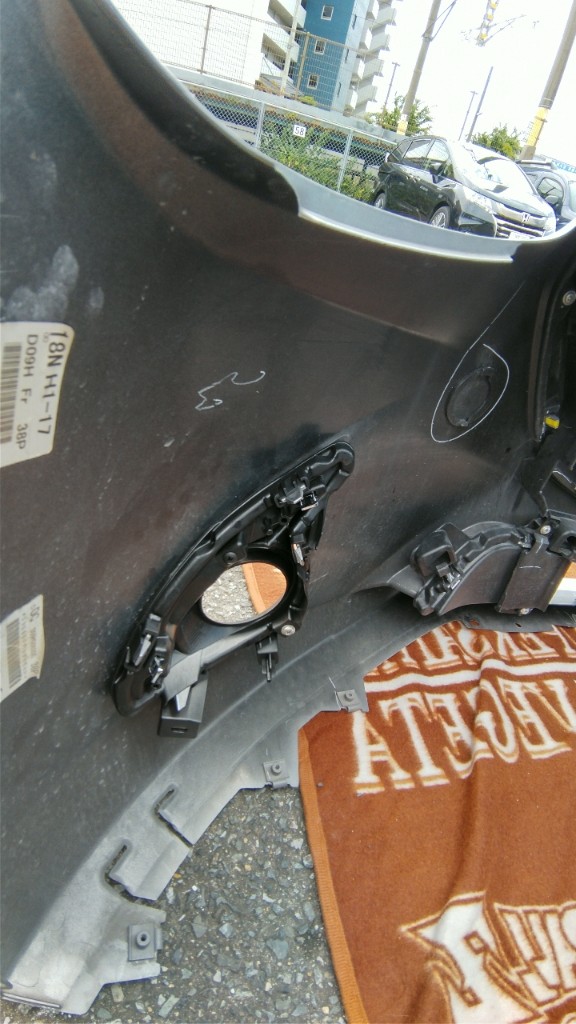

フォグのカバーを外します、ビス1本と爪で止まってるので爪を折らないように。

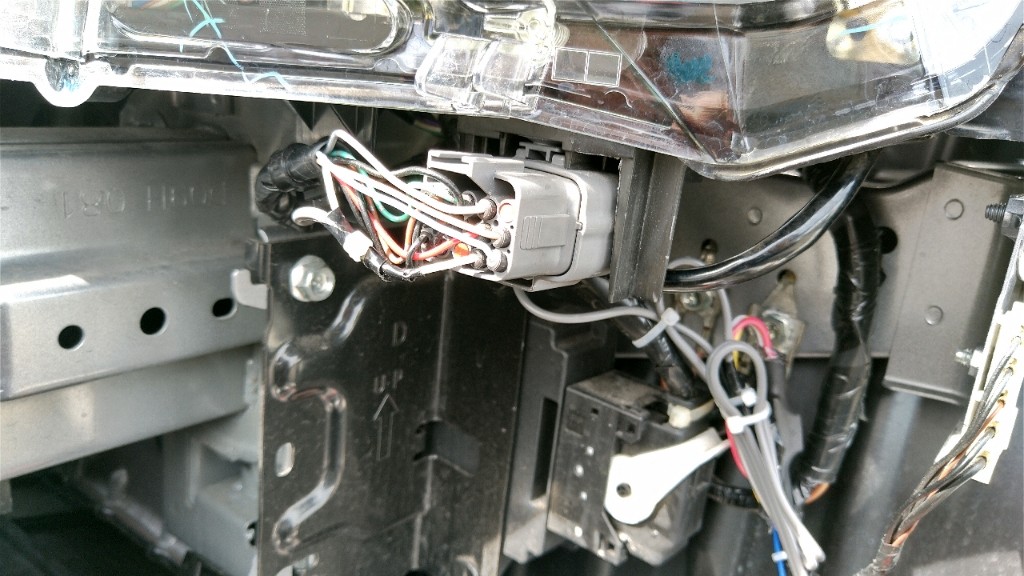

助手席側のヘッドライトコネクタからポジション配線取出し
接地側(マイナス)線の配線

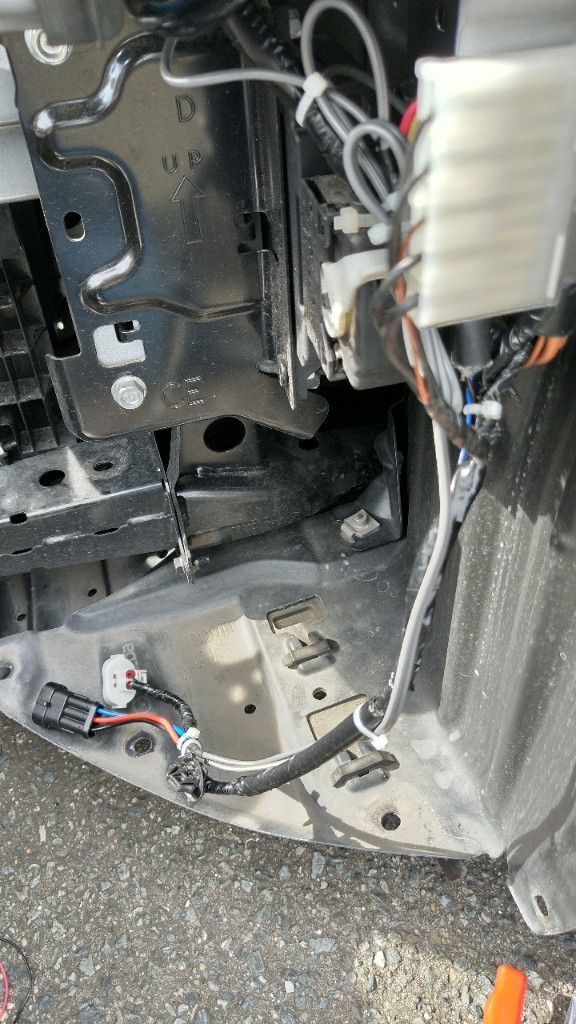

リレー配線等の接続
配線固定


ボディとバンパーの渡り部分は防水コネクタ処理しました

雑な配線ですが😅

点灯試験をしてからバンパーを仮付
光軸アバウト調整してから
バンパー固定

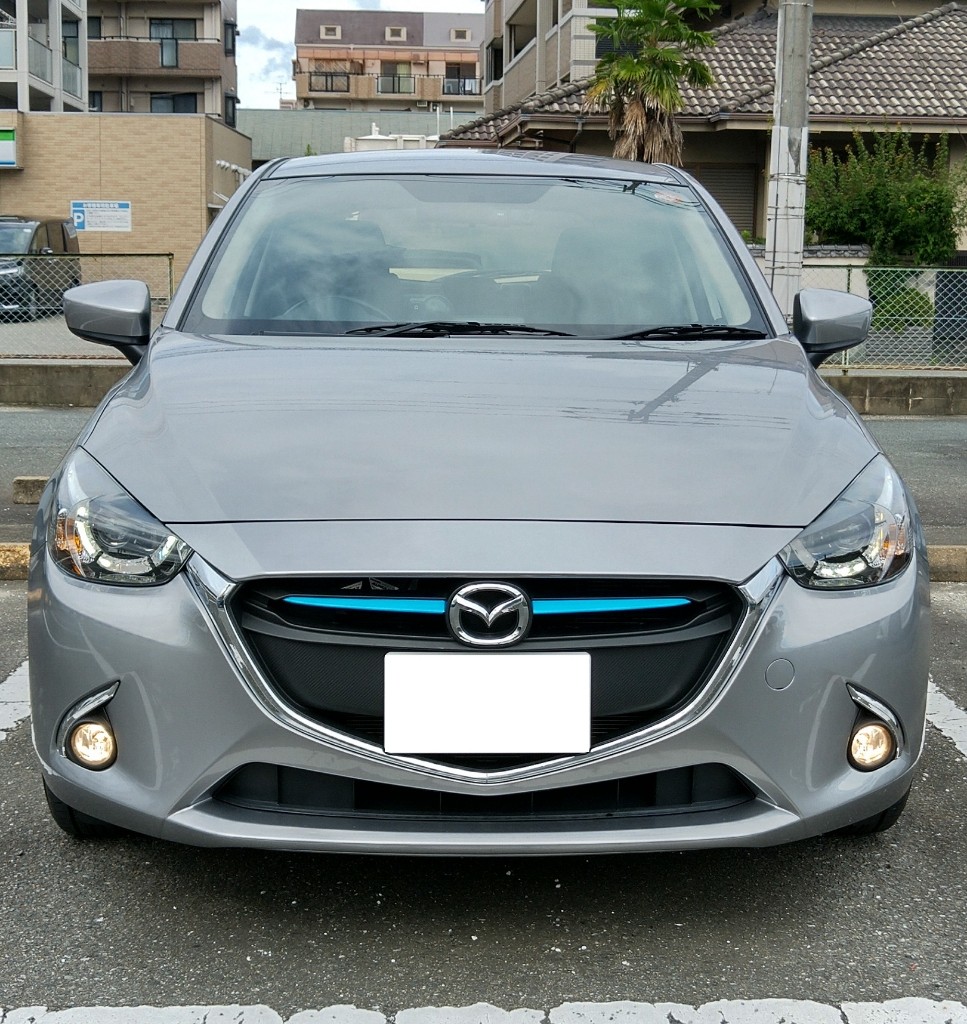

やっぱりフォグがあるといい😄

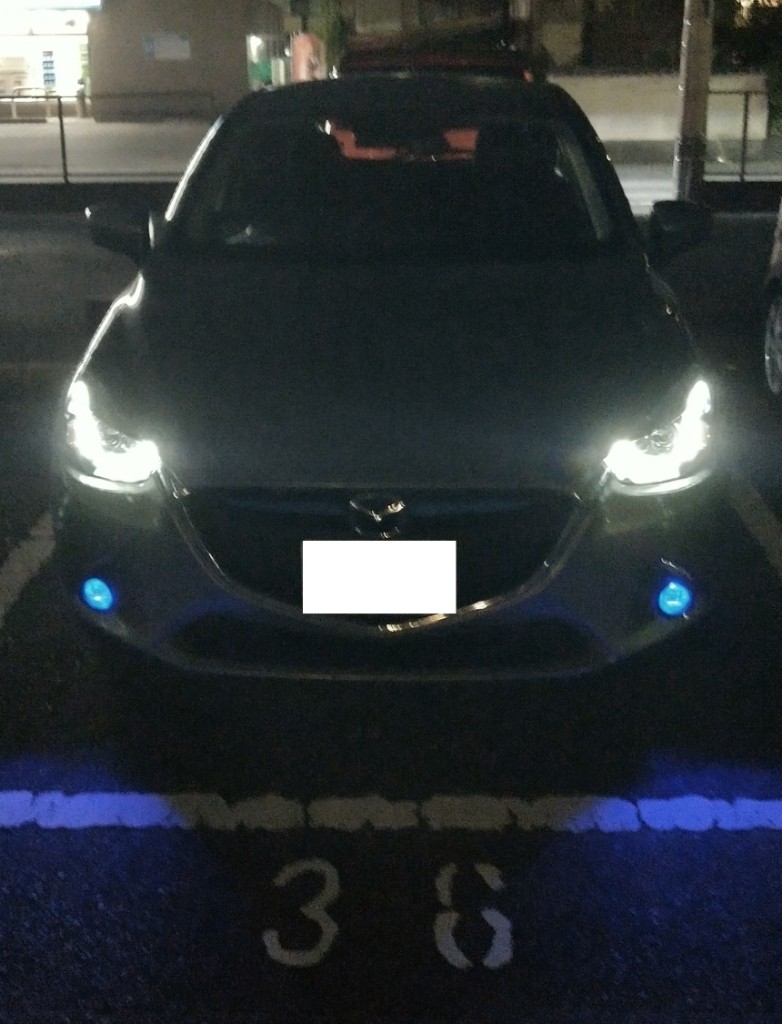

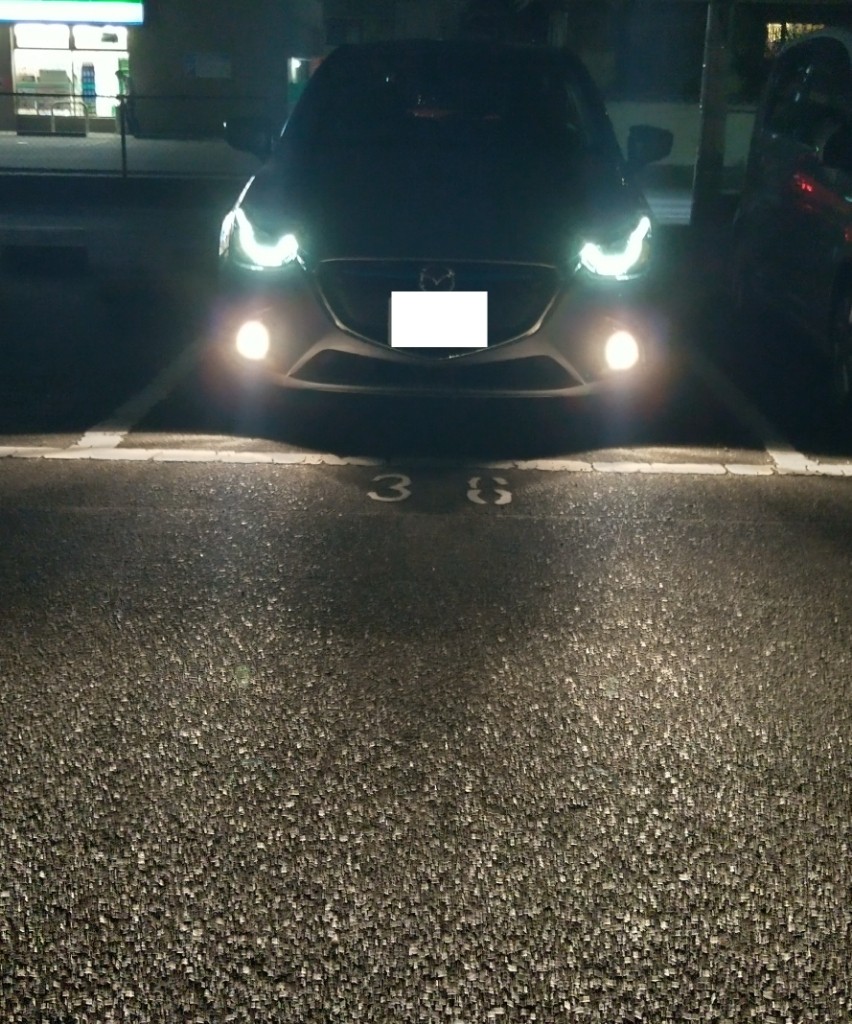

夜になって確認






思ってたよりいいかも😁

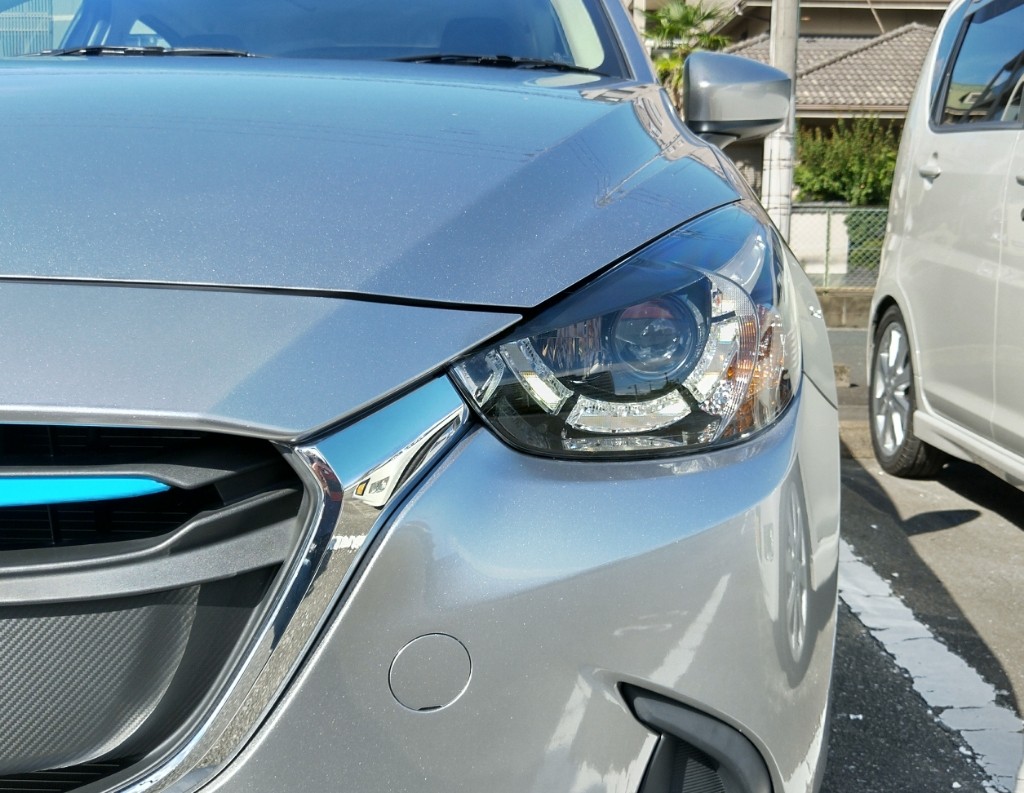

昼間は青色わかりません💦

フォグはハロゲンなので、近々LEDのバルブ購入予定です。

作業時間2時間程でした

あ、車内のスイッチ配線やって無い😅

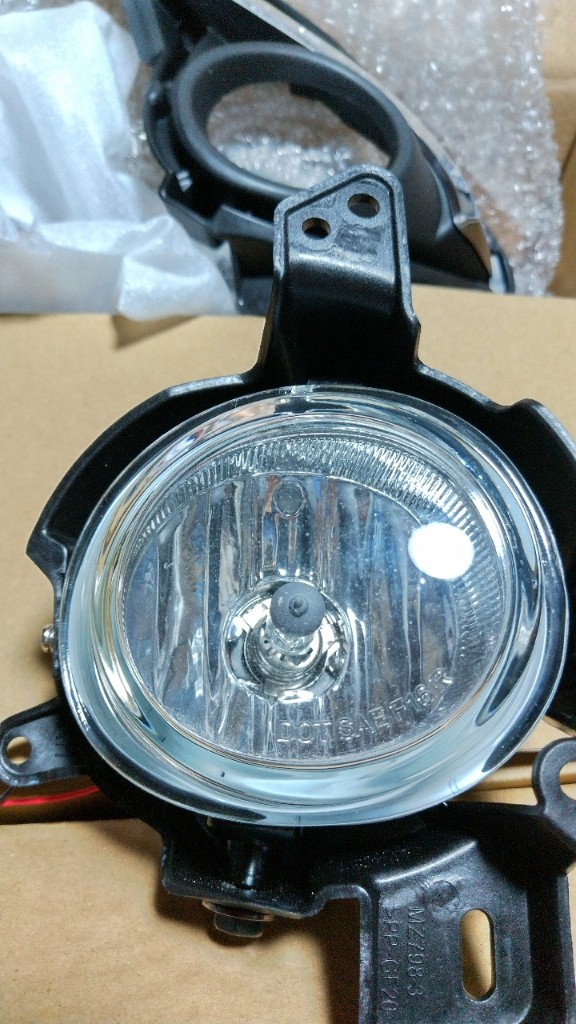

中身を確認😄





何か、リフレクターに穴が空いてるのでLEDを取付できそうです。

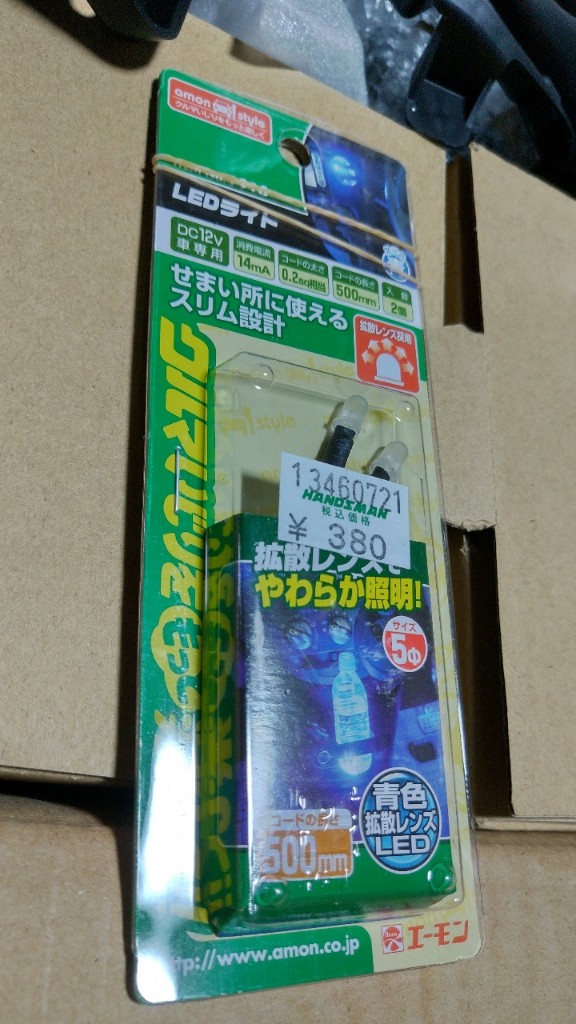

エーモンのLED見つけたので
これを付けます


穴が不完全だったので
ドリル&ミニルーターで加工してからLED差し込んで

点灯試験


なんかよい感じ😁

デイライト(ポジション)と連動で点灯するように考えてます。
フォグ点灯でオフになるようリレーをいれる予定です。

フォグのLEDバルブも検討中

雨が続いてるので、取付作業は何時になることやら😅

その前にリレーを買わなきゃ💦

さて、昨日の続きです😄

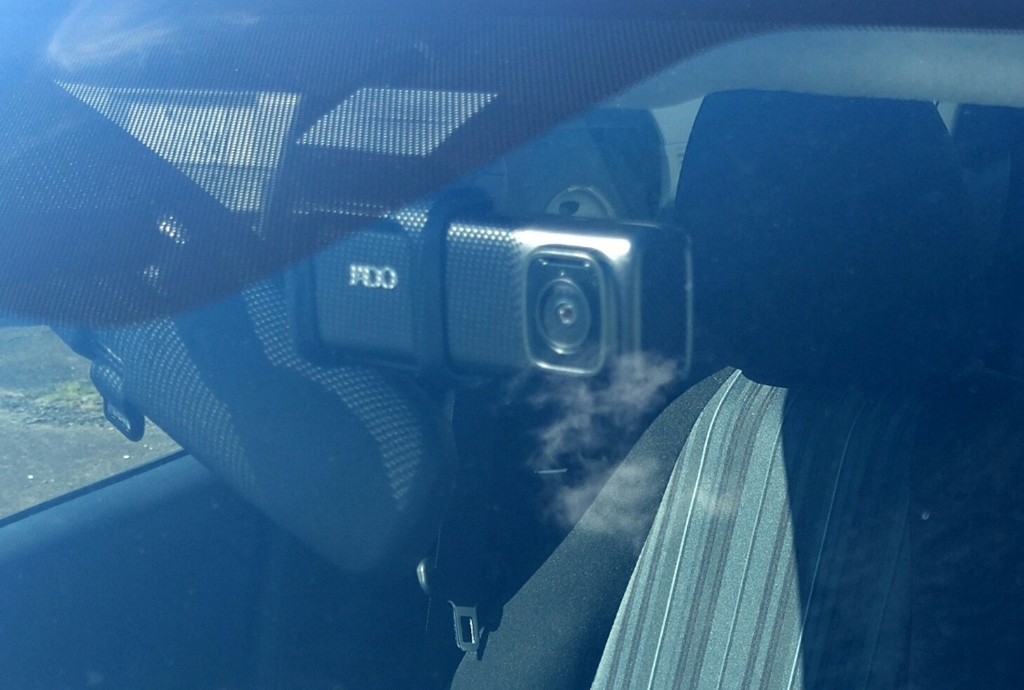

ドラレコ電源は、Aピラー～天井裏経由で配線。

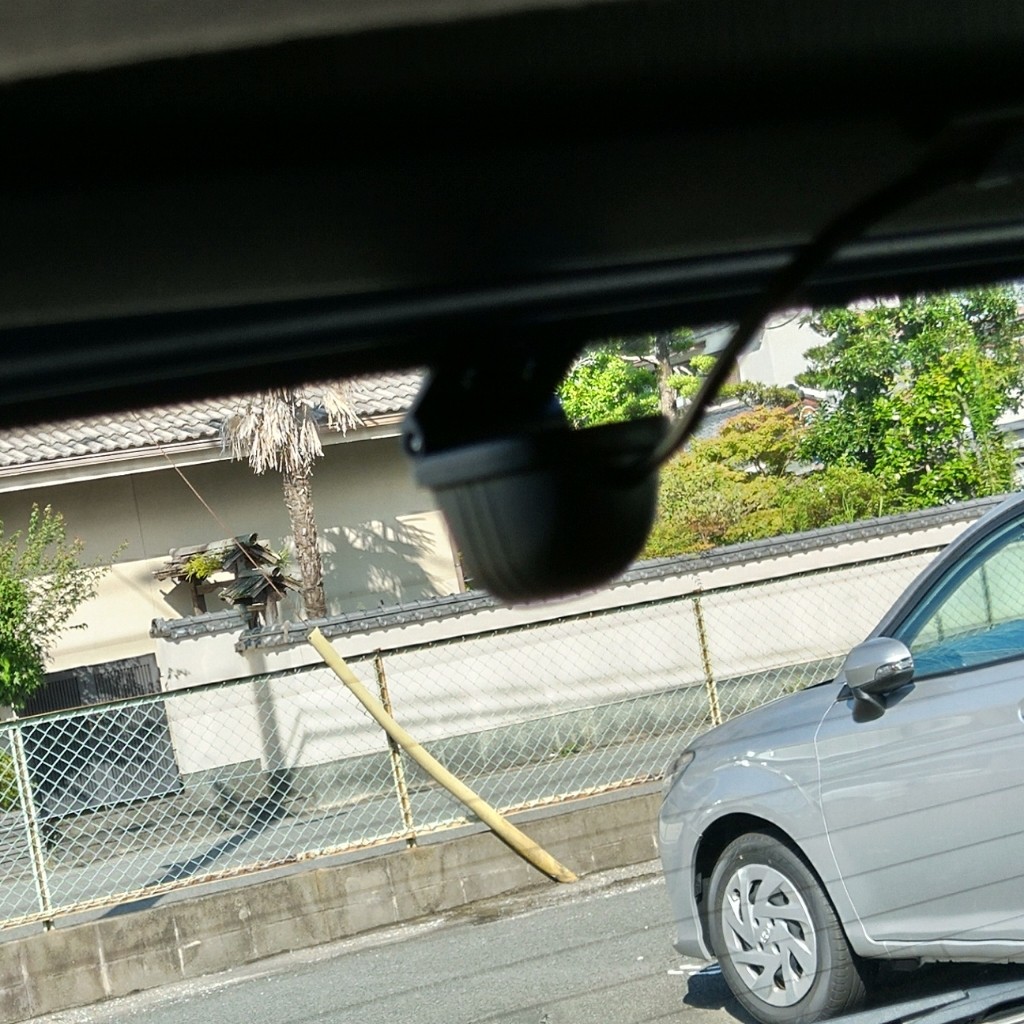

リアカメラはここに😅






デイライトも点灯確認OK

そんなに明るいLEDではないので、あまり目立たないですが。


ヒューズボックス部の配線をまとめて元通りに。

内装も元に戻して完了





そういえば、フォグランプまだ届かないっす😥
