フォグの防水処理のついでにフィルム張りました。

YouTubeの動画見まくって
熱収縮に挑戦



ヒートガンも買った😅

フィルムはオートバックスで



失敗前提でやったので途中の写真撮ってなかったんです😥




なぜか1発で成功ww
透過率13%ですが、5%くらいでも良いかも。
ドラレコのリアカメラリアハッチ上部につけてます、夜中は見えにくくなりました。
純正位置に移設確定😓


最初、分割貼りで失敗してたのですが💦
分割貼りフイルムでもツノだらけ😅

熱収縮で1枚貼りは成功すると気持ち良いです❤️

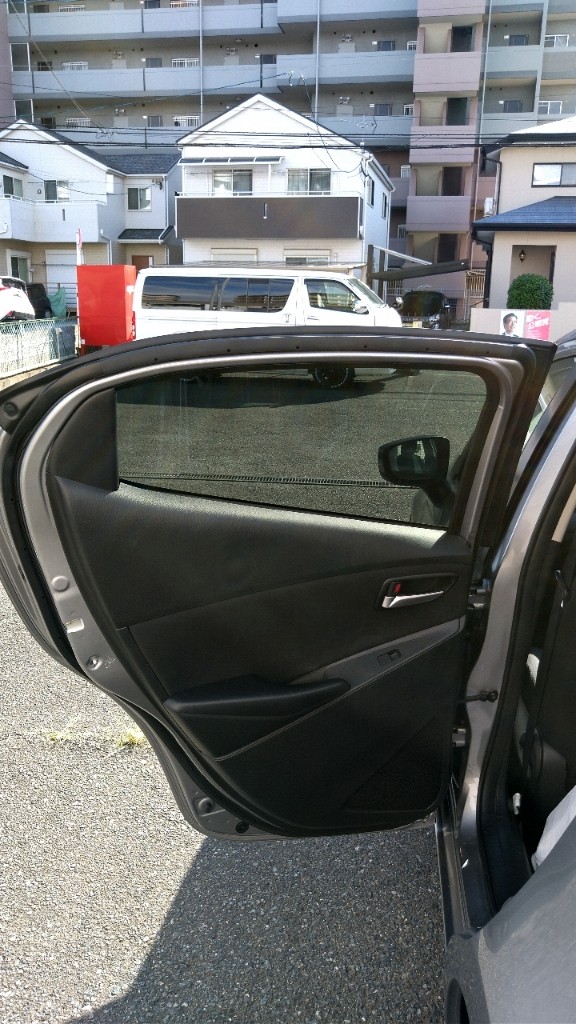

リアドアも施工、こちらはほぼ平面なので普通にカットして張りました



内張り外して施工すると、やり易かったです。

素人施工ですが、今回は上出来です。

準備は早々と出来てたのに、今日やっと取付作業ですww

内容が適当な図面書いて…

イルミ風青LEDを組み込んだので、ポジション連動点灯させ
フォグ点灯で青LEDはオフ
となるように5極リレーを使いました。


バンパー取外して
フォグのカバーを外します、ビス1本と爪で止まってるので爪を折らないように。






助手席側のヘッドライトコネクタからポジション配線取出し
接地側(マイナス)線の配線
リレー配線等の接続
配線固定


ボディとバンパーの渡り部分は防水コネクタ処理しました

雑な配線ですが😅

点灯試験をしてからバンパーを仮付
光軸アバウト調整してから
バンパー固定


やっぱりフォグがあるといい😄

夜になって確認






思ってたよりいいかも😁
昼間は青色わかりません💦

フォグはハロゲンなので、近々LEDのバルブ購入予定です。

作業時間2時間程でした

あ、車内のスイッチ配線やって無い😅

中身を確認😄





何か、リフレクターに穴が空いてるのでLEDを取付できそうです。

エーモンのLED見つけたので
これを付けます


穴が不完全だったので
ドリル&ミニルーターで加工してからLED差し込んで

点灯試験


なんかよい感じ😁

デイライト(ポジション)と連動で点灯するように考えてます。
フォグ点灯でオフになるようリレーをいれる予定です。

フォグのLEDバルブも検討中

雨が続いてるので、取付作業は何時になることやら😅

その前にリレーを買わなきゃ💦

さて、昨日の続きです😄

ドラレコ電源は、Aピラー～天井裏経由で配線。

リアカメラはここに😅






デイライトも点灯確認OK

そんなに明るいLEDではないので、あまり目立たないですが。


ヒューズボックス部の配線をまとめて元通りに。

内装も元に戻して完了





そういえば、フォグランプまだ届かないっす😥

今週ネットで購入したJADOのD390+降圧ケーブルとデイライトキット(ヤフオク2500円) が届いたので、作業しました。

取付場所に悩んで結局ここに

ミラーが邪魔で画像見れません😥

デイライトもドラレコも、助手席のヒューズボックスに用事があるので、剥がす😁



ドラレコは、常時電源とアクセサリー電源をヒューズボックスから
デイライトは、上部ボックスの右下コネクタの配線加工です。


こんな感じで💦
デイライトの方は、写真付き説明書があってわかりやすかったです。
ちょっと暗くなってしまったので、続きは明日やることにします。


ドラレコ電源配線とリアカメラ配線…頑張ろう😅
