2022年03月25日
ウインカープロテクターとLEDランプを使って
ビンテージ風のバードゲージテールランプを
自作したいと思います。
(^O^)／ 完成イメージとしてはこんな感じ☆
ポン付けするだけで簡単に作れそうだけど
LEDランプに防水ゴムパッキンが無かったり
配線が細い、発熱が高いなどの欠陥が（汗
取り敢えず我流で製作してみます。
まずは配線口を収縮チューブで保護して
配線口とネジ穴をセメダインで防水施工。
硬化まで 24時間の放置プレイ☆
次はリフレクター面に養生テープを貼って
側面をセメダインで防水施工。
これも硬化まで 24時間の放置プレイ☆
硬化したら養生テープを剥がして
配線口の保護と防水施工は完了！
次は配線を保護チューブに通してから
各配線の先を収縮チューブで保護。
各配線にギボシ端子を取り付ければ
多少の飛び石にも耐えられるハズ！
(^O^)／ そして点灯時の発熱対策には
熱に強くて加工が簡単で軽量で安価な
コルクシートを使うことにしました。
コンパスカッターで円形にカットして～
円形のコルクに切れ目を入れて
ライトの裏側に両面テープで貼り付ける。
これなら多少の熱にも耐えられるハズ！
(/￣^￣)/ 次はプロテクターに細工☆
付属のビスではランプに当たってしまうので

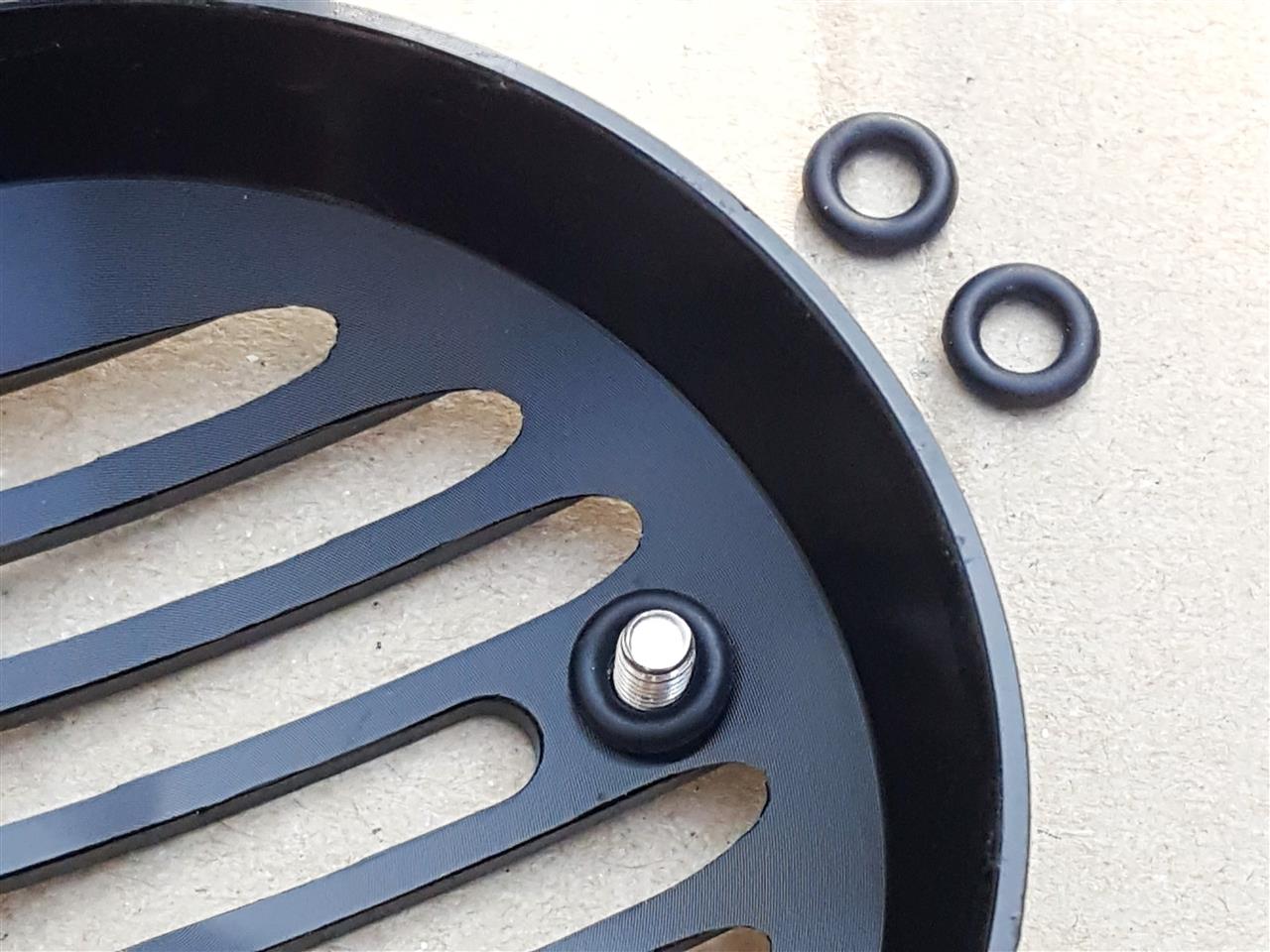

小ネジで穴を塞いで～
裏側にはゴムリングを通してから
ナットを締めてネジ鳴き防止。
表ネジと裏側のナットを黒塗料で塗ったら
( *´艸｀) やっと取り付けでーす。
プロテクターで昔のネジ穴が隠れるように
位置を決めたら水性ペンで下描きをして
ドリルでネジ穴と配線穴を開けて
ブレーキとウインカーランプを取り付けたら
車体側の配線と繋ぐ。
プロテクターにはブチル両面テープを貼って
ブチルテープを内側に折り曲げて貼れば
取り付けが完了したのでテストしてみます。
(σﾟ▽ﾟ)σ 次にブレーキ発光☆
スモール発光よりも明るくて良い感じだ！
最後にブレーキ発光とウインカー点滅☆
配線ミスもないみたいなので完成です！
思った以上にミニジープのイメージに合った
ビンテージ仕様のテールランプかも☆
(^O^)／ 我流ながら良い出来だぜー（笑
さーて、左側のランプも取り付けなくちゃ（滝汗
Posted at 2022/03/25 22:25:20 | |
トラックバック(0) | クルマ
2022年03月23日
LEDランプとウインカープロテクターで
テールランプを自作することにしました。
これが購入したリフレクターLEDランプ☆
バイク等にも使われているポピュラーな
防水性が低い。 防水施工は絶対必要！
発熱が高い。 プラスチックが溶けそう！
など、、、本当なのか確かめてみます。
購入先はパーツ専門店のトクトヨ（徳豊商事）
車やバイク用品の老舗だけど大丈夫かな？
Eマーク付き（保安基準適合品）なので
公道走行には問題ないし･･･
LED発光もキレイで個体差も無いけど
配線が約1mmと細いので雨や泥などの
ゴムパッキンなども付いてい無いし、
配線口には保護カバーも無いので
加工しないと危険かも･･･
購入した4品中 1品がプラスとマイナスの
配線色が逆になっていた（汗
購入先のトクトヨに連絡したら無料交換を
してくれたけど不安が増した･･･
(ﾉﾟοﾟ)ﾉ 最後に発熱温度を調べると
底板（黒い部分）の温度がヤバイ！
長時間発光すると 60℃以上になった
(＞н＜;) 悪評は本当でした！
ポピュラーなLEDライトだけど補強や加工を
行わないとすぐに壊れてしまいそうだ（泣
次回につづく
Posted at 2022/03/23 19:56:56 | |
トラックバック(0) | クルマ
2022年03月20日
ミニジープの右テールランプが切れた（泣LEDランプなので修理するよりも同じ物を
購入した方が確実だし早いんだけど～
残った左側テールランプと変幻色塗装を
同色にするのは難しいので、これを機に
テールランプを一新したいと思います☆
現在の噴射口型テールランプも斬新だが
ビンテージデザインも似合いそうwww

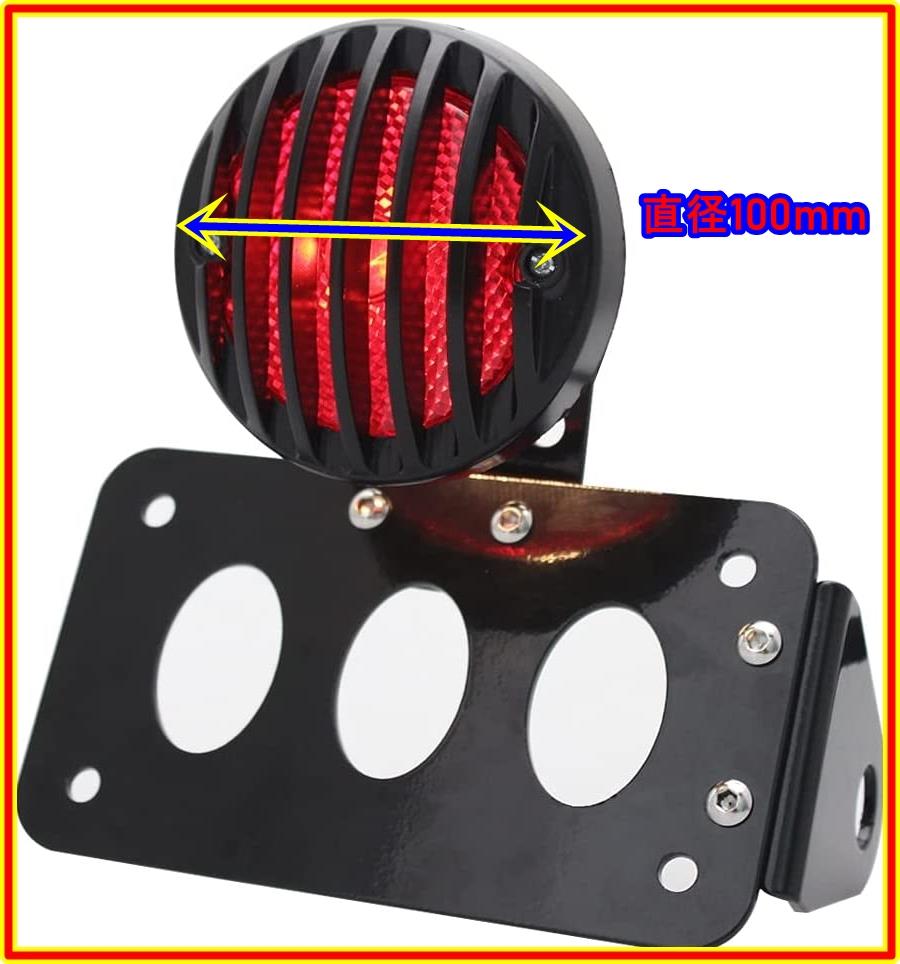

(^O^)／ 一目惚れしてしまったのが、
バイク用バードゲージブレーキランプ☆
でも残念な事に大きくて車体からハミ出るし
ブレーキ用なのでウインカー色が無い（泣
ウインカー用にも似た物があったけど
直径45mmなので小さ過ぎる（汗
でもデザイン的には好みなんだよなー
そこでビンテージウインカーで検索したら
Royal Enfield Classic 500 適合の
ウインカーランププロテクターを発見！
アルミ合金製・直径79mmと理想的サイズ☆
(^O^)／ 取り敢えず購入してみました！
ランプにはリフレクターLEDランプを購入☆
24連SMD LED内蔵 クリア反射板仕様
クリアリフレクターでスモールとフル発光の
2光量切替ができる赤色LEDランプと
クリアリフレクターでスモールとフル発光の
2光量切替ができる橙色LEDランプ
これをプロテクターと組み合わせれば
バードゲージランプが作れそうだ！
Eマークも付いている（保安基準適合品）
普通車はこれが無いと車検が通らない！
ミニジープには車検が無いが保安基準
適合でないと公道走行ができないのだ。
LED発光もキレイだし個体差も無い！
とてもポピュラーなLEDランプだが
ネット上には不安な書き込みが･･･
・防水施工は絶対必要！
・防水性が低い！
・発熱が高い！
・熱くてプラスチックが溶けそう！
(〃´o｀)=3 マジかよ～
本当であれば対策を考えなくては
Posted at 2022/03/20 21:57:28 | |
トラックバック(0) | クルマ
2022年03月18日
信号待ちでクラクションを鳴らされた（怖
煽られたと思ったら右のブレーキランプが
点灯してない事を知らせる合図でしたww
(^O^)／ 教えてくれてありがとう☆
みんカラを見返すと 2019年08月03日に
取付けているので ２年半以上も前かー
中華製なので寿命の可能性もあるぞ（汗
試しにウインカーのスイッチを入れてみると
点滅するのでブレーキランプだけ故障みたい
取り外して確認しても配線に異常はないので
内部の電子回路が壊れたのかも･･･（泣
修理するより同じ物を購入した方が早いけど
DIY塗装をしているので同色に塗れるかな～
だったら両側とも交換してイメチェンしたい！
(^O^)／ そうだ！ コレを機に交換だ☆
因みに最新型のEVミニジープでは
縦長トレーラータイプになっている。
これも格好良いけどサイズ30x9cmなので
大きすぎて車体からハミ出てしまう（汗
トライク向けにこんなランプもあったけど
(〃´o｀)=3 んんんんん～ パス！

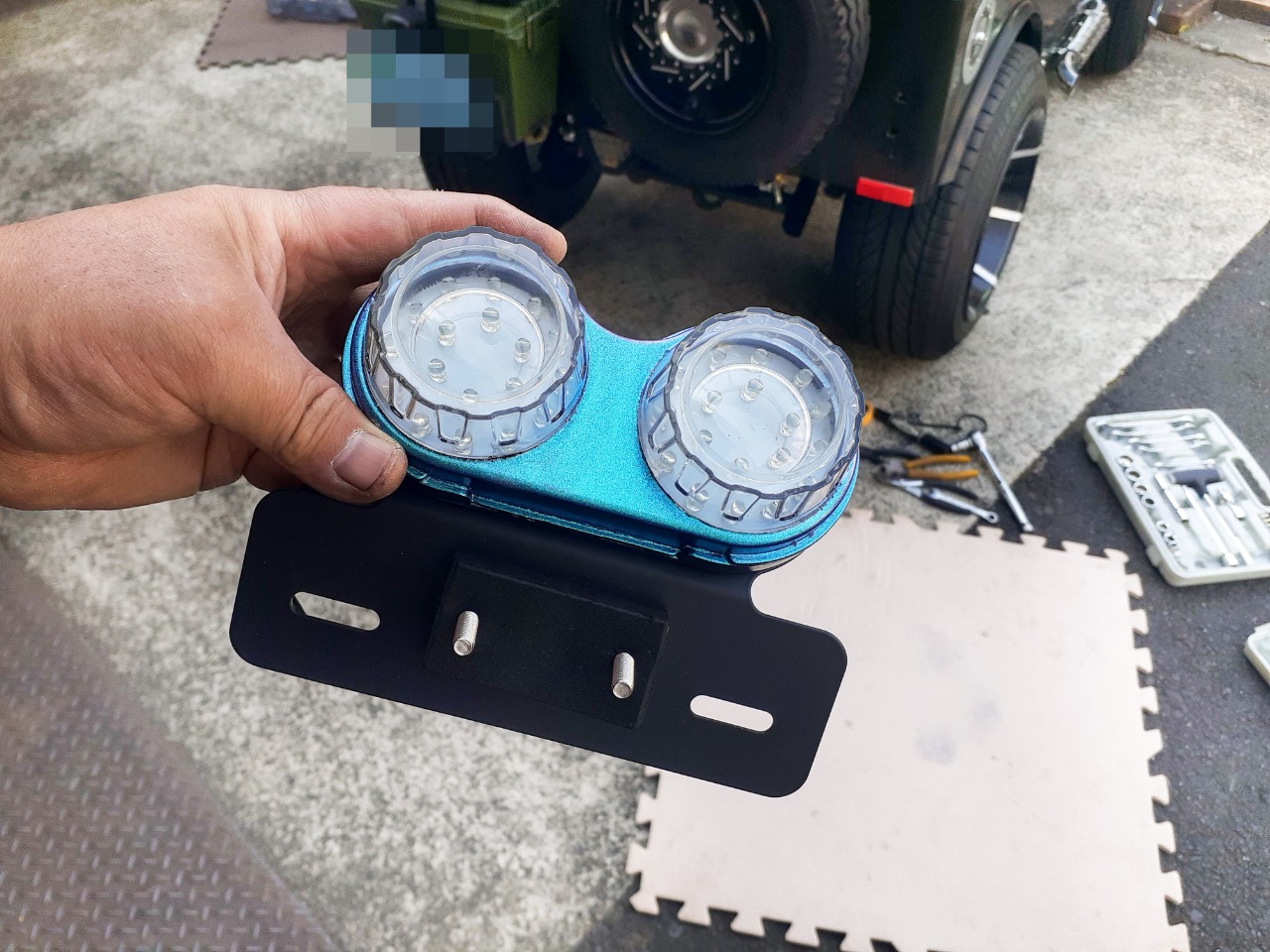

因みにこのテールランプはバイク用のパーツで
横置きにして下にナンバープレートを設置する
構造なのだが縦置きに使っていたのだ。
パーツ選びは楽しいけど早く決めて
Posted at 2022/03/18 20:07:16 | |
トラックバック(0) | クルマ
2022年03月15日
NV200バネットにはバニティランプが無く
１灯のルームランプがセンターランプも
兼用になっているので車内が暗い。
そこで52SMD LEDランプを購入しました。
この基盤に 52発光って期待しちゃうけど
専用設計なのに数種類の変換プラグが
同封なのはご愛嬌ってことかｗwｗ
(σﾟ▽ﾟ)σ これが純正のルームランプ☆
これでは暗すぎて女子席の尾根遺産の
笑顔も逝き顔も見れないよー
カバーを外すと中にはハロゲン球
ハロゲン球を外してLEDランプを差し込むと～
(＞н＜;) あれ～？ 点灯しないよ～（汗
よくみると赤と黒の配線があるのでー
電極を逆さにしたら点灯しました☆
最近は無電極が多いのに珍しい（汗
取り敢えず点灯したので良しとするかー
最後にカバーを取り付ければ完成！
予想以上に明るいし色味も好み☆
ついでにラゲッジランプも交換だ！
これも暗くて役に立たないんだよー

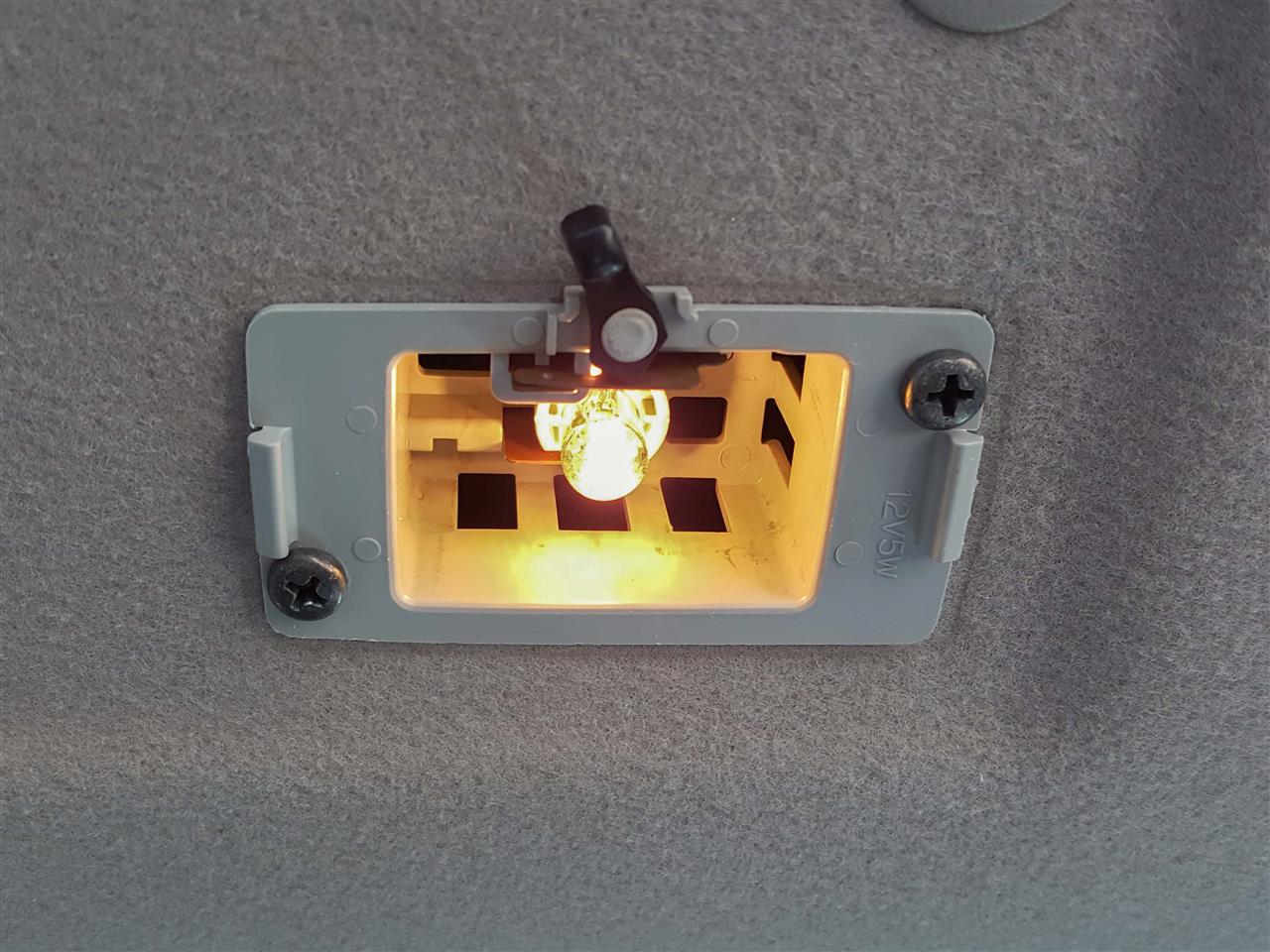

カバーを外すと中にはT-10ハロゲン球
ハロゲン球を外してガレージに転がっていた
LED球に交換しちゃいます☆
(〃´o｀)=3 以前よりは明るいけど～
先端の1発光だけが正面向きなのに
横面の4発光が反射では勿体ない（汗
そこでアルミテープで小細工をしてみます
ランプケース内にアルミテープを貼ったので
少しは反射率が良くなるハズ！
これでLED球を差し込んで見ると
反射率がアップして明るい☆
(^O^)／ 後はカバーを取り付ければ完成！
最近は先端に大量のLEDを付けたT-10球が
販売されているが高価なので
今回は我がガレージの在庫処分ってことでー
(〃´o｀)=3 貧乏金無とは僕のことか･･･
