サーキット走行時の車載カメラの動画とGPSロガーデータの合成、編集のやり方がまとまってきたのでやり方を整理しておこうと思います。

使用機材とソフト
メインカメラ：SONY HDR-AS100V
足元カメラ：Owltech OWL-DR07G-BK
GPSロガー：TranSystem 747Pro
GPSログデータ作成：LAP+View.net
動画編集ソフト：AviUtl
AviUtlプラグイン　
　・AviUtl拡張編集Plugin
　・VSD for GPS

AviUtlですが、素のままだとできることが限られるのでプラグインをいろいろ入れて使えるようにしないといけません。編集に関しては上の２つあればいけますが、今の動画ファイルは基本的にMP4だと思うので、MP4ファイルの読み込み、書き出しができるようにプラグインを入れてやる必要があります。
読み込みはL-SMASH Works、書き出しはx264guiExを入れてやればいいと思います。

ロガーデータの作成

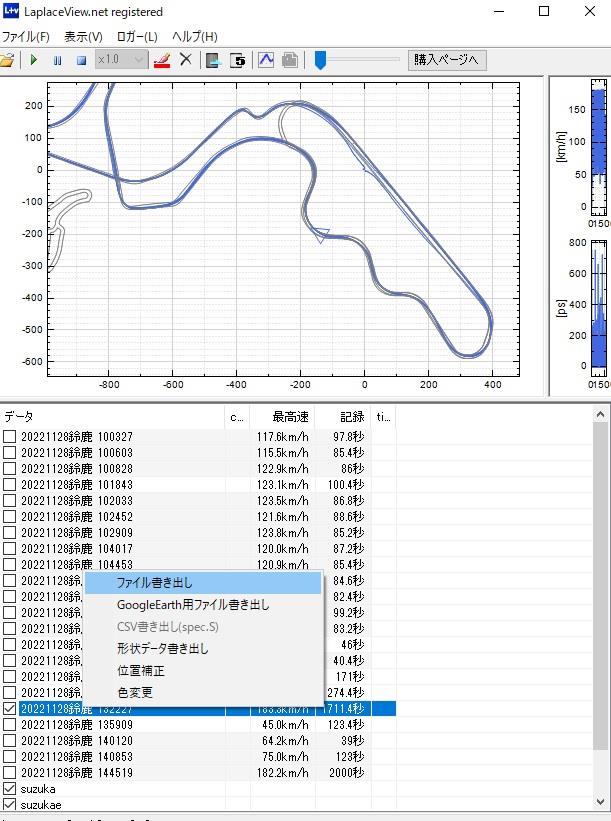

LAP+View.netでその日のロガーのデータの吸出し
そのままのデータだと合成の時に同期ができないので、必要な分だけ切り出します。


メイン動画の読み込み
ファイル読み込み、動画が分割されている場合は追加読み込みで続けて読み込む。
ロガーのデータと同期させるために、分かりやすい動きはじめの瞬間まで進めておく。
次にVSDメータ合成の設定画面を出して、GPSログデータを読み込む

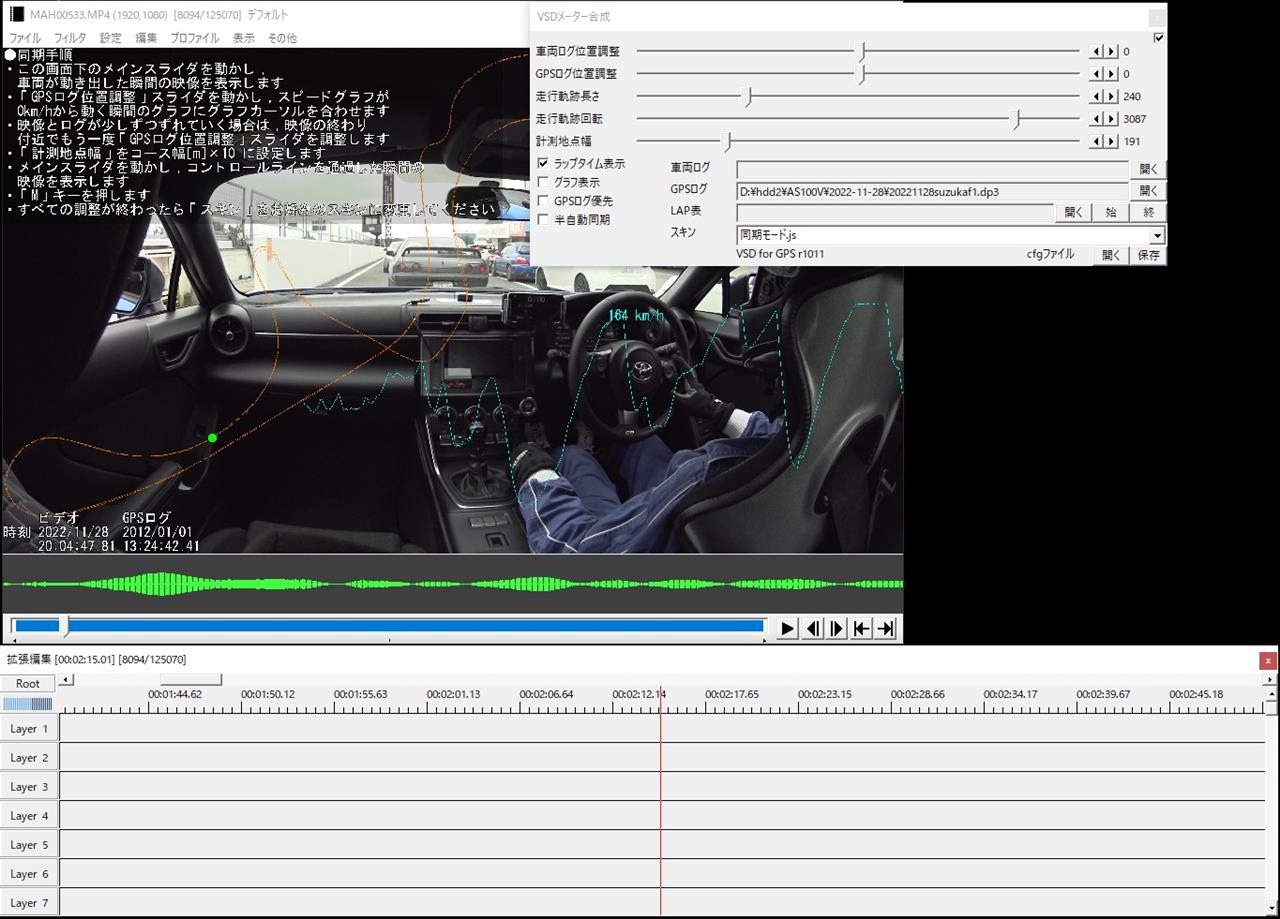

読み込みが終わり、スキンが同期モードにするとこんな画面
GPSログ位置調整でログデータの水色のグラフが0ｋｍから動き出す瞬間に合わせる。

プレビューで再生してみてずれてないか確認、動画の後半でもずれてないか確認してずれていれば動画の後半で位置調整してやれば全体的に調整して合わせてくれるようです。

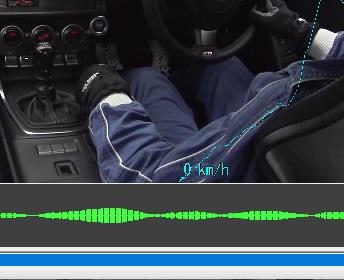

分かりやすいのはシフトアップの瞬間。グラフの傾きが止まります。
同期が取れたら、スキンを好みのものに変更、次にコントロールライン通過の瞬間に移動。Mキーを押すとラップタイムが表示されます。

カメラ1個ならあとは適当なところで切り出して出力して完成。

足元カメラの動画は拡張編集プラグインを使ってレイヤーに追加していきます。
使っているのがドラレコで動画ファイルが複数に強制的に分けられてしまうので、追加でどんどん繋げて追加していきます。レイヤーにドラッグ＆ドロップでオッケー

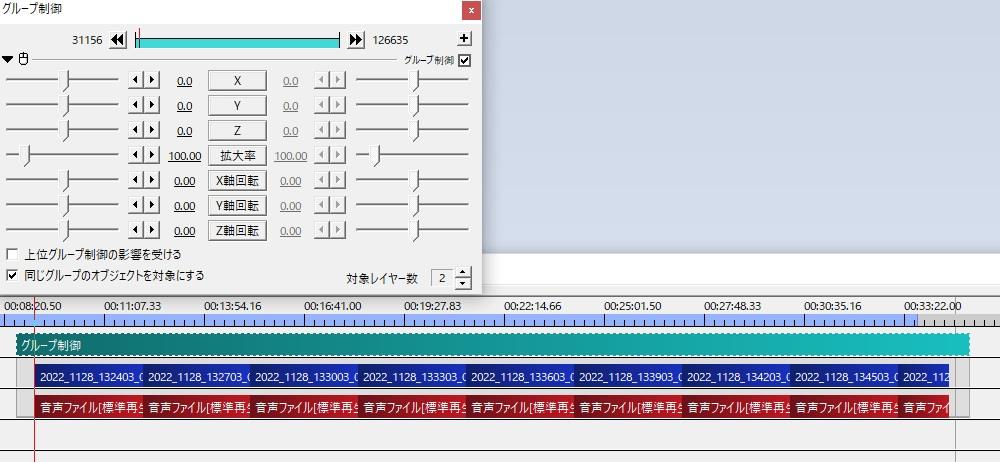

複数ファイルをまとめて編集したいので、画像のようにグループ制御を追加

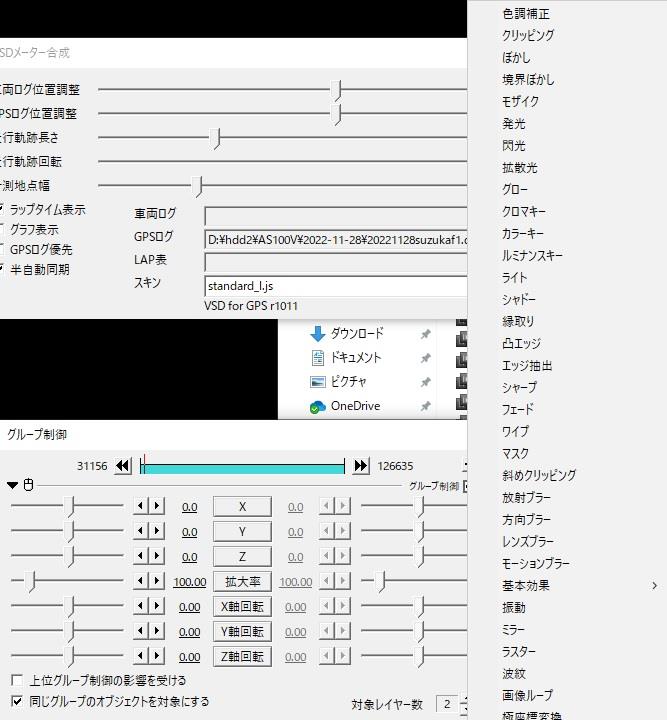

動画の左下あたりの空きスペースに足元カメラを表示させようと思うので、グループ制御にクリッピングと縁取りを追加

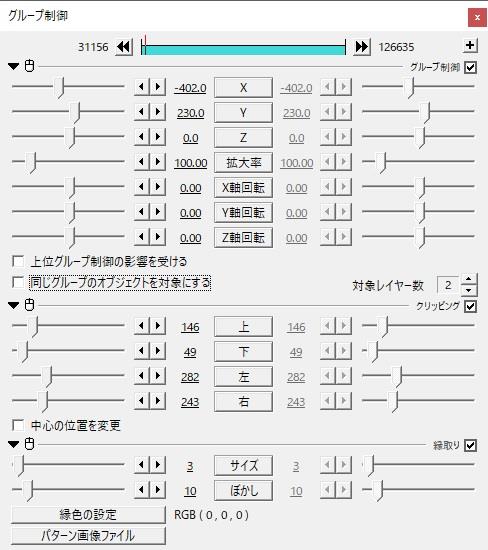

グループ制御で位置指定、クリッピングでいらないところを切り出し、見栄えで白の縁取り付けてます。




メイン動画と足元との同期は拡張編集のレイヤを直接動かして合わせてます。
Ctrlキーとホイールスクロールでレイヤーの時間軸を拡大縮小できるのでだんだん拡大して微調整すればいいと思います。同期とれたら足元カメラの音声データはいらないので消しておきます。（音声二重になってしまうので）

あとはいいところで前後切り出して出力すれば完成。
