この世から粗悪な商品をなくすべく敢然と立ちあがった「暮らしの手帖」社／商品テスト班・班長のわたくしが土日をつぶしてやった測定結果を発表いたしま～ス！っと、その前に。

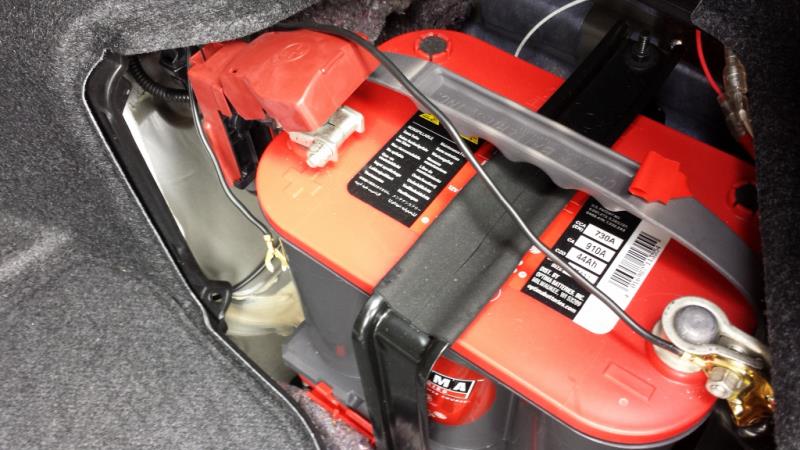

配線準備してる間はバッ直の場合、(+)側は外しておきましょう。間違って赤い線を接地しちゃうと知らない間にすご～く線が熱くなってる時あります。

大陸1号；公称70W；運転席側

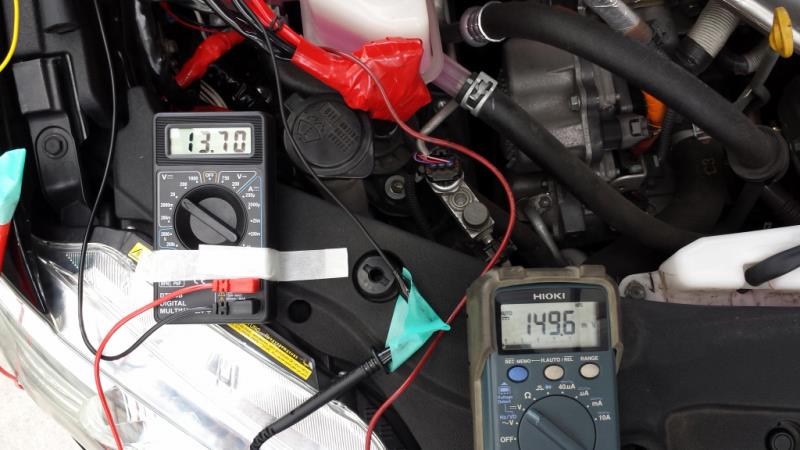

左が測定時のバッテリー電圧で13.70V。
右が合成抵抗0.025Ωの端―端の電位差149.6mV (0.1496V)で昨日の(2)式から
0.1496/0.025=5.98A
でインプット電力は、13.70(V) x 5.98(A) = 81.9W。変換効率85%とすると
81.9 x 0.85 = 69.6Wで大変優秀です。

大陸1号；公称70W；助手席側

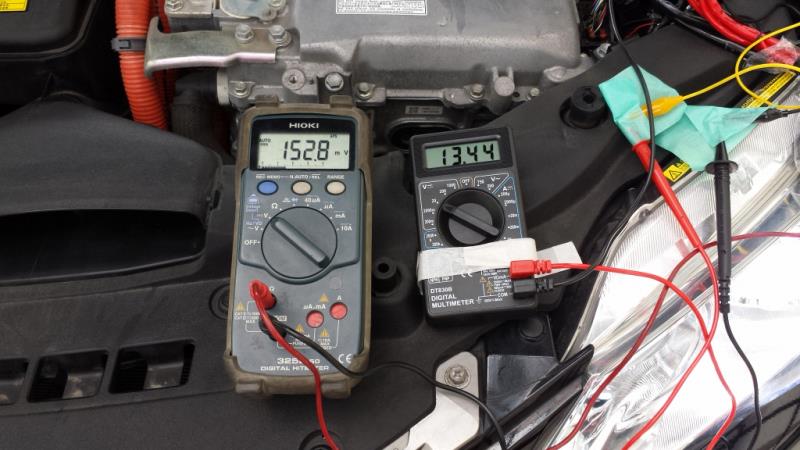

バッテリー電圧が13.44Vで、抵抗電位差が0.1528V。0.1528/0.025=6.11Aとなってインプット電力は、13.44(V) x 6.11(A) = 82.1W。変換効率85%とすると
82.1 x 0.85 = 69.8Wとこれまた優秀です。

お次は期待の公称100W；大陸2号です。まずは恒例の空焼きから。
あれ～、70Wと同じ8kｹﾛなんだけど、なんかこっちの方が青味が強いような気がする。でもきっと養生テープが青くて反射してるからだ...バーナーが変わると色味も変わるんだ...見なかったことにしよう...（もう結構ヤバさに気づいてますけど、なにか、みたいな。）

あちゃ～、やっぱり...

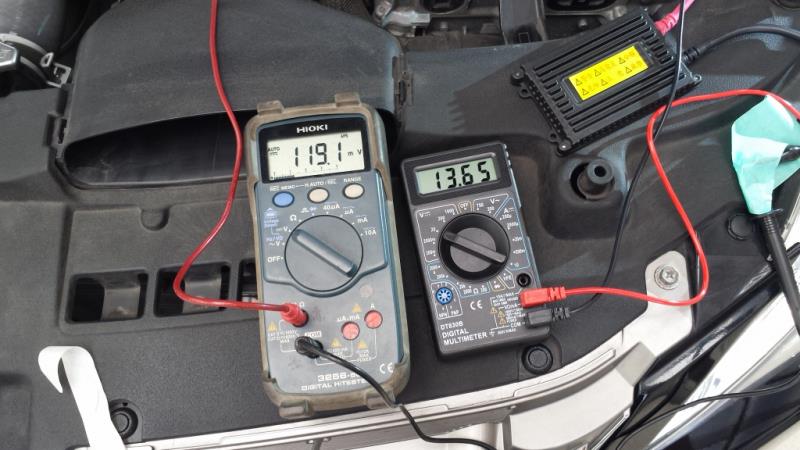

バッテリー電圧は13.65Vで抵抗電位差は0.1191V。ということは0.1191/0.025=4.76A。で、消費電力は13.65(V) x 4.76(A) = 65.0W。同じく効率85%とすると55.2W。ハイ、これ世の中では[55Wバラスト]として売られてるやつですね。メールして文句言ってやろうかと思いましたが、「左右合わせて100Wですけどなにか。」みたいな返事が返ってきたら、火に油を注ぐようなもんで更にわたくし、逆上・炎上してしまいそうです。しかし、ここで冷静になるのがわたくしの偉いところで、「ちょっと待てよ」

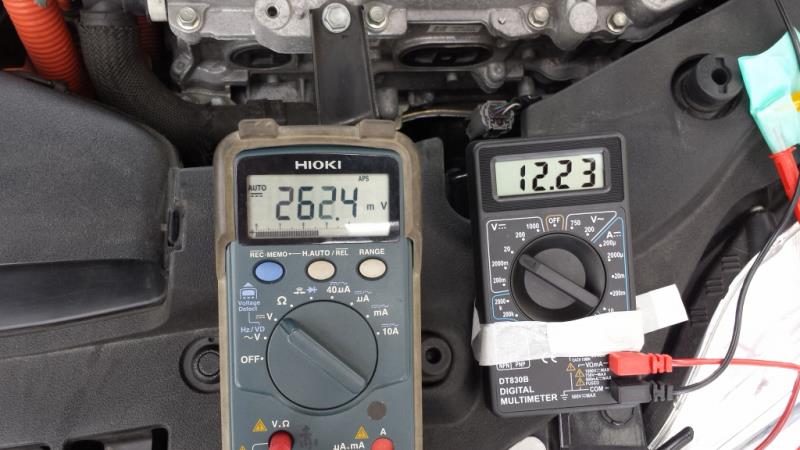

70Wの立ち上げ直後です。バッテリー電圧は強烈に電流流してるんで電圧降下起こして12.23Vに。抵抗電位差は0.2624V、ってことは電流は0.2624/0.025でなんと10.5A！ホントの立ち上げた瞬間は多分0.3Vくらいでしょうから、ざっと12A。この時ですらW数は、12.23(V) x 10.5(A)でなんと128W、しかも片側だけでです。こいつがもしホントに100Wだったら、単純に1.4倍の電流が流れて、しかもWは電流の2乗に比例するのでざっくり2倍の電力食うことになります。つまり、128 x 2 x 2で512Wです。ちょっと考えると恐ろしいことになりそうで、これはきっと「神様がもうやめときなさい。」と言っているんだと思うことにしました。

ということで、大陸2号は大陸1号が調子悪くなったときの予備で、「55Wバラスト」として次の70Wが来るまでのつなぎとして使うことにしました。
長～い、わたくしのトホホ(;´д｀)な話にお付き合い頂き大変ありがとうございました。今後とも精進いたしますので末永く見守ってやってください。

Posted at 2016/08/30 02:36:08 | コメント(3) | トラックバック(0) | 日記

2016年08月29日

わたしがポチったHIDははたしてホントに100Wあるのでしょうか？～暮らしの手帖編～その1; 準備編

はたしてホントに○○なのでしょうか？シリーズ第2弾！（シリーズ第1弾は4年前？の「はたしてホントに無給油で1,000km走れるのでしょうか？」でした。）

今回もやはりトホホ(;´д｀)な結末があなたをお待ちしております。大変長文なのでご興味のない方は読み飛ばして、その2; 測定編の最後だけ読みましょう...

で、巷ではとと姉ちゃんの「暮らしの手帖」の商品テストがはやってるとか、いないとか。そういや昔、お袋が毎月買って読んでました。
時代変わって今ではワンクリックすれば、大抵、ほしいものはすぐ手に入ります。でも洪水のように押し寄せてくるポチり商品のなかにはきっと粗悪なものが含まれているに違いない！
弱い立場の消費者をこのようなダメダメ商品から守るため、敢然と立ち上がるkuroなのでした...っと、どうでもいい話はこれくらいにして、今日はせっかく買ったHIDが表示通りのパワーをちゃんと出力してるかどうかのチェックをしてみましょう。

測定はこんなもん用意してやります。
バラストに供給される直流電力は
電力 (W) = 電圧 (V) x 電流 (A) - (1)式
で表されるので、電圧と電流が分かれば掛け算すれば電力になります。バッテリー電圧の方は簡単に測れますが、電流の方がやや厄介です。
例えば70wのバラストの場合、バッテリー電圧を14Vとすると70w=14V x ?Aで、これは5Aってなるんですが、HIDには突入電流というのがあって、これはバーナーの放電フィラメントが点灯前のちめ(冷)た～い状態だと、抵抗値が低くてバコーンと電流が流れちゃうことによるんですが、通常のまぁ、2倍くらい流れます。デジタルテスターは大抵、直流10A Max.でこれ以上流すとヒューズ飛ぶか壊れます。なので、こんなの作りました。なんじゃこりゃ？

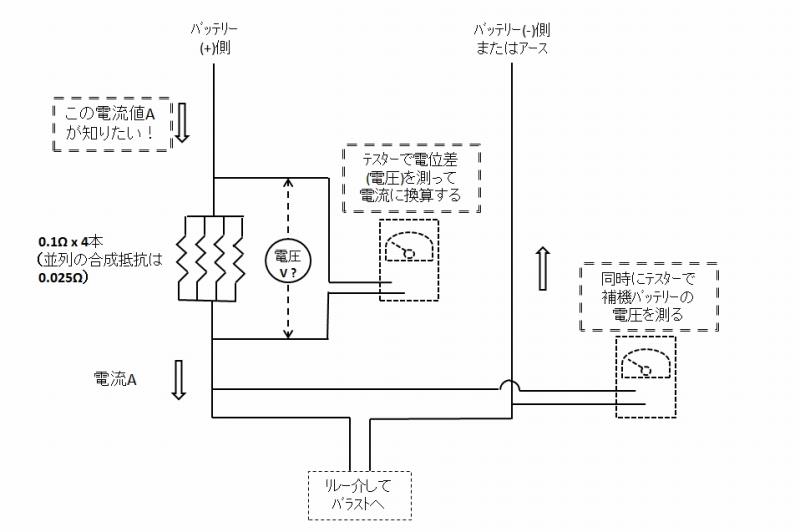

回路図はこれです。こっからは「目頭が熱くなる」じゃなくて「頭が痛くなる」人続出な予感。なのでそんな方は☆印まですっ飛ばしましょう。

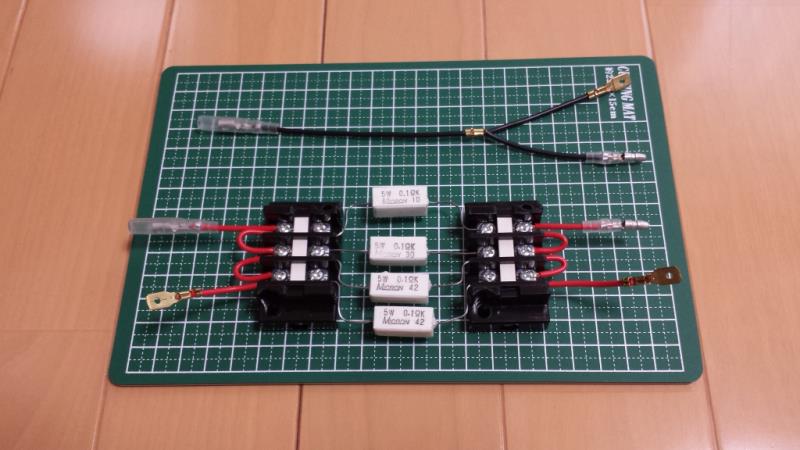

肝になる部分にはセメント抵抗器0.1Ω（各5w）が並列で4本入ってます。抵抗は並列に並べると合成抵抗は、
1/R0=1/R1+1/R2+1/R3+1/R4なので1/R0=4/0.1となってR0=0.025Ωです。ここで昔習ったオームの法則というのを思い出しましょう（えっ、知らない？聞いたことあるけど中身は...な方、皆さんおっけー牧場です）。
電圧(V)=電流(A) x 抵抗(Ω) - (2)式です。（(1)式は電力の式です。ごっちゃになりそうでややこしいですね。）
先ほど作った抵抗器の抵抗が0.025Ωなので、(2)式は
電圧(V)=電流(A) x 0.025Ωになります。ここの電圧(V)を測って、その値を0.025で割ってやれば電流値(A)が出るというわけです。あと、もう一つごっちゃになりそうなのが、2種類ある電圧で、
・こちらの方は「電位差」と呼ぶことにして
・もうひとつは「バッテリー電圧」と呼ぶことにします。
・ここでお待ちかね「☆」印登場です。
ほしい値はHIDの消費「電力」なので(1)式から、
HID消費「電力」(W)=「バッテリー電圧」(V) x 電流(A)
を計算します。

電力(W)測定したのは今使ってる「大陸1号: 70W; 運転席側」と「大陸1号: 70W; 助手席側」、それと今回ポチッた「大陸2号:公称100W; 助手席側」です。「大陸2号」はなんでいっこなんだ！は、後で分かります、トホホ...

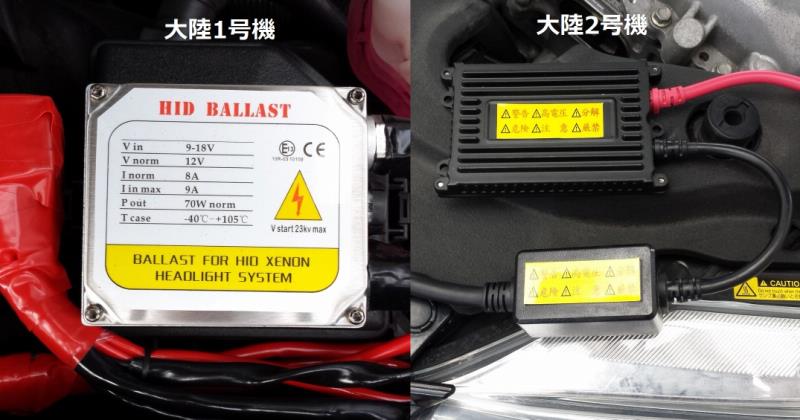

（しかしこうやって見るとやっぱどう見ても大陸1号の方がちゃんとしてるし、みたいな。）

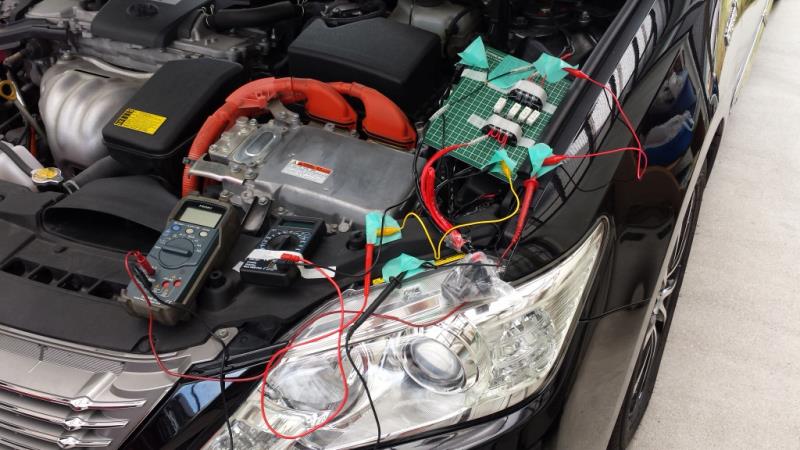

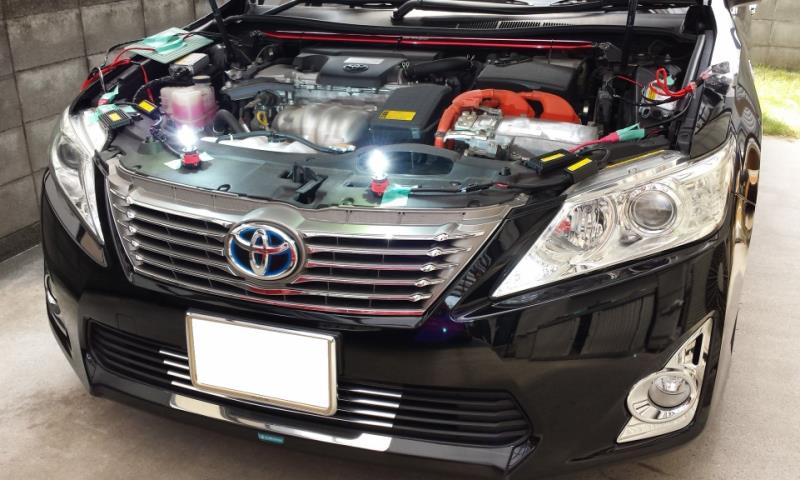

測定風景です。大丈夫かなぁ、ごちゃごちゃして配線間違えてそう。測定は1灯づつ分けて測ります。

測定結果発表！はその2に続くぞ。っとその前にこんなん分かりました。（引っぱるなぁ～、巨人の星みたい）
バッテリー電圧の変化です。
(1) システム OFF状態; まぁこんな感じです。
(2) システム ON; ｵﾌﾟﾃｨﾏﾚｯﾄﾞﾄｯﾌﾟ全開フルぱわ～!

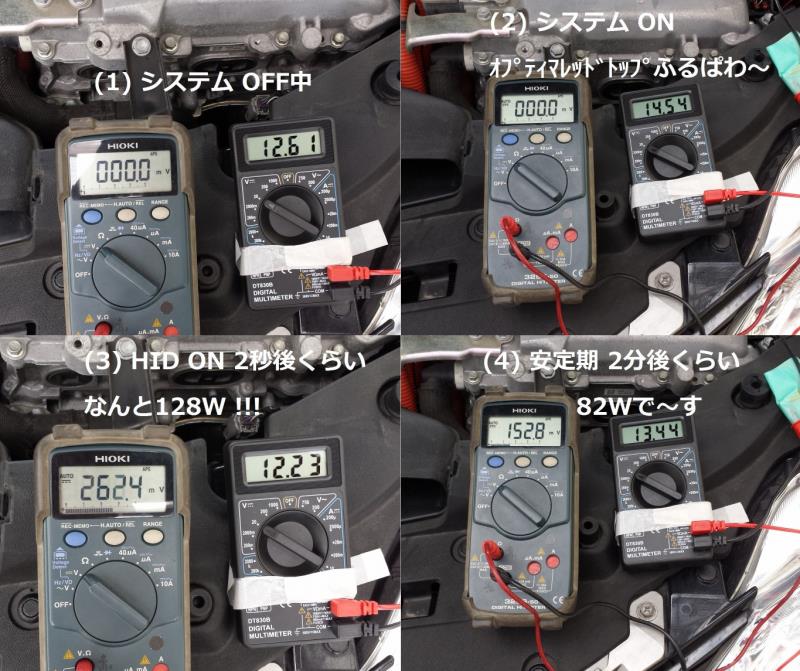

(3) HID ON 2秒後くらい。電力ビンビン使ってます。バッテリー電圧もここまで降下します。電気がチューチュー吸われてる感じ。この時点でなんと128W !!これ100Wの方じゃなくて70Wのバラストです。しかも1灯分です。
(4) バーナーが暖ったまるとこんな感じ。2分後くらいかな。

ちょっと、これやってからビビって不用意にHIDのON/OFFしないようにしてます。
その2に続きます...近いうちにアップします...

Posted at 2016/08/29 00:15:38 | コメント(4) | トラックバック(0) | 日記

2016年08月27日

ホッシー先生に感謝！

ホッシーシーさまにお願いして別注のミニデカール作って頂きました。別名、ぬけがけデカールです。ホッシーシーさま、ありがとうございました。

左右のリア三角窓に。

こちらはついに車検対応に。

このリア姿、ヤバ過ぎで幸せで～す。

Posted at 2016/08/27 22:38:24 | コメント(3) | トラックバック(0) | 日記

2016年08月21日

甦る銀狼！じゃなくて銀歯復活とこんなんまた、ポチりました。

昨日、今日と年寄りは「用事がないなら、外をウロウロするな！」令がお上から出ておりましたので、おとなしくメッキモールでイジイジ遊んでました。（ホントは冠デカールイジイジしようと思ってたんですが、訳あって来週やります。）
うむ、なかなかいい感じ。例によって黒絶縁テープ使ってるので、正規のカーボンラッピングシートをまた、ポチッておきましょう。

アリストの向こう側にオデッセイがあって、お兄ちゃん達、バンパー外して何やらやってます。「おーい、気ィ付けろやぁ～！」ほとんど気絶してました。

「ピンポーン、お届けもので～す。」何やらあやしげな箱入り小姐（シャオジェ）ちゃんが本場、大陸より届きました。

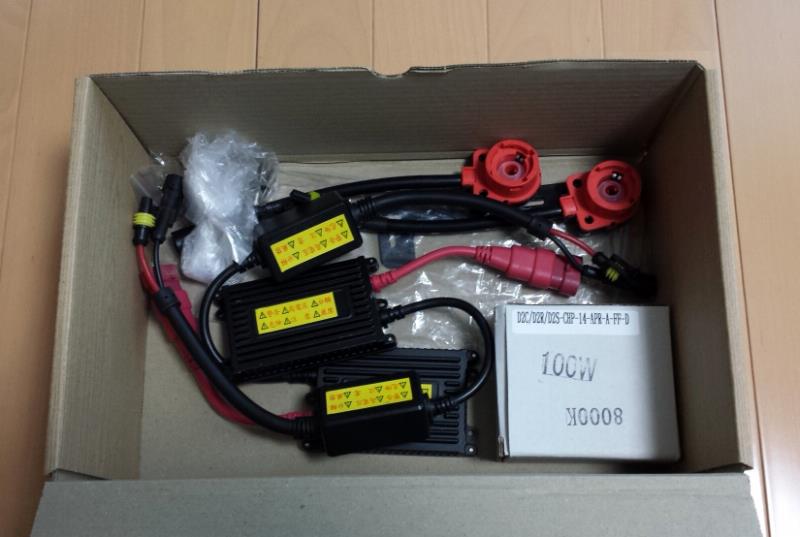

「おお、待っておったぞよ。」100Wバラストです。ついでにコネクターとバーナーも。電源系はそのまま使えるのでポン付けできるはず？でも危険とか高電圧とか分解・厳禁とか中文で書いてあるだけで、スペック表示なし。めっちゃ薄いし、めっちゃ怪しい。大ハズレでないことを祈っております。ホンマ、大丈夫かいな...

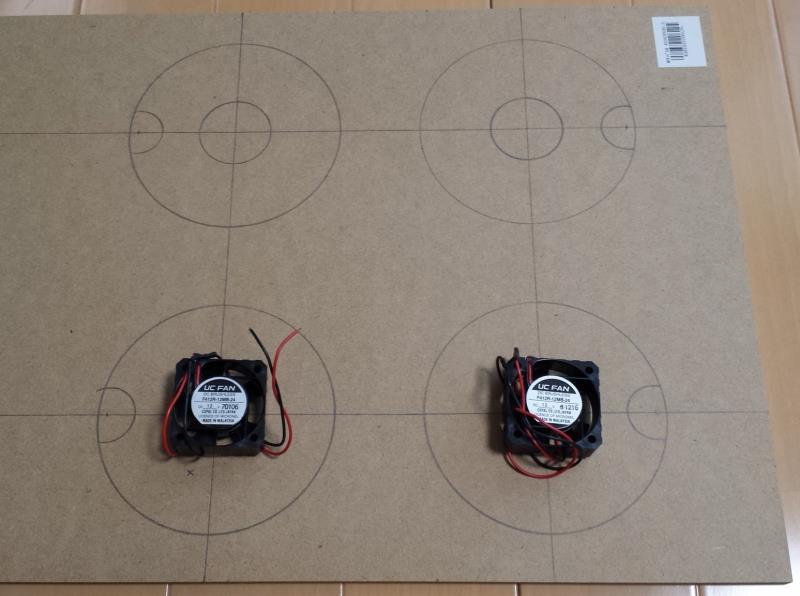

次回はLoビーム室の蓋をMDFボードで作ってみましょう。冷却ファンも忘れずにね。

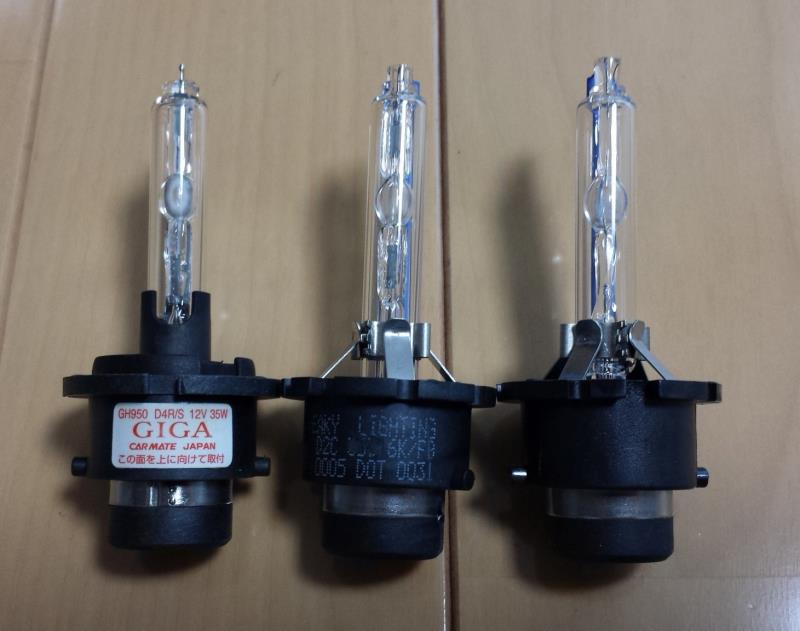

左から今まで使ってた35wの日本製。表示も丁寧ですね。（5000kだったかなぁ、でもやっぱ暗かった。）
