整備記録にて投稿しようと思ったんだけど……例の如く？……







無駄に？画像が多い件💦



に依り【ブログ】にて(*｀･ω･)ゞ





……最近じゃ～夜釣りに行く事も少なくなったけど、Jimny号【JB23W】には……



ラゲッジルームランプという装備が備わってない‼️












こういう箇所が有るくせに(｀□´)
ｵｺｵｺ

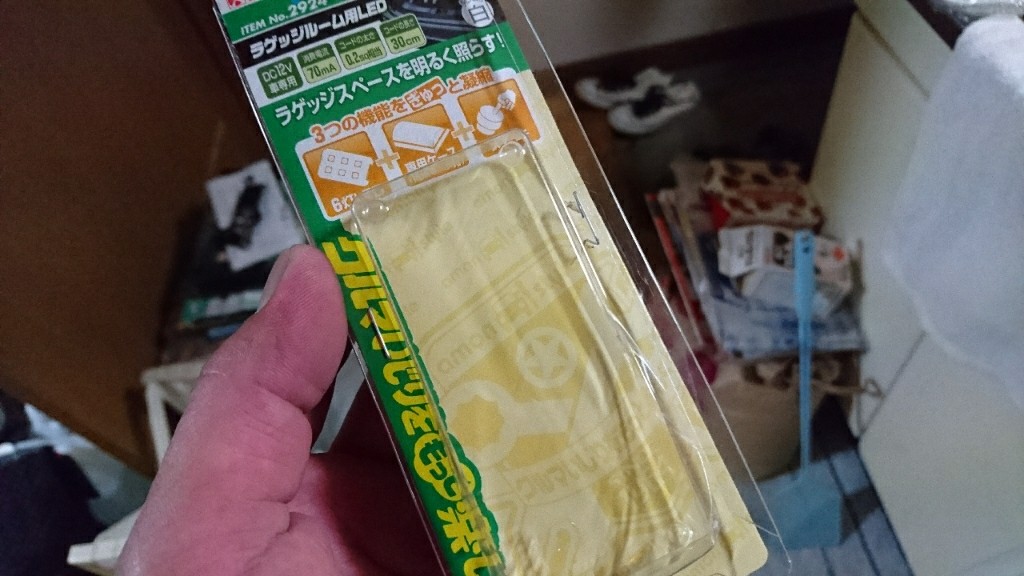

そこで❗……エーモンさんから発売されている【ラゲッジルーム用LED……ITEM No.2924】の装着を試みるの(*｀･ω･)ゞ












商品画像撮り忘れにつき、今撮り(´^ω^)wﾜﾗ💦※中身が～(^_^;)))💧






……エンジンOFFの時にも【灯り】は欲しい→即ち……常時電源の確保が必須です。




初めは【コンポ裏側】から結線しようかと思ってたの💧



ネットをググってみたら(゜ﾛ゜;ﾉ）ﾉ


なんと【左側のリアタイヤハウス内側】までハーネスが来てるらしい‼️



だったら、尚更………初めから装着してくれよ❗スズ菌さん。






先ずはソレを信じて……内張り剥がしに干渉しちゃう【リヤシート左側】を外しますよ(*｀･ω･)ゞ

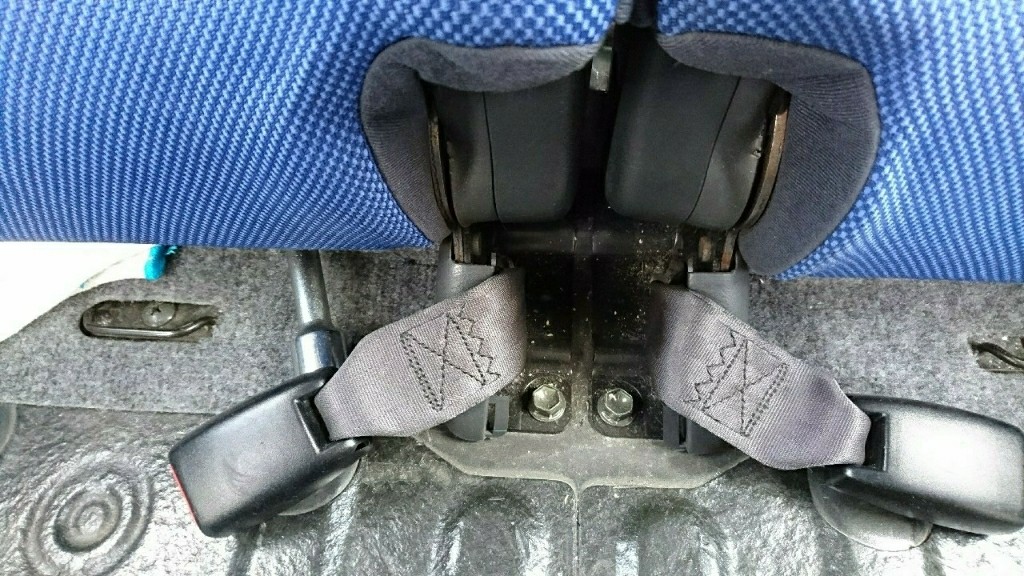

コレはフロント側から見た【リアシート座席】のフロア固定部分。






助手席後部だけ撤去出来れば良いので【画像右側の固定ボルト】だけ外します。










こちらはリア側から見た箇所。


画像【左側側】だけ外します。




フロアに固定されているのは、この2ヶ所。



全く下調べをしていなかったからだけど……



現物と向き合って分解していくと……












ここがボディーに連結されて固定されてんのね❗








チャッチャと外すと……リアシートの座面は～いとも簡単にポロリんぐ(´^ω^)wﾜﾗ

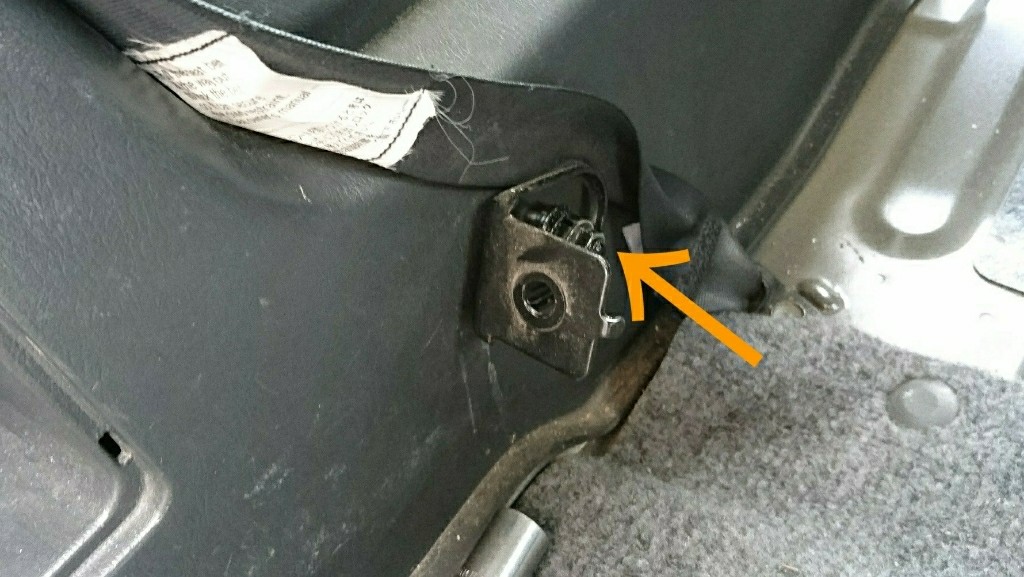

作業するにあたり……シートベルトも邪魔になるので……









ピラー側もフロア側も外しました。



さて……いよいよ内張り剥がし(*｀･ω･)ゞ







ここは【思い切り】というか【力業】でも有るけど……繊細かつ大胆に(*｀･ω･)ゞです。

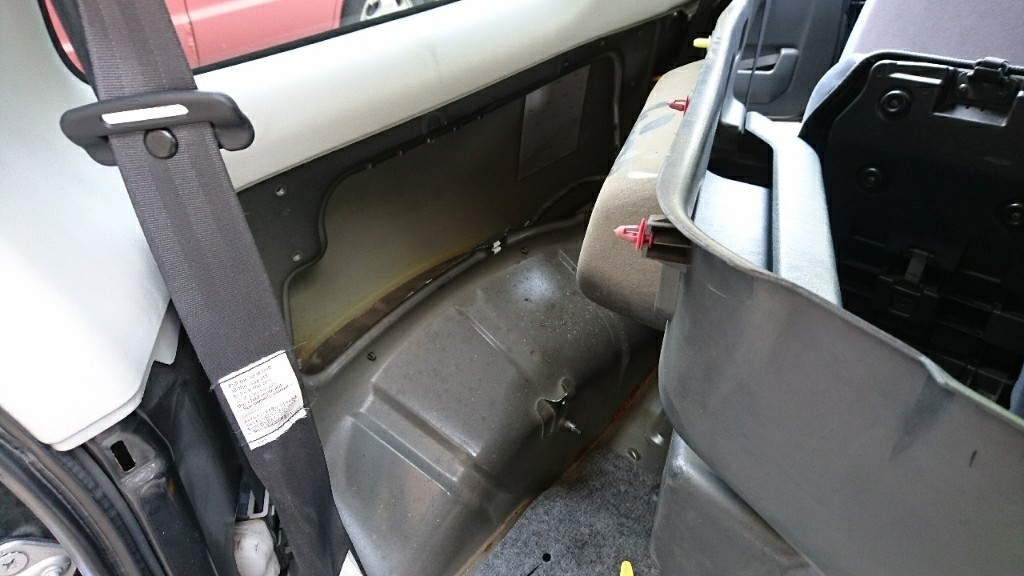

内装剥がしてみたら……









スッカラカン💦……これだと夏場はエアコン効かないし冬場は寒い訳でし(。>д<)⤵️


んで……やっぱり


















来てたの❗ハーネス♪

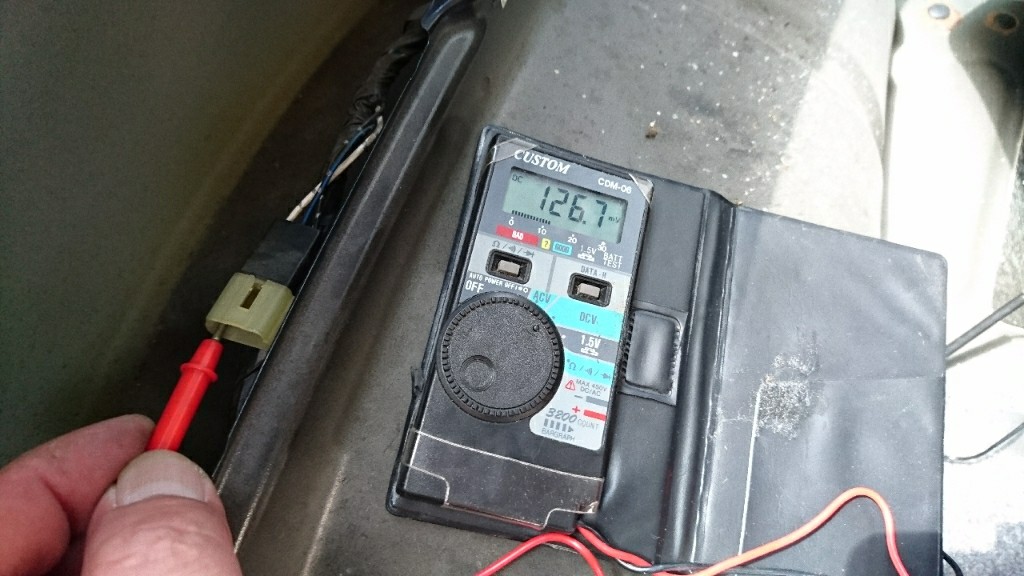

常時電源確保の為……














テスターで調べますた。



ライト取り付けですが……







下書き無しですが、ザックリな感じでカッターで切れ目を入れます。



お次は……


配線を通す為に……









ドリルで穴開け。








こんな感じに取り付けたいの♪













両面テープが備わってるので、その粘着力を信じる(*｀･ω･)ゞ

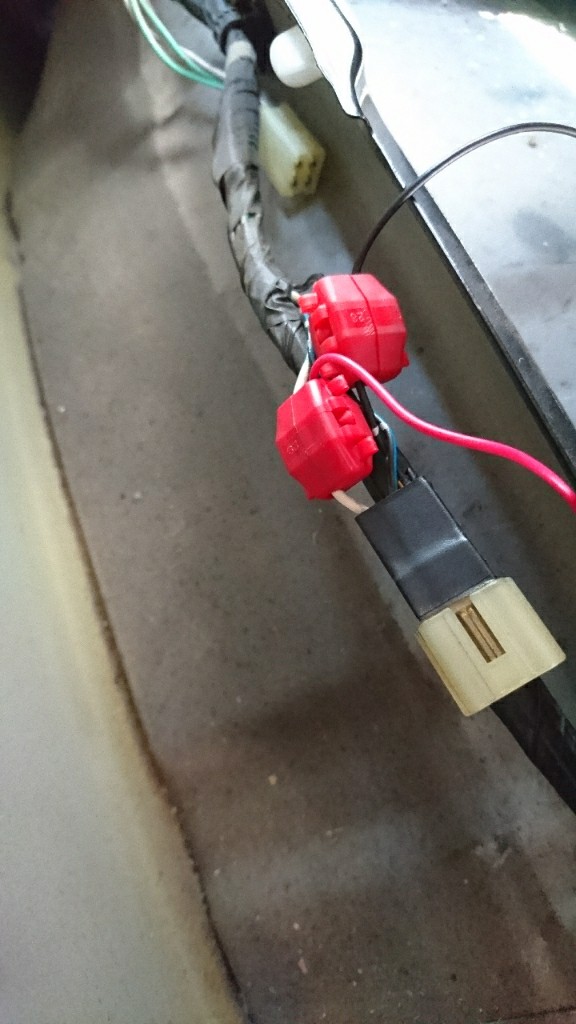

電源は【カニさんパッチン】にて(´^ω^)wﾜﾗ

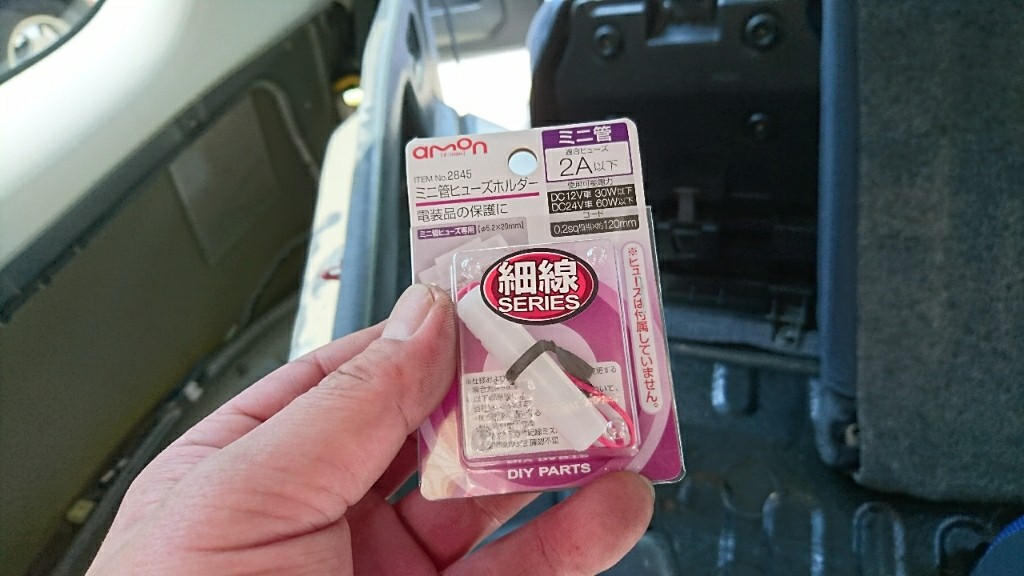

そうそう❗一応ヒューズも入れますよ💧。




そして……全てを復元しての～夕刻❗







スイッチONすると……











(゜ﾛ゜;ﾉ）ﾉ










明るっ( ; ゜Д゜)




んでもって序でに……

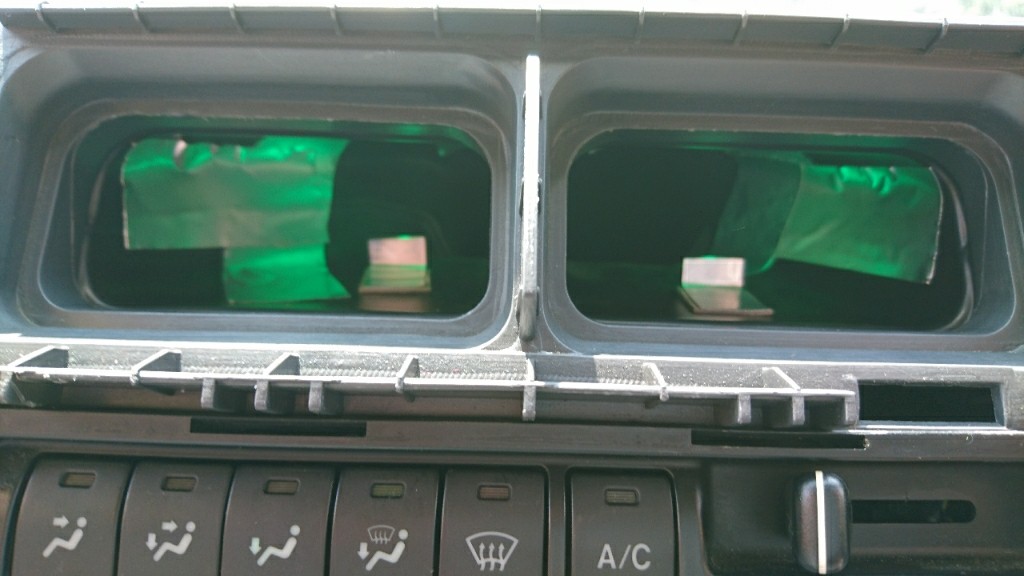

この前装着してみた【エアコンダクト】のイルミ……



光源が見えない様に❗という事で悩んでて……


アルミプレートを貼ったは良いけど……






奥側だけ明るいじゃん❗



だったら……【リフレクター】的な……【アルミテープ】貼ってみた❗※結構テキトーに💧







そしたら❗























結果……















エロっ(´^ω^)wﾜﾗ💦

前回のブログの続きです(*｀･ω･)ゞ





https://minkara.carview.co.jp/smart/userid/1639237/blog/43974983/





……前回同様の手順にて、メーターパネル等をバラして行きますが……





今回は…………ちゃんと閉まっているはずなのに、細かい埃が入り込んでしまっている……













メーターフードもバラしてみました。



上側２ヶ所、下側３ヶ所のツメを均等に弛めて外すだけです。



そして……今まで装着していたメーターのイルミ……



青だったけど……各メーターの指針、レッドゾーン、には赤い色が初めから入っている為……



赤＋青＝紫❗


という事で……非常に見辛いの(。>д<)💧



これを改善すべく……










赤＋赤＝赤🔥


というスパルタン仕様にしてみる計画❗




先ずは本命の改善箇所である【エアコンスイッチ】のイルミネーションの修理。



……前回のblogでも綴った通り……








この部品が既に廃盤になっていた事から……

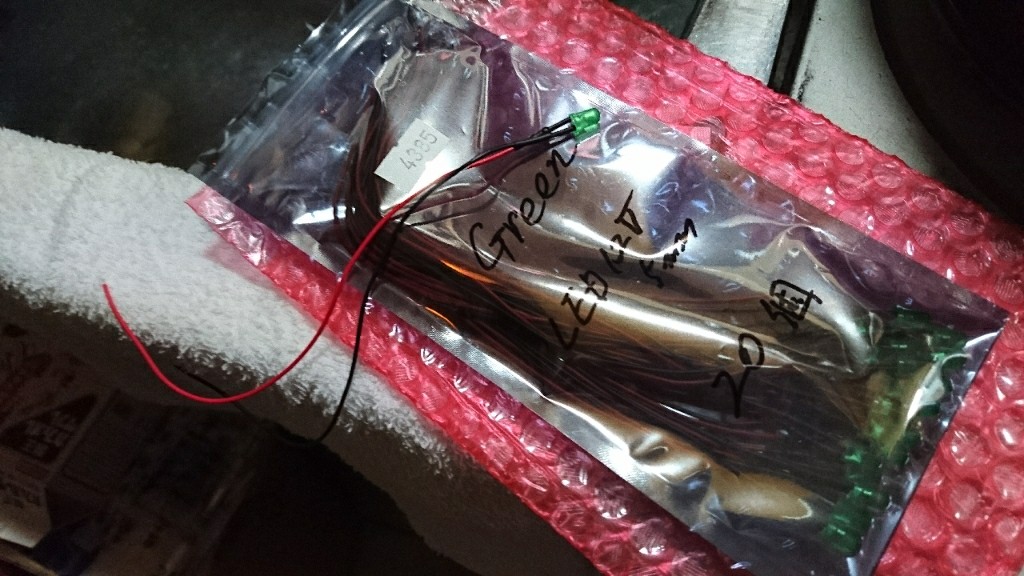

5mm砲弾型LED【緑】をセットで購入しました。


しかもコレ……【抵抗入り】な為、１２ｖ電源を結線するだけ♪という簡単さ(●^o^●)



そしてこのLEDを固定する為の……








ブラケットも取り寄せて置きました。








結線する為の配線コード【0.2sq】の赤と黒……










結線コネクター【0.20.～0.3sq】も準備します。







そして行き着いた問題の部分。

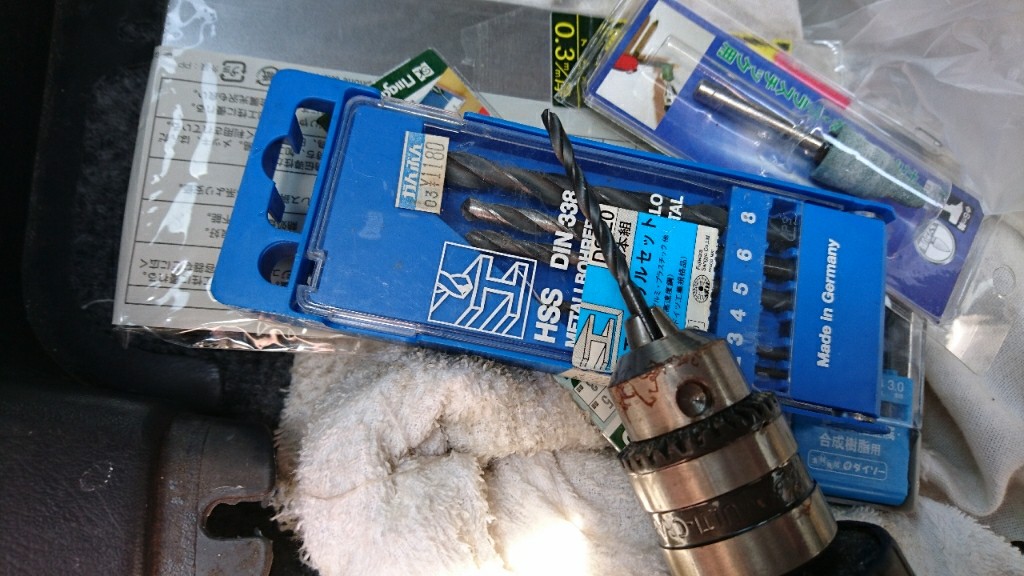

この基盤を覆うカバー裏側にドリルで8mmブラケットがハマる穴を開け……



キッチリハマる様に……







シールテープを巻いて取り付けてみる。






こんな感じですね。


そして……折角ここまでバラしたので～







助手席側の吹き出し口のルーバーも外します(*｀･ω･)ゞ


エアバッグ部分をバラそうかと思ったけど……経験が無い為、誤爆しちゃったらどうしよう(゜゜;)

と言う訳で……クリアランス確保の為に……

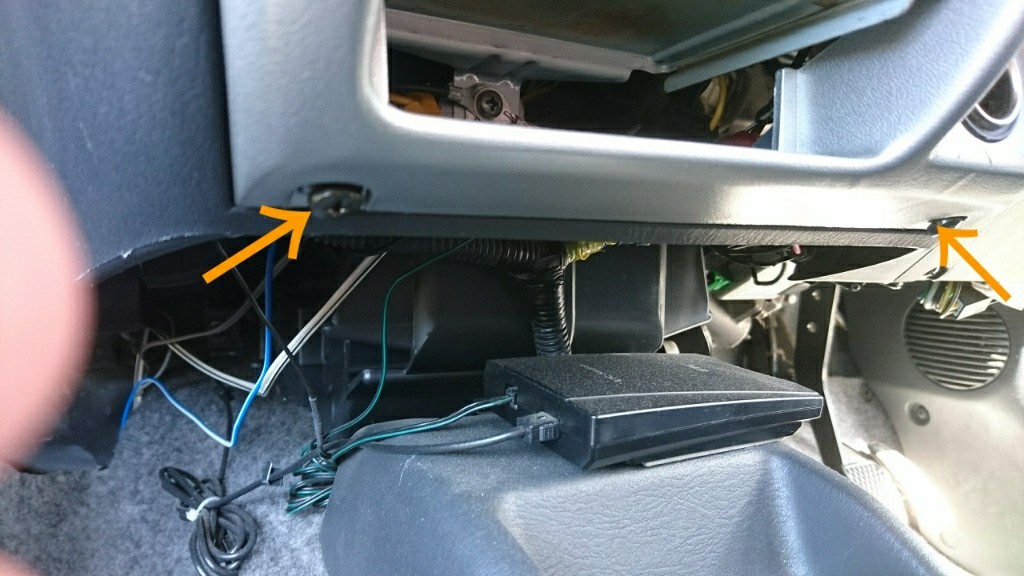

グローブボックス取り外し(*｀･ω･)ゞ






Jimnyのボンネットオープナーレバーって……グローブボックス開けた処に有るんですが……これも外してみます(*｀･ω･)ゞ



何をしようかと言うと……

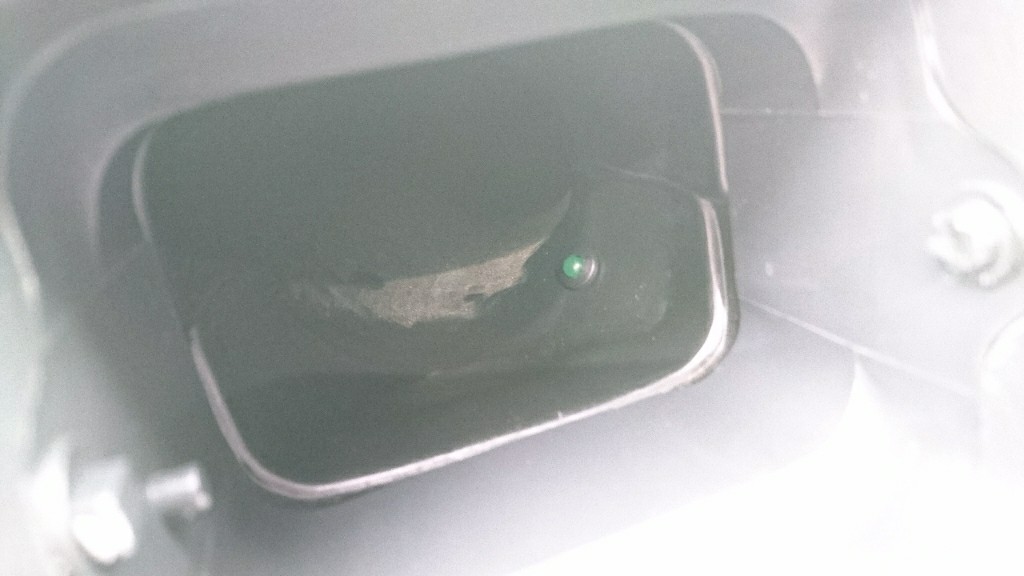

今更ながら【エアコンダクト内部】にも余ったLEDを仕込んでみませう♪って魂胆です(´^ω^)wﾜﾗ





ドリルで穴を開けるんだけども、出来るだけ【光源】が直接見えない様に❗という部分に気を遣いながらの作業。



しかし❗固定するブラケットは中側から取り付けるので……



指が届く深さまで❗

という縛りが有りました(^_^;)))💧



センターの吹き出し口への取り付け穴……これには苦労しました。


ドリルが入らない？って事で暫く悩んだけど……どうにかこうにかコンポの配線を交わしながらドリルで❗



どうせなら🎵と、ここでまたまた追加作業発生。







L型ステーの穴をドリルで揉み、LEDブラケットがハマる様に加工し……








こんな感じで【フットランプ】増設作戦(´^ω^)wﾜﾗ


角度を微調整出来る様にという事で、ステーは【手で曲げられる程度のブツ】をチョイスです。






今回初めて使用した結線コネクターだけど、これは非常に楽チン。ただ❗LED側の配線が極細だったので、そのままではコネクターに固定出来ません。

ちょいと荒業❓ですが……少し被服を長めに剥き、露出したケーブルを折り返して捻り【太さを稼ぐ】という方法で固定しました(^_^;)))

※良い子のみんなは真似しない様に💧








イルミネーション電源はコンポ裏から拝借です。









ドライバーに磁石が付いてるタイプ。これって結構重宝します。

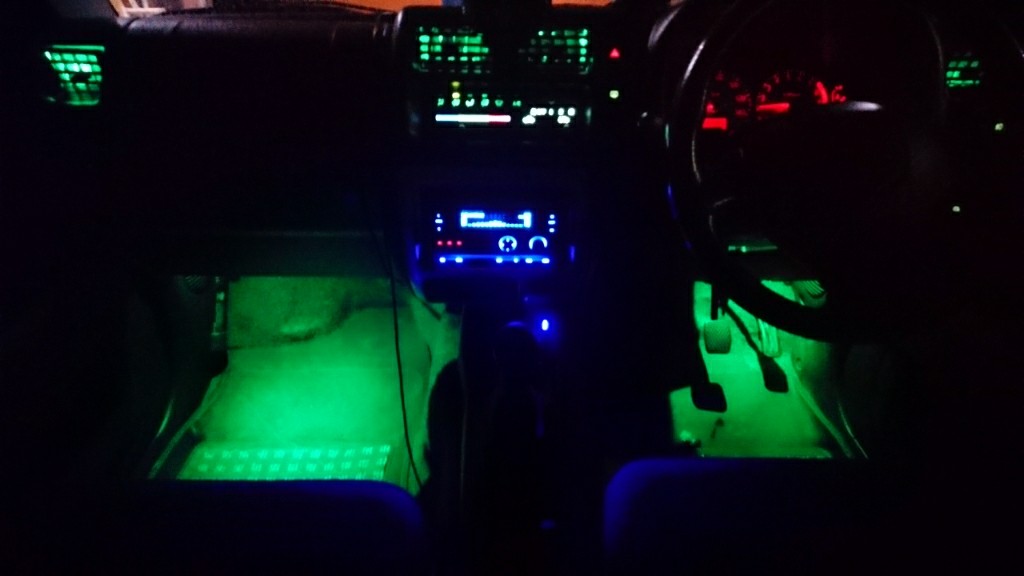

そんなこんなで……全てを復元し日没を待つ事、数時間……















思ったより良い仕上がりです(´^ω^)wﾜﾗ



肝心のエアコンスイッチ部分のイルミですが……











ちょいと真ん中が明る過ぎますが……取り敢えずはスイッチ確認出来るので善しとしよう(^_^;)))



この……








スパルタン仕様の赤🔥ですが……


画像上は綺麗に映ってますけど……










恐ろしく暗すぎるの( ；∀；)





この部分の【T10LED】は、また違うヤツをポチり済みなので後日交換です。



如何せん、もしかすると【赤】って特性上、どうしても暗いというパターンも有るかもなので……


その時は大人しく【白】で行きます(*｀･ω･)ゞ※一番無難で視認性は間違いないです。






早速、会社の後輩君にLINEしてみると……









スポコン？それって何だろう(^_^;)))❓
















ロボコンなら分かるんだけどね(´^ω^)wﾜﾗ



どうやら……










こういう系のドレスアップな分野のヤツをスポコン【スポーツコンパクトが語源？】というらしいっすね。



という訳で……実はもう少しやりたいネタが有りましたが……空模様も怪しかったので、またの機会に～(*｀･ω･)ゞ

数ヶ月前から現れた症状……



















黄色で囲んだ部分のイルミが点灯してくれないトラブル(^_^;)))💧









何処に送風されてるか分からないじゃないか(T_T)



という訳で……早速バラバラ事件にしてみたの(´^ω^)wﾜﾗ





先ずは……

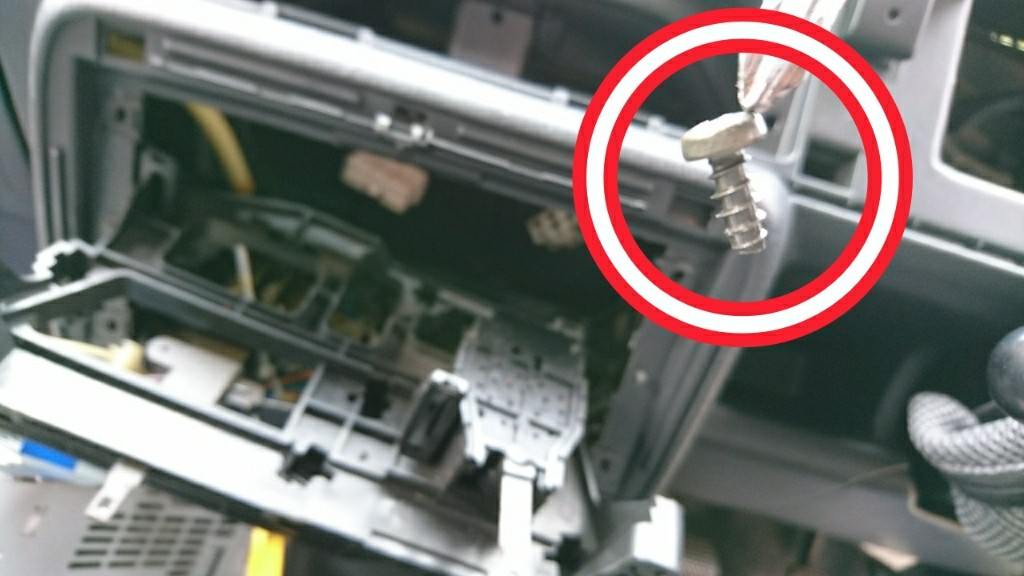

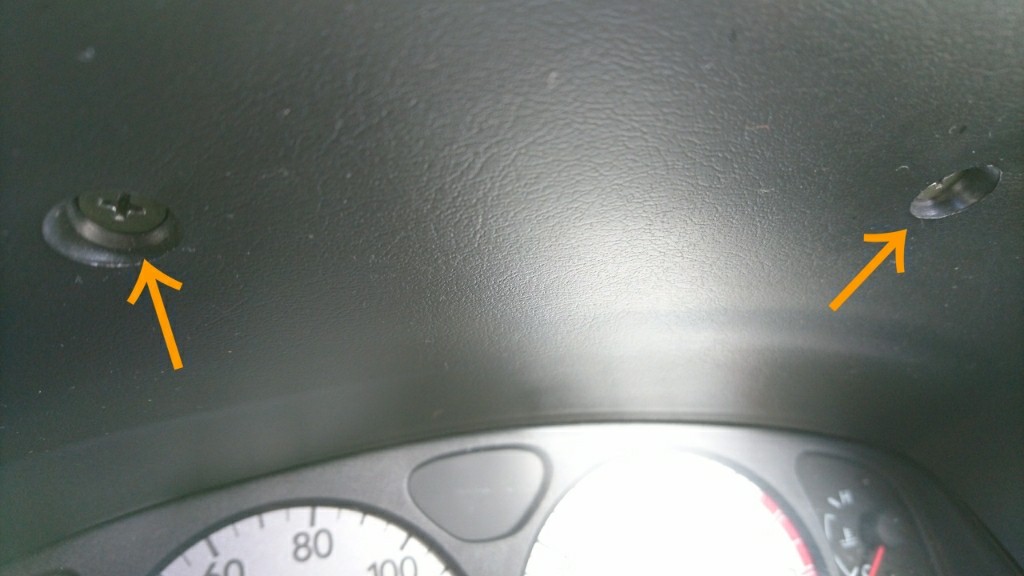

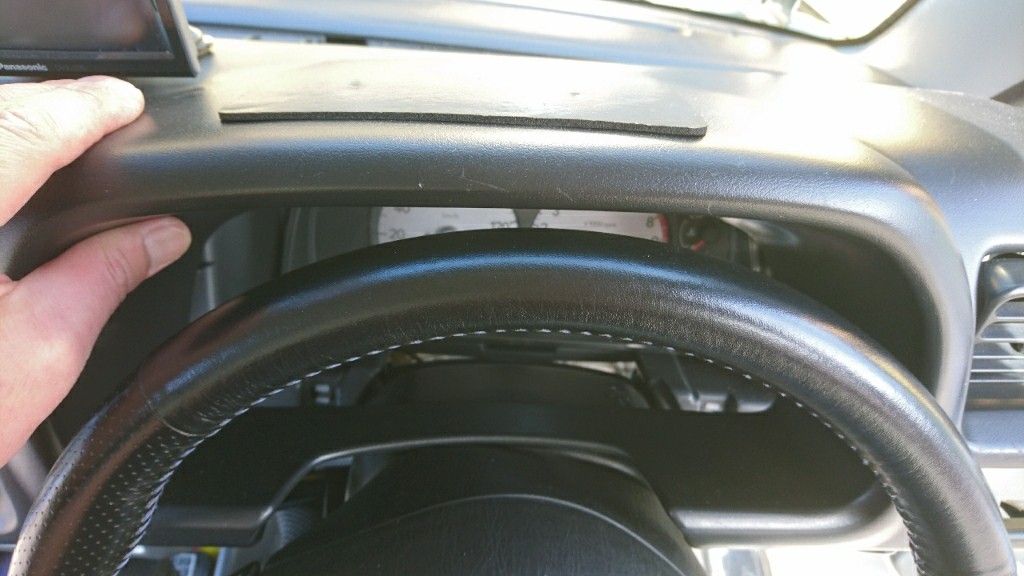

メーターパネル上側のネジを外し……フードを手前に引っ張ると……










簡単に外れちゃいます♪




コンポも取り外さないと？という噂だったので……







ココと……








ココを外し……手前に引けば簡単に外れます。※あと❗……灰皿を取り外せば見える【２ヶ所もでした！】






シガーソケットのプラマイも抜きます。

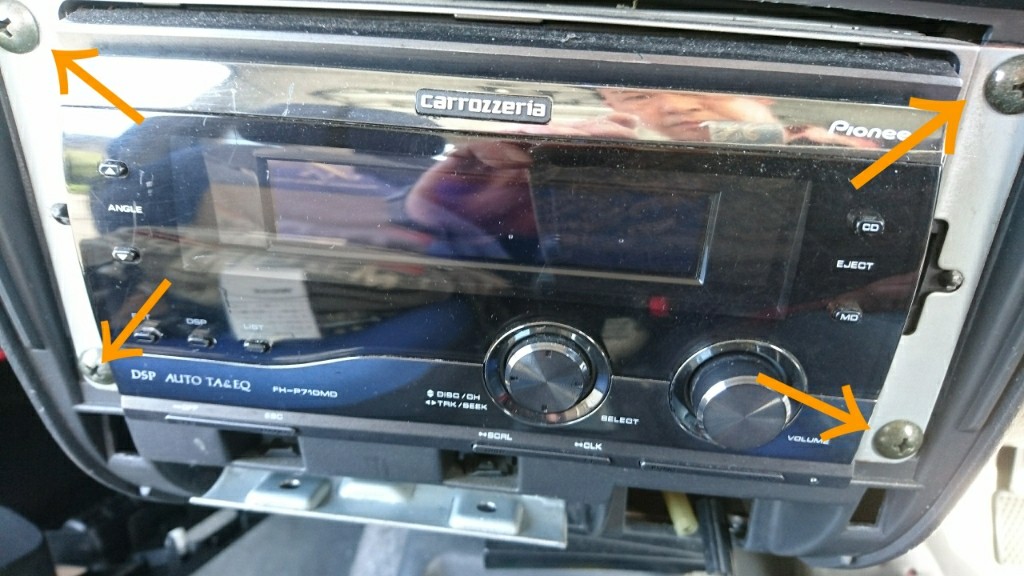

いよいよコンポの取り外し。

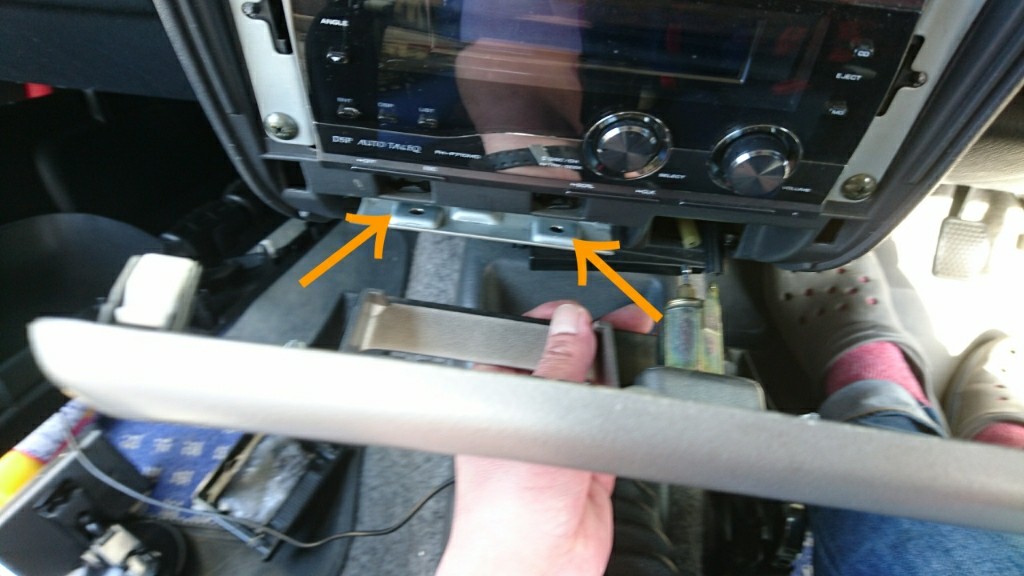

４ヶ所外して手前に引っ張ってスペース確保します。


エアコンを取り外す為に……





矢印のネジ４ヶ所を緩めてみました。


エアコンパネルの裏側には……

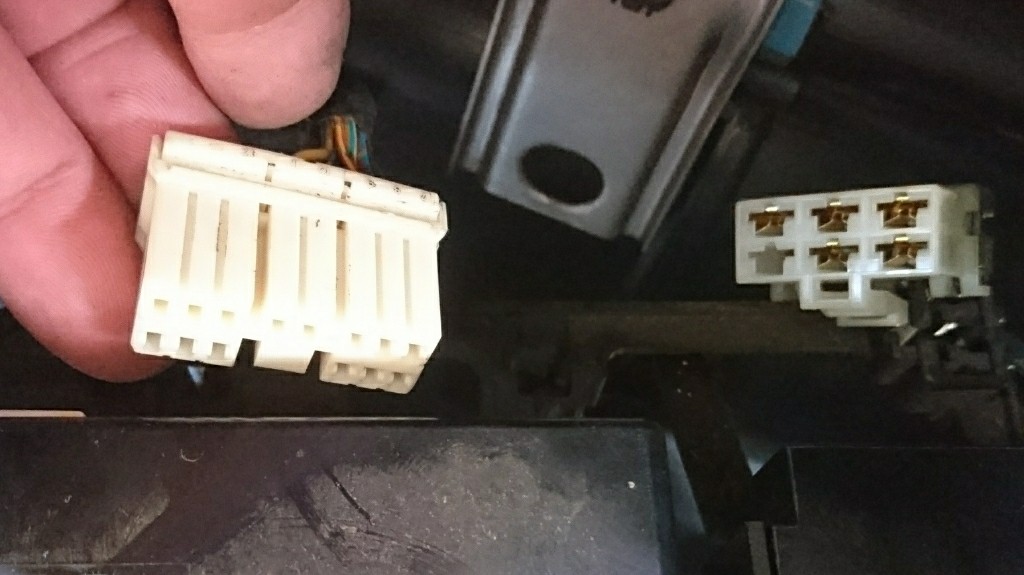

６ピン、14ピンの２つのコネクタがハマってるので、これを抜くんだけど……固定するツメが下側なので結構大変でした(^_^;)))💧








オレをココから出してくれ～(´・ω・`)

そう言わんばかりなエアコンパネル(´^ω^)wﾜﾗ


なんとか引きずり出し……

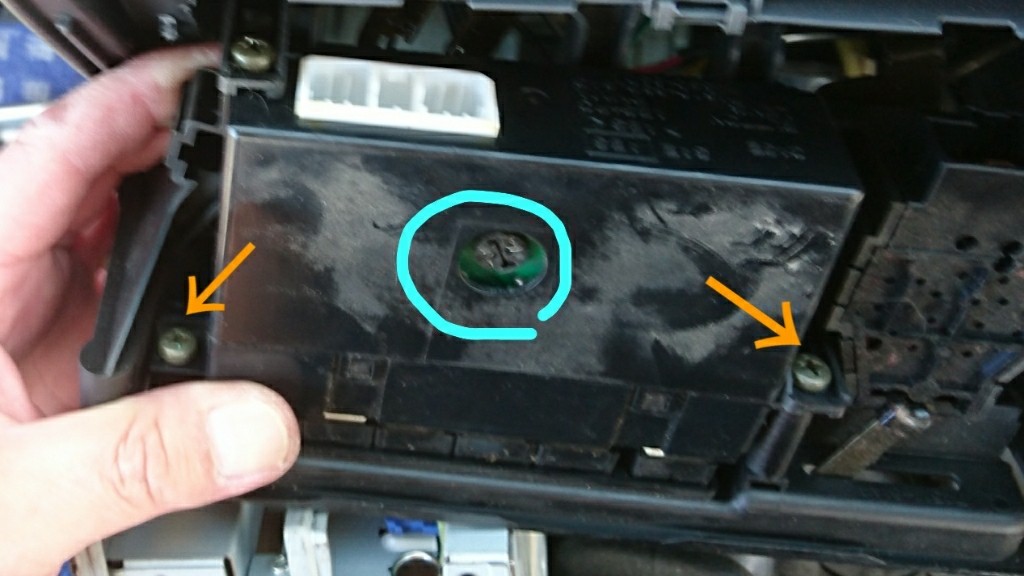

この穴ってなんだろう？と思いながらも、更に分解は継続。裏側の小さいネジ２つを外します。


すると……中身は……






こんなんなってました❗

１つのランプですが、ソコにアクリル？が装着されており、各スイッチまで照らす様に【光を拡散する】構造。


スイッチ部分だけでなく、空調レバー側も同じ構造でした。






↑これね❗


そしてスイッチ側の緑のキャップを被ってる電球を外そうと頑張りますが……抜けない(´・ω・`)💧


ラジペンでアレコレしてたら……










パリン💧










((((；゜Д゜)))ﾜﾅﾜﾅ💧










割れちゃいますた(泣)





知らないお婆ちゃんが勝手に……



コレ美味しいから食べてな(*^ー^)ノ♪と……











工具箱の上に採取してきた【葉わさび】を置いて行ってくれたのでお礼は言ったけど……今は……








それどころじゃないの(・・;)




そして暫く呆然としていた時……



アレに気付く❗


外す行程の途中に気になった








この穴❗実はこれ……ここまでバラさなくてもパネル外側からハマってる部品……簡単に交換出来たというお話し(゜ロ゜;


何故なら……

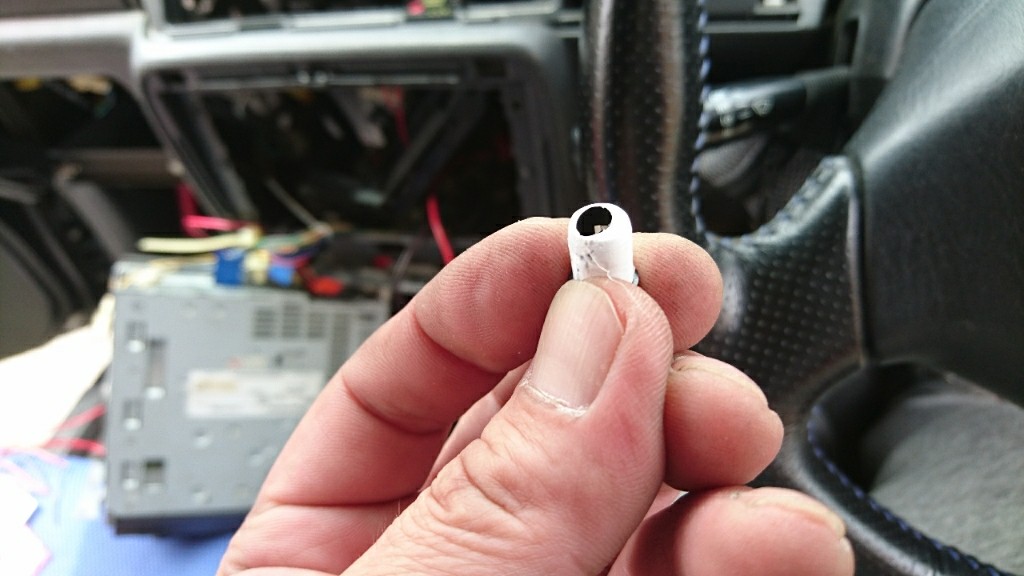

こういう【１つの部品】だった様で💧

なので電球は初めから一体構造。※そりゃ取れない訳だよね～💧


そしてこの部品……

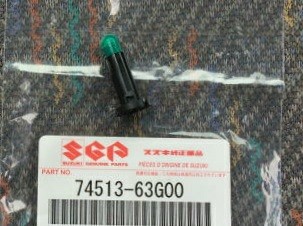

【74513-63G00 】という品番ですが……いくらネット検索掛けても……







出て来ない(´д｀|||)……廃盤の予感ス💧



取り敢えずは……レバー側の電球は取り外せるので、たまたま所持してた【LED】に……緑のキャップを被せて……









LED本体の長さが短くて……ソコにキャップ被せたもんだから……


何だか……








先っちょに空気溜まりが出来てしまって、装着失敗してしまった……アレの様に見えて仕方ない(´^ω^)wﾜﾗ





取り敢えずレバー側は










鮮やかに点灯。



さて……スイッチ側の部品……もし手に入らなかったら……





(・_・)そだ❗……無いんだったら作っちゃえ‼️



急に閃いて……早速ネットにてポチりますた(*｀･ω･)ゞ


という訳で……部品到着しましたら作業して【其の２】を後日投稿いたします。



見事に成功したあかつきには【整備記録】の方にも載せてみやすんで(*^ー^)ノ
