ゆう@愛媛の愛車 [トヨタ ハリアー]

整備手帳

作業日:2012年1月9日

フォグランプのHID化!

他の整備手帳を見る 他の整備手帳を見る

目的 チューニング・カスタム
作業 DIY
難易度

中級

作業時間 3時間以内
1
先日のヘッドライトのHID交換に引き続いて、フォグライトのHID化をしました!

まずはバンパーの取り外しから開始です!

養生テープでバンパーとボディを保護してから、ボンネット内の赤丸3箇所のクリップを外します!
2
続いて両サイドのフェンダー内にある赤丸の隠れボルトと、その下のボルト各1本を取り外します!

あとバンパー下のボルト6本を取り外したら、両サイドのフェンダー上の爪をバコッと外しながら、バンパーを取り外します!
3
で、こちらが今回HID化する為に購入した、WORLD WING LIGHT のTCフィリップスHIDフルキットです!

55Wの3000ケルビンにしました!
4
早速取り付けです!

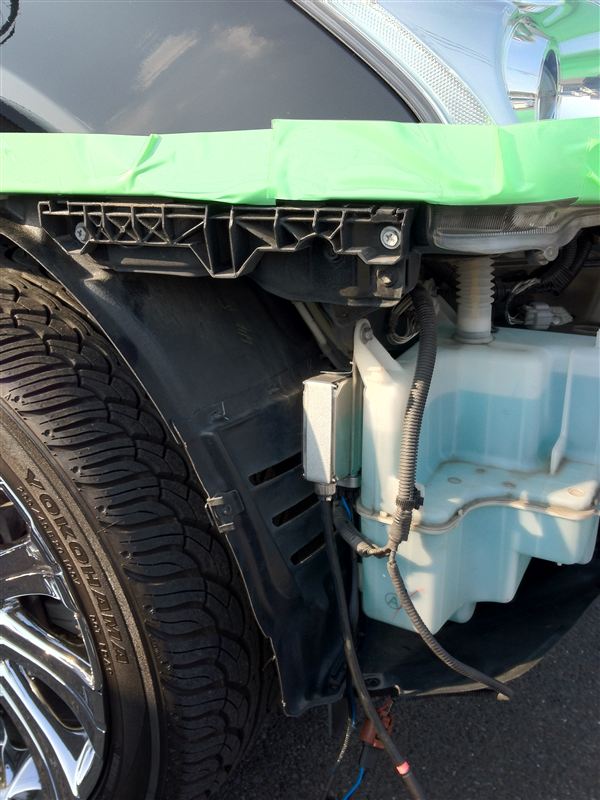

右のバラストは何箇所か候補があったんですが、干渉音の出なさそうな画像の場所で、ウォッシャータンクと共締めにしてみました!
5

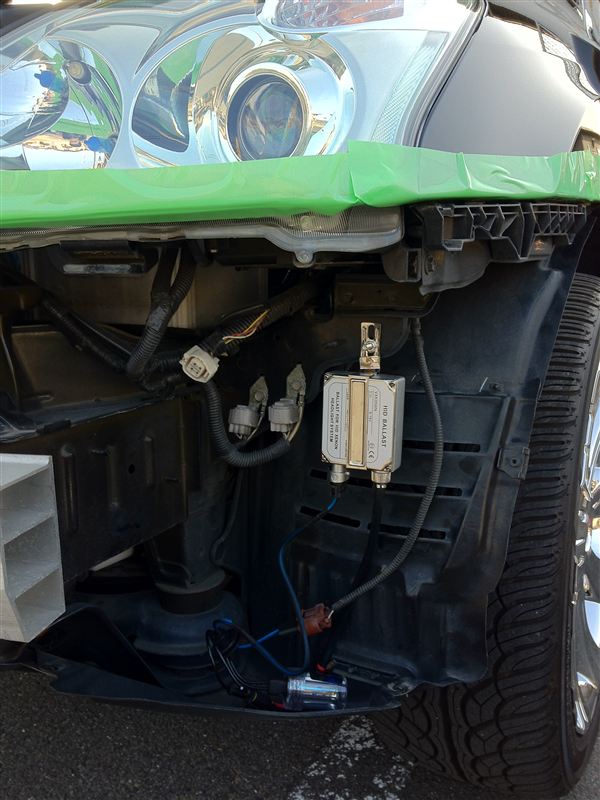

左のバラストは丁度画像部分に余ってる穴が開いてたんで、そこを利用して取り付けました!
6
で、空焚き中の画像です!

この後バンパー取り付けして出来上がりです!
7

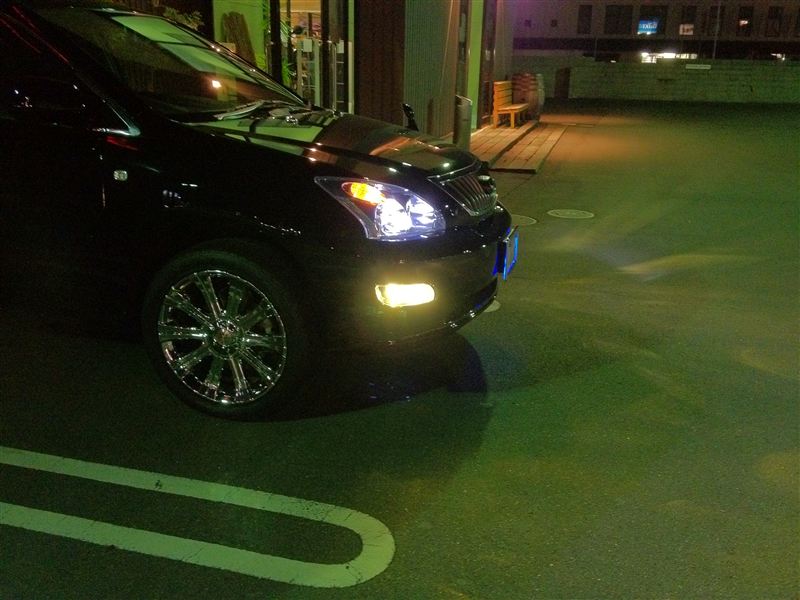

こちらが取り付け後の画像です!

辺り一面、真っ黄色です(笑)
8

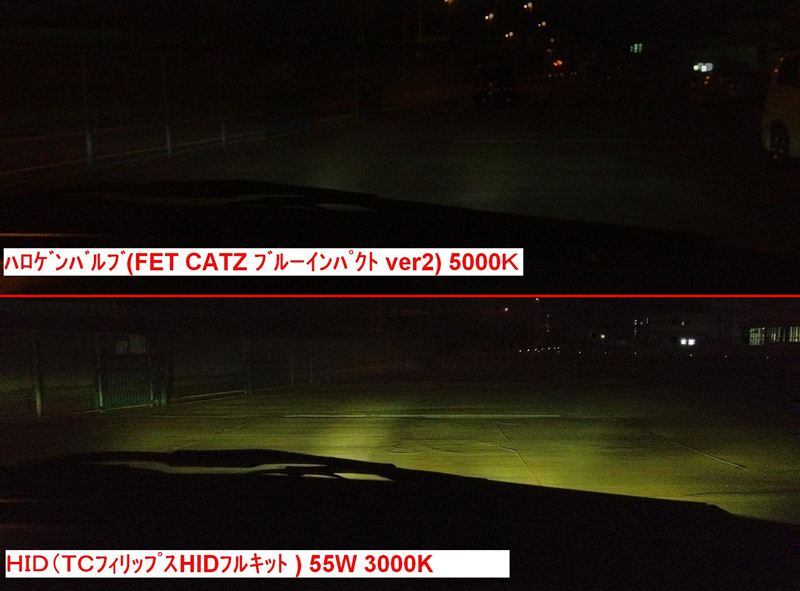

上が今まで取り付けてたハロゲンバルブ点灯時の車内からの画像です。。。社外からフォグランプだけを見ると明るいんですけど、実際何の役にも立って無かったのがよく分かります( ̄▽ ̄;)

それで下が今回のHID化後の画像です!
全く違いますよね(笑)

かなり明るくなって大満足です。。。が、若干フォグランプ内の傘が邪魔かな。。。

関連パーツレビュー

イイね!0件




タグ

関連整備ピックアップ

フォグランプ交換

難易度: ★★

テールレンズ交換 ヴァレンティ ジュエルLEDテールランプULTRA

難易度:

80ハリアーカーテシランプ交換

難易度:

ダクトイルミ取り付け

難易度: ★★★

テールレンズ交換 ヴァレンティ ジュエルLEDテールランプULTRA その2

難易度:

飽きたので戻す

難易度: ★★

関連リンク

この記事へのコメント

2012年1月13日 0:18
またまた失礼します(笑)

バンパーは外すのは意外と簡単ですが・・・
取り付けは苦戦しますね(^.^)

バラストの位置は一緒ですね(笑)

傘が無くても十分な気もしますが?

傘取りのUPお待ちしております~(笑)
コメントへの返答
2012年1月13日 0:46
またまた、いつもありがとう御座いますwww

そうそう、そうなんですよヾ(=^▽^=)ノ
やっぱりそうですよね!
みんな簡単に取り付けれるのかと思いましたよwww

バンパー外すのは本当簡単なんですけど。。。元に戻すのも簡単かと思ったら、バンパー下のアンダーカバー?の、3枚共締めの場所とか結構苦戦しました( ̄▽ ̄;)

バラストの位置は一緒ですかwww
お揃いですね(*^m^*) ムフッ
この場所が本当接触音が出そうもないベストな位置かと思いまして。。。走りながら妙な音が出るのは勘弁ですからね(汗)

傘取り。。。大変たって教えてくれたのにwww
意地悪(;゚;ж;゚; )ブッ
