今回はフロントグリルの加工です。
最初は純正フロントグリルのフィンをくり抜きハニカムネットを張る予定だったのですが、前車のワゴンRの時にエアロのグリルのネットが黒でエンジンやラジエーターが丸見えだったのでカバータイプのグリルをオクでポチりました。









ポチッた時には気がつかなかったけどグリル上部のダクトが左右対称じゃない💦








エンジンルームのダクトに合わせて右は小さく、左は横に長くなっている。

前ブログでも書いた通り私はシンメトリーが好みなのでこのダクトでは納得いかずFRPでカバーを作ることに！

まずはダンボールで型取りしてアルミテープを巻き付けます。




そしてFRPです。




ガラスマットを３層貼り込むのにまず１層目は形に切ったマットを貼ります。




２層、３層目はちょっと大きめのマットを貼り付けます。






翌日固まったFRPを型紙から剥がしはみ出した縁をカットします。







実際のグリルより一回りほど大きめなので新たにマスキングテープで型紙を作りその大きさでカットします。








形を整えたFRPにダクトの穴を開けます。




社外グリルもFRPの穴に合わせてダクト部分をカットしました。




仮合わせです。

3代目ジャッキー号を名乗っているのでジャッキー様のロゴを以前みん友のオヤジンガー乙さんに３Dプリンターでエンブレムを作っていただいたのでそれも付けようと思ってます。





初代ジャッキー号




ガラケー時代に撮影したので画像が小さく画質も悪いです(^^;

２代目ジャッキー号








純正グリルに被せるとこんな感じです。




次は出来たFRPにパテを盛って成形ですね。

今回は以前みん友のオヤジンガー乙さんからいただいたマフラーカッターとネットショッピングで購入したディフューザーの取り付けをします。







マフラーカッターですが、純正マフラーの出口が長くそのままマフラーカッターを取り付けると超はみ出します。












なので純正マフラーの出口をグラインダーでカットします。







そしてそのままだとマフラーカッターが下向きになってしまうのでマフラーハンガーを交換します。




交換したのですが、それでも長さが足りなかったので純正もプラスで繋げました。




このハンガーを繋ぐのに長いボルトが無く急遽ホームセンターにボルトを買いに…💦

そしてマフラーカッター取り付け。

以前のブログでこんな話しをしてました。

この記事は、私のこだわり…について書いています。

私はシンメトリーが好みなので反対側にもダミーでマフラーカッターを取り付けました。

ディフューザーは何も考えずにポチッてサイズがピッタリだったのですが、マフラーカッターの取り付けで両端のフィンが当たって邪魔になるので両端のフィンはカットしました。

作業をPM4時頃から始めたのですが、作業が終わったのがPM9時でした。
久々に作業灯使いましたね。


前は眠る時間を削ってまで作業をしたものですか、最近は年齢的に厳しくなって情熱はあるのですが身体がついてこなくなりました((( ꒪₃꒪︎︎")ゞ💦

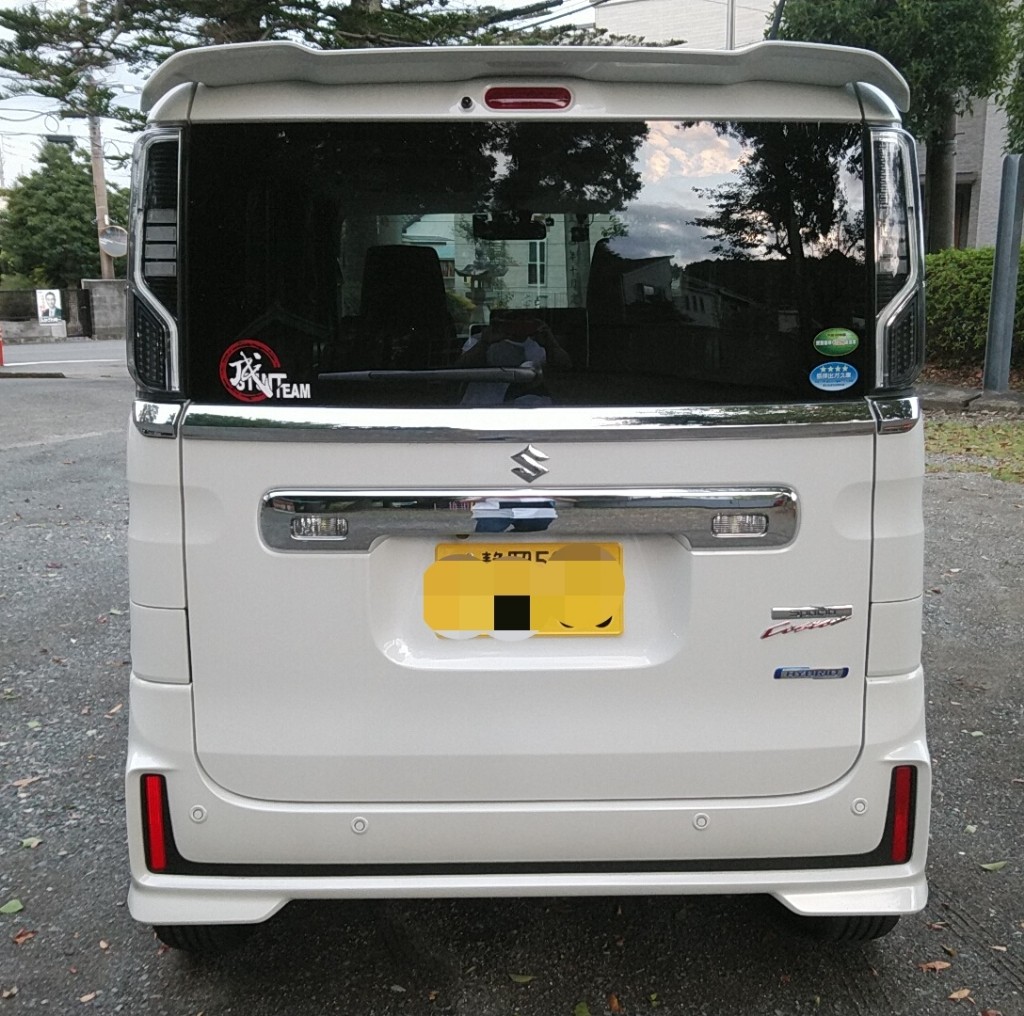

だいぶイメージ変わったのではないでしょうか？





ディフューザーが黒であまり目立たたないですね。

メッキ撲滅運動第2弾！
ライト＆テールランプです。

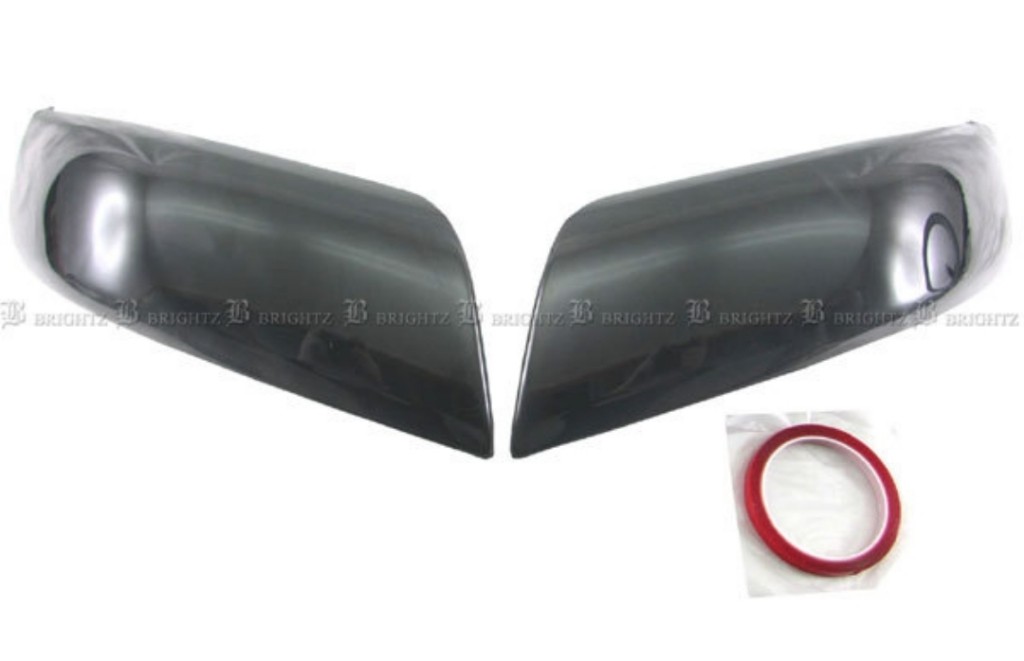

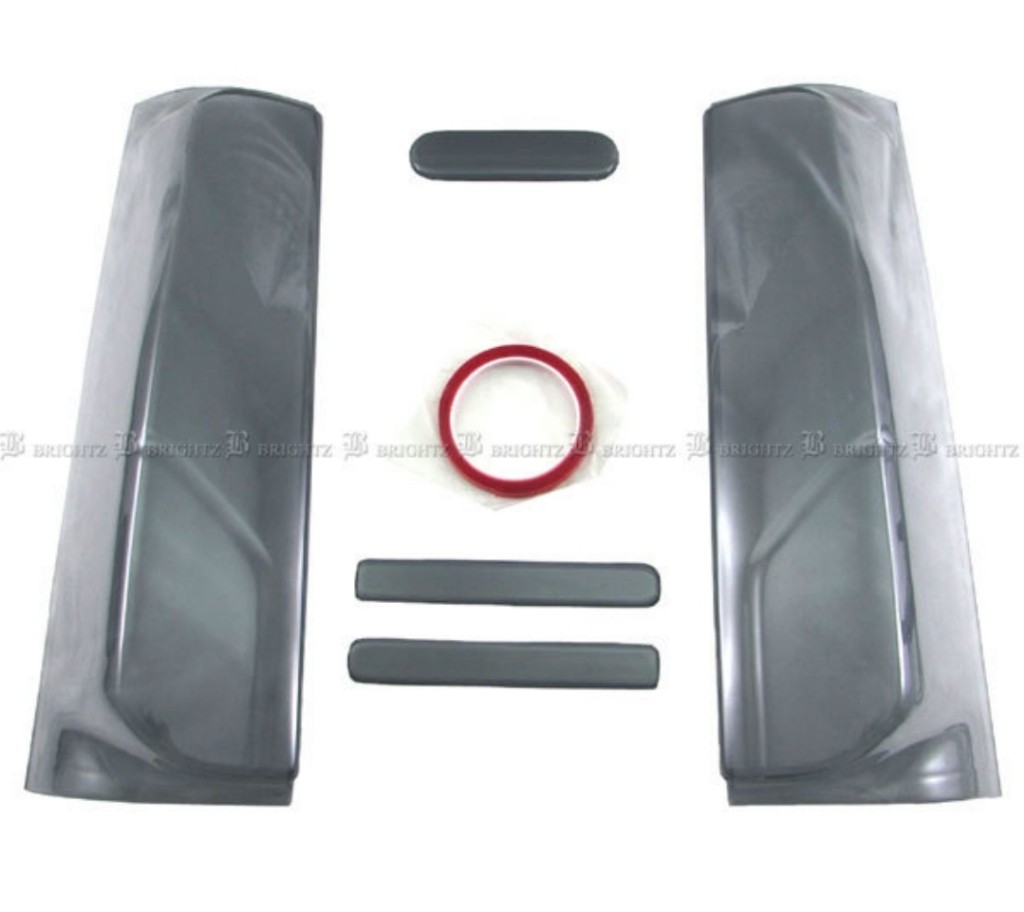

ライトとテールランプのインナーがメッキなのでそれを隠すためのスモークカバーです。

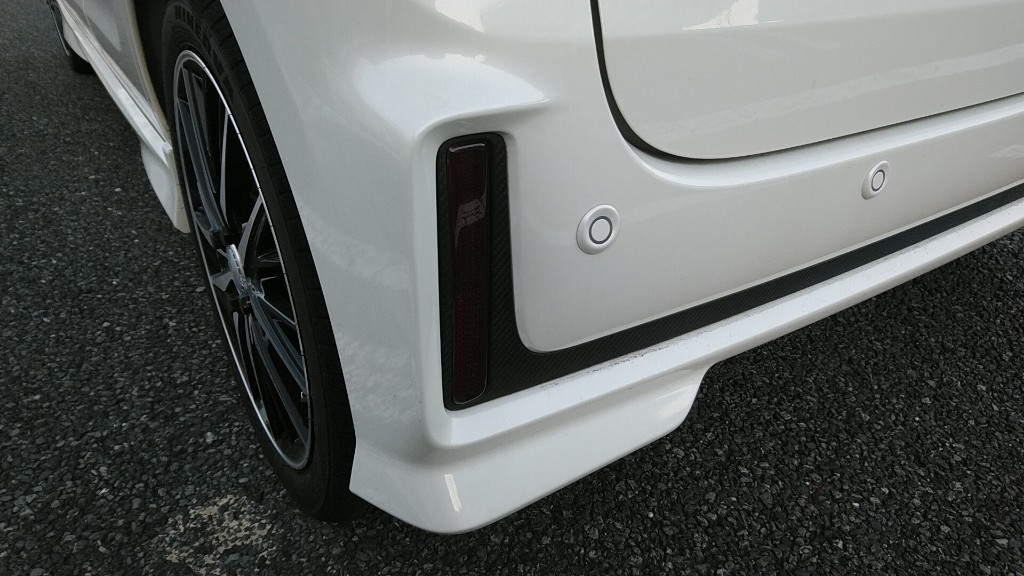

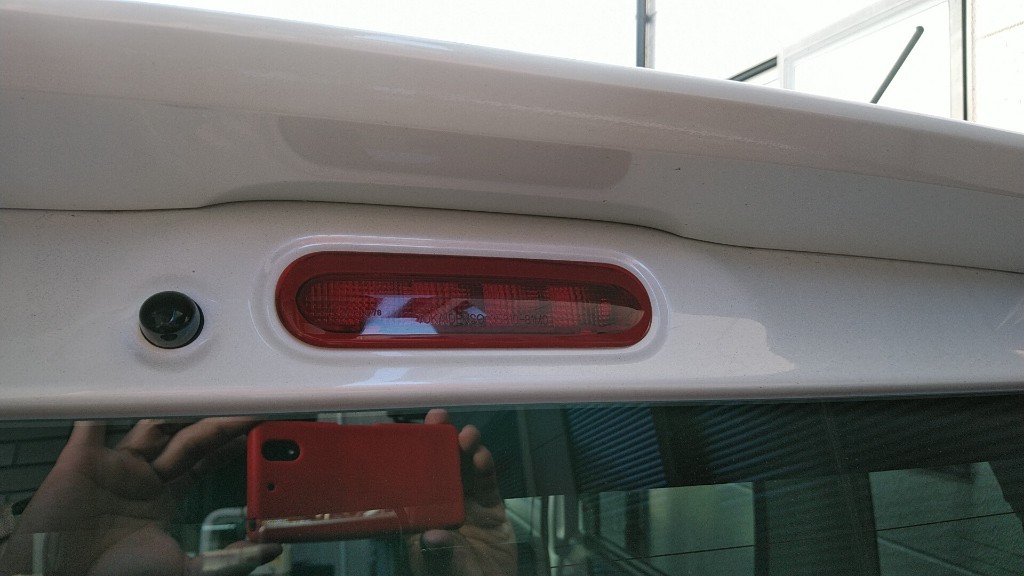

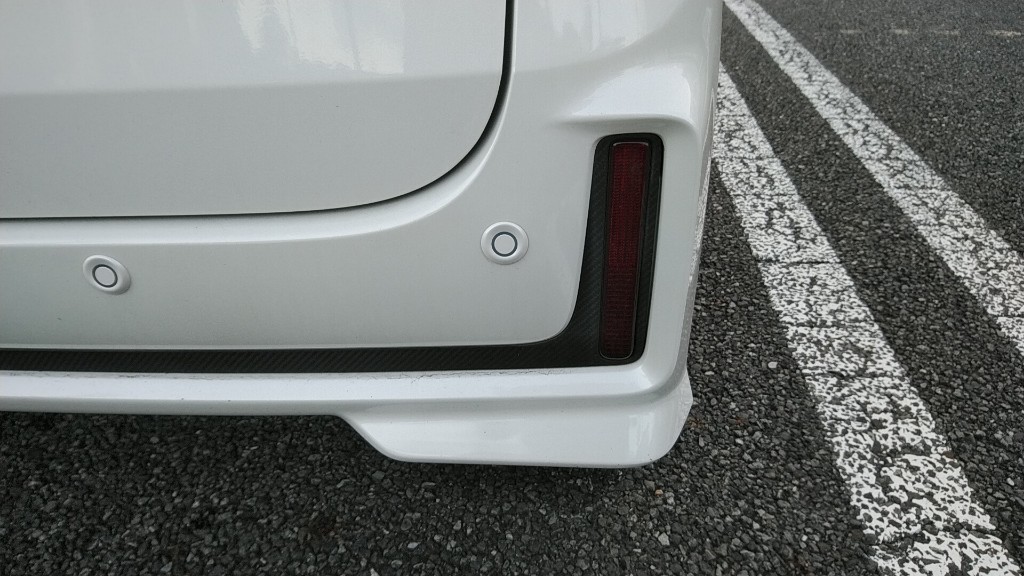

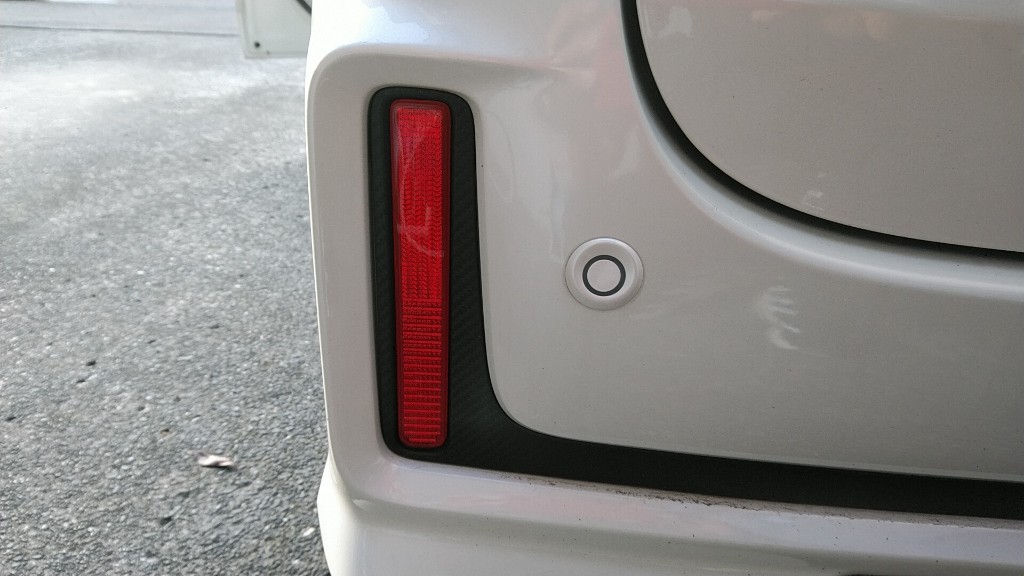

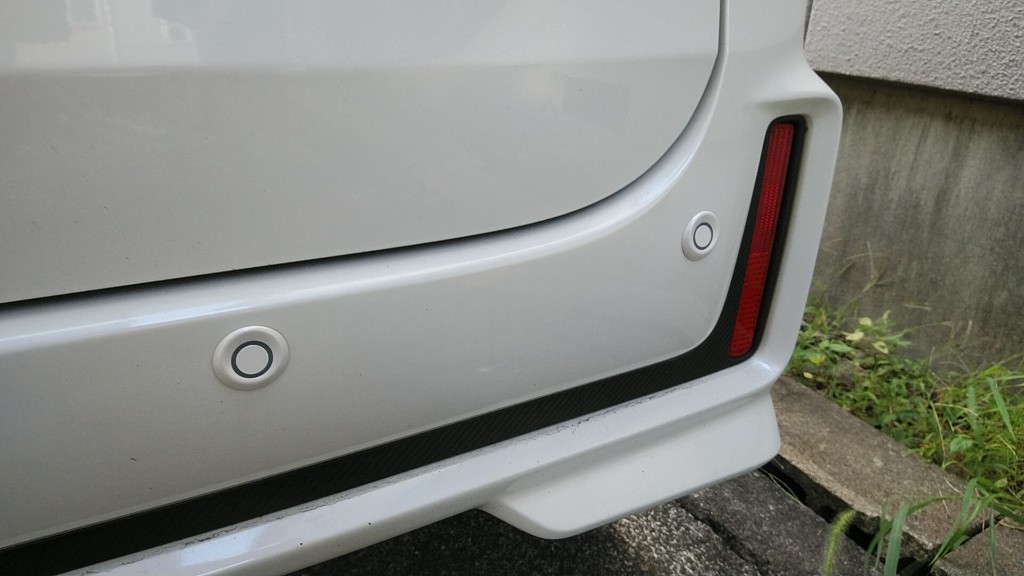

テールランプ用にはハイマウントとリフレクターのカバーもついてます。

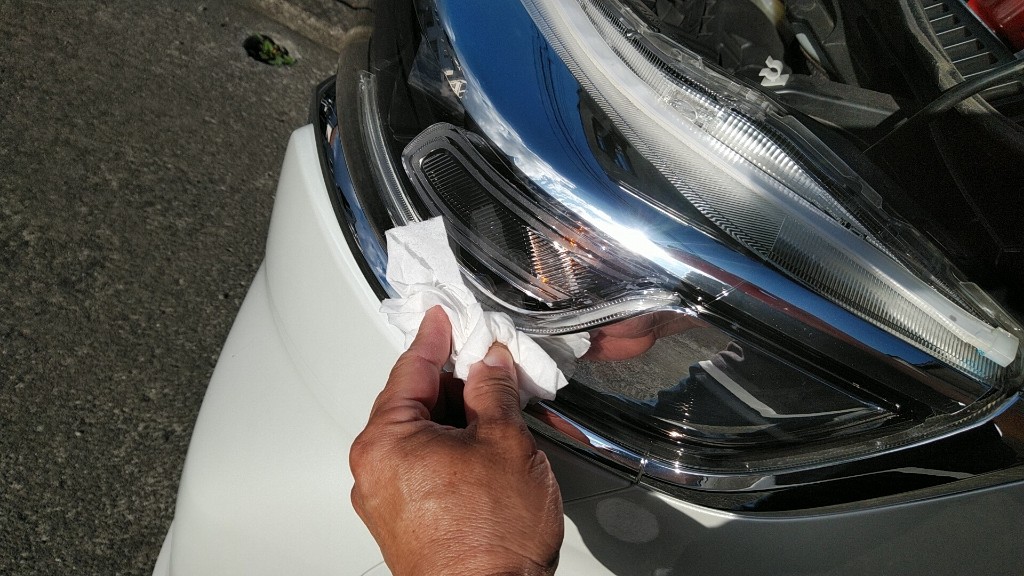

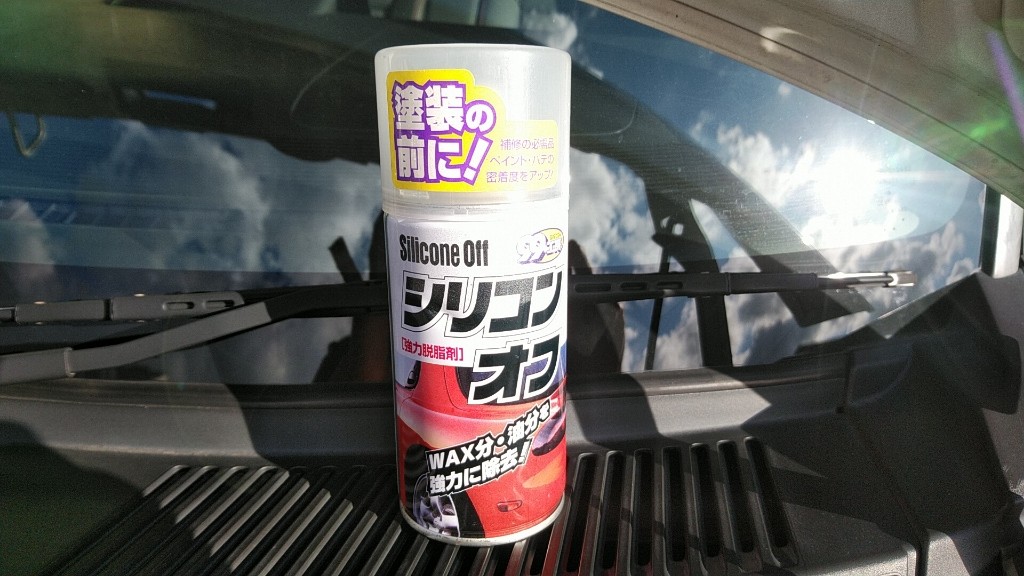

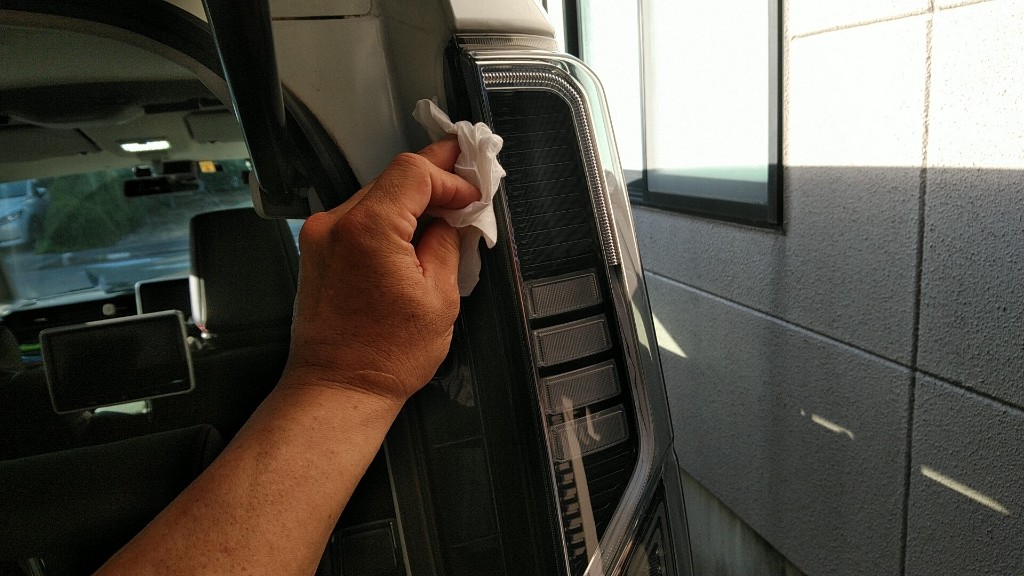

まずはライトとテールランプをシリコンオフで脱脂します。

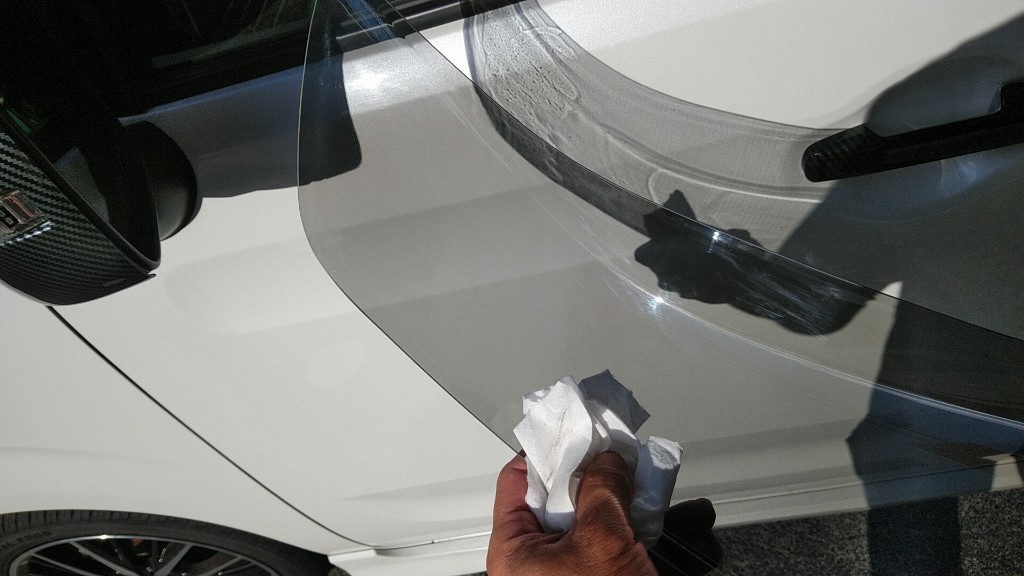

ライトカバーとテールランプカバーも脱脂します。

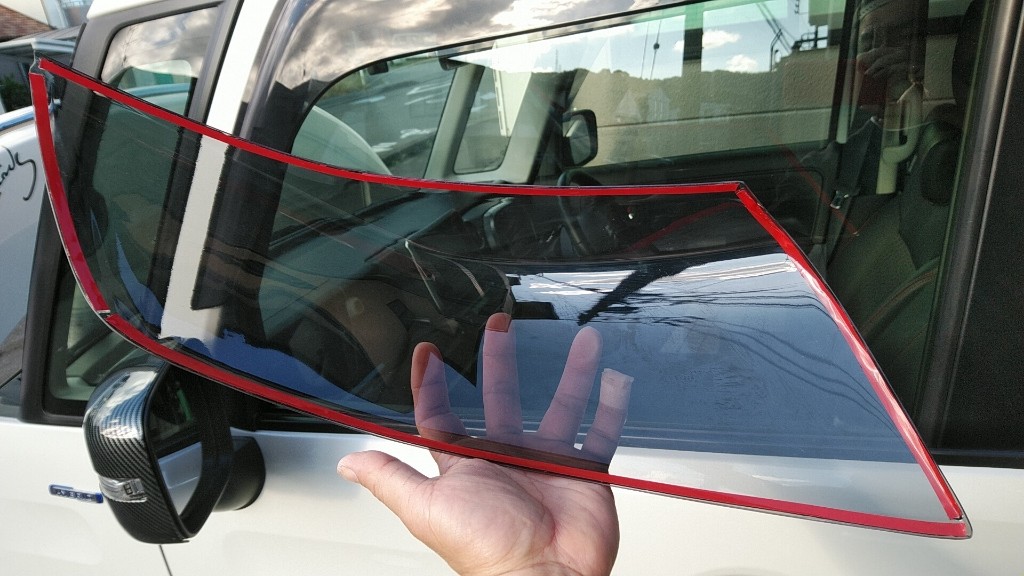

カバーに付属のクリアの両面テープを貼ります。




残暑の暑さと老眼で両面テープの裏紙がメッチャ剥がしにくかったです。((( ꒪₃꒪︎︎")ゞ💦

フロントライト施工前






施工後

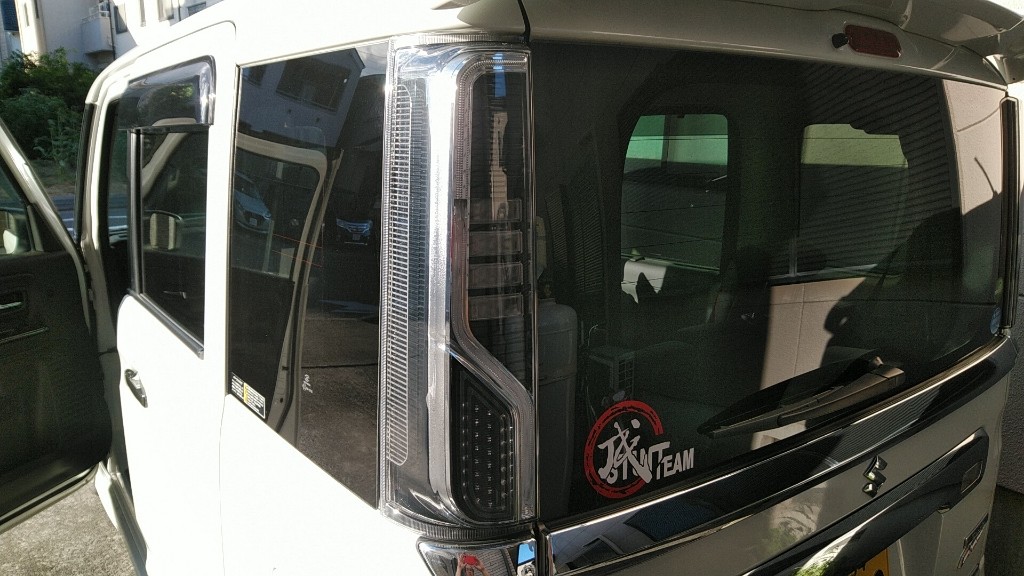

テールランプ施工前

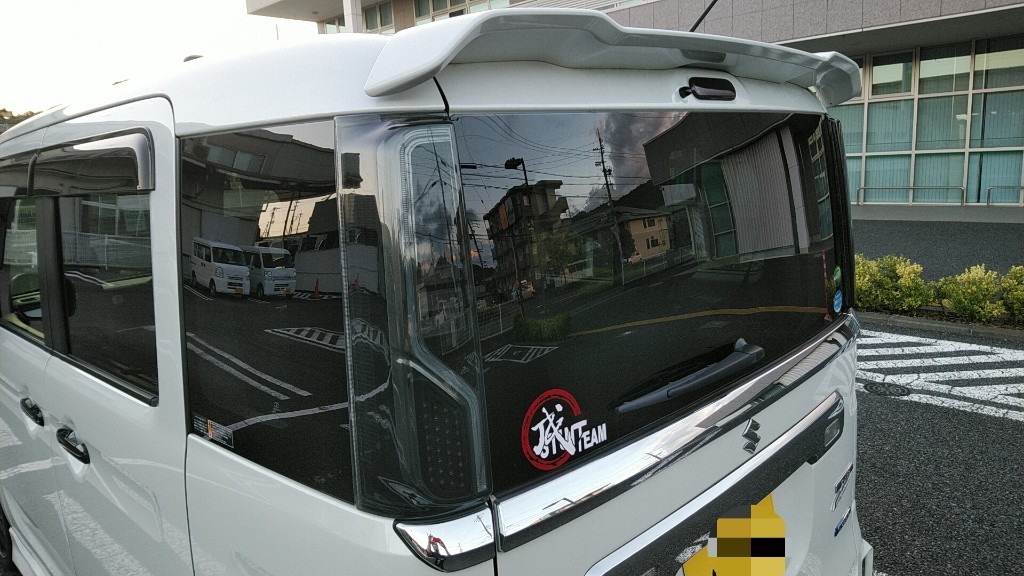

施工後

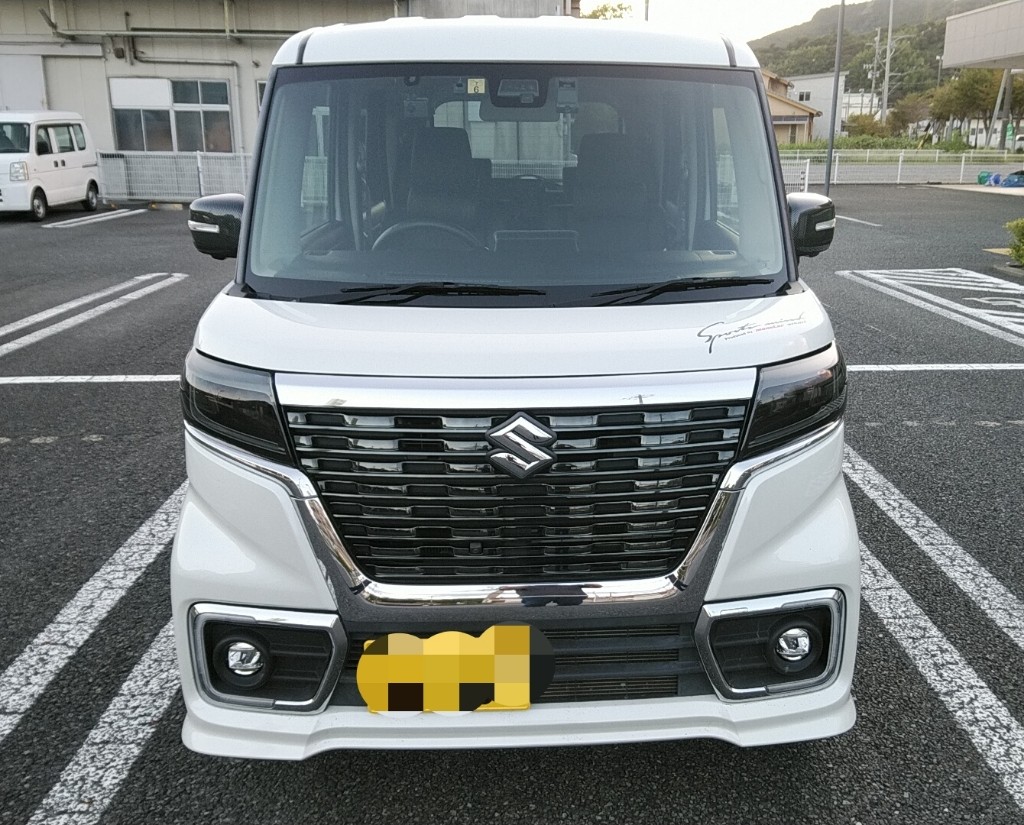

フロント周りがチョットだけ締まって見えるようになったかな？
これでグリルもブラックアウトしたらもっと締まるでしょう。

愛車のスペカスにシーケンシャルウインカーを取り付けました。

作業写真撮ったつもりが撮れてませんでした (ㅠ︿ㅠ)

フロントライト上にオープニング機能付きのポジション&ウインカーのLEDテープを。










リアウインカーは純正品加工のテールランプを。



次はどこをイジろうかな？

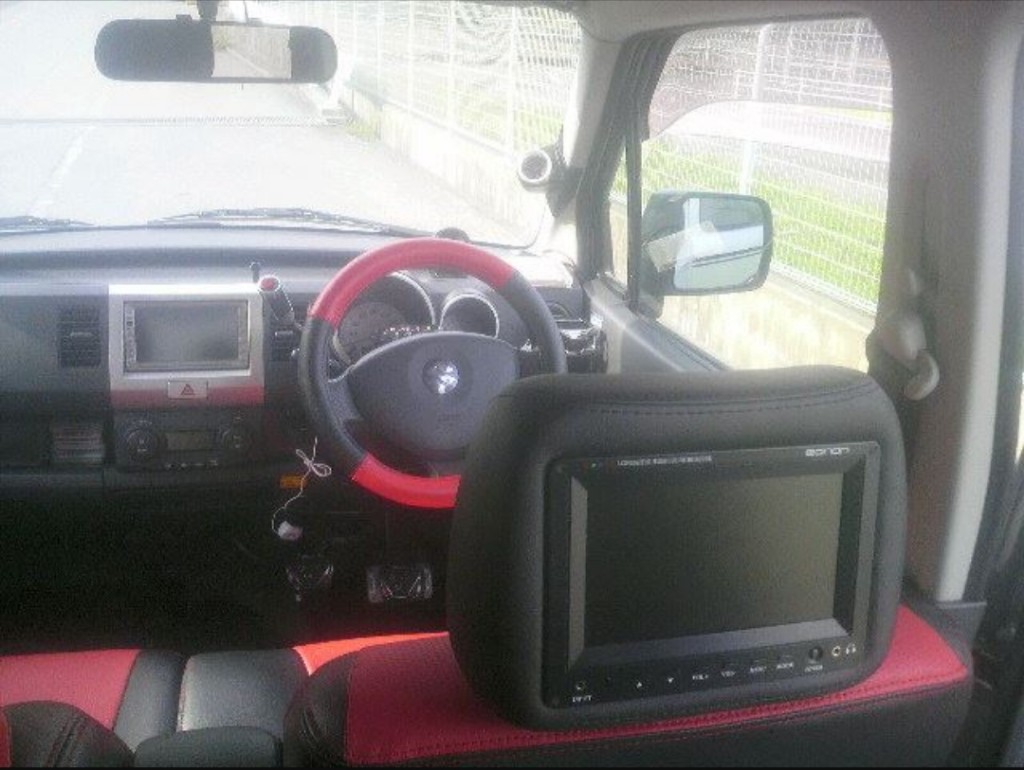

前車のワゴンRの時もリアモニターのヘッドレストモニターをつけていたのですが、車検NGでその度外していたのが面倒だったので今度はアーム式で取り付けようと思います。

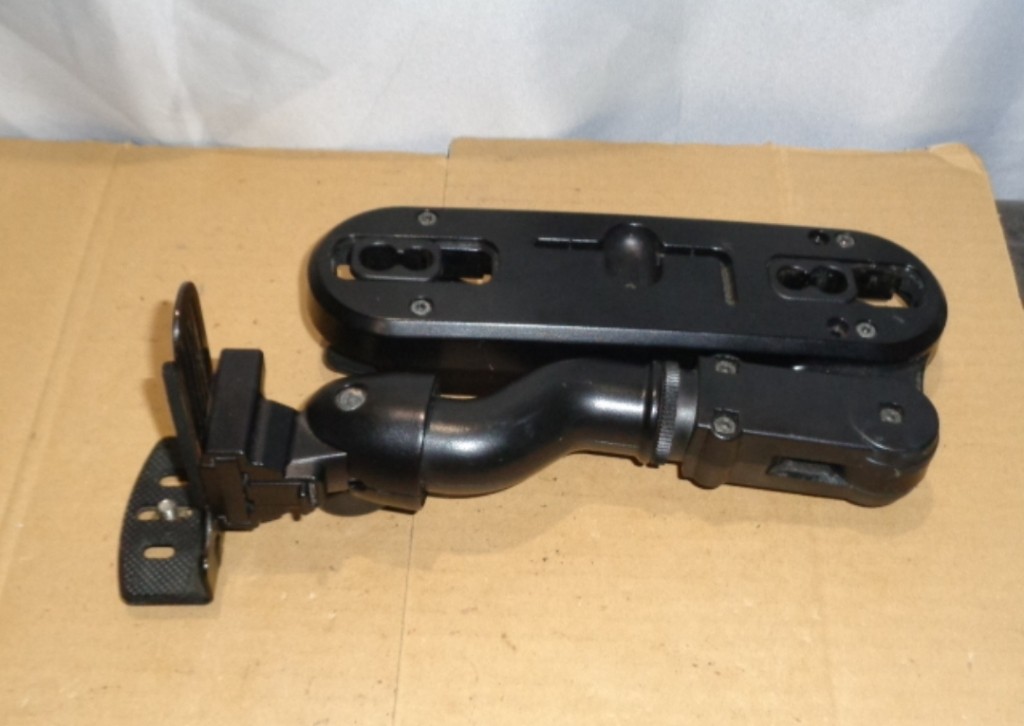

アームはオクで購入したカロッツェリアの汎用品です。







純正デッキを外してAV端子を繋げようとしたらAV端子が無い?!
ワゴンRの時は助手席の足元にチューナーが有りそこからAV端子がとれたのだけどチューナーらしき物も無い…

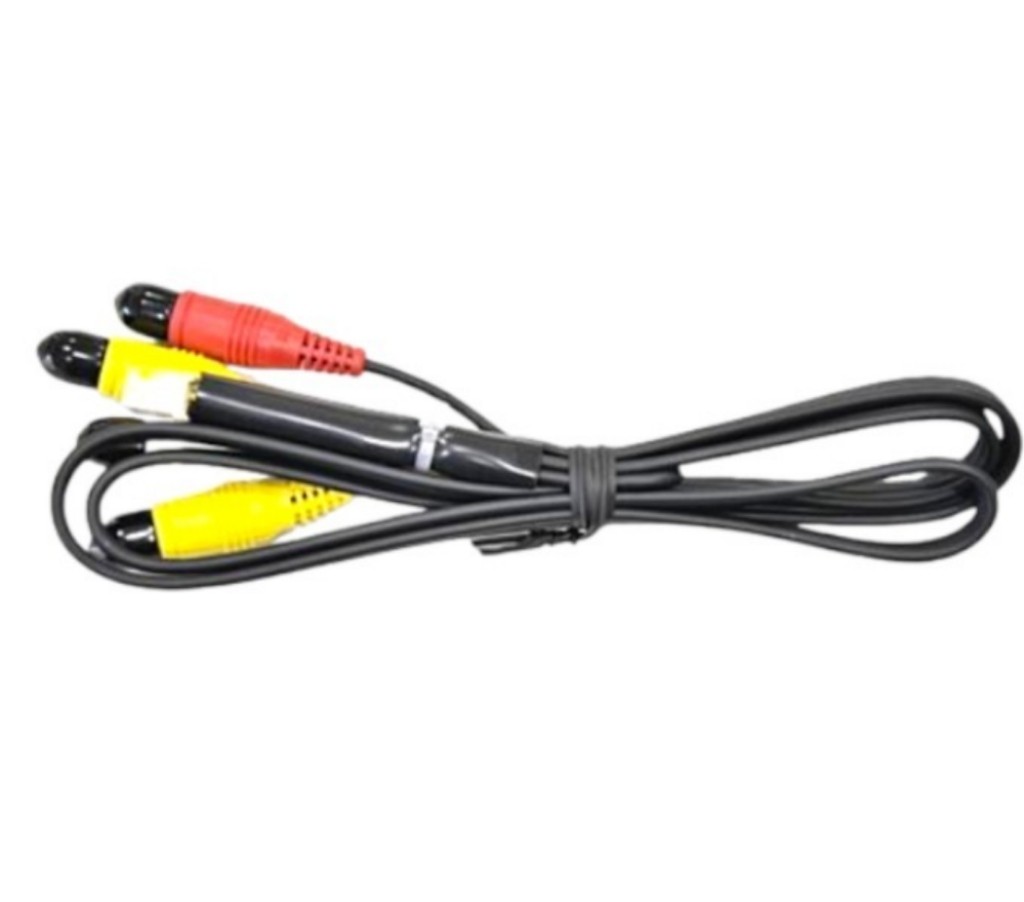

ネットで調べたら別売りでスズキ純正部品パナソニック製ナビ接続用VTRケーブルがないとモニター増設出来ないのでこれもネットで購入。




まずは純正デッキのカバーを外します。

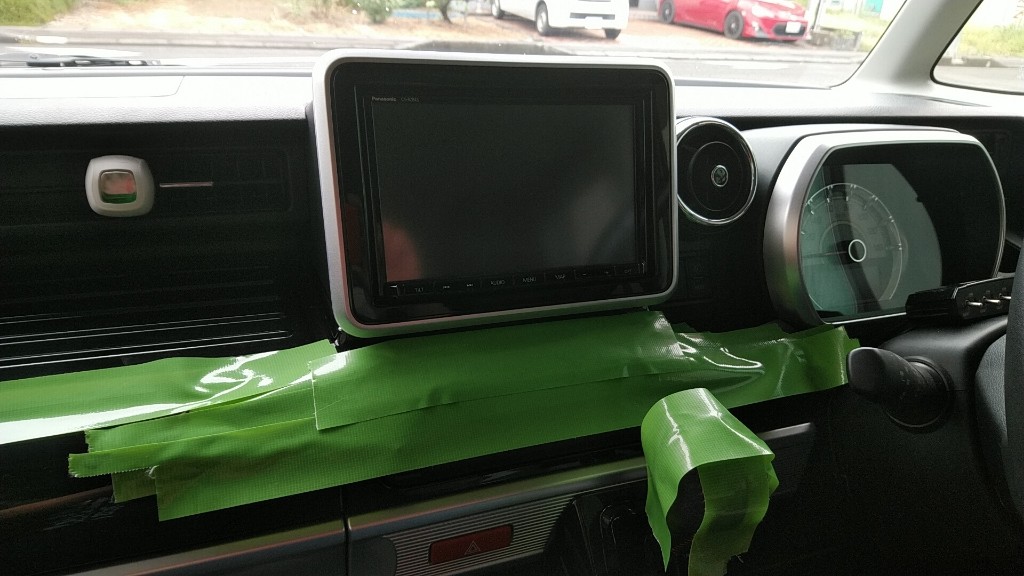

ダッシュボード等傷がつかないよう養生します。

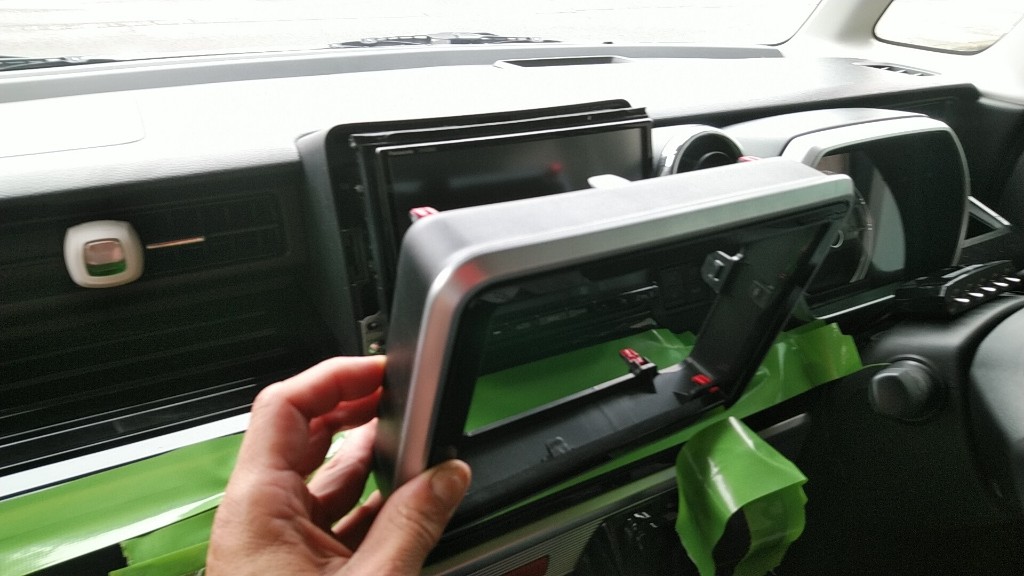

カバーはネジなどなく爪が噛んでるだけなので引っ張って取ります。

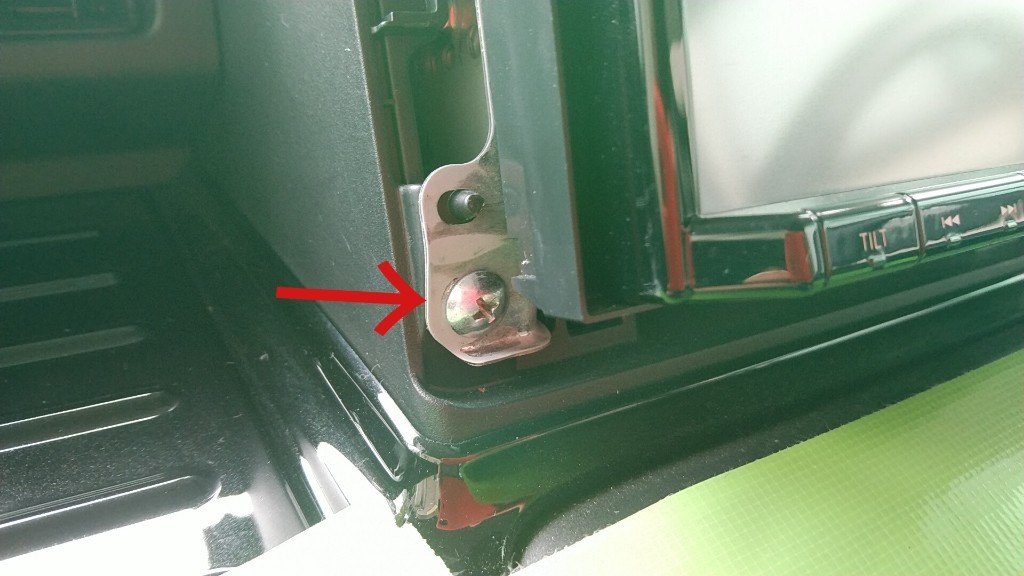

デッキの下部分に左右1本ずつネジが有るので外します。




デッキを引っ張り出し配線を繋ぎます。

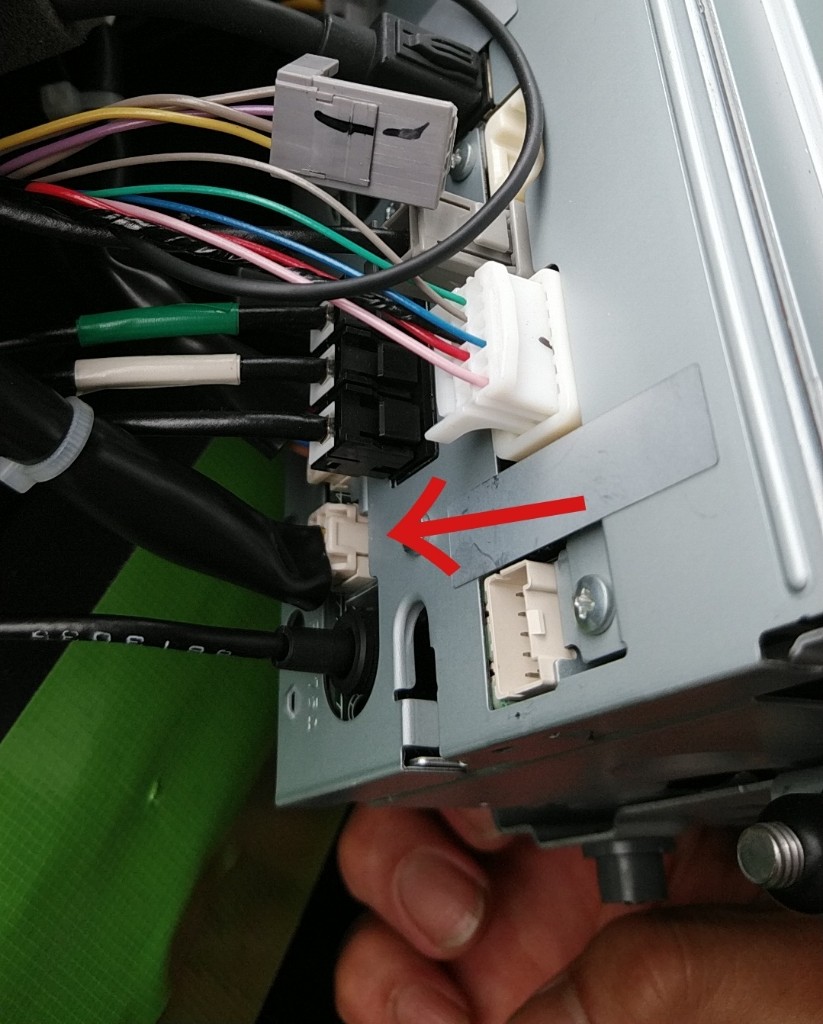

写真を撮り忘れたのですが、矢印のコネクターを挿す部分に封印のシールが貼ってあるので剥がします。

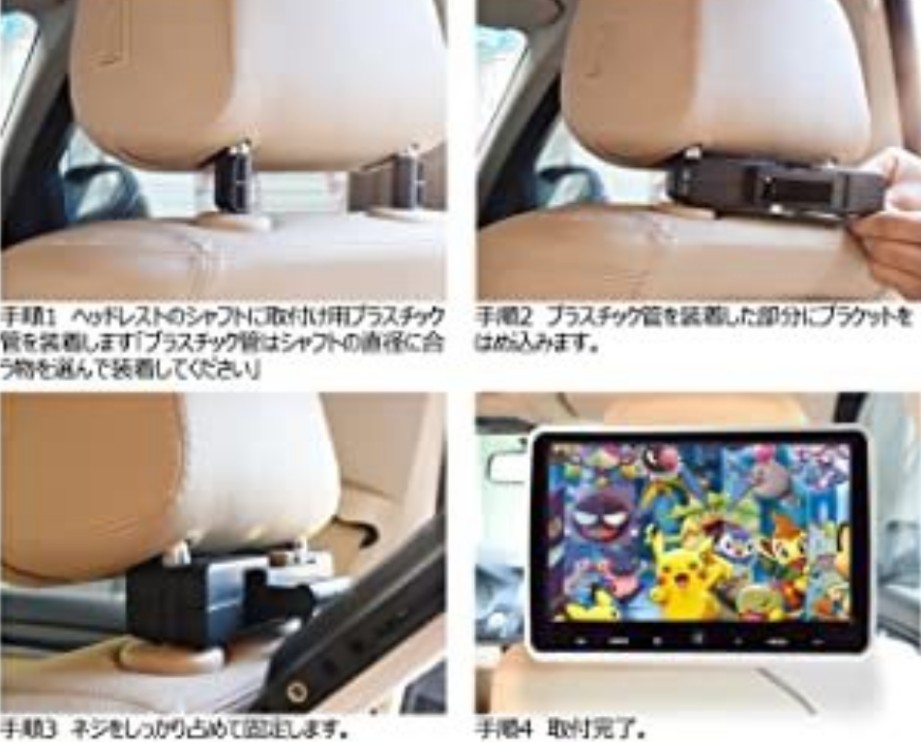

購入したリアモニターはヘッドレストに挟むタイプだったのですが、フロントシートの間に付けたかったので使用せず汎用アームを使いモニター側を加工してモニターを固定しました。

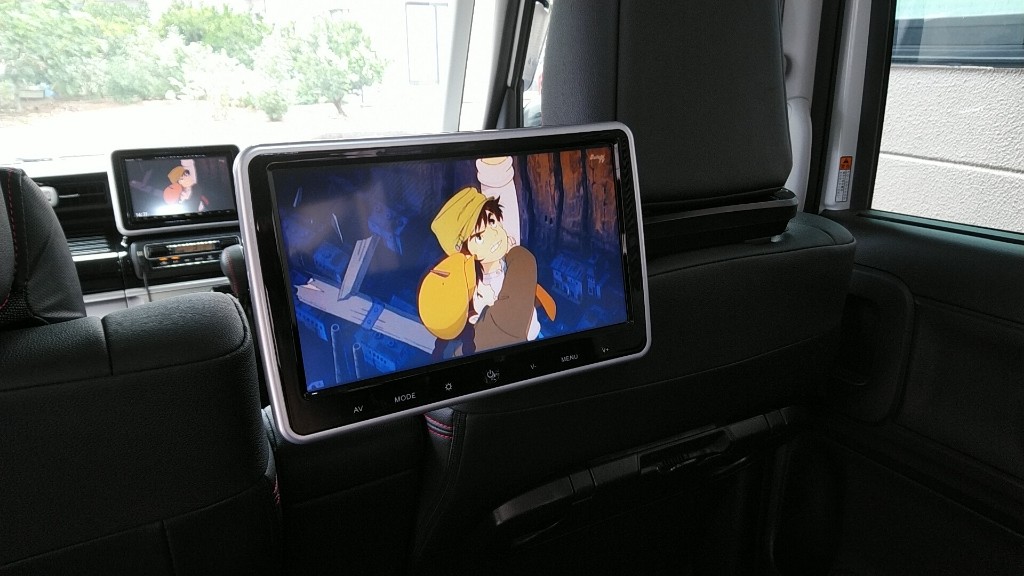

配線を繋ぎモニターが映るのを確認してヘッドレストに固定します。




これで後部座席も退屈せずにドライブできます
(^-^)
