ドラレコ取付DIY

今回の取付品のOWL-DR803FG-3Cとオプションの駐車監視用の電源ケーブルOWL-DRCB2-MINI
パッケージが個性的

3カメラですがら前のカメラに室内外用のレンズ２つもってるので余分な配線とかはなく、他の前後2カメラとおんなじレベルですね

https://www.owltech.co.jp/product/dr803fg-3c

後ろのカメラは1mmのアルミ板を微調整しながら手曲げしてボデーへこんな感じに固定
素地は目立つのでとりあえずハーネス用のテープでブラックアウト化
まー遠目に見れば気にならないレベルです
ケーブルはグロメットから、、、と考えてましたがサイド部のグロメットが外せず計画変更
天井とウェザーのリップの懐にうまく収まったのでこっちからグルっと下まで配索

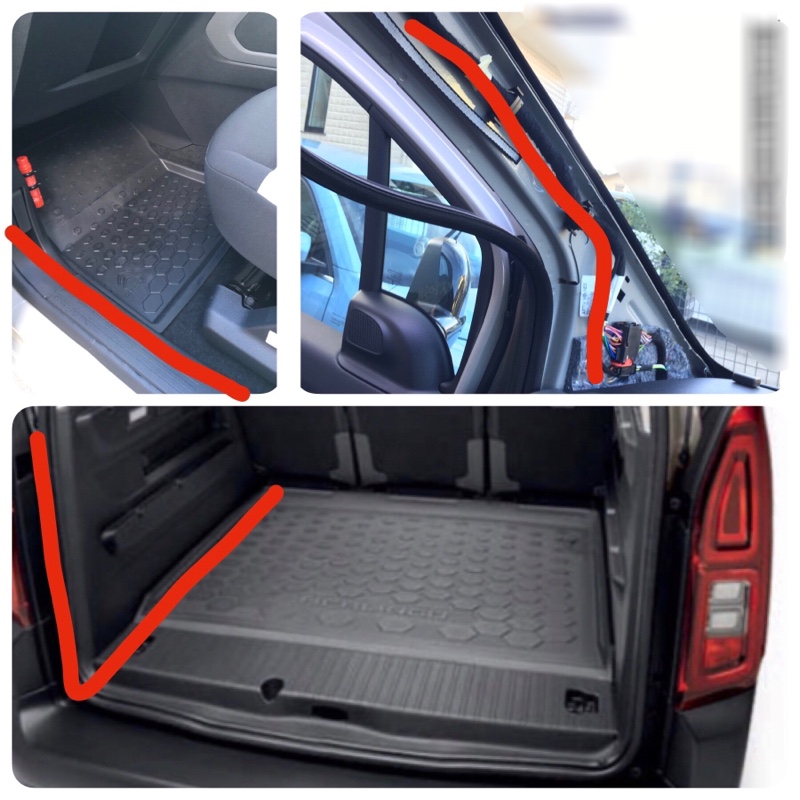

後方天井からはバックドア開口に沿ってウェザーのヒレにうまくケーブルを隠しながら下に通していくパターンで。
ラゲージマットの下を通った後は、後席スカッフ〜Bロア〜フロントスカッフ〜カウルへトリムに押し込みながら前まであとはインパネ貫通してピラー通って上まで

意外にもフロアカーペットとの合わせがしっかりしてて押し込むのが大変だったっていう

フロントピラーの取り外しが予想以上に固くて戸惑ったので中の構造を紹介。

意外にも右下のようなクランプで赤○の3箇所のみで固定、、、冬だからか樹脂も硬化してて固かっただけなのね
とにかく壊すくらいの勢いが必要で、割れないかビクビクしながら取り外しました

ちなみに、ピラーの取付兼の車両W/Hが固定されてるボデークランプのところはインテグラルヒンジになって開閉出来るタイプだったので新しく通したケーブルもここに入れました！

で、天井とフロントウィンドウとの間にケーブル押し込みながら前カメラ設置位置まで配索

ところで、ベルくんのカーテンエアバックは珍しいことにフロントウィンドウから展開するらしいけど、、、この位置大丈夫か！？
ディーラーも同様のやり方みたいなんで良いと思うけど、、、

ちなみに電源は助手席下のカバーを取り外したここの左奥に隠れてるヒューズボックスから

https://www.manualslib.com/manual/1533376/Peugeot-Rifter.html?page=212#manual

リフター用ですがこちらのサイトの情報を参考に
F29のタッチモニター用から常時電源をF32の12Vソケット用からアクセサリー電源を確保

とにかく視認性が悪い上に、ヒューズの抜き差しもままならないスペースの無いこと。。。
スマホ突っ込んで写真撮ってヒューズナンバーをかろうじて確認

正直ここの作業性改善出来ないか悩んでるのに1番時間掛かりました

うれしいことにエーモンのミニ平型ヒューズ電源にもアウルテックの電源ケーブルキット共にキボシ端子がついてたので特に加工も不要でヒューズの抜き差しと結線のみで完了
アースはここらにあるブラケットに共締めで
