今日も暑かったですね～。
暑い日には「水遊び」でも無いのですが、忍耐のレンズ磨きです。
必ず、依頼主を恨む作業ですね～。
といいながら、相手はＰＣ２４テール。禁断の道具を使いました。
粗磨きが、３時間で終了！！！！！！
これってやったことある人しかわからないんですが。。。

うれしい！！！　３時間ですよ、３時間！
ちなみにＴＣ２４は、３時間では「片方が終わるかな～？」って感じですか。
なぜ？
想像付きますよね。ディスクグラインダー君に出場願いました。
ＰＣ２４にはディスクグラインダーが使えるんですよ！！(^_^)
もちろん、一瞬のミスで、昇天ですけどね。
もはや、絶対にプロなら捨てる状態のサンダーディスク（あの紙ヤスリを沢山つけたディスクです。）を使用しました。
角は全てコンクリートに擦り付け、わざと丸みを帯びるように痛めつけた大事なサンダーディスク出動です。
ボロボロのサンダーですが大事な道具です。ボロボロですが、プラスチックは、一瞬で削ります（２秒も押し付ければ貫通します。きっと）。削ったそばから、プラが溶けるので周りにべっとりなすり付けるのが欠点ですが。
ステンレステープで保護したレンズをさする様にグラインダーで削ります。
毎分１００００回転のグラインダーですから、水は気休めです。はるかかなたに一瞬で飛び散ります。

写真の左上の写真だけ見たら、溶けたレンズがべったりです。
依頼主、卒倒ですね。(*_*;

で、なすりつけたら、通常のドリルにつけたサンダーディスク（こっちは、超低速回転で、水研ぎです。）で溶けたレンズをひたすら削り取ります。

で、これを４回ほどやると、粗磨きの第一段階終了。
一気にやると、溶けたレンズが下のレンズを溶かす危険がありますので、薄く削るのは必須でしょうね。でも楽です。(^_^)

なお、今回も縦線の一部が消えませんでした。
どうもＰＣ２４の拡散用の小さな四角いレンズが並んでいる部分の縦溝には深いものがあるようです。これ以上削ると穴が開きそうなので適当なところで止めました。
依頼主さんご容赦をm(__)m
まさか指で押したらペコペコするレンズは嫌でしょうから。

下の写真は、その上に60#の紙やすり（ここからは手です）をかけた状態で、今日は夕方につき終了。

これから、120#,400#,1000#,1500#と適当にヤスリを細かくして、最後にコンパウンドで終了予定です。
さすが、底のほうまでは見えませんが、手前なら何とか見えてますでしょ。

それから、右は、今日印刷した追加ＬＥＤの配置パターンを置いてみました。
これを貼り付け穴を開けていきます。これは明日できれば良いな～。ですが、
明日は嫁さんが休みなので、きっと何か用を言いつけられますので、？？？？です。

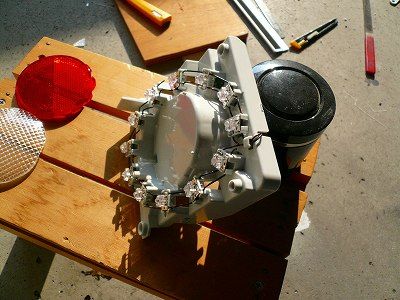

今日は残った片方をバッサリ。
相変わらずの固着した、かたくなな親父と、うら若きシーラントタップリで粘つく若い娘を相手に格闘をしまして、解体。
ちなみに右下に丸まったゴミがありますね。エルの裏蓋ですね、ぶった切っても、取るだけでここまで丸めて取らないといけないくらいシーラントまみれなのです。
今日は、これで終了です。

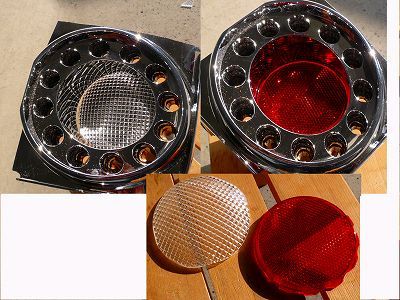

左のセンターには拡散用レンズが入るのが決定。昨日の写真はＡカップでしたが一寸平らすぎるのが気に入らないので、型容器を家中探して、Ｂカップに変えてます。

後、回路設計をどうするかですね。
今回のエルのオリジナルはポジは点かないんですよね～。ゆえに配線が無い、どうせセンターにＬＥＤ入れる気なので（えっ、爆光系！？いえいえ安全重視系です）
回路考えなきゃいけないんで、なら回路は全取っ替えでしょう。で１から設計です。
困ったことにＬＥＤの仕様が判らないので、１４．４Ｖかけて電流流してみました。
結果、143mA 7.3Vの電圧降下なので、３個直列の４並列ですので、If=35mA Vf=2.43Vとして回路設計しましょう。

またまた、依頼品デース。
横須賀のこの方からの依頼を、この前のＡＢ７で受け取り、手付けとしておみやの粕漬けまで頂き（食べちゃいましたが何か？）もはや後戻りは出来ません。やっちゃいましょう。
恐怖の、
出たとこ勝負の2個１です。しかもストップレンズのクリア化あり。しかも合体相手はエル。
恐いですね。
依頼主の気合入っちゃってるようですので。

今日、朝から、レンズ剥がしです。
まずは、片方をやりながら様子見です。これで上手くいったら反対もですね。

見事に完全固着している中年の域に入ったＰＣ２４のテールを、ルーター用丸鋸でひたすらにカット！カット！カット！カット！
何と休みを入れて２時間、クソー本気で剥がれる気が無い頑固親父め！そのくせ力かけるとバキッですから。（千葉の方ので経験済み）
何とか剥がれて、今度はエルのテールを分解、今度はまだ未成年らしく、まだシーラントが粘つく、引っ張っても離すと戻るで、
おじさんを舐めんなよ。こうなりゃ力ずくで、ディスクグラインダーに切断砥石でバッサリ。（だから最初から素直に開けば良いものを。あれ、頭、壊れだしてる？）

ストップ部分だけ切り出して、少し合わせてみましたが、後ろのＬＥＤホルダーが入らん！！！相当削るかしないと駄目でしょう。

それに、クリアなのよね。隙間何とかなるかしら。？？？？

で、この辺で飽きたので、アンケートです。



どっちが好きですか？

依頼主の意見を尊重するかどうかは、気分で決めます。（うそですよ～）

関係ない方すいません。連絡板の代わりに使っています。
話のやり取りで、私の回路の大きさを知りたいとのことで、ここで説明しちゃいます。
この写真は、横須賀のしんさん用回路ですが、19系統ｘ４発のミドルパワーLEDを駆動させるので、ストップ用は2系統の電源回路を持ち、上段と下段を別々に制御するとこんなに大きくなります。
左の2つの四角の回路は通常それぞれ1個になります。これでも最大定格は１A出せます。（安全を見ても800mA位はOKです。）
真ん中の上は、夜間減光ですね、これはそんなに小さくなりません。
右の枠内は、1個抜きと全段点灯とポジの選択が出来るこの回路の仕組みのために、各系統ごとの回路がここに乗るので大きくなっちゃいますが、普通はいりません。

これに半固定の場所が必要になりますね。

先週の週末の雨と風で組み込みをしていなかった依頼品C25テールの補修済みウィンカーを組み込み、お約束のAB7で引き渡し完了しました。
しかし、寒かった。(>_<)

いつものように私は取り付け作業が出来ないので、お任せで点灯試験したら「ストップが点かない！！！！」、超焦りましたが(*_*;　、原因はギボシ外れでした。
しんさんには、「お帰り～」とテールに声かけてもらって、良かった良かった。

AB7ではカメラを忘れて写真無しなので、修理が終わり試験点灯のウィンカーということで。
テールの後ろに少し顔を覗かせているのは、ヒートシンクにつけたウィンカーの電源回路です。こいつらを適当に離れた場所に配置するためには、配線が複雑になるんですよね。。。。
AB7では、ほぼ同時期にかかわったたけさん(切っただけ～ですが）　CAT'Sさん　しんさんが並んでくれました。
しんさんの方がCAT'Sさんのより光が強い気がするけどLEDのロットの違いかな～....とか話していましたが、よく考えたら私のテールって輝度調整ついてたんでしたね。
