車庫の電動シャッターが不動になりました。

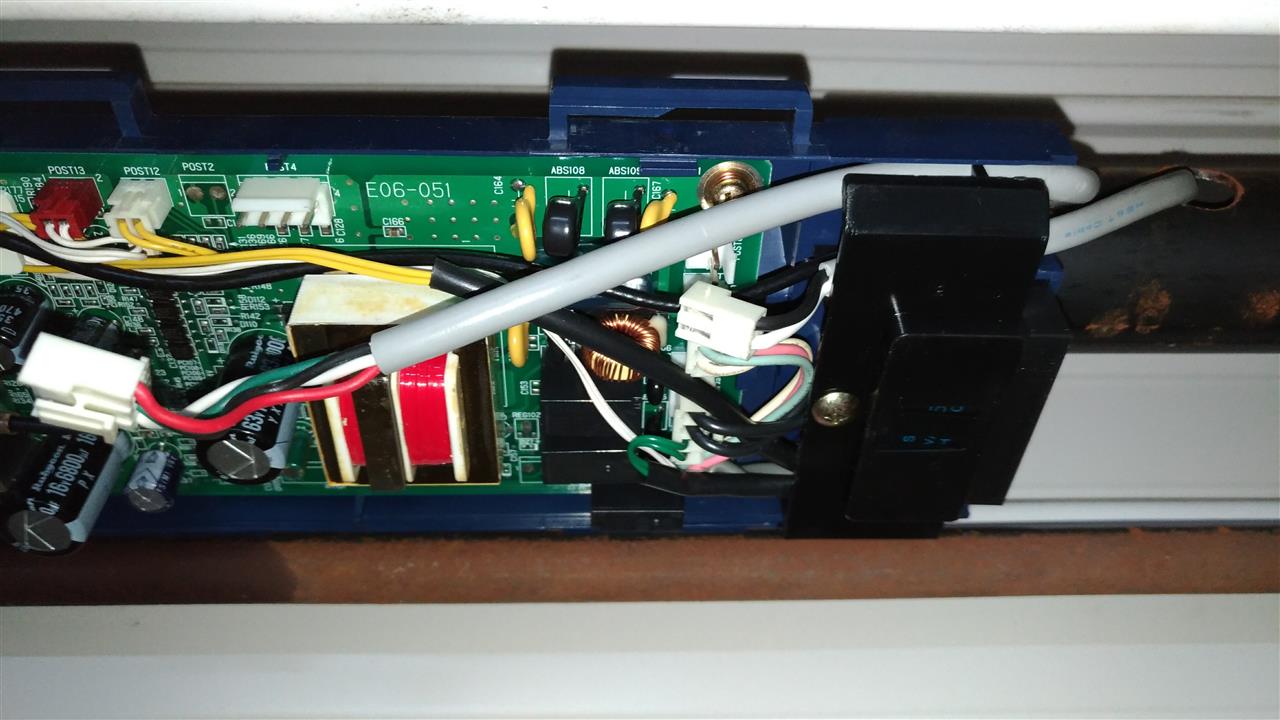

手動でスラットを下げると、ケースが見えます。


コネクタを抜いて、ねじ2本外せば取り外せます。


三和シャッターの制御基板　SA6CR


過去４回ほど具合悪くなりましたが、コンデンサ交換で乗り切ってきました。
　1回目・C149（35V/470μF）→液漏れにて交換→復旧
　2回目・C160（16V/220μF）→容量抜けにて交換→復旧
　3回目・原因不明・上記2本以外（C161、C156の大容量除く）のコンデンサ交換で復旧
　4回目・リモコンの飛距離低下→同軸ケーブルコネクタの接触不良

今回は全くダメです。
電源を長く（３０分以上）落とすと動くようになりますが、数分でまた不動に・・・
　・LEDは電源投入時は点滅→しばらくすると点灯で、正常？な感じです
　・5V、24Vの電源は正常に供給されています
　・コンデンサは容量チェックなど行いましたが正常っぽい
動くことは動くので、完全に壊れている訳では無さそうですが、原因が掴めません。


私のレベルではここらが限界です。
何か有益な情報をお持ちの方いらっしゃいましたら、情報をお寄せください。
お待ちしております。

2018.5.11
こう書いてから、机上で色々チェックしていましたがどうにも解決できない・・・
と思っていたら、なんと、いつもアドバイス頂く読者の方から基板提供の申し出があり、有難く
いただくことになりました。

当然ですが交換後はバッチリ直りました。ありがとうございました。
感謝感謝です。
