2018年01月02日

ドップラーセンサを用いた人体検知によるドラレコ電源制御回路の製作

ドップラーセンサを用いた人体検知によるドラレコ電源制御回路の製作  なにやら、やたら長いタイトルですが・・・、

 冬休み(?)の実験です。

Drive Recorder DataSystem DVR3000 for Audi R8

 DataSystemさんのドライブレコーダー「DVR3000」には、オプションパーツとして、「センサースイッチコントローラー」(SWC295Ⅱ)なるものが出ています。

 この製品は、車内に設置した「ドップラーセンサ」により、駐車中に物体(不審者などの人体)の接近を検出した場合、一定時間、ドライブレコーダーに電源を供給し、ドライブレコーダーを「防犯カメラ」として機能させる、というものです。

 価格もそれほど高くないですし、そのまま購入しても良かったのですが、せっかく「セキュリティLED制御ユニット」を作製したので、ドップラーセンサを用いた電源制御回路も、自作してみることにしました。

Drive Recorder DataSystem DVR3000 for Audi R8

 こちらが、いつもお世話になっている秋月電子通商さんの、「NJR4265使用 24GHz帯ドップラーセンサキット」です。

Drive Recorder DataSystem DVR3000 for Audi R8

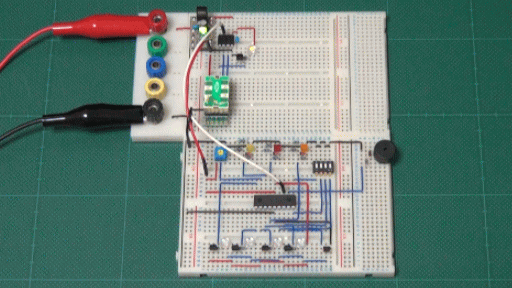

 モジュールの足が1.27mmピッチであることから、ブレッドボード上に載せられるよう工夫して、さっそく動作確認をしてみました。

 人体の接近を検出すると、超高輝度白色LEDが点灯します。

 あえて超高輝度白色LEDとしたのは、モジュールをダッシュボード上に設置した際、動作確認用のLEDとしてだけでなく、暗所照明用のLEDとしても機能させるためです。

Drive Recorder DataSystem DVR3000 for Audi R8

 「ドップラー」のその名のとおり、動きの差分に反応しています。

 24GHz帯の電波を一定間隔で発射し、反射波と、その1つ前の反射波との僅かな周波数の違いから、物体が接近しているのか、離反しているのかを、検知しています。

Drive Recorder DataSystem DVR3000 for Audi R8

 以前に設計したセキュリティLED制御回路をさらに改良し、「エマージェンシーモード」を追加しました。

 ドップラーセンサが人体の接近を検知すると、白色LEDが周囲を明るく照らすとともに、ドライブレコーダーに埋め込まれた赤色LEDがフラッシングし、不審者を威嚇します。

 同時に、前後に設置したドライブレコーダーの電源が入り、録画を開始するようにします。

 詳しくは、こちら
ブログ一覧 | クルマ
Posted at 2018/01/02 12:28:29
