　超高輝度赤色LEDを使用したLEDアレイができたところで、「リヤセンターフォグランプユニット」に組み込む準備をします。


　まずは、こちら。

　超高輝度赤色LEDのアレイを、仮に点灯させてみたところです。

　12行×5列の、60連発で、600lmになります。直視すると幻惑を覚えるほど、圧倒的な明るさです。


　いつものとおり、Autodesk Fusion 360でサクッと設計します。


　Snapmaker 2.0 A350で、3mm厚のアクリル板を切削します。

　ちなみに、アクリル板は、「タイニー・ファランクス」の端材です。なので、色はグレーです。


　アクリル板を切削したところです。

　LEDアレイのハンダ付けの形状に合わせ、アクリル板の表面を、微妙に（深さ1.2mm）削っています。


　フォグランプユニット内部に固定できるよう、バックプレートに、ベースプレートを溶着します。

　グレーのアクリル板は、リフレクターへの映り込みを軽減するため、タミヤのサーフェイサーを吹いてから、「セミグロスブラック」で塗装しておきます。

　バックプレートに、LEDアレイを接着し、下半分のLEDユニットが完成しました。


　上半分のLEDユニットは、下半分と連結できるよう、バックプレートに、固定用のプレート（1.5mm厚）を付けています。

　高さ方向は、リフレクター内部の天地に合わせて微妙に調整できるよう、取り付け穴を長穴としています。


　バックプレートに、LEDアレイを接着し、上半分のLEDユニットが完成しました。


　上下のLEDユニットを連結したところです。

　位置決めが楽にできるよう、上下のバックプレートの端面には、噛み合わせのスリットが入れてあります。

　上下のLEDユニットは、M1.7のビスで固定します。

　LEDユニットができたところで、いよいよ取り付けに入ります。


　LEDユニットを上下分割式にしたのは、このためです。

　両ユニットは、「リヤセンターフォグランプユニット」の白熱バルブの取り付け穴（φ27mm）を通せる、ギリギリの大きさになっています。


　まず、下半分のLEDユニットを固定します。


　上半分のLEDユニットを挿入し、内部で連結、ビスで固定します。

　左右シンメトリーになるよう、精確に位置決めしてから、リフレクターに接着します。

　LEDユニットを上下分割式にし、内部で組み立てることにより、ランプユニットを「殻割り」せず、防水性をキープしたままLED化することができました。

（つづく）

　以前の「FIA準拠・超高輝度LEDレインライト」の続編です。

　ドイツ本国から、個人輸入で取り寄せました。


　まずは、こちら。

　超高輝度赤色LEDのアレイを、仮に点灯させてみたところです。

　直視すると幻惑を覚えるほど、圧倒的な明るさです。

　画像では、オレンジ色っぽく見えますが、CMOSセンサが飽和してしまっているためで、ドミナント波長625nmの、純然たる赤色をしています。

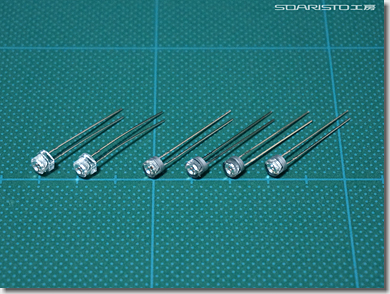

　OptoSupplyのFluxタイプの超高輝度赤色LED、「OS5RKAZ2C1P」を12行×3列（36連発）に配置し、光束は360lmになります。

　最終的には、60連発になる予定です。


　電源は、村田製作所のDC/DCコンバータ、「OKL-T/6-W12N-C」を使用し、最大14Vの入力電圧から2.5Vに降圧し、最大6Aの電流を供給できるようにします。


　チップ型のMOS FETを組み合わせ、超高輝度LEDの電源開閉回路を作製しました。

　ハイサイドスイッチとするため、PchのPower MOS FETを使用し、入力信号を反転するため、NchのMOS FETを使用しています。

　Power MOS FETは、SOT-23Fという、非常に小さいパッケージ（2.9×2.4mm）ですが、この大きさで、-30V, -6Aまで開閉することができます。


　ユニバーサル基板の上に、回路を構成しました。子亀基板の上に、孫亀基板が載る感じになります。


　親亀基板の上に、子亀基板が載りました。

　秋月電子の専用基板を改造し、非常にコンパクトに、電源供給・開閉回路を構成することができました。

（つづく）
