Alibaba.comで手配していたドライブレコーダー用液晶パネルが届きました。

『AliExpressで扱っていないのでAlibaba.comを利用 』

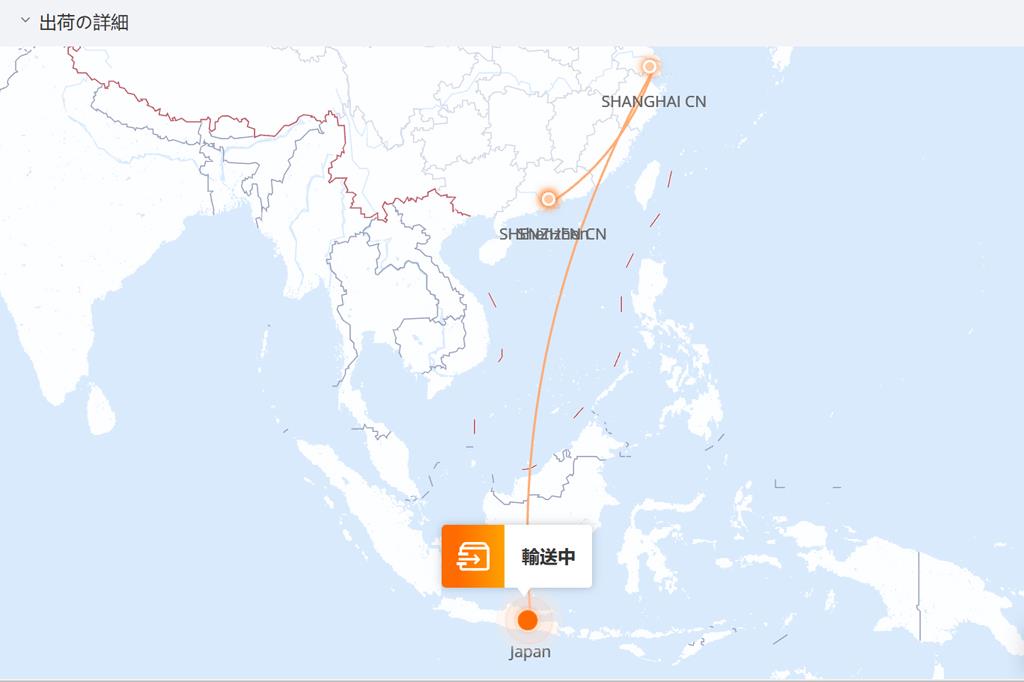

出荷の詳細として発送状態が確認できるのですが
なぜかインドネシアが『japan』に。

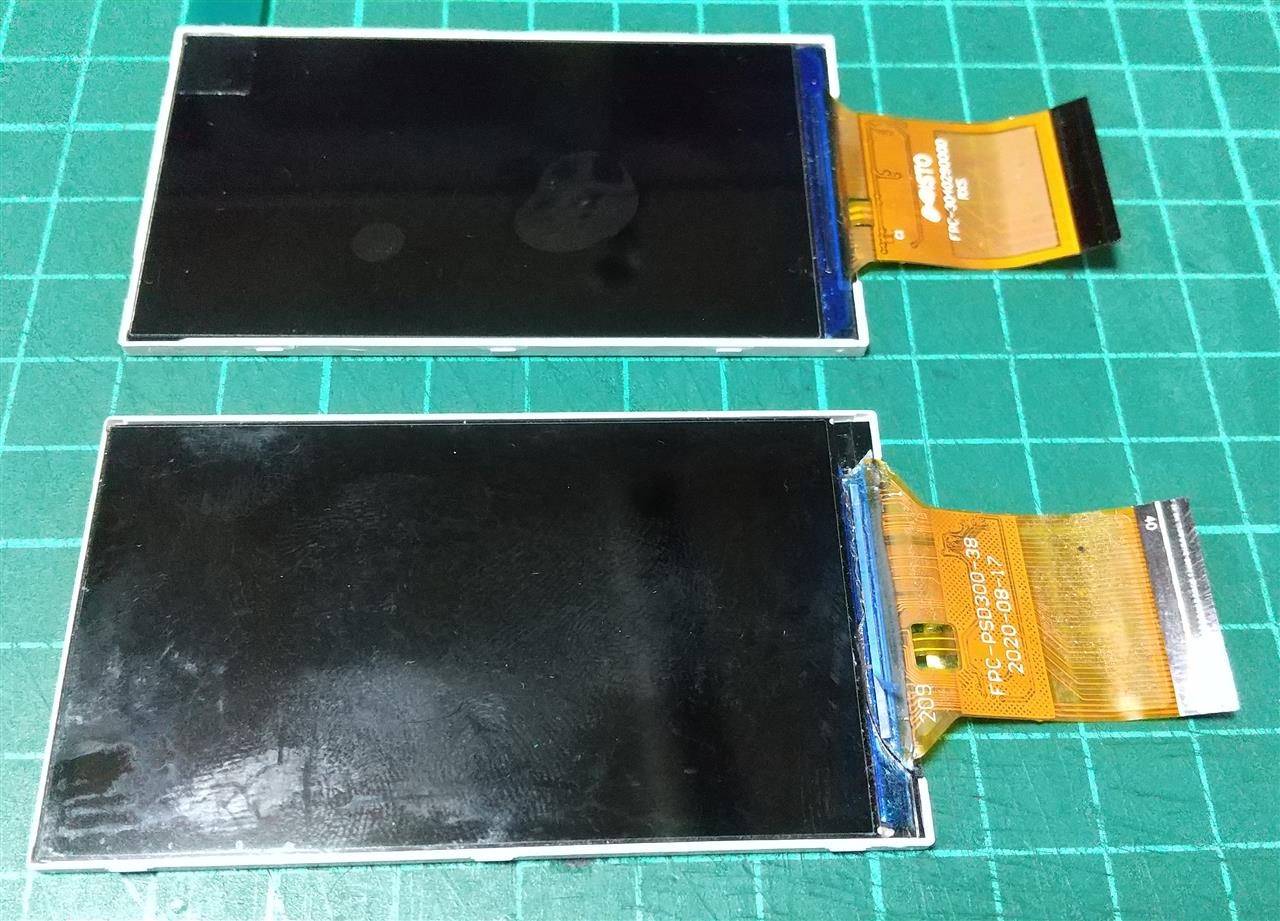

早速届いた液晶パネルとの比較
下が壊れた液晶パネル
上が届いた液晶パネル
FPCケーブルの表記や処理が異なっていますね。



こんな感じで壊れています。



仮接続で問題なく表示されました。


表面パネルに薄手の両面テープを貼り付け。

寺岡製作所
フィルム両面テープ NO.7075 #4を使用



表面パネルを貼り付けて修理完了です。


今回入手した液晶パネルの情報です。

メーカー：STO
Shenzhen Shengteng Optoelectronics Co., Ltd.

製品名：full viewing 480*640 pixels 3.0 inch lcd display
モデル番号：S3002L0-G
価格：809円
配送料：1804円


今回初めてAlibaba.comを利用しましたが特に問題なく取引できました。

家族用車２の事故で壊れたドライブレコーダJOMISE D530


事故の衝撃で台座から外れて、助手席足元に転がっており
さらに液晶画面が外れていました。
とりあえず液晶パネルを接続してみましたが割れていました。


このドライブレコーダー JOMISE D530は我が家の車計３台に搭載していますので
何かあった時の予備部材として保管していました。


いつかは修理したいと思い
AliExpressで交換用の液晶パネルを探してみましたが
扱っているストアが見つからず諦めていました。

仕様的には
対角サイズ：３インチ
寸法:74mm×42mm×2.1mm
インターフェイス：４０ピン
　1PINアノード
　2PINカソード



ところがAlibaba.comを覗いてみたところこの液晶パネルのメーカーが
サプライヤーとして参加していることが判明。



調べてみるとサンプルとして液晶パネルが１個から注文可能でしたので
早速手配しました。

早く届かないかな。

続く。

ジャンクで入手したハンドヘルド型デジタルオシロスコープ。
状態は『ディスプレイ割れ』



割れた液晶パネルの代替品を探すもタッチパネル付きばかり
型番は違うがタッチパネル無し品をとりあえず手配したが
搭載されているドライバーＩＣが違っていたため
画面全体が左上にシフトし、右側に縦縞が。


並行して手配していたタッチパネル付き品が届いたので
早速交換作業へ。
パネル比較
左が現行品、右が交換用でタッチパネルが付いています。



とりあえず接続して電源投入。
無事表示されました。
画面のシフトや縦縞はありません。



このままではタッチパネル分の厚みがあるためケースに収めることができないので

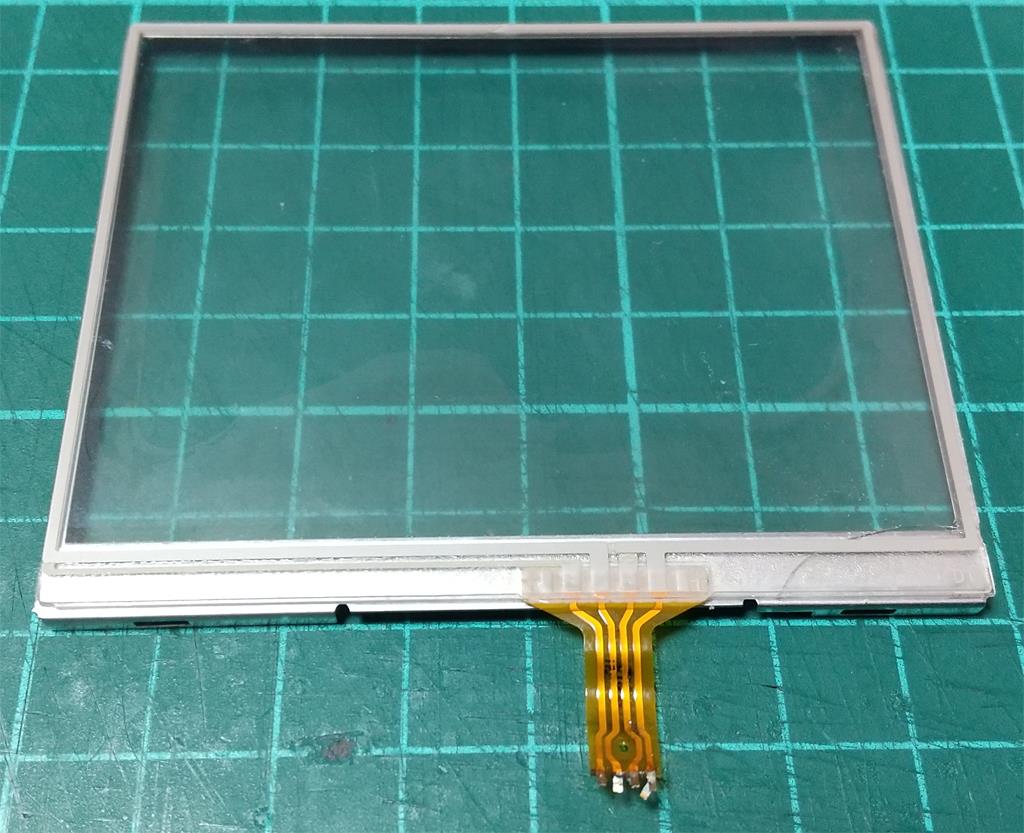

タッチパネルを外しました。
外し方はタッチパネルが取り付けられているＬＣＤパネルの前面フレーム（枠）ごと外しました。
元々付いていたＬＣＤパネルも前面フレーム（枠）が無かったのでタッチパネル付き品から
タッチパネルを外して使用していたのかもしれません。



ケースの収めて作業完了です。
無事に修理できました。

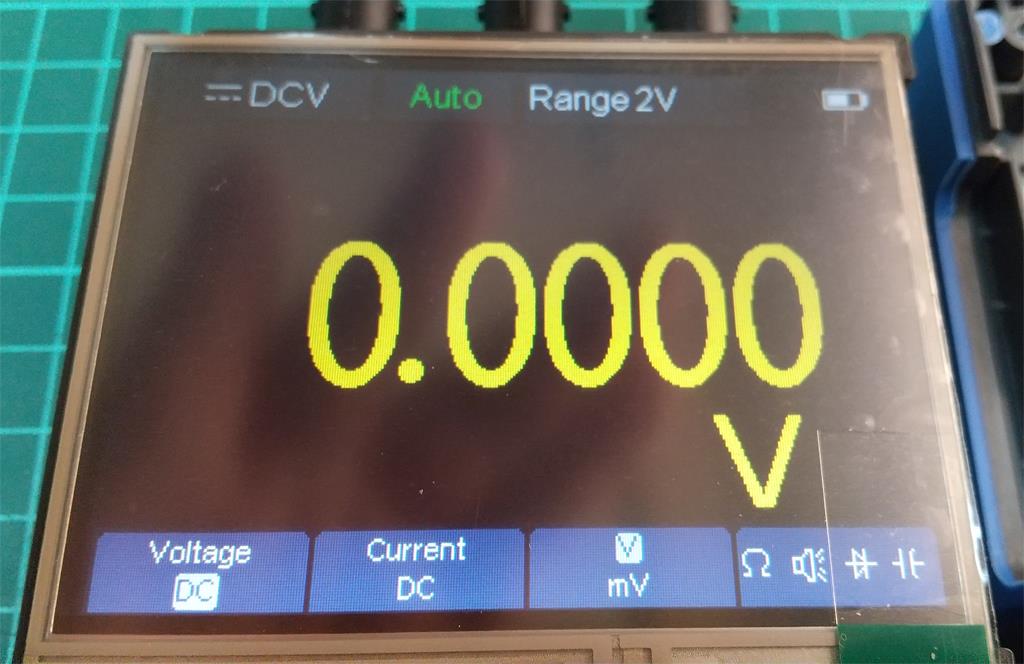

一通り機能確認しました。
言語も『日本語』が選択可能です。





画像右側が今回修理したOWON社　HDS2102S
画像左側が以前修理したHantek社　Hantek2D42

OWON社　HDS2102Sが画面サイズ（２.８インチ⇒３.５インチ）も大きく
性能も上のようです。
今後はこちらをメインに使います。



掛った費用をまとめてみました。
かなりお安く手に入れることが出来ました。

ジャンクのハンドヘルド型デジタルオシロスコープ。

状態は『ディスプレイ割れ』


修理のため交換用部品を探したがタッチパネル付きばかり

型番は違うがタッチパネル無し品をとりあえず手配。

手配してから気が付いたのが
搭載されているドライバーＩＣが２種類あることが判明。

念のため別途タッチパネル付き品を手配しました。


先に手配していた『型番は違うがタッチパネル無し品』が届いたので早速交換してみます。
現在の状態と交換用パネルの比較。


交換の為分解します。


パネル比較
左が現行品、右が交換用


パネルは黒い樹脂製のフレームに収まるのですが
交換用は若干幅が大きいのか上手く収まらず。


とりあえず接続して電源投入。
残念ながら画面全体が左と上にシフトし、右側に縦縞が。


多分、搭載されているドライバーＩＣの違いが出ているようです。
比較画像です。シフトしているのが判ります。



別手配しているタッチパネル付き品が届いたら再検証の予定。

ハンドヘルド型デジタルオシロスコープ。

先月ジャンク品を入手し修理したばかりですが


今回、性能の良い商品がジャンク品として出品されており
商品説明等から修理可能と判断し入札＆無事落札できました。

今回入手したハンドヘルド型デジタルオシロスコープは

OWON社のHDS2102Sです。
画像右側が今回入手のOWON社　HDS2102S
画像左側が以前修理したHantek社　Hantek2D42


ジャンクの理由は
『ディスプレイ割れ』との事でしたが
付属品も全て揃っておりほとんど新品に近い状態でした。

念のため外観チェック後に電源オン。

液晶が割れていますが動作はしているようです。
液晶パネルを交換すれば修理できそうです。



早速作業に掛かります。
分解します。

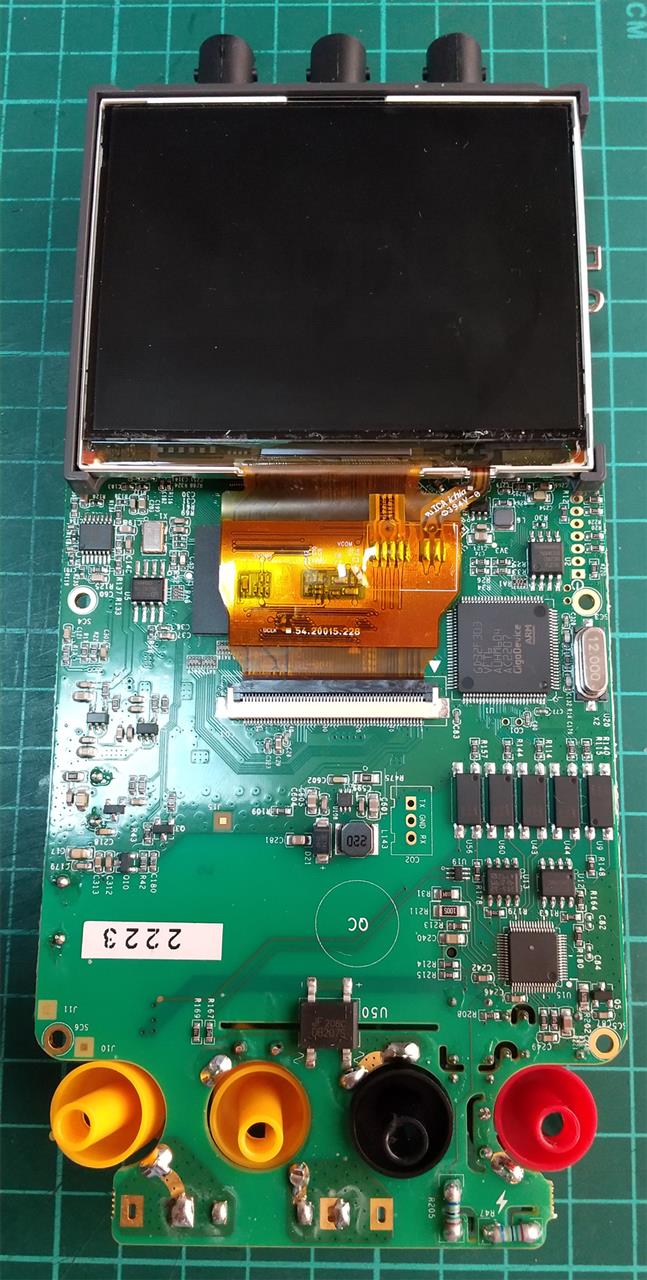

背面のケースカバーを外すとバッテリホルダが実装された基板が現れます。



さらに分解します。
２枚の基板で構成されています。
基板上の部品に焼損等が無いか調べました。


目視確認の結果は特に問題なしでした。


問題の液晶パネルを外しました。
パネルの右下部分に破損が確認できます。


液晶パネル単体の破損なのでこれを交換すれば修理できそうです
液晶パネルの素性を調査します。


製品仕様からは
対角サイズ：3.5インチ
解像度：320(RGB) X 240
インターフェイス: 54ピン


パネル裏面に型番等の記載がありました。



これで調べてみましたがヒットするのはタッチパネル付きばかりでしたが
型番違いで使えそうなタッチパネル無し品が見つかったので
AliExpressで手配を掛けました。

続く。
