奥さんから『お風呂のリモコンが変』と。

見てみると給湯器の台所リモコンの表示がおかしくなっていました。


この給湯器は２０１２年６月２３日に新品交換し、
１０年経過した２０２２年に「点検お知らせ機能」で

『８８８』表示からのガス給湯機器の健康診断
点検しており今年で１２年経過です。

今回、症状としては

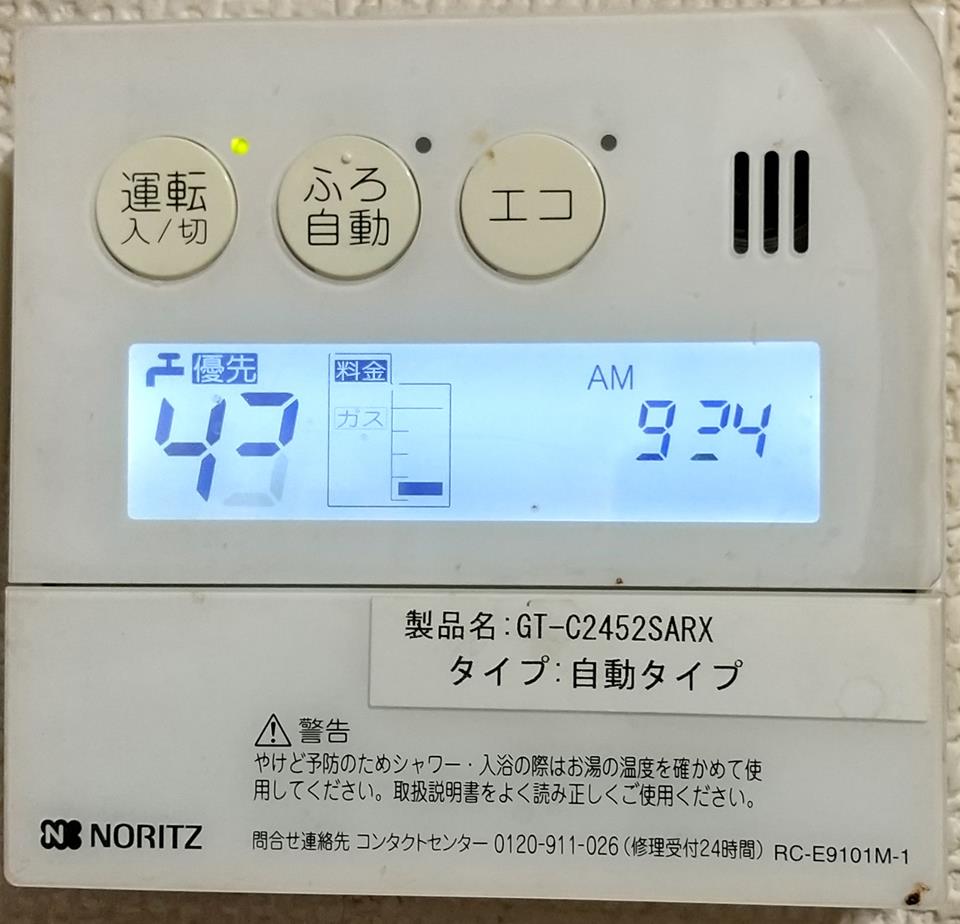

『ＬＣＤのセグメント不点灯』です。
温度、時計の時刻表示部分で完全な不点灯ではなく薄っすらと表示されています。
給湯器購入時に入った保証は”長期保証７年”でしたので既に保障期間外。


状態を確認するため分解し基板を診てみました。

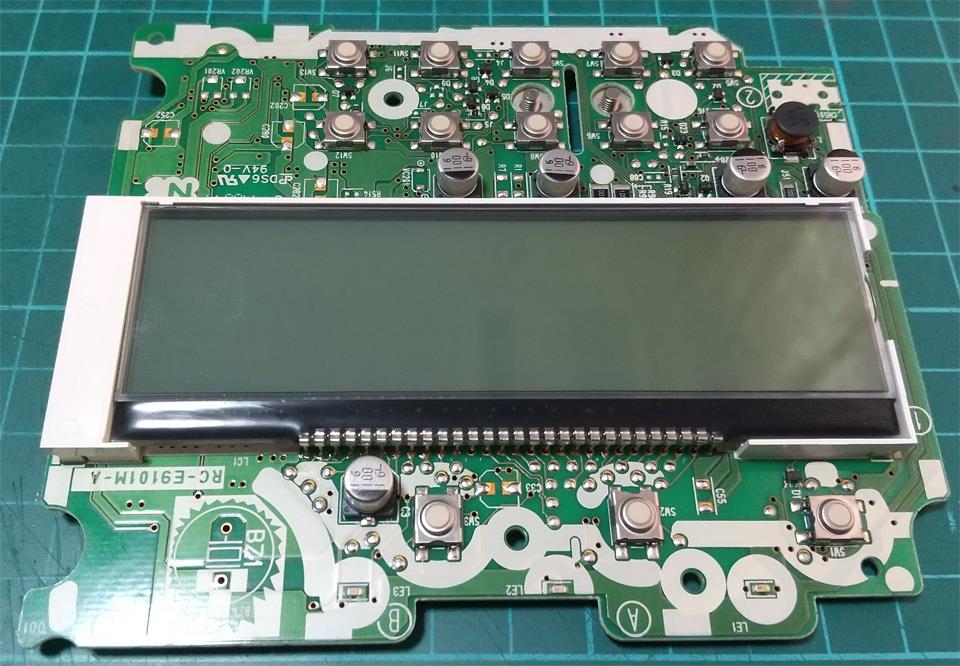

表面：
問題のＬＣＤモジュールは導電ゴムを介しての接続ではなく直接リードが出ているタイプなのでこの部分での接触不良はなさそう。

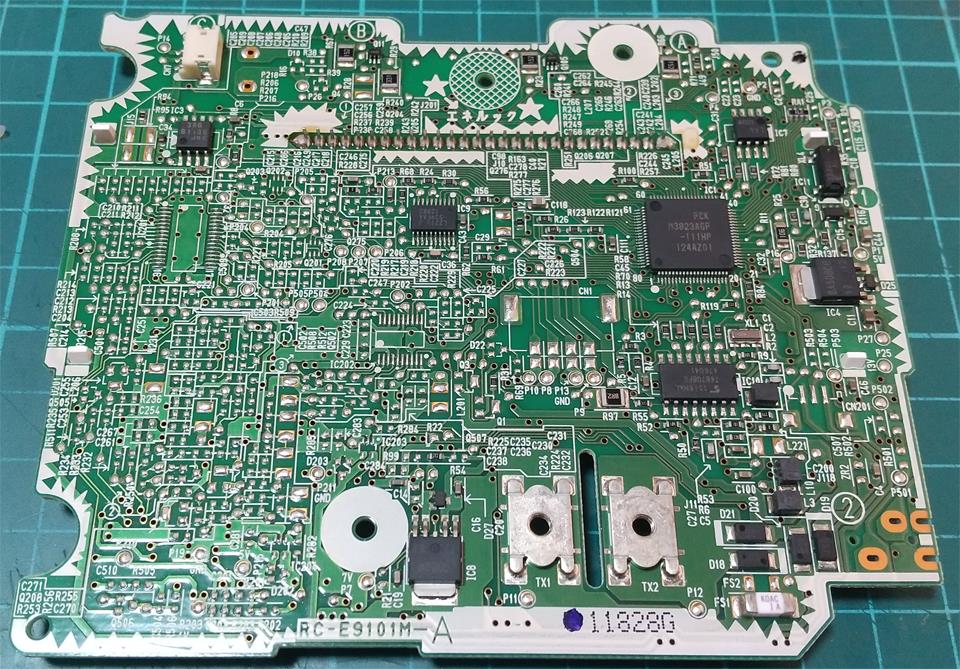

裏面：
全体の制御は、ＬＣＤ駆動制御回路内蔵のルネサス８ビットマイコンM3823AGFで行っておりSEG,COMラインはＬＣＤモジュール直結です。


ＬＣＤモジュールのリード部分は特に半田クラックは無し。
念のため再半田しましたが状況変わらず。
ＬＣＤモジュールの不良と判断しました。


修理ですが、ＬＣＤモジュール単体の入手は難しそうです。
台所リモコン　新品だと17,000円位です。
今回は ジャンク品”未確認/現状品”として
風呂/台所リモコンのセットを1,300円で入手できました。

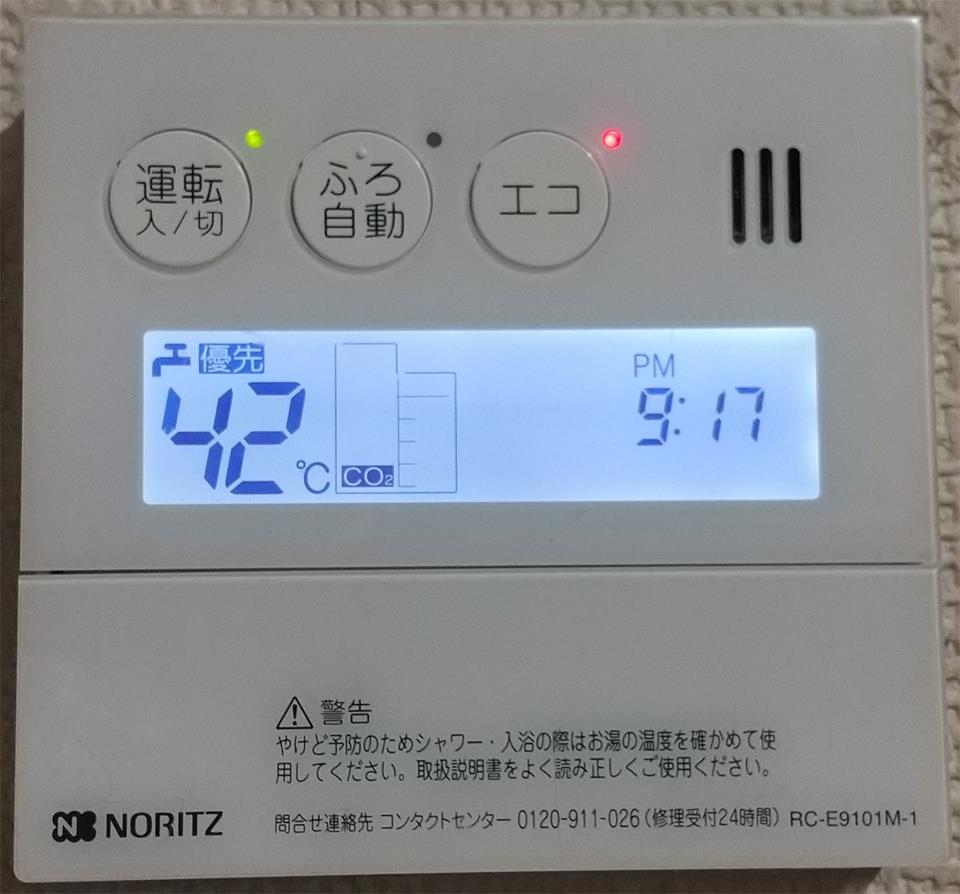

ジャンク品でしたが問題なく動作し無事交換完了しました。

2021年7月6日
AliExpressで注文したハンディークリーナーに使うバッテリーです。

注文時に
『10月5日以前に納入又は全額払い戻し』となっていましたが

トラッキング情報を確認すると

8月10日『日本国内に到着』となっているがその後親展なし。



購入期限前に『商品が届かない』とメールをしても返信なし。
購入者保護期間を延長するも進展なし。


9月29日に紛争提起。


10月5日AliExpressの審判の結果、代金返金の方向となりました。

結果、3ヶ月待たされました。。。


仕方が無いので別のショップに発注掛けました。

ハンディークリーナー
長続きしないのです。
もう１０年以上前に購入した物。

バッテリーが寿命かな？と言うことで分解。

タブ付きニッカド電池４本組でした。

AliExpressを漁ってみると幾つかヒットしました。

充電式バッテリー,1.2V,2200mAh,ni-cd,はんだタブ付き,電動ドリル,ドライバー,電動工具セル用
仕様:
モデル: sc充電式バッテリー
容量: 2200mah
サイズ: 4.25x2.2cm
ターミナルタイプ: フラットトップ、はんだテープ付き
化学: NI-CD

納期は掛かりますが送料含めて一番安いこれに決定し注文。

２００７年９月に交換した浴室と洗面台の換気扇用タイマー。

最近調子が悪くなってしまいました。
約１０年の寿命でした。
品番はWK５２９２K　ご苦労様でした。

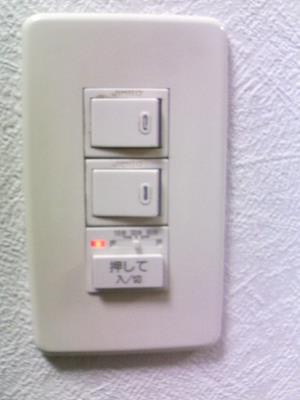

今度の浴室換気スイッチは品番ＷＮ５２９３です。


パネルを外して交換作業開始


交換作業終了。
今度は電子式なので長持ちするでしょう。

別の部屋で使わずに眠っていたS社製石油ファンヒーター。

年末の掃除で久しぶり（４年かな？）に動作させてみました。
とりあえず、外観から判る埃は綺麗にして。

電源を入れると点火はしますが、１０分ほどで消火。
炎の色が安定しません。

燃焼検知用のフレームロッドは赤熱していますが先の方に付着物があります。

と言うことで”燃焼検知不良”と判断して分解。

外装ばらして、基板外して、内部の埃を除去。

フレームロッド先端には炭化したような汚れが付着していました。
これを除去。

さらに、ポンプ部のフィルターも清掃。

逆の手順で組み立て。


問題なく燃焼するようになりました。
画像は赤熱したフレームロッド。

今夜、この石油ファンヒーターの連続動作も兼ねて新しい年を迎えます。
