液晶版ＦＣコマンダー

みん友さんから『液晶を交換してほしい』との事で
修理の依頼を受けていました。

AliExpressを利用して交換用の液晶パネルを手配していましたが
先日届いたので早速交換を行うことに。

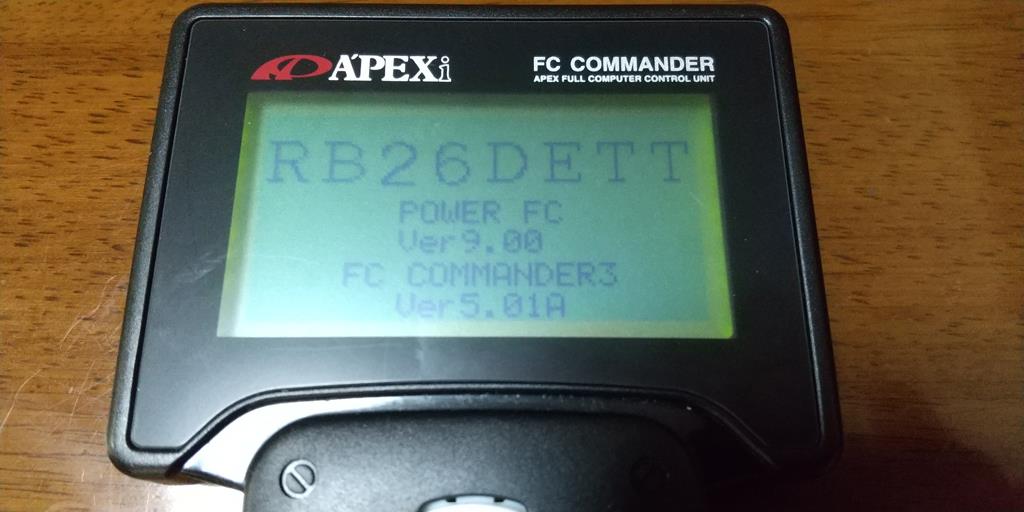

まずは現在の状態を確認。
見えなくは無いですが表示が薄くてコントラストが低いです。


いつものように青タイプの液晶パネルに交換します。

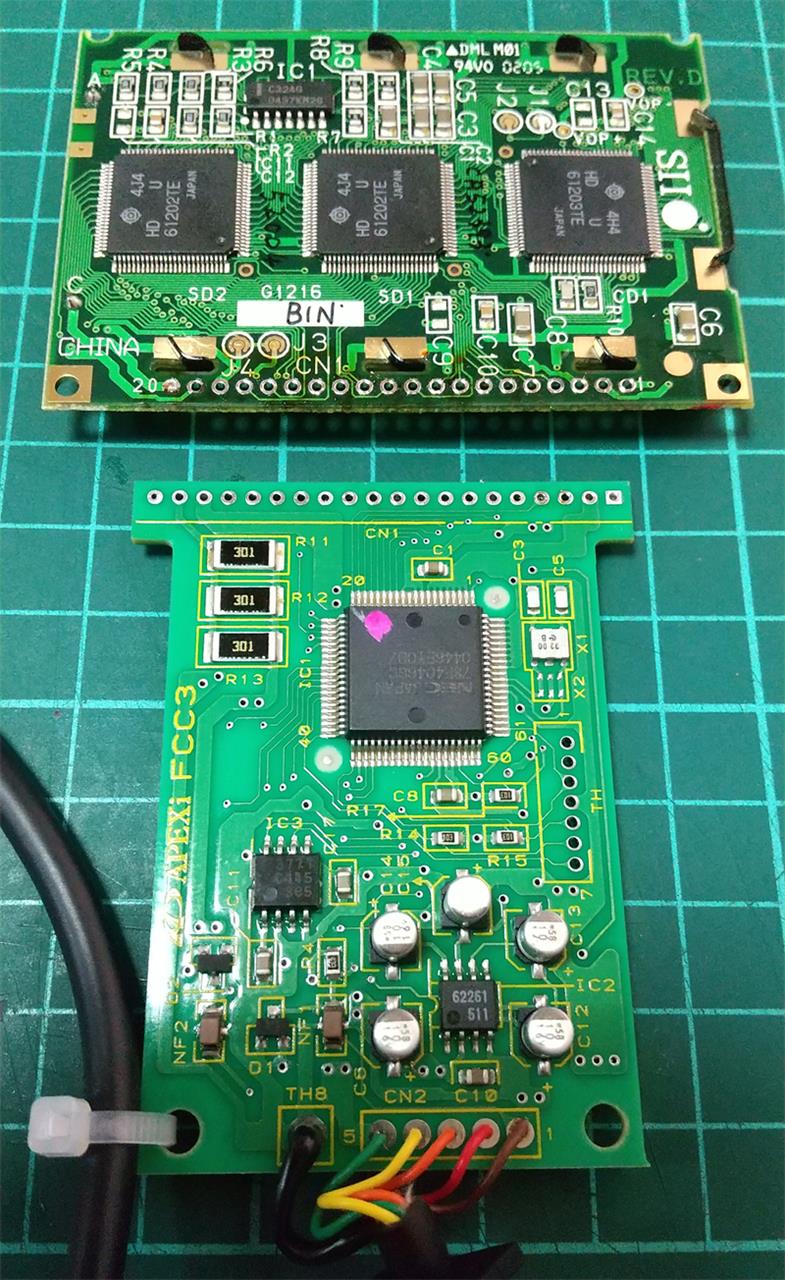

まずは現行の液晶パネルを分離します。

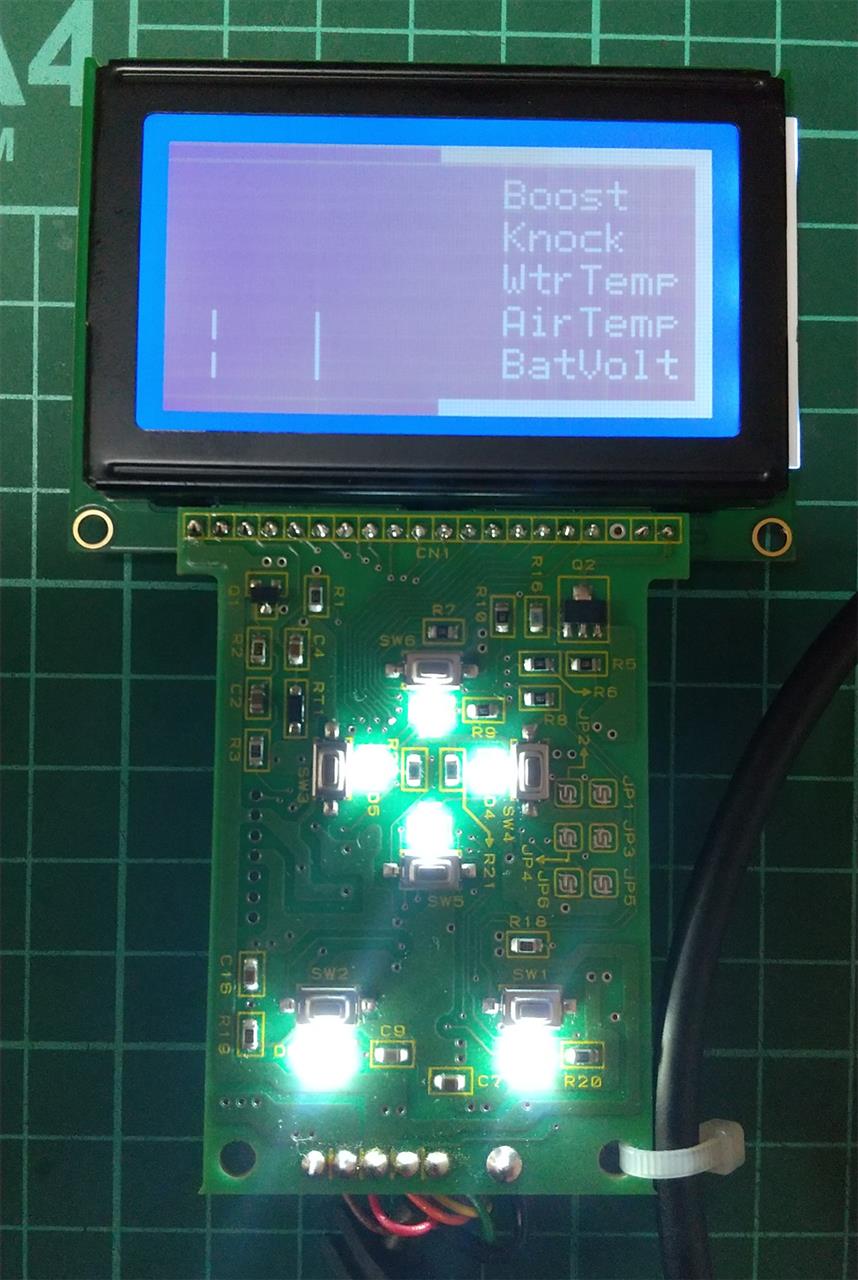

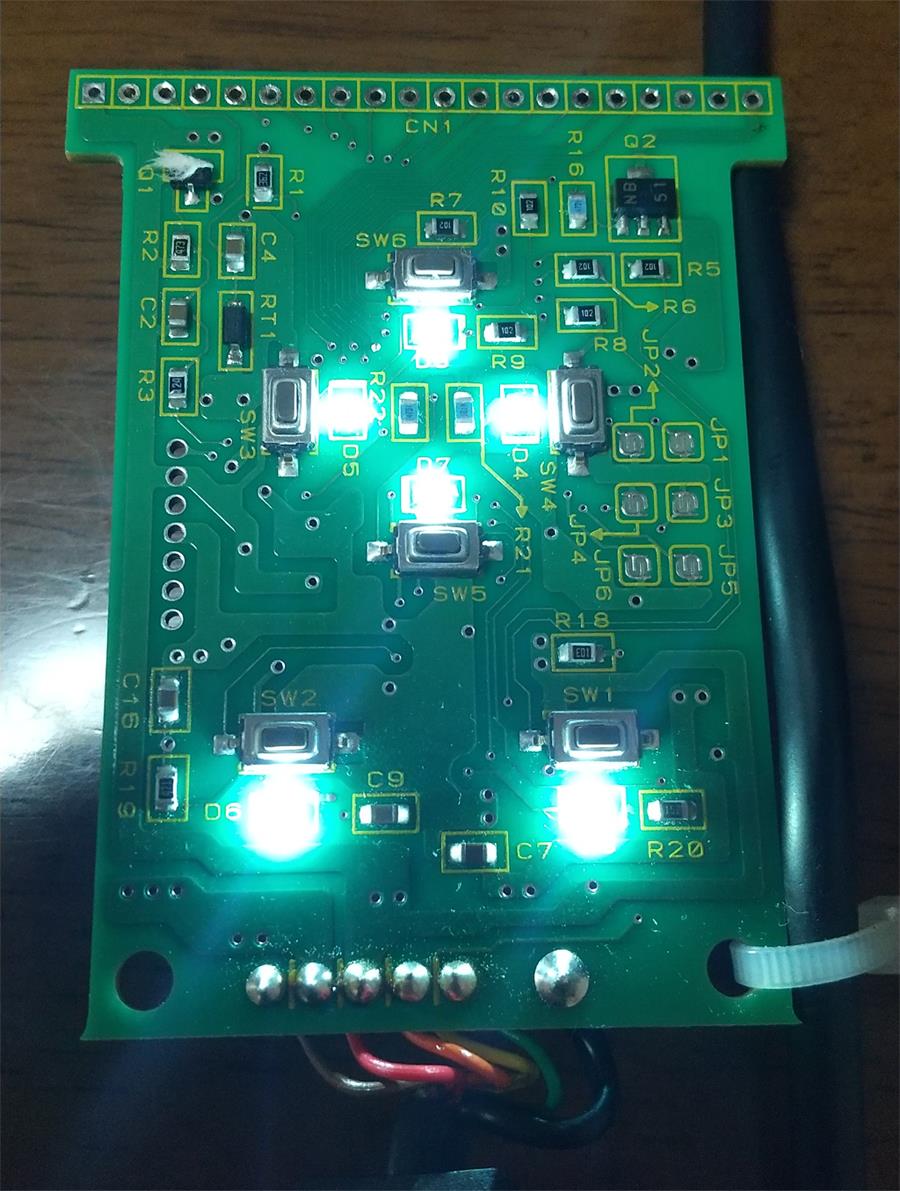

ついでに操作部のＬＥＤは白色品に交換しました。

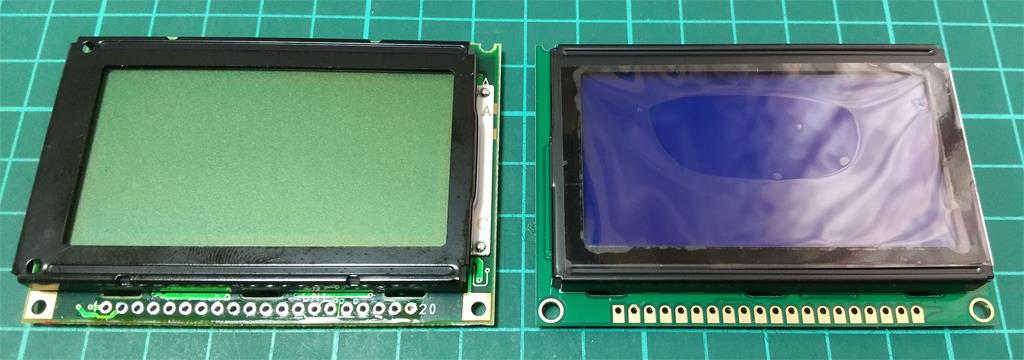

新旧の比較。


新しい液晶パネルに交換して作業完了と思いきや

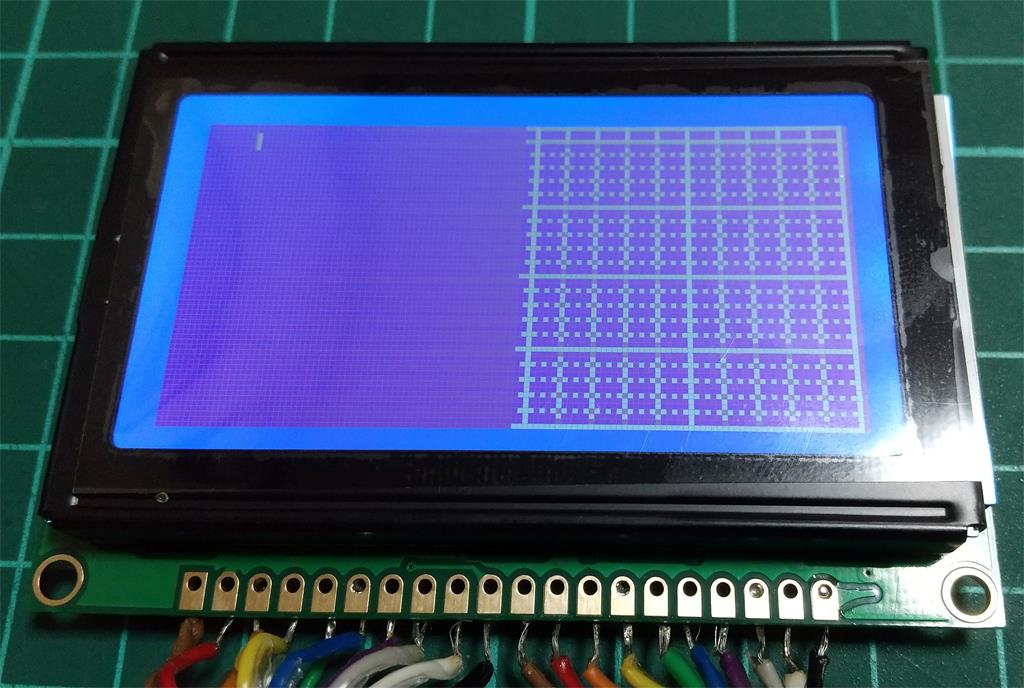

電源投入で画面の左半分が表示されません。


液晶パネルは左右２つの画面に分割して駆動しています。
駆動するセグメントドライバは信号線のチップセレクト入力により制御され
左半分はＣＳ１信号が該当します。


原因として考えられるのは
・ＣＳ１信号が供給されていない。（ハンダ付け不良など）
・液晶パネルの不良。

と言うことで、まずは外観チェックを行いテスターでＣＳ１信号のパターンに問題がないことが確認できました。

残るは液晶パネルの不良と言うことで液晶パネルを交換しましたが結果は同じで画面の左半分が表示されません。

今回、液晶パネルは５個手配していたのですがこの時点で２個が不良？

念のためデジタルオシロでＣＳ１信号が出ていることも確認しました。

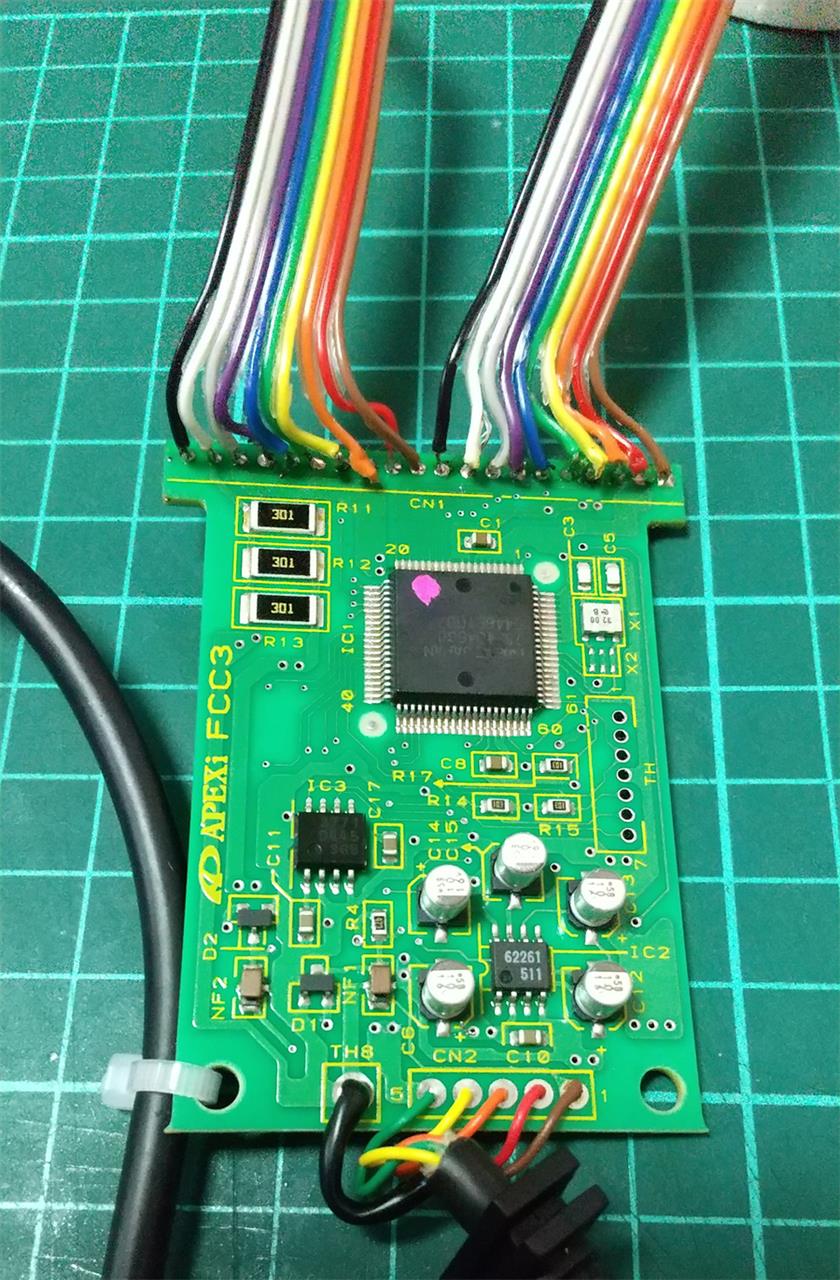

切り分けを行うためリボンケーブルで液晶パネルを接続できるようにして

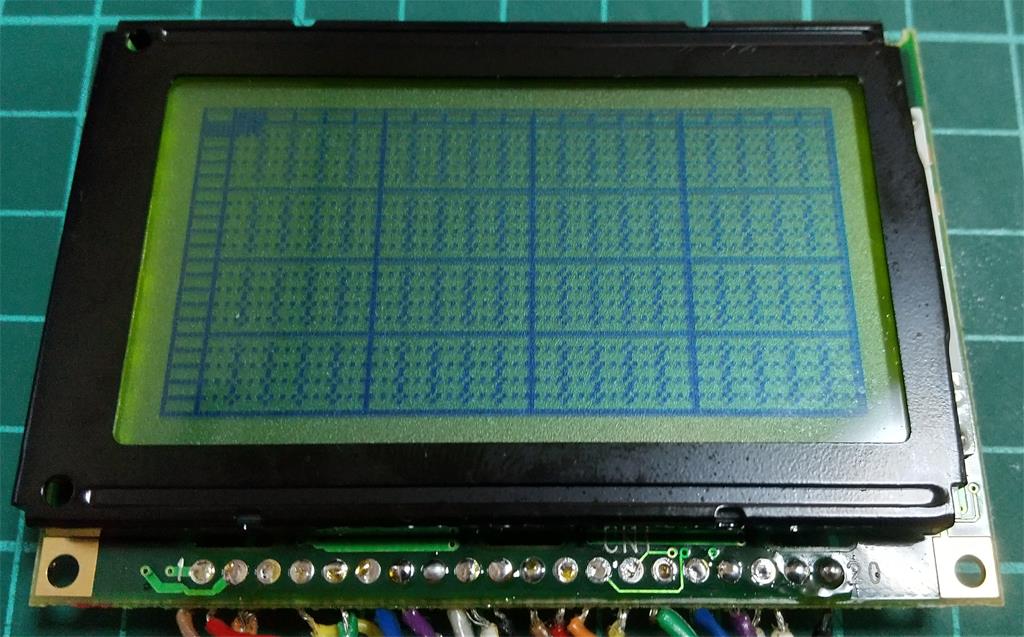

今まで使用していた液晶パネルを接続し問題なく表示されることを確認。

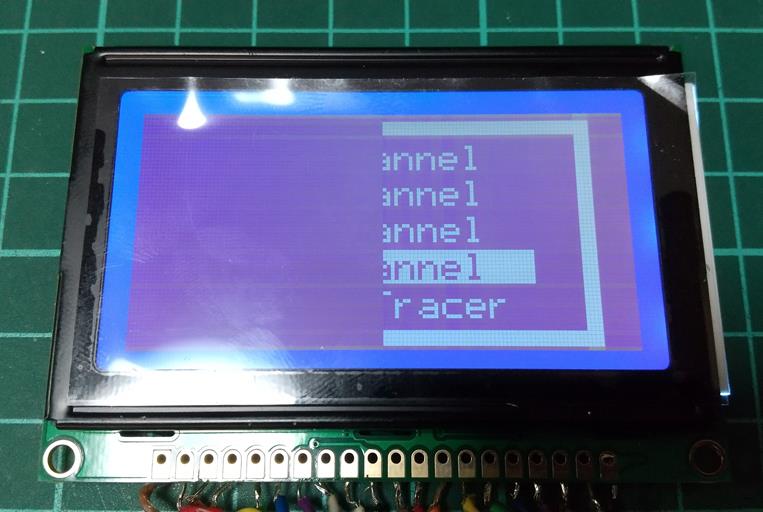

残りの液晶パネルを接続するも全て同じ状態。




手配した５個全てが不良品と判断。

今回購入したストアからは結構な数を購入しているがこんな事は初めてです。
この商品のお客様レビューを確認したら７月に同様な事象があったと投稿されていました。


早速、AliExpressに画像を添付して紛争提起しました。

程なくしてストアからメッセージが。
『5人全員がこのような問題を抱えているなら、何かが間違っているに違いありません!
画像を提供してください、我々はそれを解決するためにエンジニアを見つけるでしょう!』
注：アリババ翻訳

デジタルオシロでＣＳ１信号を確認した事と画像を送りました。

現在ストアからの連絡待ちです。
