液晶版ＦＣコマンダー。
特に劣化はないようですがこの液晶は見難いです。

青色液晶モジュールに交換します。

また、ボタン部分も白色LEDに交換します。

登録車両ではないのでブログに記載です。

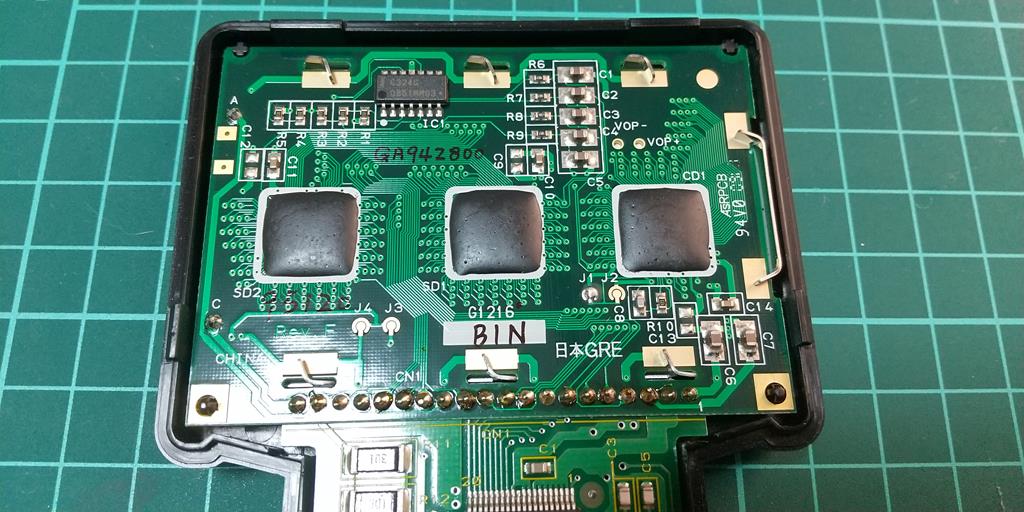

裏蓋を開けたところ。
液晶モジュールは日本ＧＲＥ製でした。


液晶モジュールを取り外します。
液晶モジュールはピンを介して半田付けされているので、まずはピンを抜いた後
ホットエアーガンを使用して外しました。


接続完了です。
但し、このままではLCDコントラストとLED輝度調整がFCコマンダーでの調整範囲外となるのでLCDコントラスト調整用抵抗の追加と、LEDバックライト用電流制限抵抗の変更が必要となります。１８ピンの絶縁忘れずに。（絶縁忘れて取り付けてしまいLCDモジュール側でパターンカットしました）


パワーFCに接続して動作確認。
問題ありません。
見易くなりましたね。
ボタン部分は緑色のLEDです。

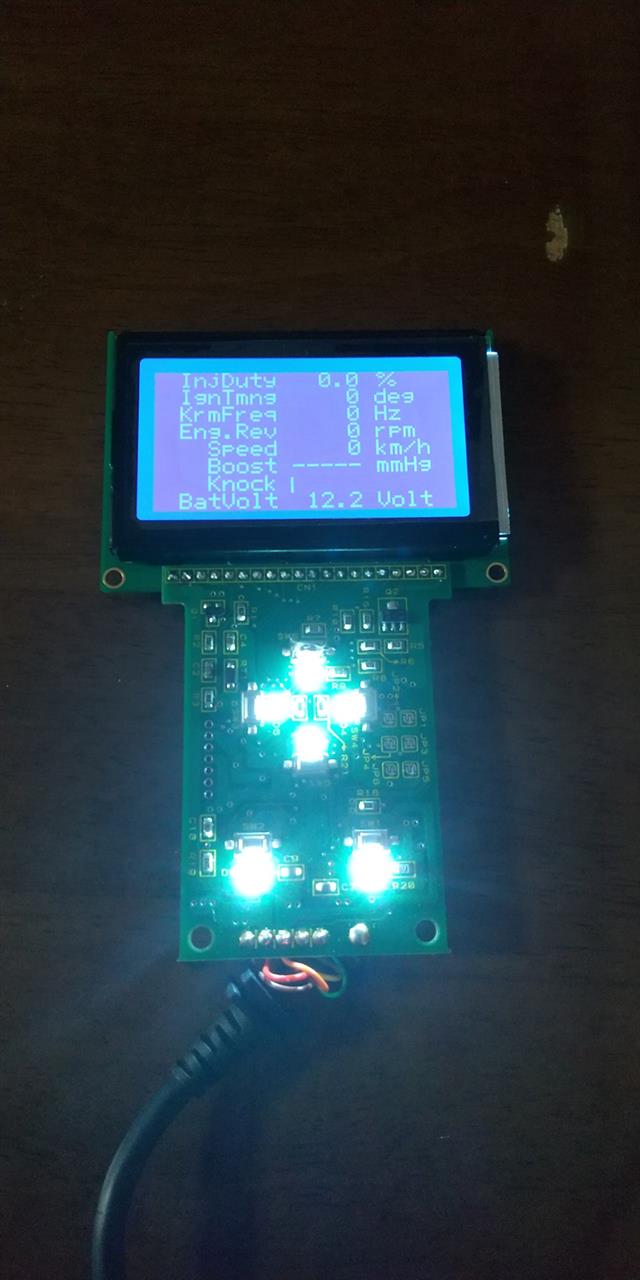

白色LEDに交換しました。



ケースに入れて作業完了です。

２００５年８月２９日から始まった禁煙。

今日で１５年経過。明日から１６年目に突入です。

毎年８月２９日は禁煙記念日と決めています。
（８月２９日は”やきにく”　　焼き肉の日でもありますね）

自分へのご褒美は。。。　今年はなし。。。

追記：
奥さんが近くのコンビニで買ってきてくれました。

入手していたリクエストスイッチ。
暑くならないうちに交換作業を行いました。

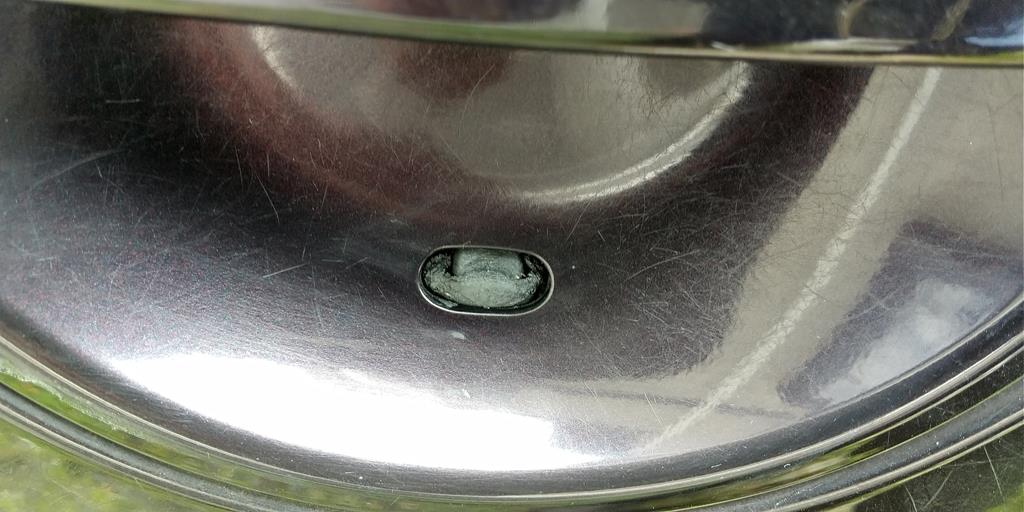

こんな感じで表面のゴムが加水分解？してスイッチの反応が悪くなっています。

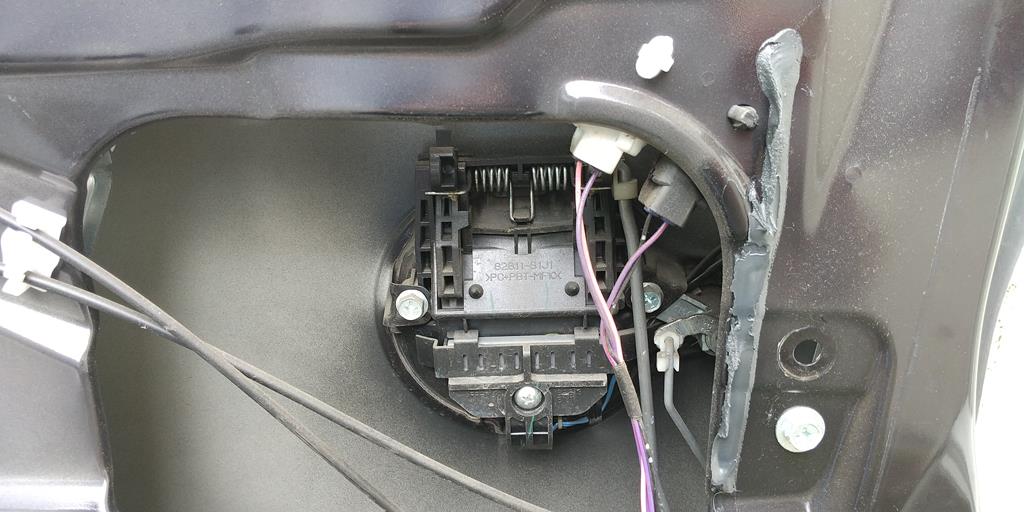

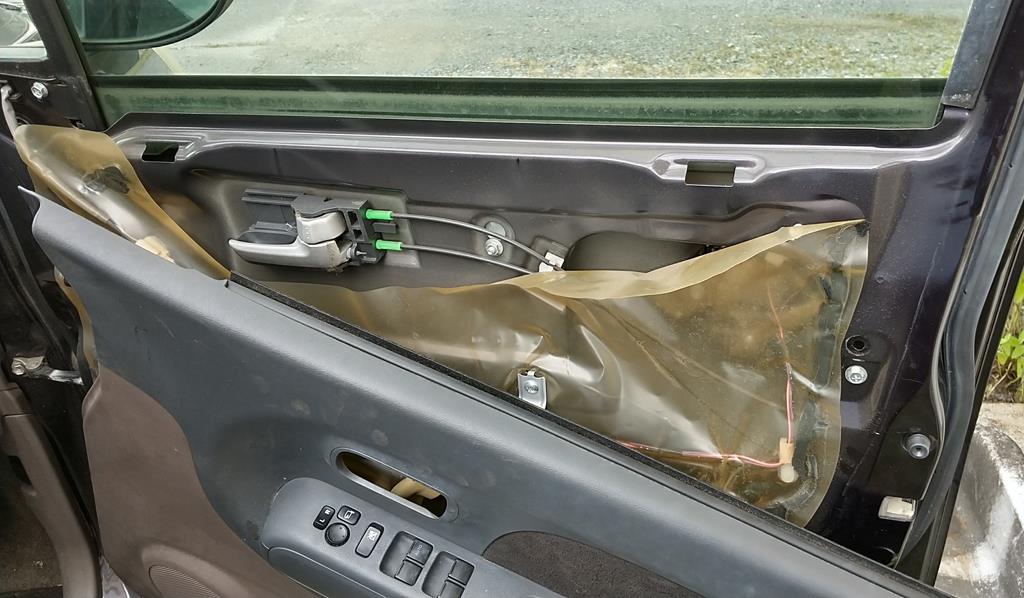

内張りを外します。

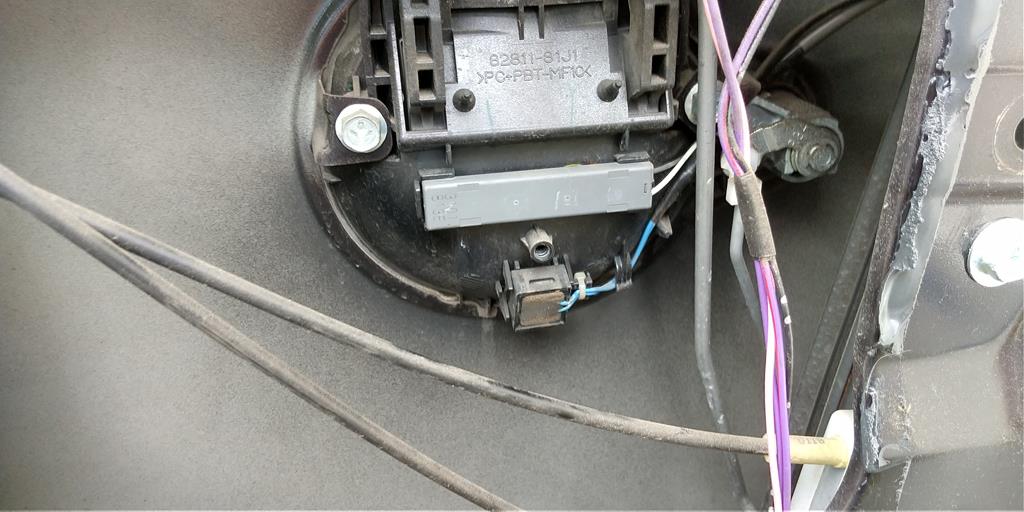

ハンドルの内側カバーを外し、リクエストスイッチを交換します。
詳細な写真は撮り忘れました。。。


内張りを戻して作業完了です。

綺麗になりました。


ルーフモールの交換作業が残っていますがこちらは後日。

家族用車２。

急遽用事が入ったとの事で朝早くから出掛けてしまった。
ルーフモールとリクエストスイッチの交換は後日実施となりました。

液晶版ＦＣコマンダー。
液晶が見難くなっています。

今回、青色液晶モジュールに交換します。

登録車両ではないのでブログに記載です。

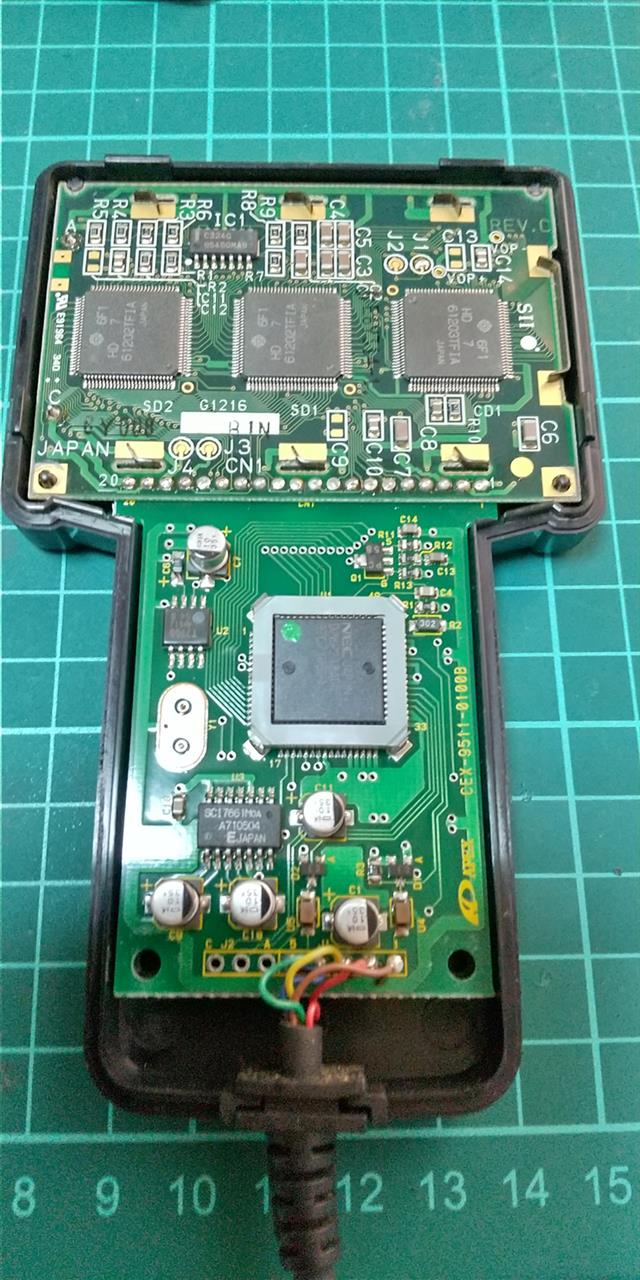

裏蓋を開けたところ。
液晶モジュールはSII製でした。


液晶モジュールを取り外します。
この製品は、制御基板と液晶モジュールの半田付けが
ピンを使用しての半田付けではなく、スルーホールを介したはんだ付けのみですね。

ホットエアーガンを使用して外しました。



接続時、制御基板側の１８ピンを絶縁します。

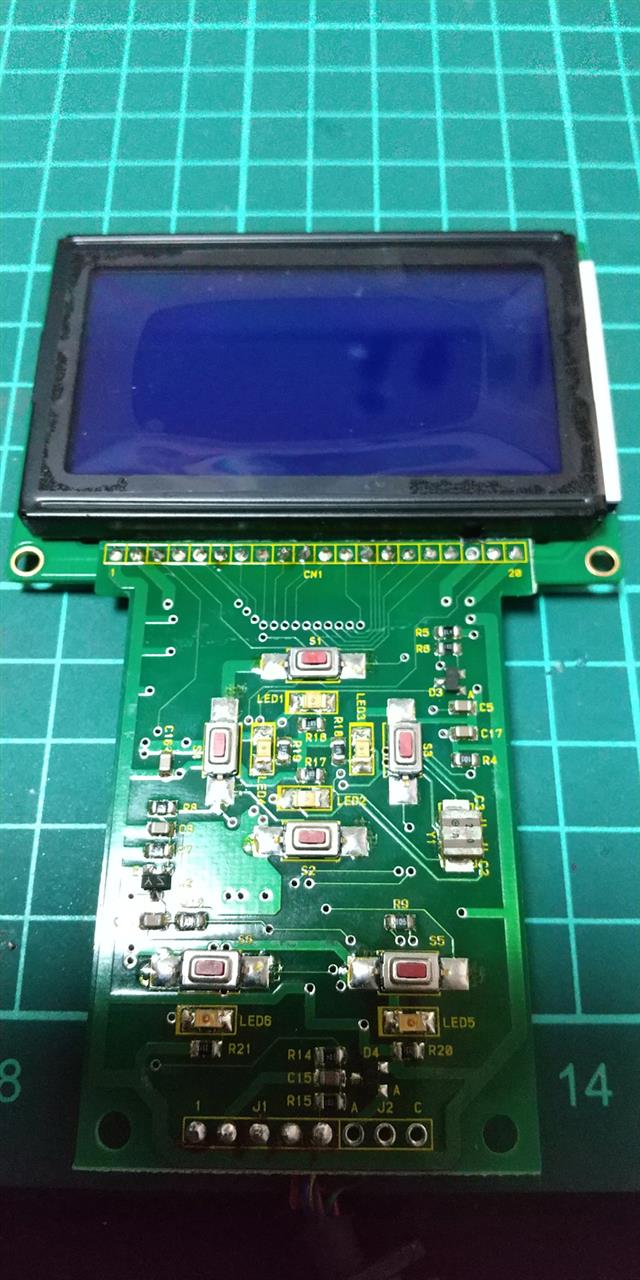

接続完了です。
但し、このままではLCDコントラストとLED輝度調整がFCコマンダーでの調整範囲外となるのでLCDコントラスト調整用抵抗の追加と、LEDバックライト用電流制限抵抗の変更が必要となります。

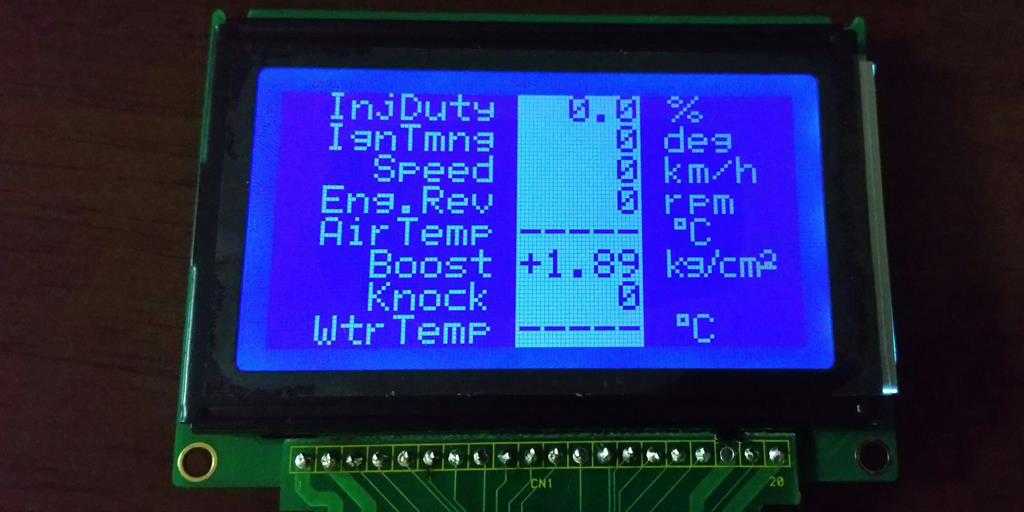

パワーFCに接続して動作確認。
問題ありません。

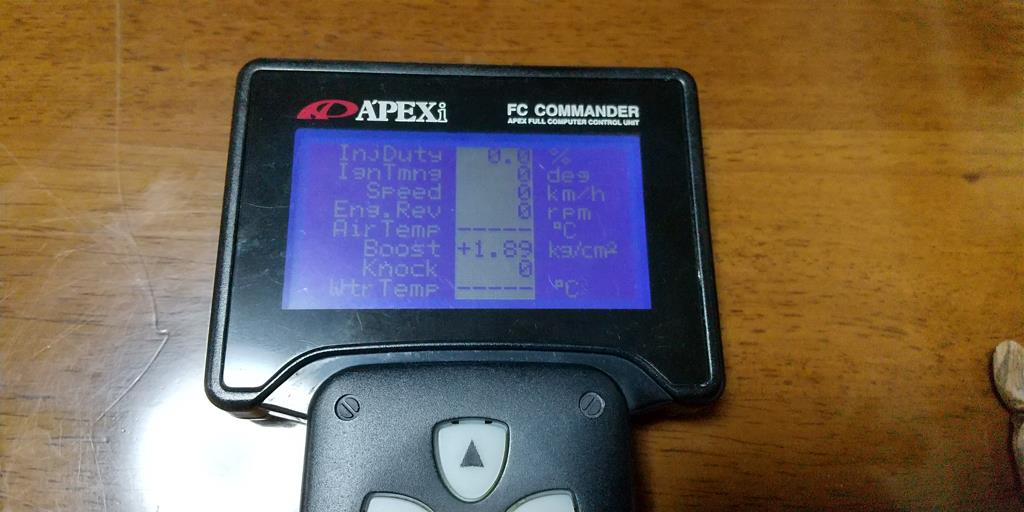

見易くなりましたね。



ケースに戻して作業完了です。
