エアコン修理依頼中のＳＷ２０

ダッシュボードを取り外したとの事で
見学してきました。

但し、日程の調整がつかず不在の時に伺うことに。

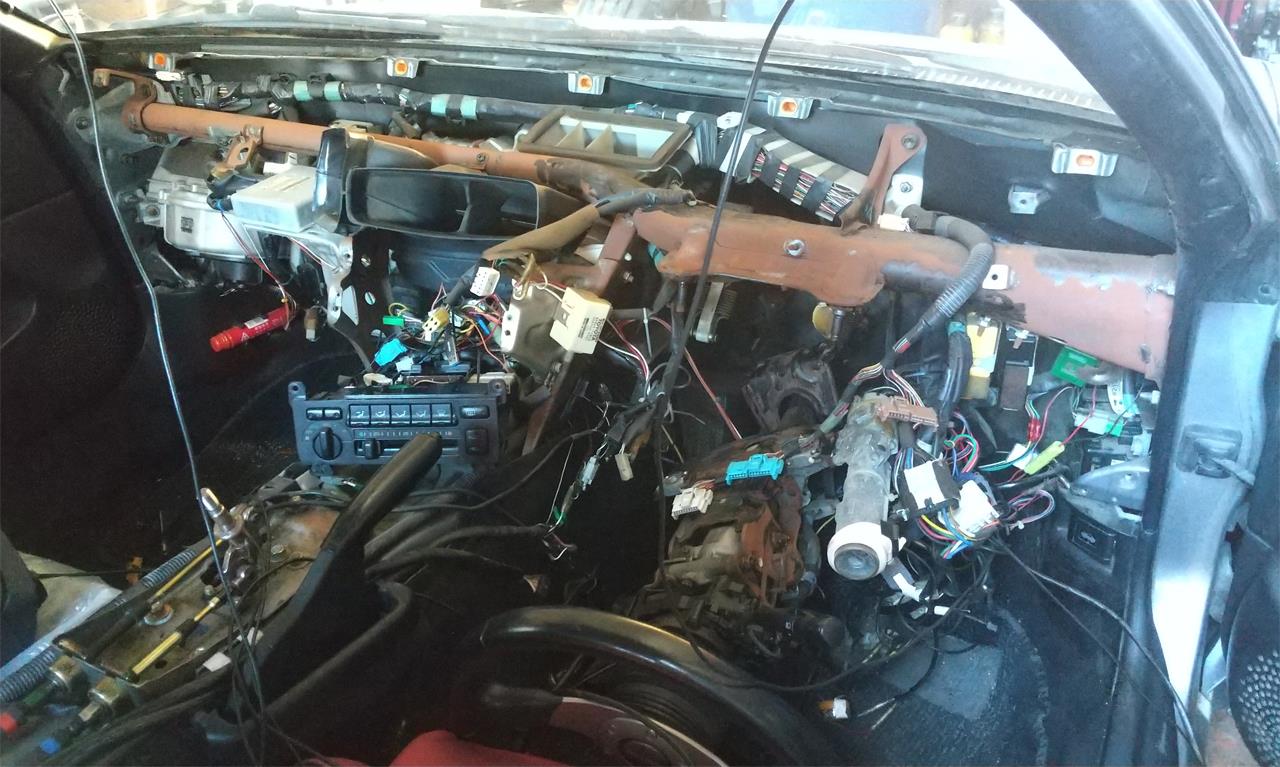

早速覗いてみましたが
インストルメントパネルリインホースメントが錆さびです。


錆チェンジャー塗りたいですね。
何か対策必要？
色々聞きたいことがあるので別途再訪問の予定。

帰ってからインストルメントパネルリインホースメントの品番確認し
モノタロウで検索すると手配は可能なようです。


作業前の準備中に発覚した

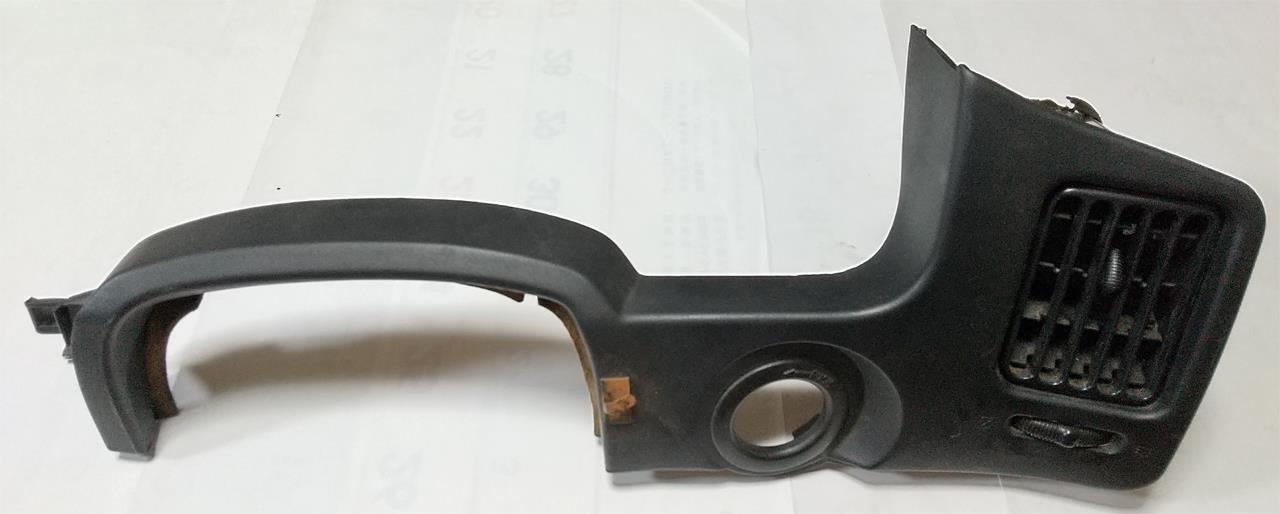

運転席側インストルメントパネルレジスタASSYのフラップ破損。

エアコン修理完了で戻ってきたら作業しようと思っていましたが
取り外された状態だったのでこれだけ回収しました。


フラップを連動するロッドが破損していますが修理のため
分解すると軸受け部品もぼろぼろなはずなので合わせて修理します。

以前、
インストルメントパネル レジスタASSYの軸受け２種をアクリル板から削り出して
修理しました。
『2024/01/01 インストルメントパネルレジスタASSY修理』


最近、ヤフオクで
『エアコンルーバー（吹き出し口）リペアパーツ【軸受、リンク】』なるモノが出品されています。
構成品は軸受け３種とリンクのようです。

ノブ（つまみ）が付いたルーバーの軸受けもあるようなので確認してみました。
よく見ると亀裂が入っています。


ばらしたら崩壊しました。


アクリル板より削り出しで作成。


修理４点セット


修理完了。

交換用の液晶パネル待ちだった液晶版ＦＣコマンダー

７月１７日にAliExpressで手配して本日２０日に届きました。

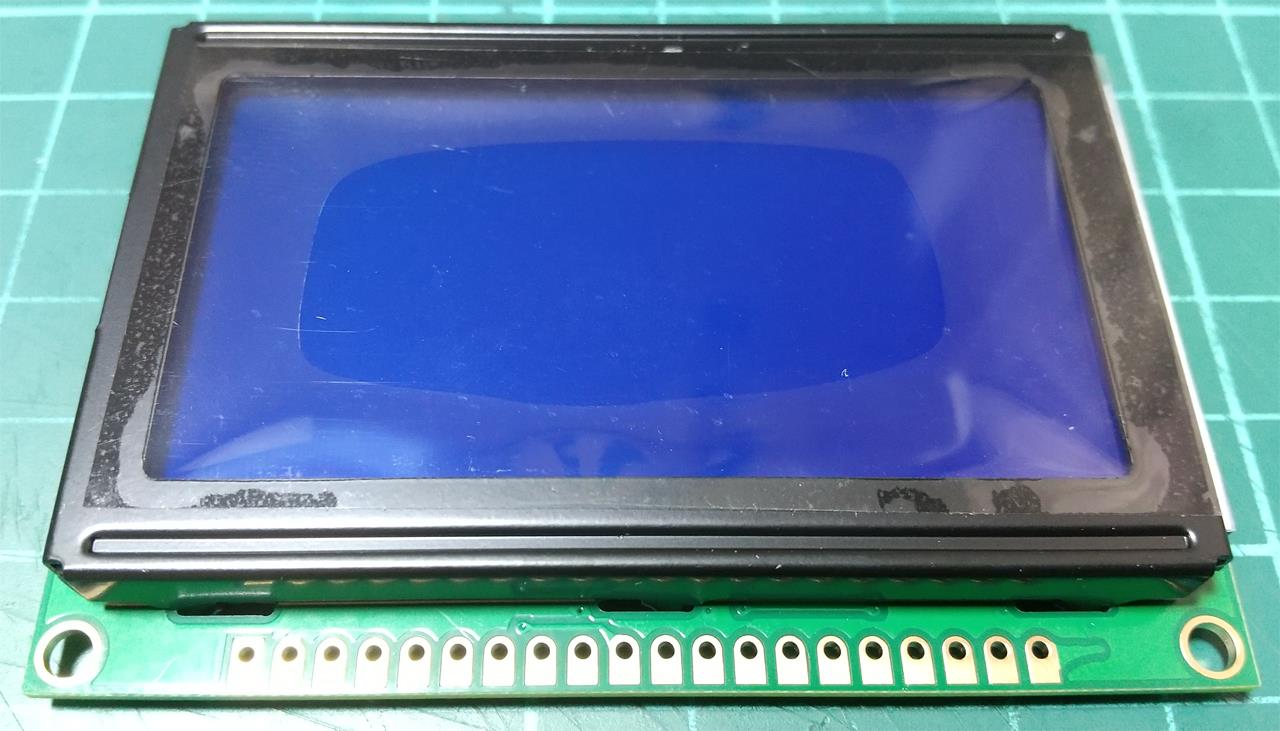

今回は型番：WG12864B　をチョイス。


とりあえずバックライトＬＥＤの制限抵抗見直し、コントラスト調整見直しで取付。
『画面の左半分が表示されない』事象が発生。
これは液晶版ＦＣコマンダーの『液晶パネル制御のバグ』『みん友に公開』で
『CS1信号有効時とCS2信号有効時でE信号とR/W信号の制御に違いがある』ためです。
液晶パネル側ドライバのプロセスシュリンクによりマージンが吸収できなくなり発生しています。
現在入手可能な液晶パネルは４種類ほどありますが全てでこの事象が発生する可能性があります。


対策は１６ピン（ＲＳ信号）、２ピン（ＶＳＳ）間にコンデンサを追加します。
用意するもの
・積層セラミックコンデンサー　180pF50V
・ガラス繊維絶縁チューブや熱収縮チューブ等のショート防止部材

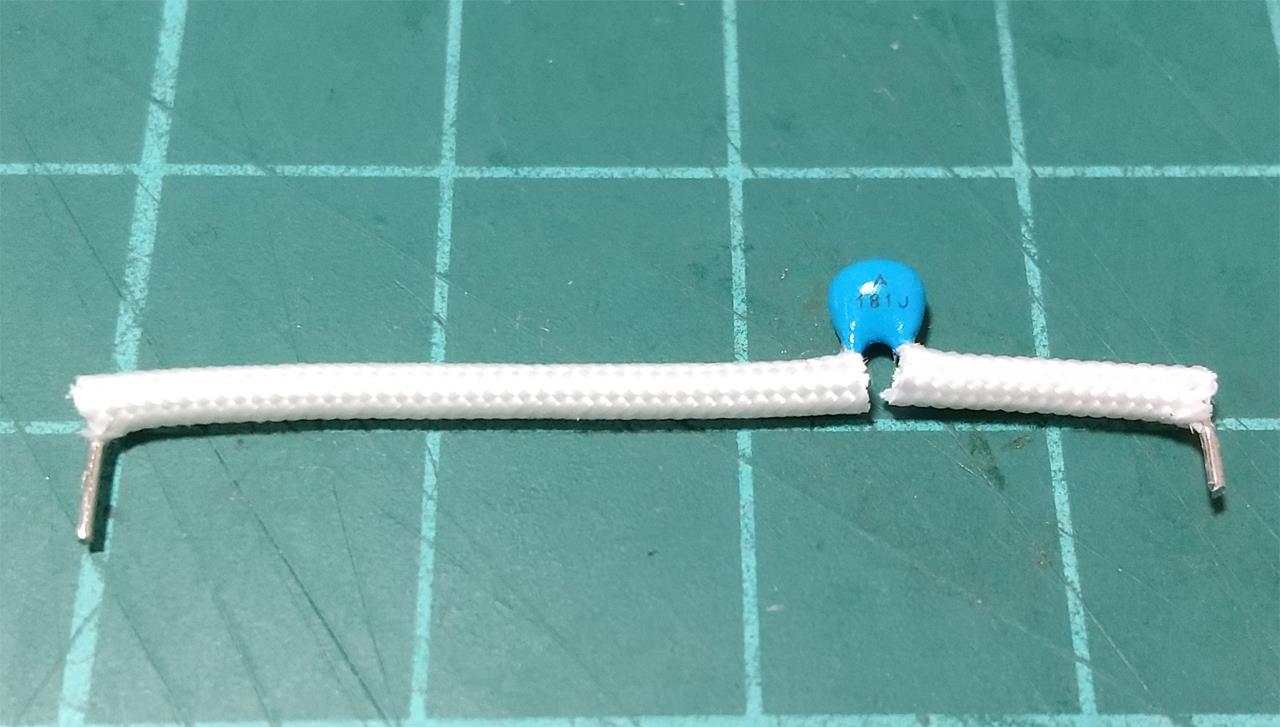

コンデンサのリード線にチューブを通してリード線をフォーミングします。


作業は自己責任でお願いします。
１６ピン（ＲＳ信号）、２ピン（ＶＳＳ）間にコンデンサを追加します。

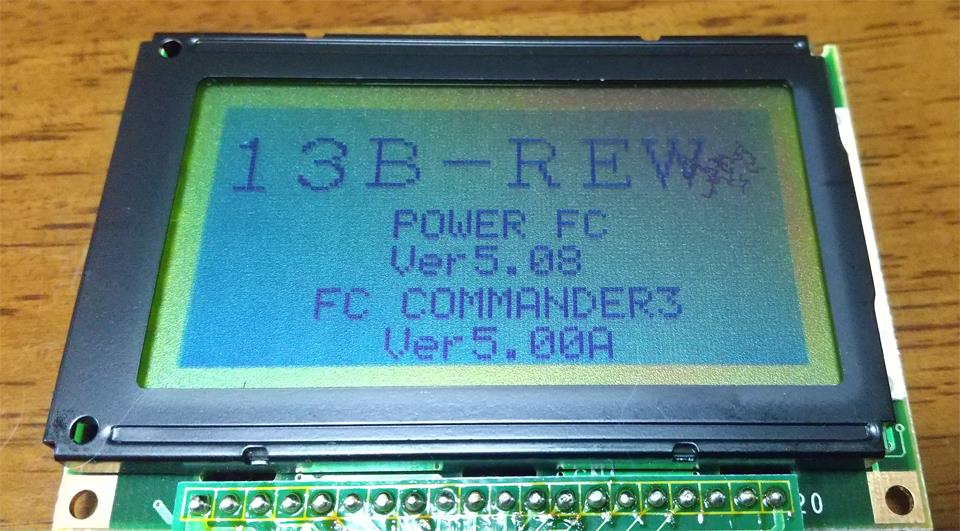

画面は正常に表示され修理完了となりました。

動作確認出来ていない液晶版ＦＣコマンダーを入手したので久しぶりに修理してみました。

状態としては液晶パネル上にゴミ。

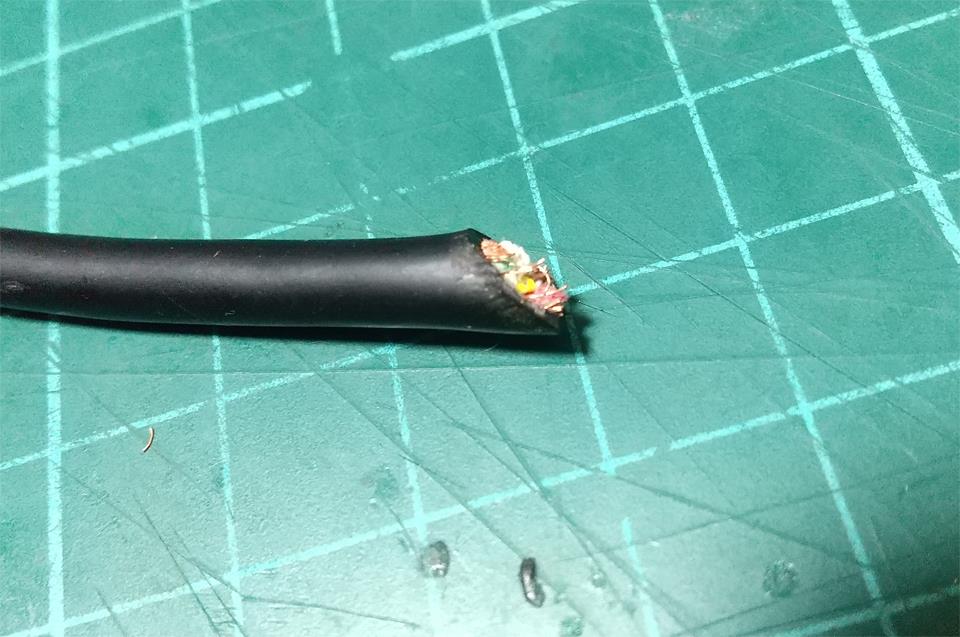

一番の問題はミニＤＩＮコネクタの直近でギロチン状態のケーブル。
スパっと切断されておりコネクタは残っていませんでした。


まずは部品の焼損や断線等が無いか外観チェック。
特に問題はなさそうです。


ミニＤＩＮコネクタ組み立てます。


完成


パワーＦＣに接続して動作確認出来ましたので
液晶パネルを交換します。


液晶パネルを交換しようとしたら交換用のパネル在庫無しだったので
とりあえず操作部のＬＥＤを白色品に交換し作業中断。
液晶パネルはAliExpressで手配済。

クレジットカードの不正利用が発覚し
利用制限が掛かり、結果カードの停止、差し替えとなりました。

事の発端は
６月１３日に『お取引のご確認』メールが届きました。
フィッシング詐欺？かと思い詳細は調べずにそのままとした。


６月１８日にも『お取引のご確認』メールが届きました。
これもそのまま何もせずに放置。
メールは６月２５日、６月２８日にも届きました。

６月21日に実害が発生。

モバイル決済として
スマホで流通系電子マネーの楽天Edyを使用しています。
オートチャージは行わない設定をしていたため
６月21日にチャージを行おうとするも
『お客さまのクレジットカードはご利用いただけません。』のエラーが



改めて『お取引のご確認』メールを確認し
【ご本人さまのご利用でない場合】なので

記載されている《お手続きURL》をクリックしました。
すると『取引ご確認メール専用サイト』へ
ここで”利用覚えなし”を選択

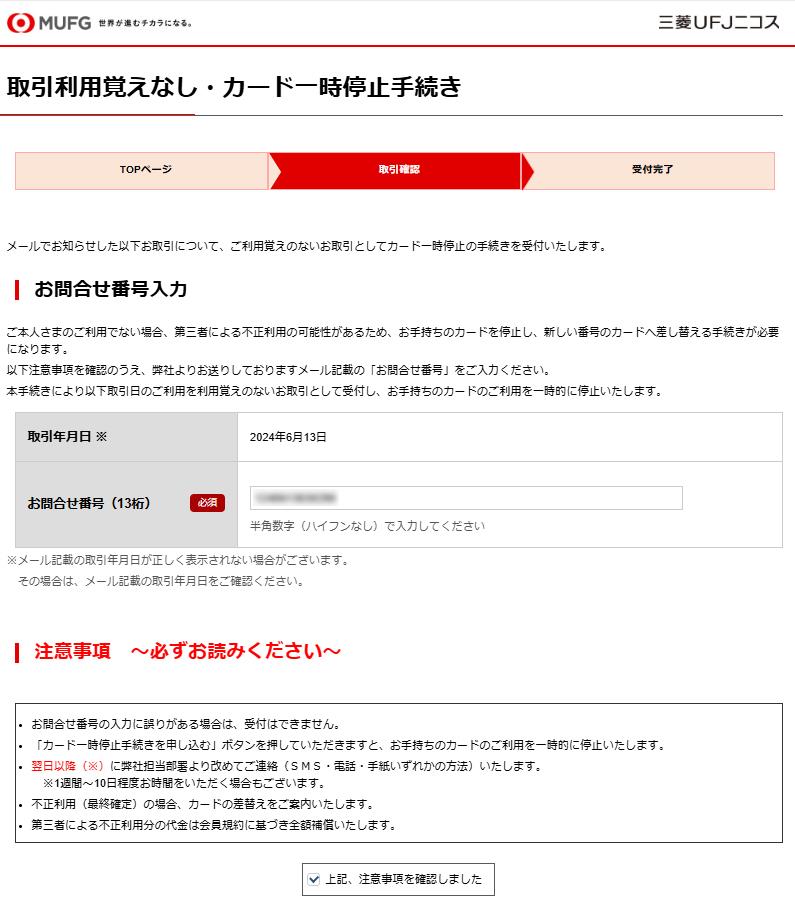

カード一時停止手続き画面に移行し
カード一時停止手続きを申し込みました。


６月２７日郵便で
『カードご利用内容についてご連絡のお願い』が届き
記載の照会先までへ電話するようにと記載されています。


６月２８日
照会先に電話すると
不正使用の可能性がある取引を検知したとの事

下記３取引について利用の有無確認がありましたが
”利用無し”で回答しました。
利用日：５月１２日
取引先：ＣＲＯＷＮＢＩＬＬ．ＣＯＭ　
金額：1,114円

利用日：５月２４日、６月５日
取引先：ローXX通販

また定期的に取引のある取引先についても
照会先から取引先名が出てきて確認を行いました。


下記取引については処理を行ってしまったため後日返金となる。
⇒利用明細を確認すると引き落とされていました。
利用日：５月１２日
取引先：ＣＲＯＷＮＢＩＬＬ．ＣＯＭ　
金額：1,114円

新規カードの発行となるのでカードが手元に届いたら
取引先のカード情報の変更を行ってほしいとの事。

７月５日新規カード到着
定期引き落としのある取引先のカード情報を変更実施

７月１４日
1,114円返金が確認完了

どこから情報が漏れたのかは判りませんが
『不正検知システム』によるモニタリングで不正が検知されて助かりました。
