整備手帳

作業日：2023年10月9日

ドライブレコーダー取付(ユピテルY-3100)

Item: ドライブレコーダー取付(ユピテルY-3100)
Author: blow.H（・ω・｀）

他の整備手帳を見る

目的	修理・故障・メンテナンス
作業	DIY
難易度	初級
作業時間	3時間以内

[大きい写真で見る]

㈱ユピテル製
Y-3100
全方面3カメラドライブレコーダー
marumie(マルミエ)
を取付します。

※全ての作業は自己責任の元に作業してます。参考にされた際に何が起きても当方は責任を負いませんので予めご理解ください。

[大きい写真で見る]

まずはリヤカメラ用のハーネスから。
バックドア左上のハーネスチューブ内にリヤカメラハーネスを既存の純正ハーネスを切らないように頑張って通し、バックドアの中へ、リヤガラス上部のインテリジェントルームミラー用カメラを外し、ドラレコリヤカメラ用ハーネスを引き伸ばします。

[大きい写真で見る]

リヤカメラを養生テープで仮に貼り付けてカメラハーネスを車内側へ引っ張り長さを調節します。
調整後、ルームミラー用のカメラとハーネスチューブを復旧します。

[大きい写真で見る]

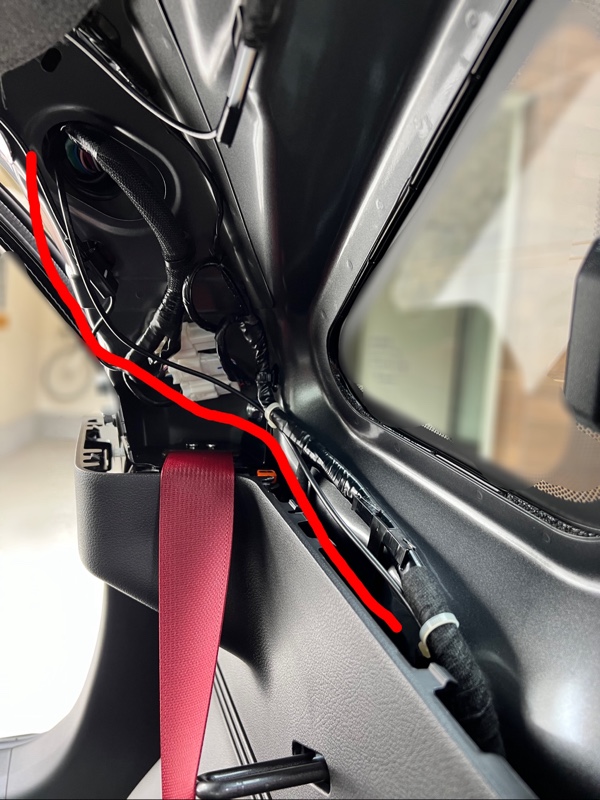

ハーネスチューブから室内に引いたカメラハーネスをフロアに向かって純正ハーネスに這わせていきます。

[大きい写真で見る]

純正ハーネスに這わせてグローブボックス裏まで這わせます。

[大きい写真で見る]

グローブボックス裏に取付した電源ユニットから取り出した電源線と共にAピラーからルーフトリムを経由しルームミラー運転側まで這わせます。

※Aピラー内のコチラ緑色のクリップは再使用不可部品だそうです。

[大きい写真で見る]

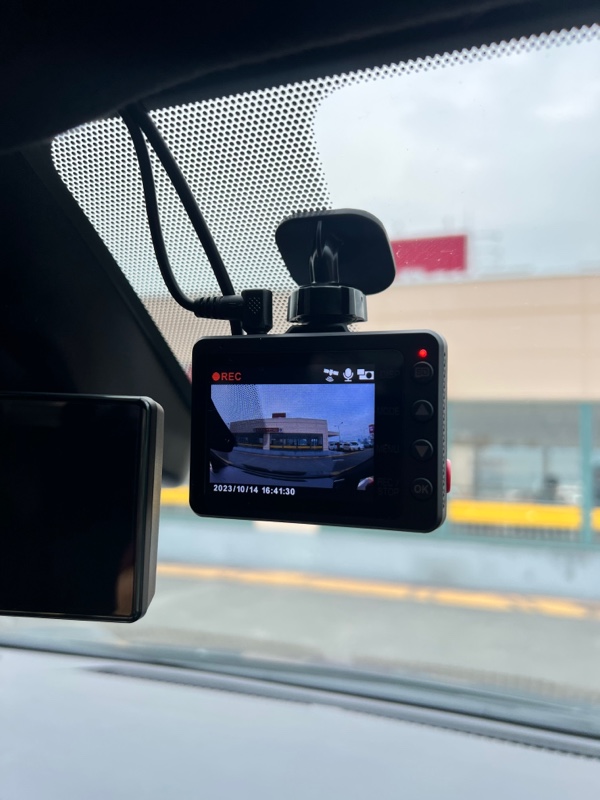

本体をこちらに取り付けました。
カメラレンズが運転席寄りにあり、助手席側に取付けると視野がイマイチでした。
運転席に取付してもこんな感じです。
左上に色々映り込んでしまってますね。

何はともあれ、3カメラの動作確認とリヤ・室内カメラの調整をします。

[大きい写真で見る]

インテリジェントルームミラー用のカメラ直下に取付ましたがルームミラーへの映り込みはありませんでした。
ユピテルロゴ側には室内カメラが有ります。
本体の映り具合を見ながらリヤカメラと室内カメラの視野調整をします。

[大きい写真で見る]

内側から見るとこんな感じ。

[大きい写真で見る]

リヤビュー

[大きい写真で見る]

室内ビュー
車内で悪いことが何も出来なくなりました。
