整備手帳

作業日：2024年4月28日

インナードアハンドルイルミネーションの取り付け　フロント編

他の整備手帳を見る 他の整備手帳を見る

目的 チューニング・カスタム
作業 DIY
難易度

初級
作業時間 3時間以内
1
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
フロント運転席側編です。
※フロント助手席側はリアと同じです。
2
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
ベゼルカバー外してここのビスと、
3
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
パワーウィンドウパネルと引手内カバー外してここのビス２本の合計3本外してから、ドア内張パネルを外す準備。
4
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]

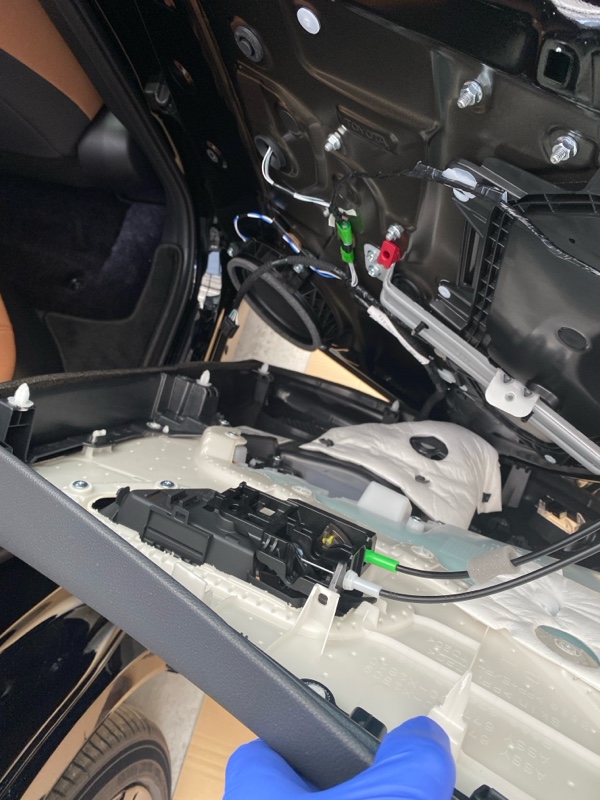

ドア内張パネルを下からバリバリっと外していきます。ワイヤー２本とコネクター外します。
5
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]

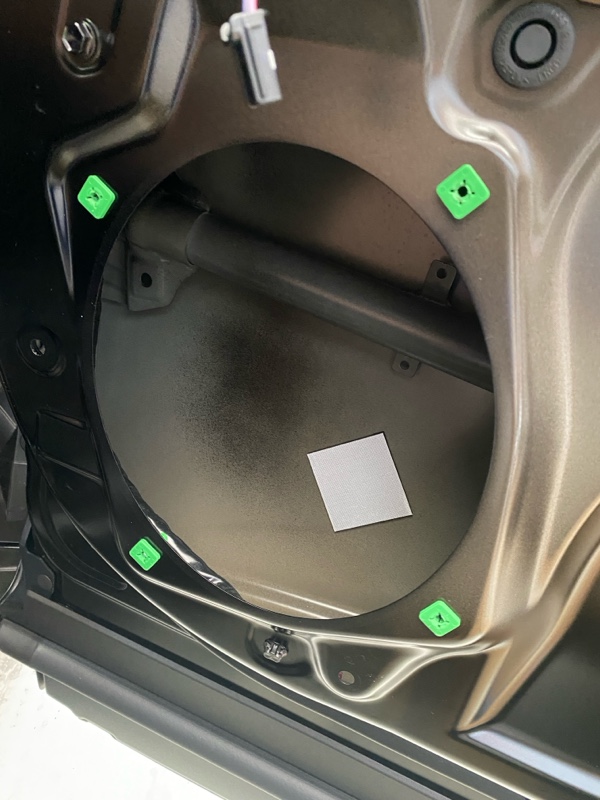

ついでにスピーカーも外してなんちゃってデッドニングします。スピーカー裏とドア後ろ上側に軽く制振材が貼ってありました。
6
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]

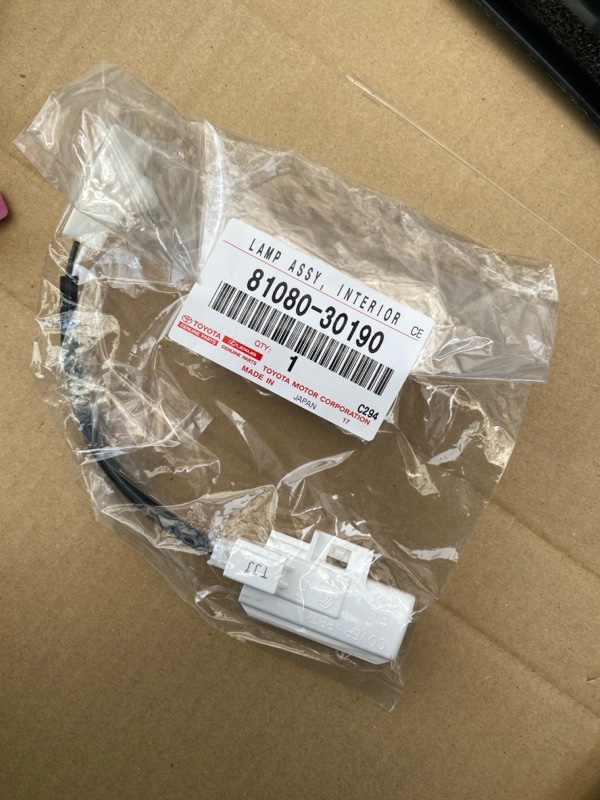

純正ランプ部品と、
7
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
あらかじめ製作したコネクター。
8
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
因みにコネクターはこれです。
9
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
端子はこれです。
トヨタ純正部品で完成コネクターがあるようです。
10
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
パチンと嵌ります。
11
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
コネクターもパチンと嵌ります。コネクター切って配線直繋ぎもありですが、ここに固定したかったのであえて残しました。
12
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
イルミネーション線から電源取り出し。
13
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]
電源取り出し線は確認して下さい。
14
インナードアハンドルイルミネーションの取り付け　フロント編
[大きい写真で見る]

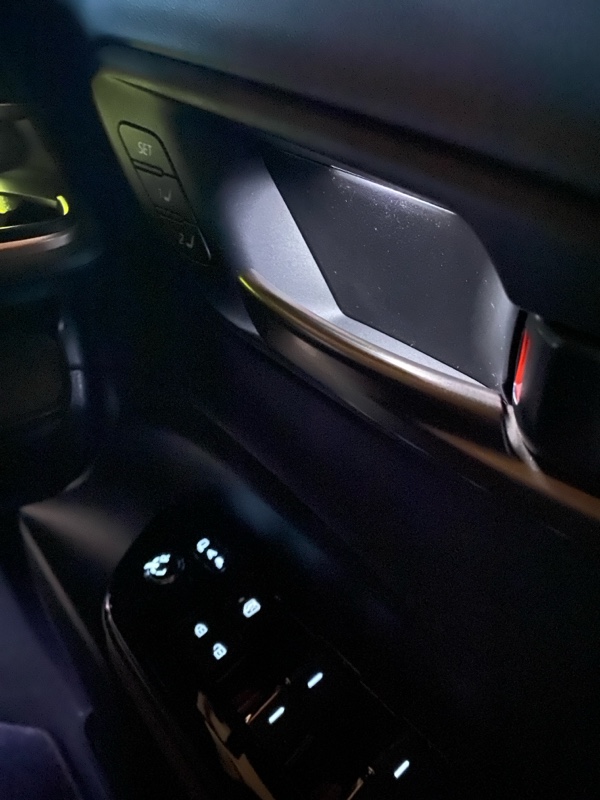

リアに比べてスリットが大きいので、フロントの方が明るいです。
