通勤車の楽ナビに接続しているデータ通信モジュールが去年の11月に期限が切れたまま
スマートループや情報取得ができない状態になっていたのを、MVNOのデータ専用SIMで
復活させることができたので、備忘録として手順をまとめておきます。

ナビ本体は2016年の楽ナビ(AVIC-RL900)＋ 通信ユニット(ND-DC2)になります。



ネットで調べてみるとほとんどの記事がサイバーナビZH99などと通信ユニットND-DC1について
書かれたものだったのですが、多少の違いは気にせずに、まずはやってみることにしました。

流れとしてはPC/Linux環境（ubuntu）で通信ユニットにAPN情報を書き込み、
ナビ側で接続先情報を手動設定ということになります。

最初に大前提としてLinux環境を準備しなければならないのですが、自分のメインマシン(windows10)に
デュアルブートや仮想環境を構築するのは避けたいので、昔ホームサーバーにしていた
PCを引っ張り出してきて転用することにしました。




ShuttleのスリムPC、XS35V5に32GBのSSDと8GBメモリを組んで、

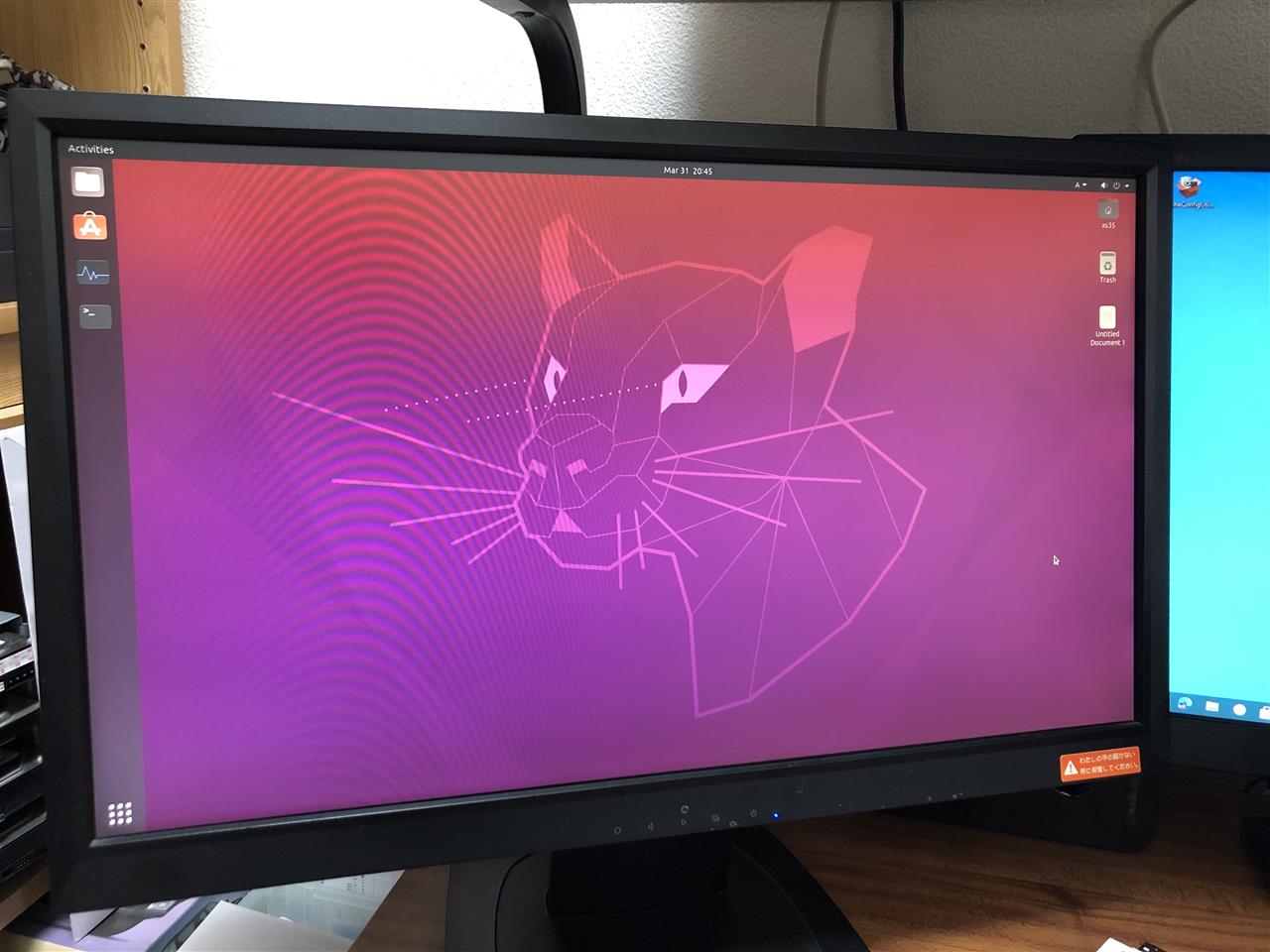

Ubuntuの最新バージョン、Desktop 20.04.2.0 LTSをUSBメモリからインストール。



インターネットに接続したら、ここからターミナル（端末）を使用します。



通信ユニットに情報を書き込むソフトウェア minicom をインストール。

sudo apt-get install minicom



通信モジュールに解約済みでも何でも良いのでSIMをセットしてPCに接続。

terminalでminicom を起動。

ターゲットは ttyACM0 でOK。

sudo minicom -D/dev/ttyACM0



通信モジュールにアクセスできたらここからATコマンドで設定を書き込みます。

最初に現在の登録情報を確認しました。

AT+CGDCONT?



+CGDCONT:

登録情報はありません。

書き込み可能な範囲を確認します。

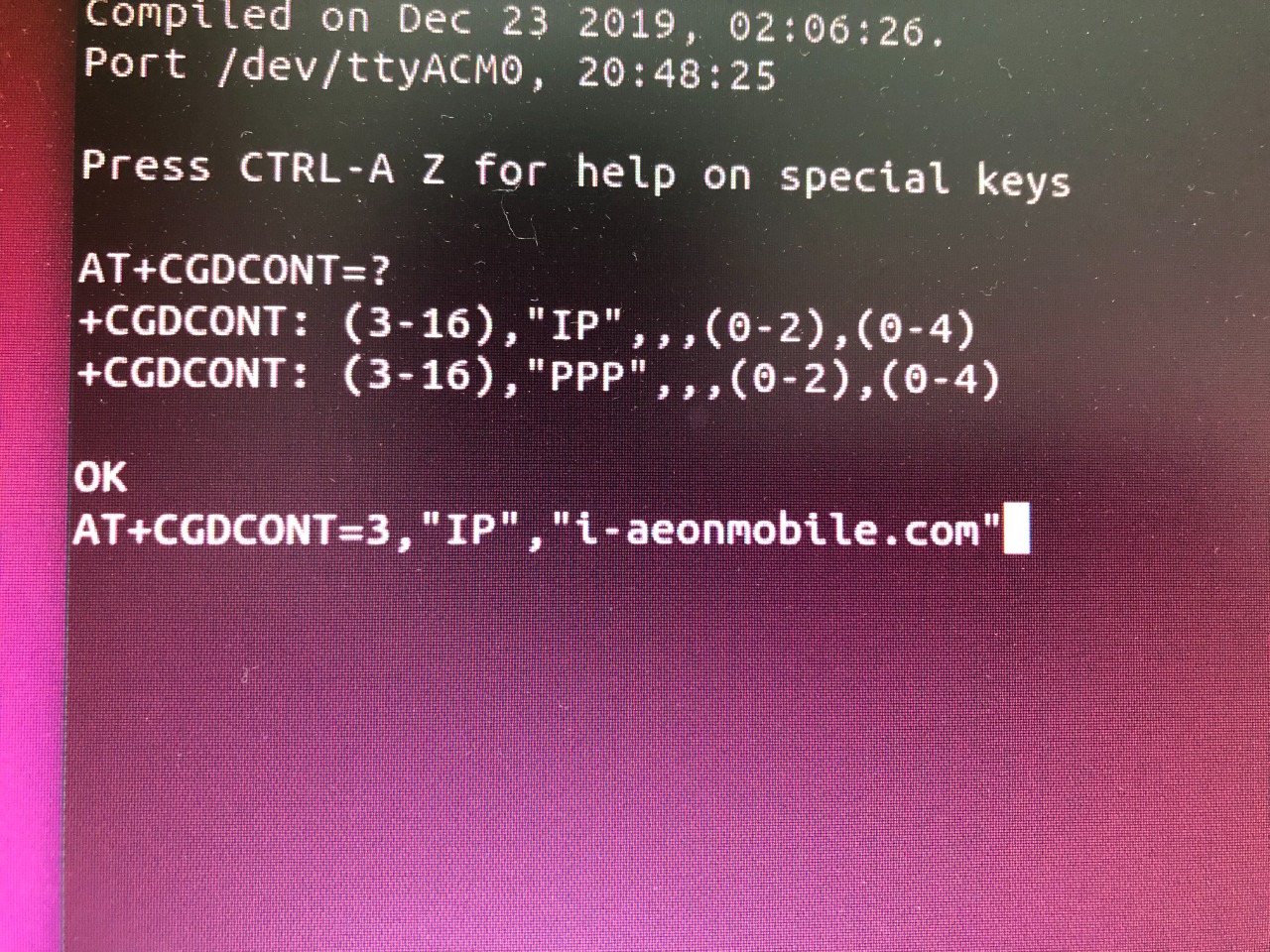

AT+CGDCONT＝?



３～１６に書き込み可能な様です。

私の持っているデータ専用SIMはイオンモバイルのシェアプランのSIMになります。
普段はiPadなどで使用していたこのSIMをナビ専用に移設。

APNはドコモ回線のType1 (i-aeonmobile.com)になります。

CIDの３番目にAPN情報を書き込んでみます。

AT+CGDCONT＝3,”IP”,”i-aeonmobile.com"



OKと出れば書き込み完了。　念の為、４と５にも書き込んでおきます。



正しく書き込めたか確認します。

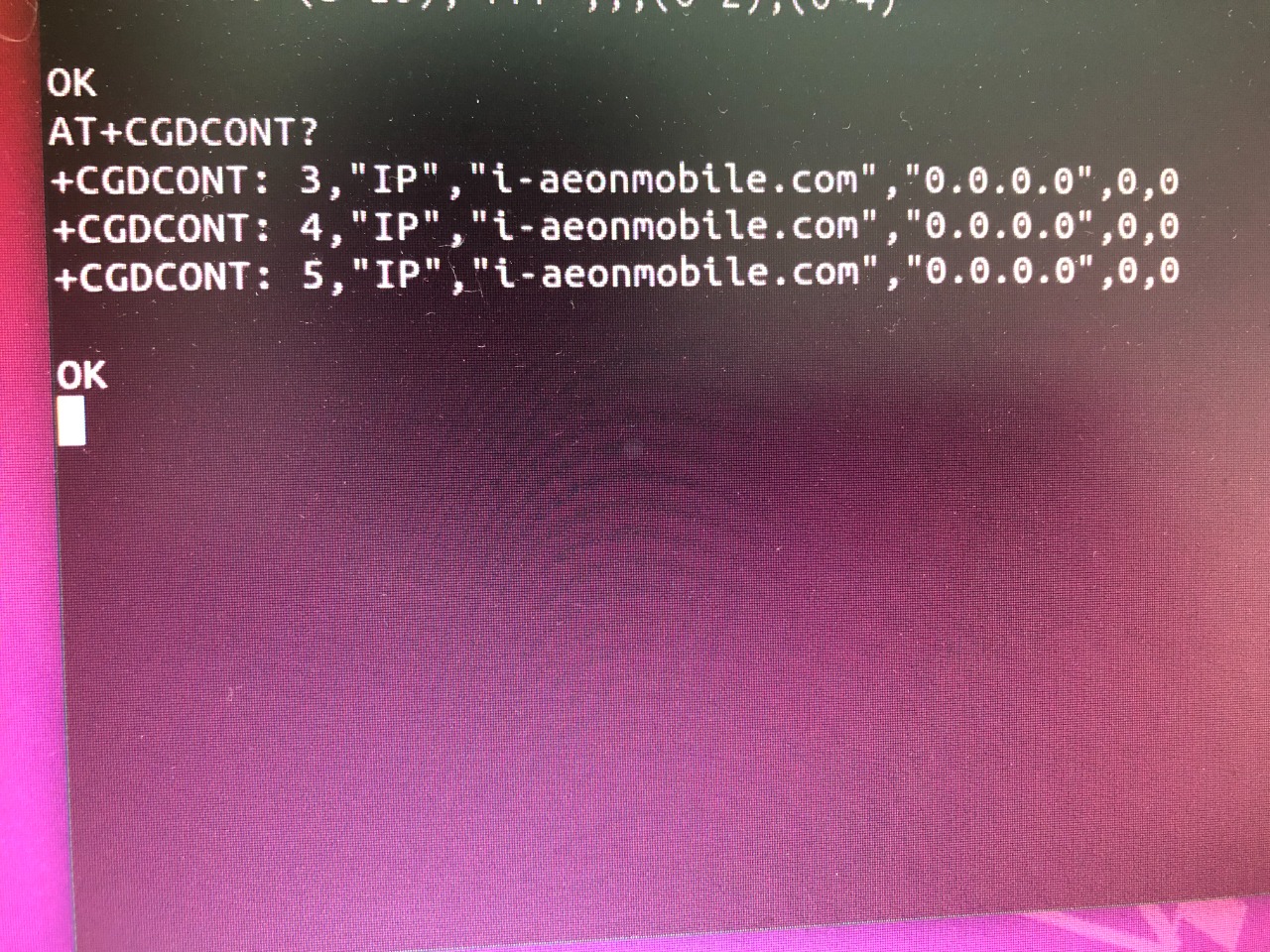

AT+CGDCONT?



3～５にイオンモバイルの設定を書き込めました。

ATZ　
OK
EXIT　でパソコンでの作業は終了。

ここからはナビでの設定です。

使用するSIMを通信モジュールにセットしてナビに接続します。

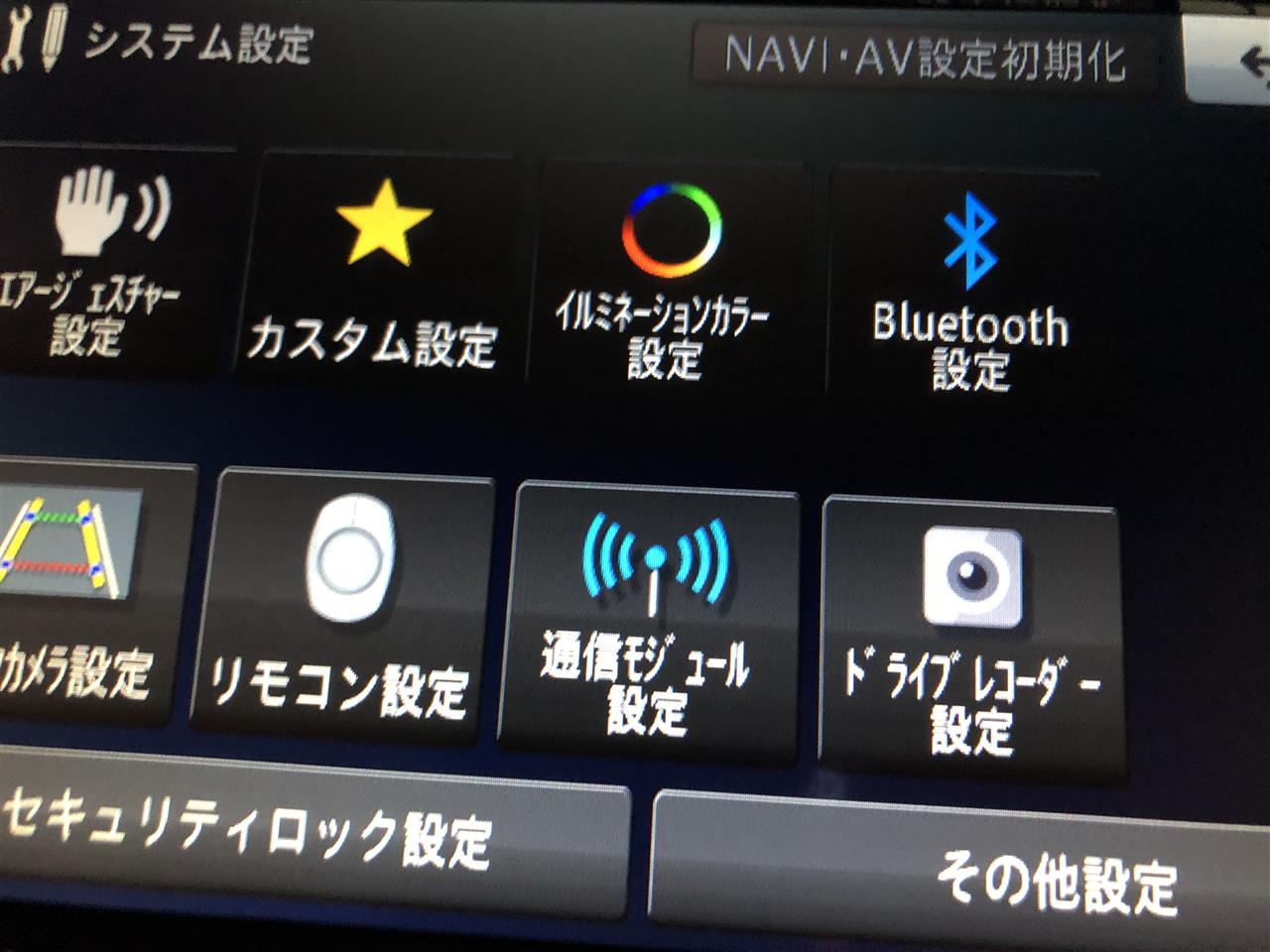

電源ON～しばらくするとグレーアウトしていた通信モジュール設定アイコンが押下可能になります。

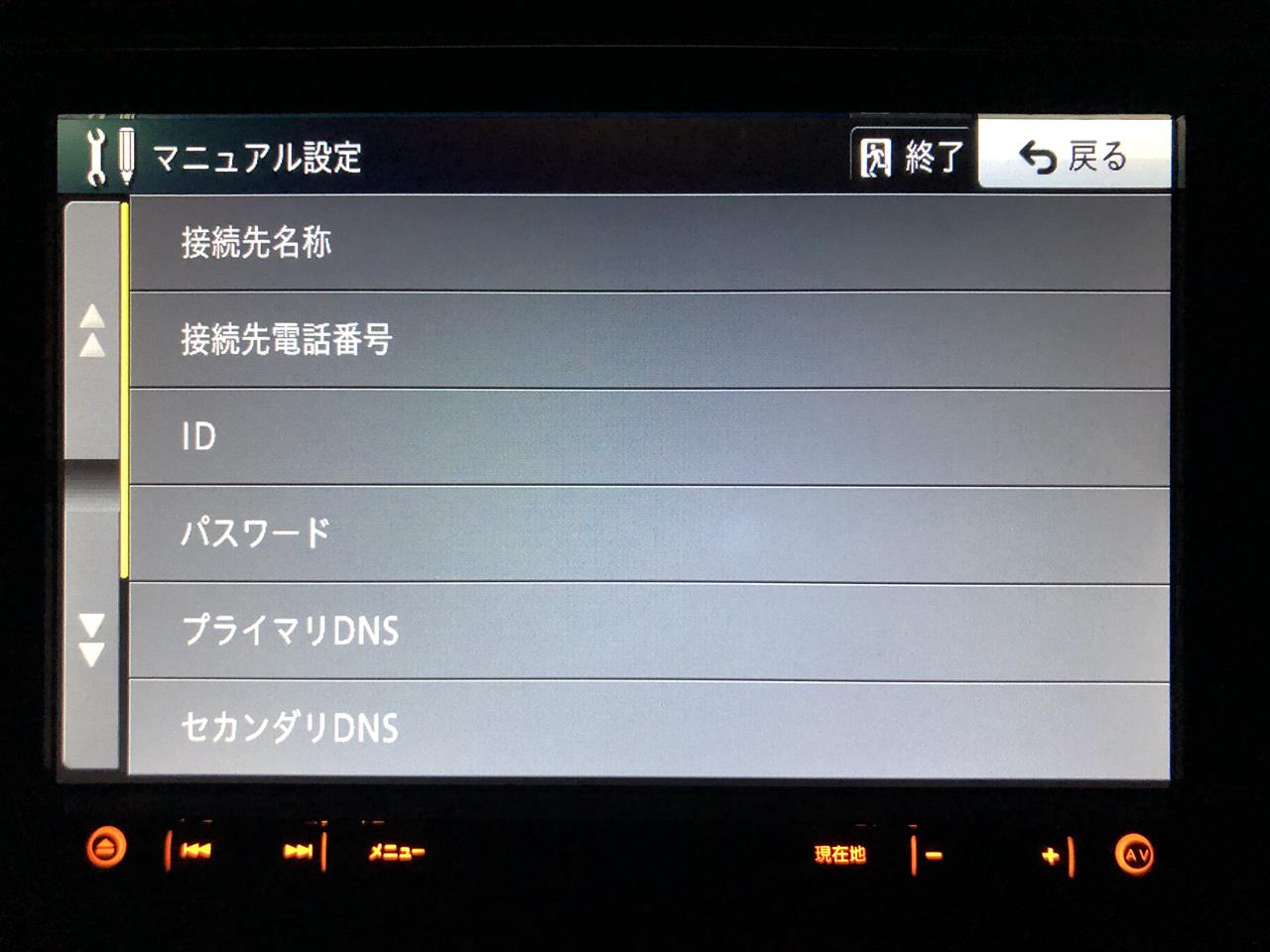

右下のマニュアル設定へ。



接続先名称、電話番号、ID、パスワードを設定します。

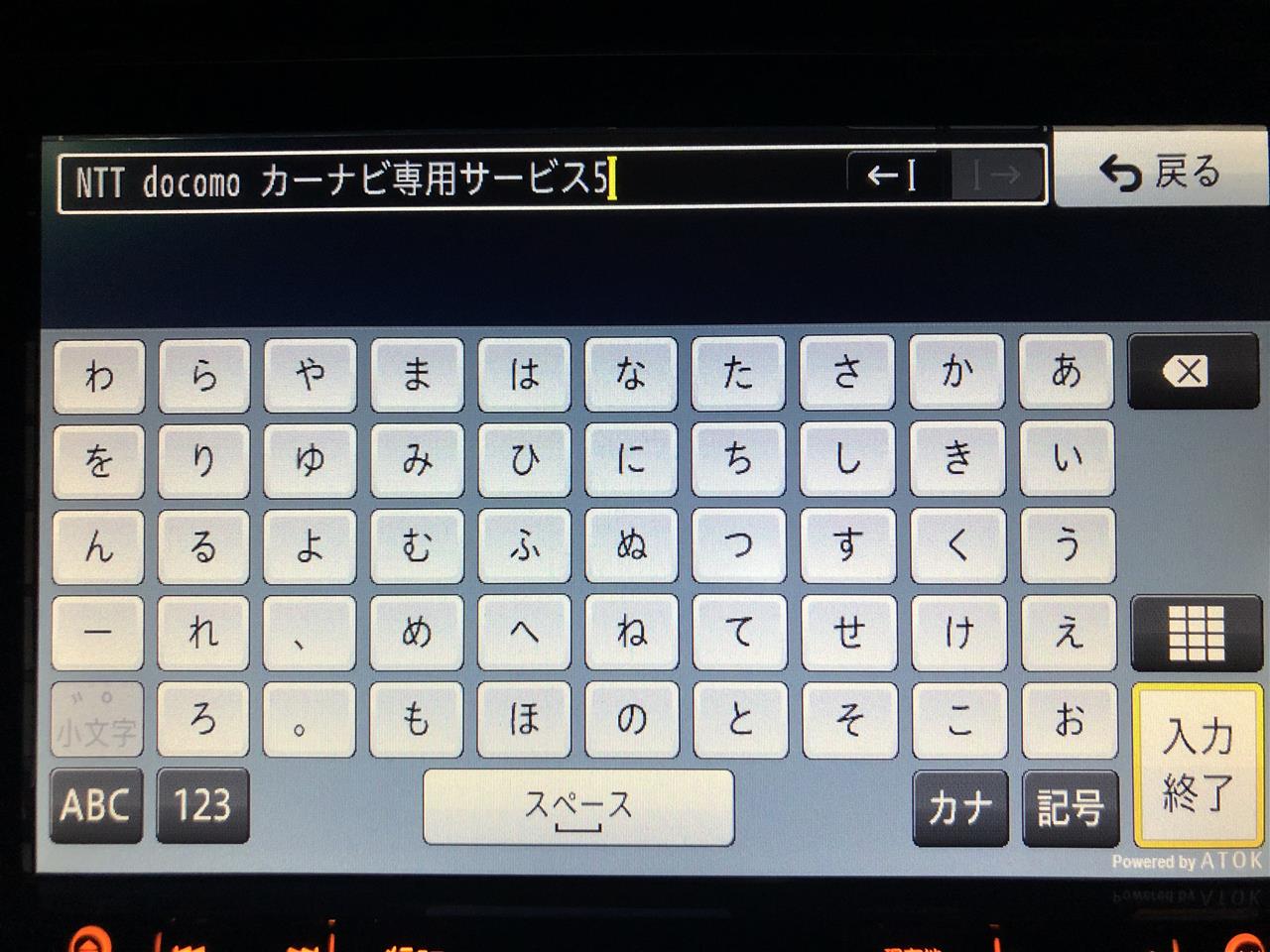

接続先名称は何でも構いません。

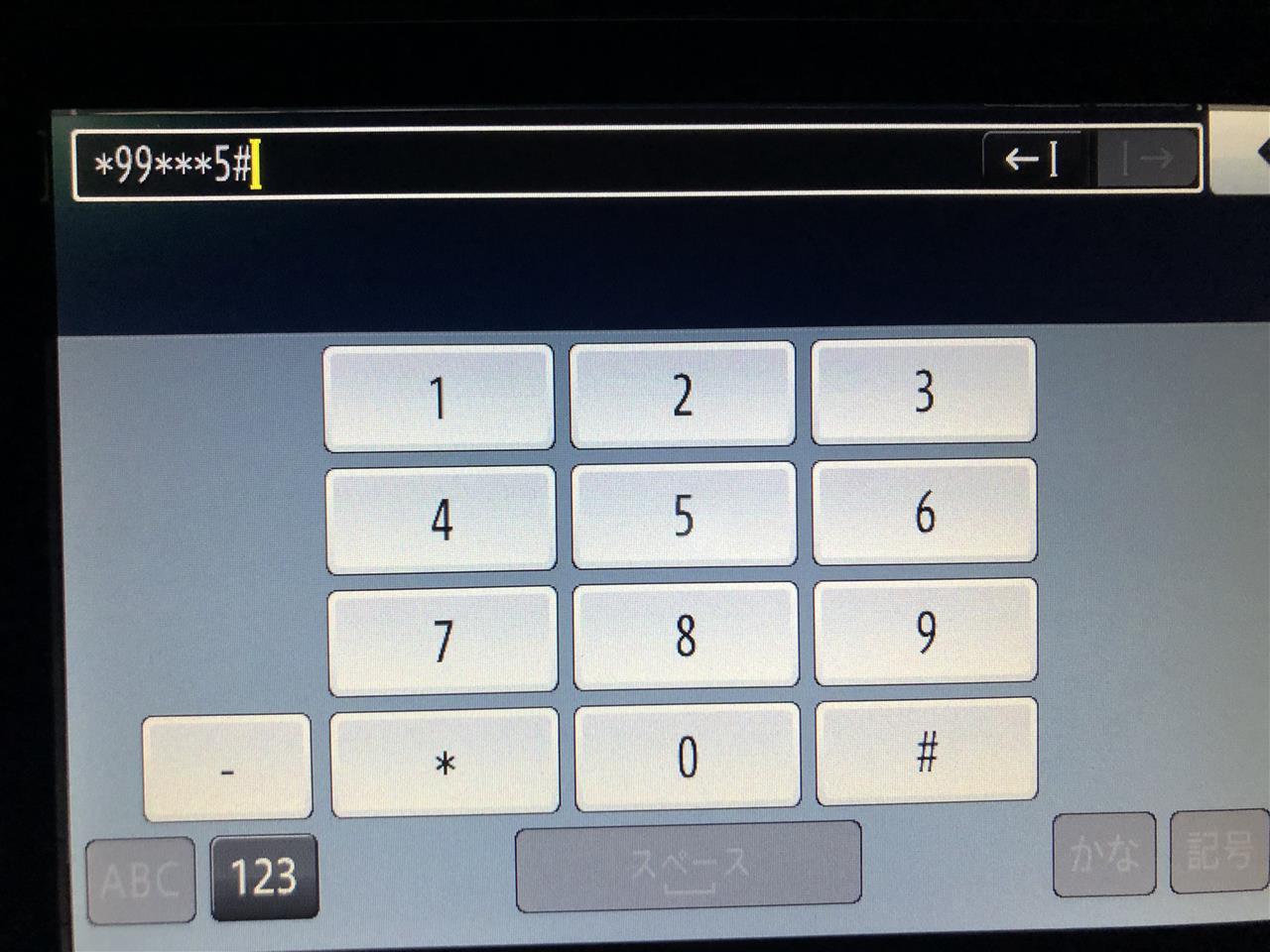

電話番号。　PCでの設定時に使用したCID番号が入ります。

5番目なら　*99***5#　



APNのIDを入力　

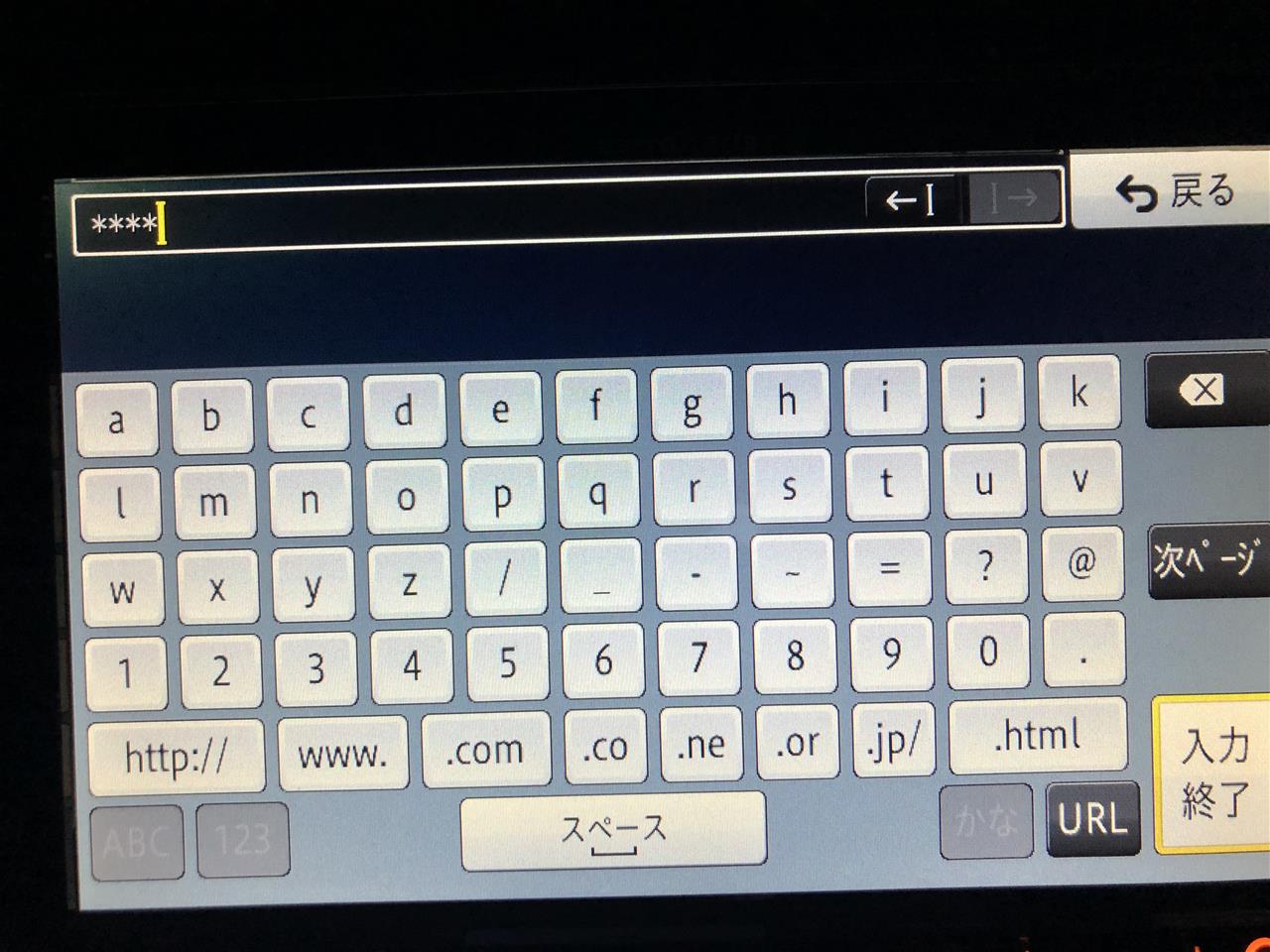

APNのパスワードを入力



これで設定は完了です。

ナビを再起動してしばらく待っていると、通信モジュールのLEDが赤から緑に変わりました。



通信モジュールのアイコンが出て通信しているのがわかります。



以上、楽ナビの期限切れ通信モジュールをMVNO格安SIMで復活した記録でした。

長々とご覧いただきありがとうございます。

速度は付属の専用SIMよりは出ているのではないかと思いますが、実際よくわかりません。

モジュールの買い替えか、シム購入か、スマートループ無しで使うか迷いましたが、チャレンジしてみて

結果オーライとなりほっとしました。3Gのサービスが終わるまであと何年かはこのまま使えそうです。

4/６追記
iPhone経由のBluetooth HFP接続ではスマートループのデータ取得できるのですが
通信モジュール経由だとスマートループ以外のデータしか取得できないですね。
引き続き試行錯誤で色々試しております。

5/5追記
一か月近くあれこれ試していますがSmartLoopデータのみ取得が不可能なまま。
iPhone経由の通信では普通に取得できるのでもうこのままでいいかな(;^ω^)、
