　施工した日から，ずっと助手席この状態です（＾▽＾笑）

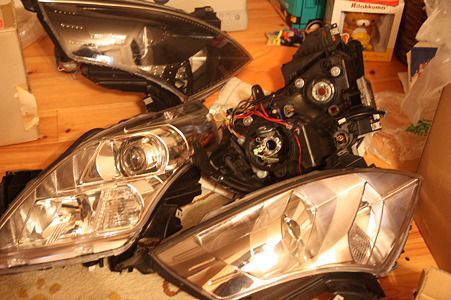

　昨日のブログの点灯状況なのですが，LoのCCFL管がすぐヒューズが飛んでしまうので，修正しなくっちゃなぁ～　なんて思ってて，復元できずにいます（＾▽＾笑）
　これで職場に出勤してますので・・・・　　まるで盗難車？？？・・・・（＾▽＾笑）


昨日書いたフラッシュサーキットなんですが,入力１系統の出力２系統ということで，出力は，それぞれ白のテープLEDと青のテープLEDに接続されています。

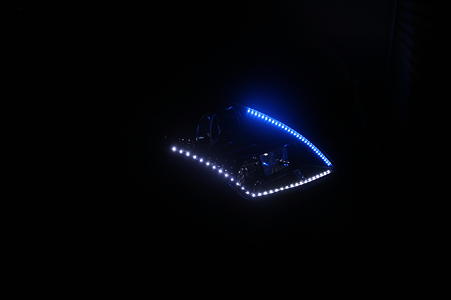

　それで出力すると，白と青のテープLEDが昨日の動画のように交替で点滅したりすることになります。

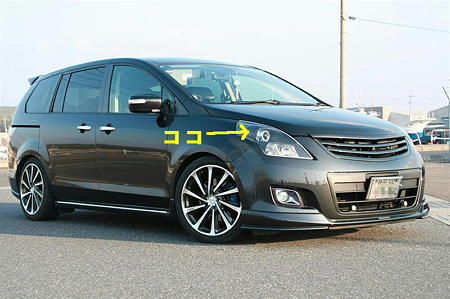

　でも，私は点滅だけじゃなくて，皆さんがやられているように，某外車風なライト下のテープLEDもいいなぁ　と思っていたので，普通に点灯バージョンもできないかなぁ　なんて欲張ってみました。

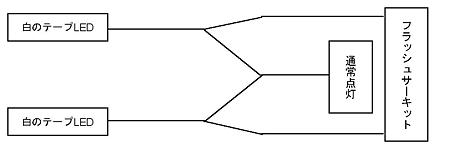

接続そのものは，頭の中で考えてテープLED側に２系統で入力すればいいんだなぁ～　と単純にこんなふうに接続することにしました。
　アースは省いておりますし，イラストなので，見苦しい点はお許しを・・・

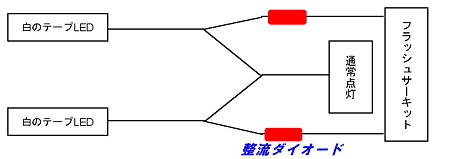

　でも，確かエルパラの注意書きにも，テール＆ストップを作成の時は，整流ダイオードを入れて，電流の回り込みを防いで下さい　みたいに書いてたのを思い出して，自分のキャパを越えていながらも，こんなふうに整流ダイオードを半田づけして，ちょっと自信ありげに接続！


　無事にどちらのスイッチも作動！！　　やったぁ～～　なんて思ってたんですが・・・・・・・・フラッシュサーキットの動作がおかしい！！

　よお～～く見ていると，本来フラッシュサーキットは，前回の動画にあるように，白と青が交互に点滅するはずなのに，この接続のままでは白と青が同じタイミングで点滅してました・・・・・(T∇T) ウウ

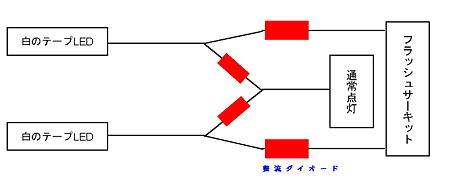

　通常点灯ってとこを逆流？　して，そういう現象になってるのかなぁ　と思い，整流ダイオードをこんなふうに配置することで，無事に解決しましたぁ。
　完全に自分の理解を超えていたのですが，なんとか思った通りの点灯ができてよかったです・・・・

　って，これで合ってます？？？？
