スカッフイルミで使ったテープＬＥＤを…

繋いで再生できるか？
上は初代青色、下３本が２代目コモン端子にＣＲＤを入れていたＲＧＢテープＬＥＤ

まずは…

１００均モールからテープＬＥＤを剥がして…んや？上と下ではハンダの盛り方が違う！

裏側の両面テープも綺麗に剥がしてひっくり返すと…

あらら～上は製造時にメーカーで継ぎが入った部分なんだぁ～(^_^;)なるほど！

うりゃうりゃ！と４本のテープＬＥＤを合体して…

１本に繋いでみました(^O^)／

継ぎ部分は…

左が自作、右が製造メーカーの継ぎ…

裏側は…

自作は付き合わせただけに対して製造メーカーは僅かに重ねてハンダ付けしてあるし、ピンポイントだぁ～
さすがにコレは手ハンダでは無理だぁ～(^^ゞ


点灯試験もＯＫ！

後は両面テープを貼り付ければ再生完了(*^。^*)♪
また新たなイルミ用として使える

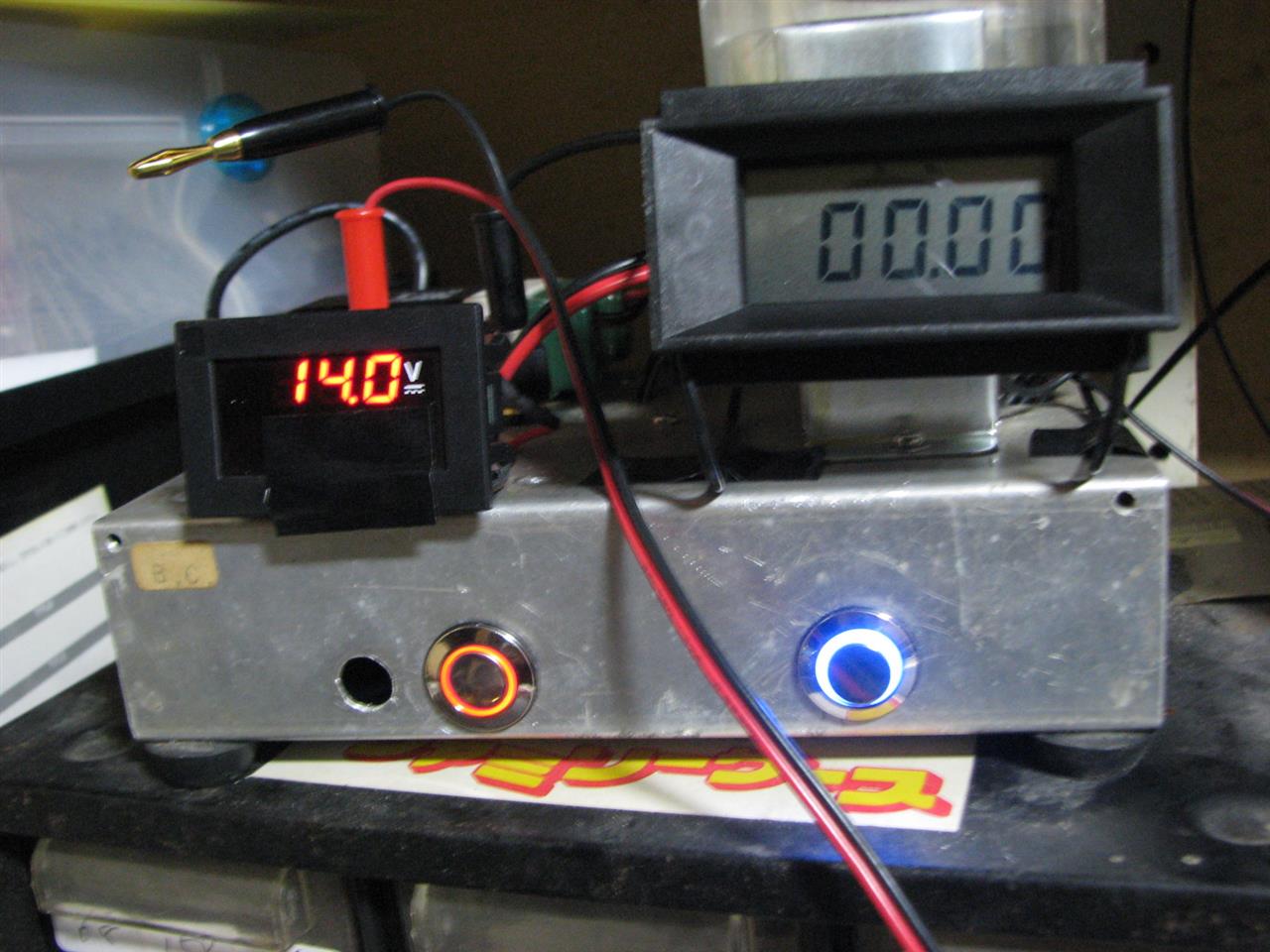

ＬＥＤチョコチョコ工作に作った電源…


左側はメインスイッチ、右側はデスクライトスイッチ…どちらもそこいら辺に転がっていたトグルスイッチを使用していたが…


ＬＥＤイルミ付きオルタネート型プッシュスイッチに変更してみた
オルタネート型は１度押すとＯＮ、もう一度押すとＯＦＦになるスイッチ
イルミの色はメインスイッチは赤、デスクライトは青

ついでに電圧計と電流計を追加してみた(*^。^*)
どちらかと言えば…アナログ派なのだが…丁度良いフルスケールのアナログメーターが無かったので…デジタルメーターに変更

電圧計は出力電源と共用
実は…

１０Ａ　ＭＡＸの電流も同時に表示する筈なのだが…分解して遊んでいたら壊してしまい測定表示が０Ａのままになってしまった(-_-;)
表示をテープで隠してある(^^ゞ
まあ元々、分解能が０．０１Ａなので、単発ＬＥＤの電流測定はできないが…

電流計は２００mA　ＭＡＸの４・１／２表示…１９９．９９ｍＡまで表示できる


デスクライトを点けると青色イルミは消える
オマケに電源電圧も０．６Ｖダウンしている(^_^;)

非安定化電源…車の電圧も変化するので、コレで十分

試しに…

自作バック球を点けてみると…


１３Ｖまでダウン(^^ゞ
点灯直後の電流値は１４５．０４ｍＡ…時間と共に抵抗が熱を持ち抵抗値が下がり電流は増えていくが…(^_^;)アハハ

新しいオモチャもＧＥＴ！！(*^。^*)♪

デジタル照度計

デスクライト＝バック球の手元の照度は…

４０６ＬＵＸ…

直下の照度は…

３５７…レンジが違うので×１０の…３５７０ＬＵＸ(*^。^*)
面白いオモチャを手に入れてしまった…しばらくは色々と計って遊びそう(^^ゞアハハ

自作バック球で面白実験をしてみた


テスターを２台使って左側に電流、右側に電圧を表示する様にしてＬＥＤを点灯してみた

電源電圧は１３．５Ｖ
ＬＥＤの順方向電圧３．４Ｖを３個直列、６８Ωの抵抗で電流制限を掛けているのが３並列
計算上の電流値は約１４５mA
と…いきたい所だが、ＬＥＤに掛かる電源電圧は逆電圧防止用のダイオードが入っているので－０．６Ｖの１２．９Ｖ、約１２０mAになっている筈だが…

点灯直後の電流値は…

１４５mA程…計算より高い電流値ダイオードのＶｆを無視すると計算が合う…ナゼ？(^_^;)
１回線当たり約４８mA
このＬＥＤのｉｆは定格７０mAなので余裕の電流値(*^。^*)

約１０分後…

１５５mA程に…１０mA増えた
３発直列が３並列なので、１列につき約３．３mA程多くなった事になる
その後１時間程放置してみたが…変化無し　１回線に５２mA
放熱がバランスして温度が安定している

ＬＥＤを触った感じでは、暖かい程度なので３５度位か？

では、こうしたらどうなるか？

キッチンスポンジで覆ってみた

１０分後…

約１６０mAに増えた　１回線に５３mA　
斜めに写しているので、指針が低く見えてしまっているが…(^^ゞ
点灯直後から１５mA増えた事になる、１回線当たり５mA…

外したスポンジは…

熱で変形して戻らない


触った感じは…とても熱い！
特に赤丸の部分、抵抗辺りはやけどをする位に高温になっている
ＬＥＤ本体も長くは触れない
抵抗が電気を消費して熱として放出している
ＬＥＤ自体も放熱しているが、放熱しきれずに蓄熱している…
このまま１時間も放置すればＬＥＤが壊れてしまうだろう


何が言いたいのか？って…
ＬＥＤのｉｆギリギリに設定した場合、放熱を考えないとＬＥＤの絶対定格値をオーバーして壊してしまうと言う事
このＬＥＤの絶対定格値は８０mA…コレを越えたらＬＥＤは壊れる

但し、メーカーのデータシートによれば…許容電流は４３℃を超えると下がっていき、８５℃で２１mAが限界になってしまう

より明るくしたいのはわかるけど…放熱も考えて程々が良いみたい
やはりＬＥＤは高温に弱い素子だにゃ～
