以前、エーモン貼り付けスイッチ１６２３の…

チップＬＥＤを青くしてみたが…

今度は…

１６２１の３ｍｍ砲弾型白を…


青に変えてみた
３ｍｍ砲弾が無かったので、チップＬＥＤに足を付けての打ち替え

スイッチ部分を乗せると…

まあまあかな？


仕入れてあった

３ＷパワーＬＥＤとドライバー


ヒートシンクとファンを合体させてユニット化してみた
コレでコーナリングランプを作ろう

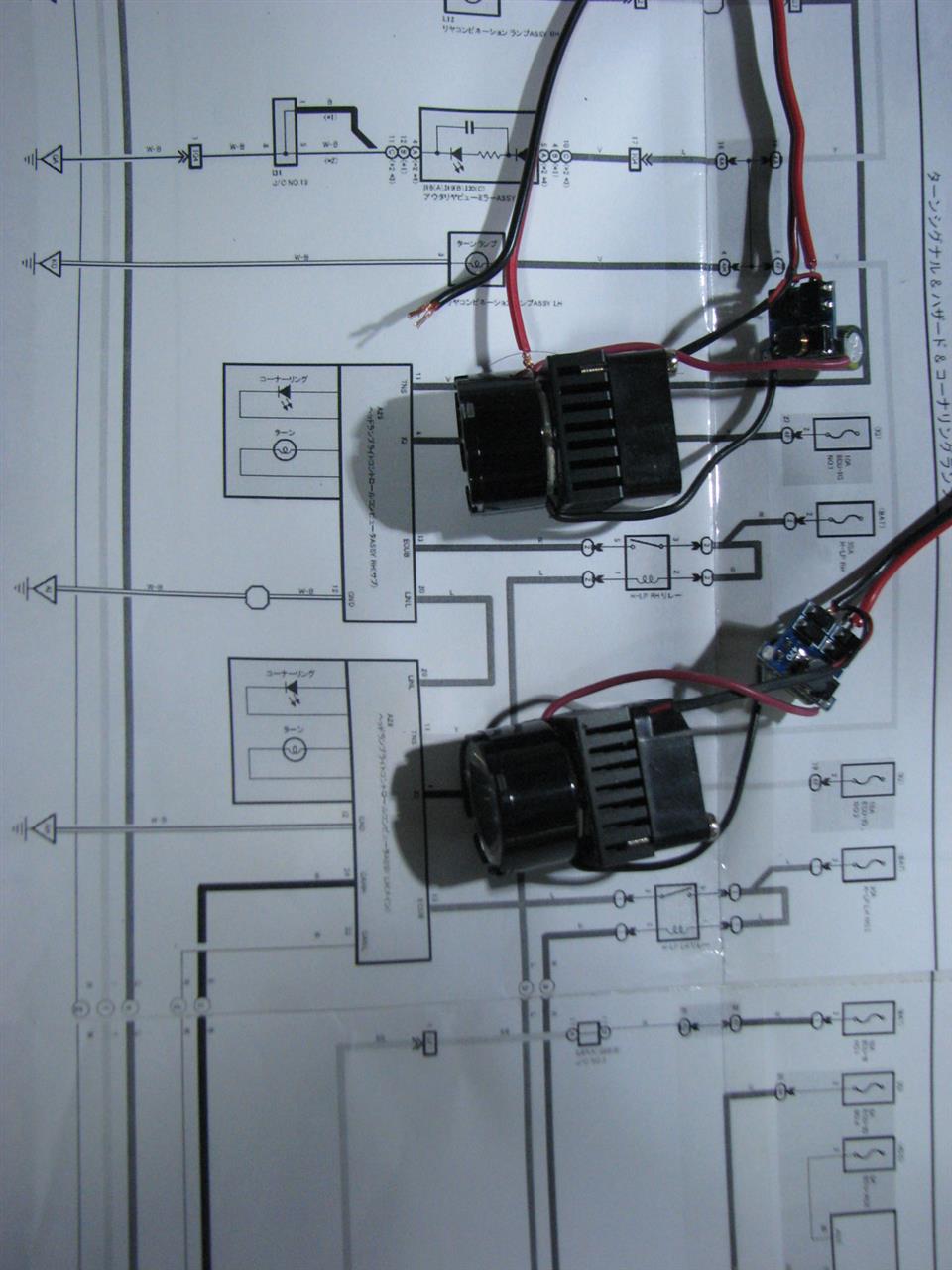

下にある図面はＤで貰ってきたコーナリングランプ周りの配線図
今は全部パソコンを見ながらの作業、昔の様な紙ベースの配線図が無いのでスクリーンショットで打ち出してもらった

しかも、配線が見易い様に切り貼りまでしてくれた(*^。^*)
カラー印刷だと配線がもっとわかりやすいが…ソレは贅沢と言うモノ

後は、コーナリングランプをドコに付けるか？それが問題だぁ～

注文していたブツが…

届いた、余分なモノも有るが…(^_^;)

では、早速…

この４点を合体させてみよう

合体！

　クーリングファン付１ＷパワーＬＥＤ照明ユニット
冷却力が強いので３Ｗでもいけそう(*^。^*)

そして…

点～灯～
ファンが止まっているように見えるが、実際は回っている

コレに…
真中の楕円配光オプティカルレンズを付ければコーナリングランプになるはず(^_^;)

ドライバー１個で３個点灯できるのでデイライトも作るか？

エーモンの貼り付けプッシュスイッチ…

１６２１と１６２３
見た目の違いは光る場所と形


１６２３はＯＮ時のみイルミが点灯、２６１２はＯＮ・ＯＦＦでイルミの照度が変わるが、１６２３同様にＯＮ時のみの点灯の選択も可能

１６２３は５００ｍＡまでに対して１６２１は２００ｍＡ…何が違うのか？

蓋を開けると…

あらら～全然構造が違う
１６２３のチップＬＥＤに対して１６２１は３ｍｍ砲弾…

基板の裏側は…
１６２１

単純にＬＥＤの電流制限抵抗とイルミの点灯選択用ダイオードのみ
プッシュスイッチで直接負荷のＯＮ・ＯＦＦをしている
スイッチの接点容量が低いので２００ｍＡしか流せない
２回路３接点かな？１回線はＬＥＤの輝度調整に使われている

１６２３

チップトランジスターとＦＥＴが付いている、プッシュスイッチはこの半導体を制御するスイッチで、負荷のＯＮ・ＯＦＦは半導体スイッチを使っている

もう一度１６２３の表側を良く見ると…

ＬＥＤがもう１つ付く設計になっている…
最初はＯＮ・ＯＦＦで発色を変える設計だったのだろうか？
と…テスターを当ててみたら、ＯＮ時のみ…謎のパターンだぁ～(^_^;)

１６２１はＯＦＦ時でもイルミが点いているので…

２．４ｍＡの電流が流れている

ＯＮ時には…

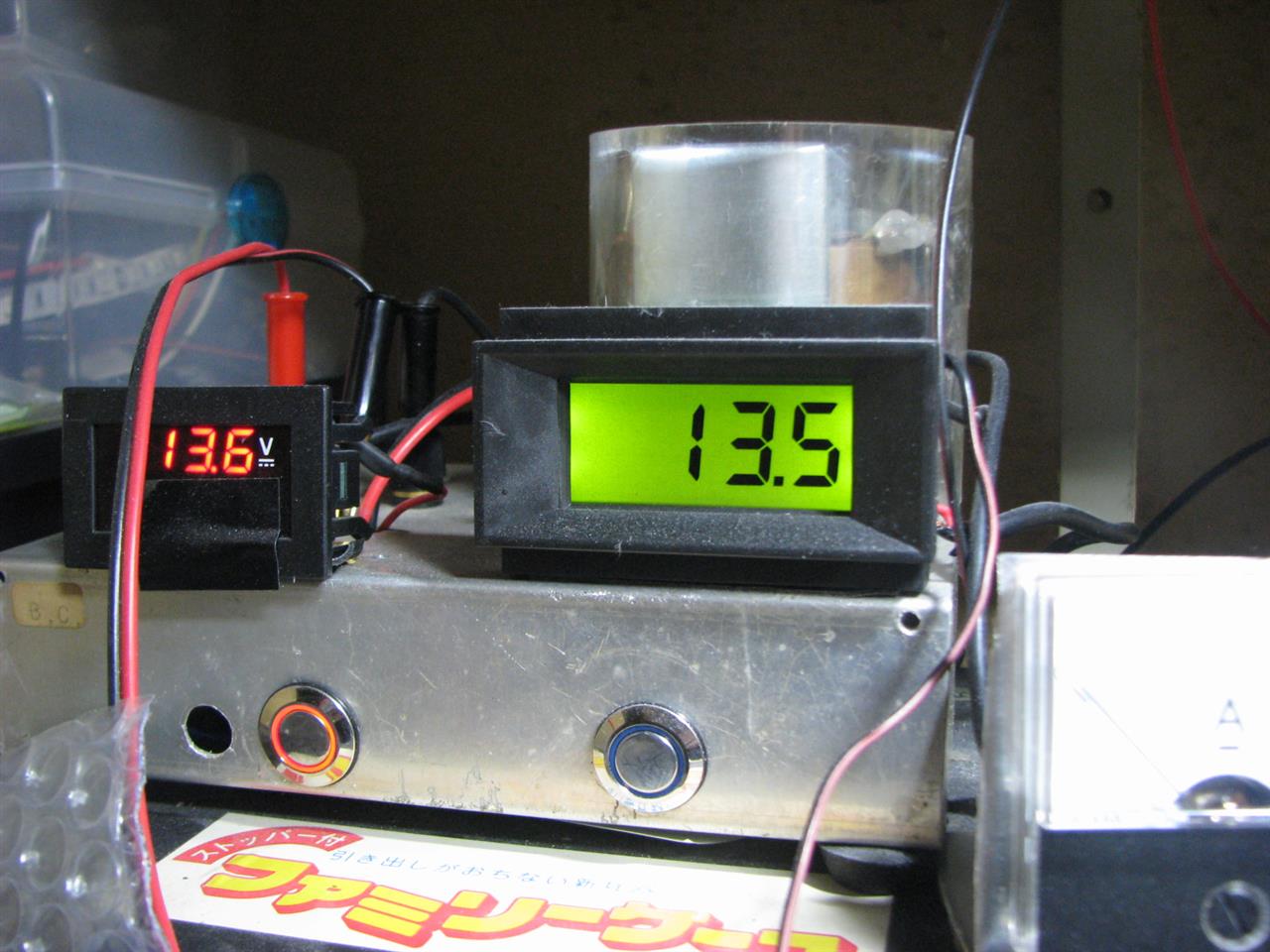

裏側の直列接続されている抵抗を１つスイッチでショートさせて１３．５ｍＡで輝度を上げている

ＯＮ時のみ点灯にすると…

勿論ゼロで電流は流れない

１６２３の方は…

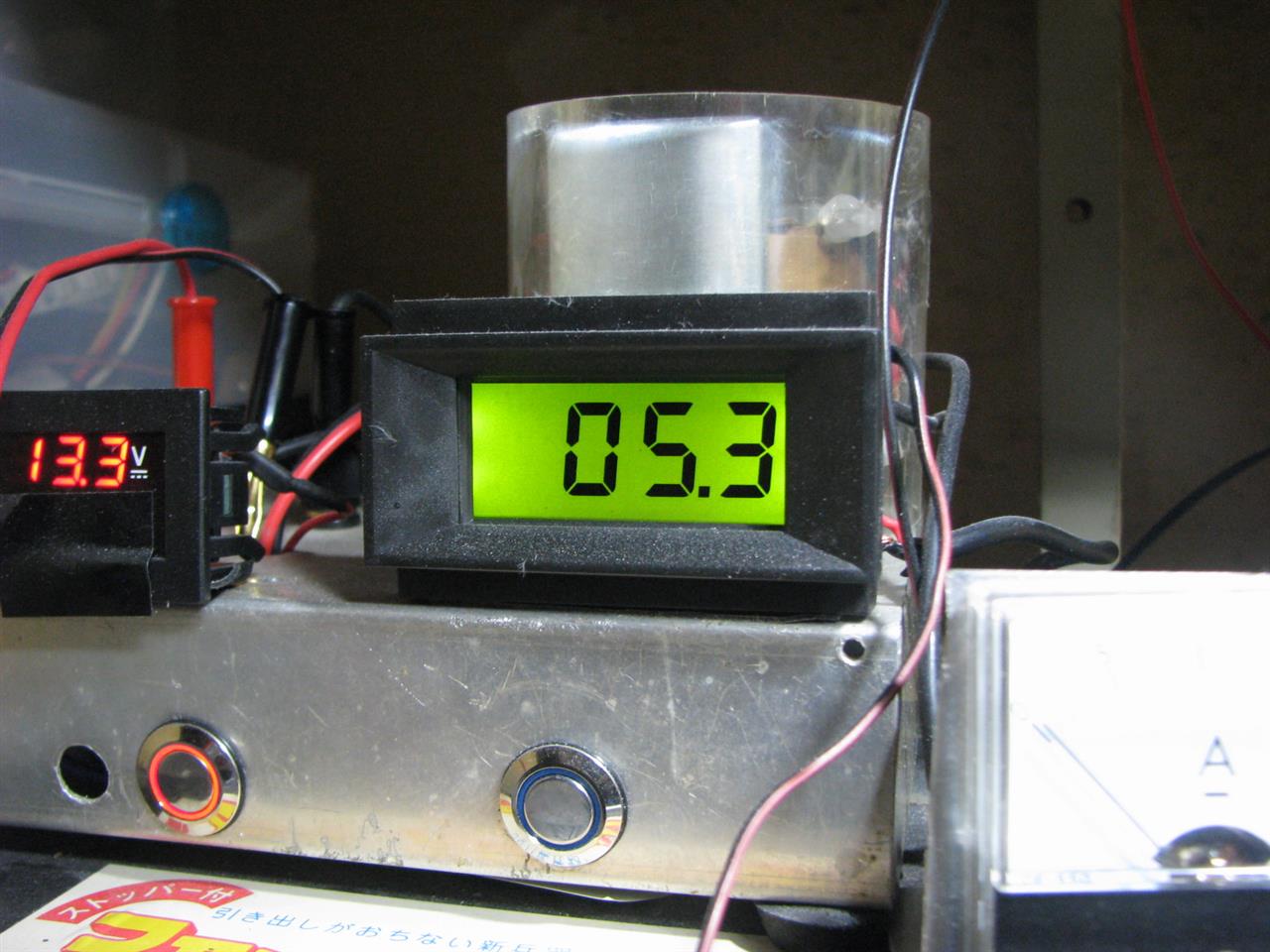

ＯＦＦ時でも５．３ｍＡの電流が流れている
Ｔｒのリーク電流みたいだ…(^_^;)

ＯＮ時には…
ＬＥＤも点灯するので１１．１ｍＡ流れる
スイッチの発光面が１６２１より小さいので輝度も下げてあるのか？

１６２１は機械的接点でＯＮ・ＯＦＦするのに対して、１６２３は無接点型
どちらが壊れやすいか？と言えば…意外と直接ＯＮ・ＯＦＦする接点を持つ１６２１の方が壊れやすい

スイッチの部類は定格を越えて使っていると寿命は極端に短くなる
点かないだけなら良いが、たまにスイッチから火を噴く事も…(*_*;恐ろしや～

明日から天気が下り坂…と言う事で洗車とコーティングを一気にやってしまう事にした(^O^)／

前日、帰宅後に徹底洗車をしておいて、朝からボディーコーティング…
ひたすら塗ってはふき取りの繰り返し

８時頃から始めて昼飯までに脚立の要るルーフ周りを集中攻撃、ムーンルーフのゴム部分にかなりの汚れが付着していて、ボディー側を綺麗にしても閉めて開けると汚れが付着している(-_-;)

ルーフの開閉を２０回以上繰り返してやっと汚れが出なくなった
汚れが隙間に入らない様に何か対策を考えねば…

午後からは脚立無しでも届く範囲のコーティング
やっとボディーコーティングが終わったのが１９時頃

次いでガラスコーティング…
フロントはＤお勧めの撥水処理を施工してあるので専用のメンテナンスキットで、フロント２面はメーカー撥水処理がされているのでふき取りのみ、三角窓を含む後の５面とムーンルーフはガラコ処理

撥水処理…フロントただけでも４諭吉越え、全面撥水処理をすると、恐ろしいお値段になってしまうので止めたが…サイドとリアは３年耐久保障、フロントは２年…耐久性から見るとどんなものか？

全て終わったのが２１時…疲れた(*_*;

注文していたブツが届いた(*^。^*)

１ＷパワーＬＥＤ、１５°×５０°楕円配光オプティカルレンズと放熱板
お値段の関係で、ＬＥＤドライバーは別の店で頼んだので後日(^^ゞ

何を作るのか？…と、言えばコーナリングランプ(^O^)／

のほほん号Ⅲには付いて無い(T_T)ありゃ～便利な装備なので有った方が良いから作ってしまえ！

パワーＬＥＤの数が多い？
ソレはソレで色々と計画が有るので…(^^ゞアハハ

スライドドアの内貼り…

合皮貼りハリ…フロントドアで１枚貼りをして難儀したので、突合せの継ぎ貼りに変更(^^ゞ
剥がす部分なのでアバウト

ココは貼り終えたので…

オーナメントも取り付け～


スピーカーガーニッシュも貼ってみた

買ってあった合皮シートが無くなりそう(T_T)
あと３ｍは買わないと足りないか？
