のほほん号Ⅲ…内装に合皮を貼りまくってあるが、切り口が出ている所も…
例えば…

スイッチ周り
ココにハリハリするとスイッチが押せなくなったり不具合が出て来る
少し大きめに切ってスイッチを押せる様にしてあるのだが…
合皮の切り口に色を差しておかないと目立ってしまう

ココはお手軽に…

貼った後にマジックで塗ってある(^^ゞ

テカリが出るのと擦ると手に付くのが難点

完璧を求めるなら専用品の出番…

合皮用専用の染料
補修用でマジックの様になっている
コレをあらかじめ切り口に染込ませておくとしっくりと色が合うのだが…
塗って乾かして余分な染料をふき取って…と割と手間が掛かる

一番の難点はお高い事(*_*;

スイッチ部分のみ合皮の裏生地を削いでしまう手もあるが均一に削ぐのは至難の業
本革の場合も、銀幕を削いてしまうと強度が無くなってしまう
引っ張り過ぎて破れたり伸び過ぎたり元に戻らなくなってしまい失敗作になってしまう(''◇'')ゞ

しかし…ハリハリをやり出すとキリがないのが難点だぁ～

せっかく２回路入りＩＣを使うのだから…

２回路分入れてしまえ～と作ってみた(^O^)／

が…

御覧の通り…

ゴチャゴチャ

裏も…

乗り切らない部品が跨ぎまくり(^^ゞ
コレではとても使う気にならない(*_*;

両面ノンスルーホール基盤で強引に配線してみたが…
流石゛に無理がある

実は回路図に書いて無い配線が増設されている

前回の…

コレにも増設してみた

パッと見て判るかな？

ボタンの隙間から光が漏れている

インジゲーターとは別で…

ボタン周りが光る様にイルミを増やした

予想はしていたがやはり夜間にボタン位置がわかり辛いので追加した

赤丸部分の抵抗とＬＥＤ
手持ちの青系ＬＥＤから「アイスブルー」をチョイスしたが色が濃い、ココは純正色に近い「スカイ」に変更した方が良さげだ(^_-)-☆

次回作品と不足しそうなパーツの補充を兼ねてお買い物～(^^♪

単価は安いが数が多いか(^^ゞアハハ


コスパで選んでいるトランジスタを補充


紫外線ＬＥＤは広範囲で一気にＵＶレジンの硬化用に使えるか？のテスト購入
同じ３７５ｎｍの日亜ＵＶ　ＬＥＤ有るが…お値段が(^^ゞ


ハーフピッチの基盤

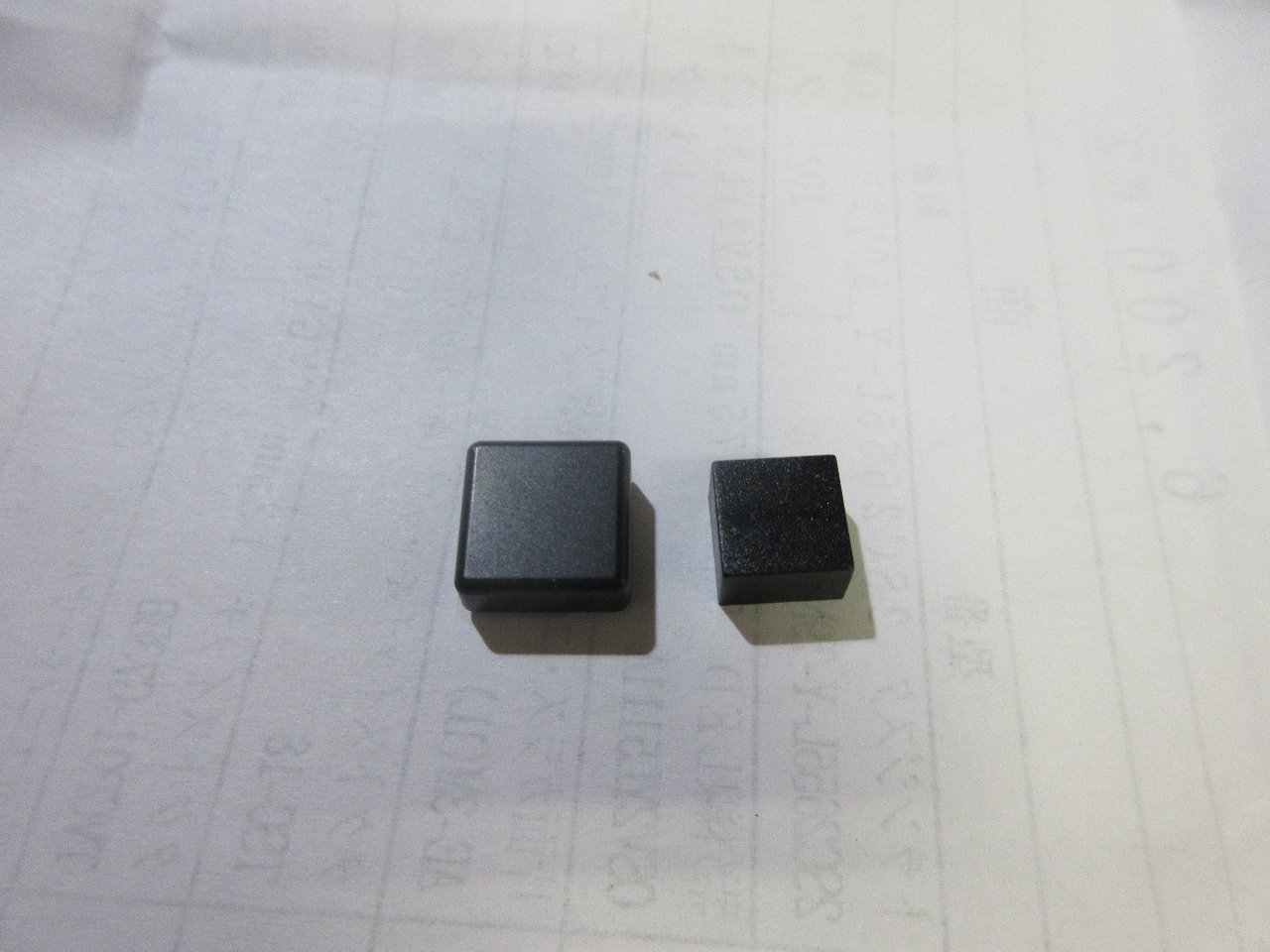

スイッチキャップを１１ｍｍから９ｍｍにサイズダウン
スイッチ本体よりキートップの方が高いってどうヨ(*_*;


タクトスイッチは補充


今回、両面基盤も購入したのだが…真ん中の基盤

両面基盤には大きく分けて２種類がある

スルーホールタイプとノンスルーホールタイプ

違いは…

表裏のランドが電気的に導通しているか、していないかの違い

図は基盤穴部の断面図
赤い部分が銅箔部分で電気が流れる

購入したのは右側のノンスルーホールタイプ

両面基盤のメリットは表裏で違うパターンの回路が組める事なのだが…
スルーホールタイプの様な表裏のランドが導通していては違うパターンでは組めなくなってしまう
しかも高い…片面基盤６０円、ノンスルーホール両面基盤６５円に対してスルーホール両面基盤は９０円／１枚　７２ｍｍ×４７ｍｍ
スルーホールピンが各穴に打ち込まれている分値段が高いのだが…

どうせ片面しか配線できないのなら、スルーホール両面ユニバーサル基盤でパターン配線しても片面基盤で配線しても同じ事になる

まあ、チップＬＥＤを表に並べて裏側にパターン配線を組む時には重宝しそうだが…
意外とあのランドが目立ってしまう(^^ゞ
放熱を考えるならチャンとしたＳＭＤ用のアルミ基板で作った方が良いと思う

試作品で作ってみた…

スイッチ
スイッチの押す部分が完全にフラット状態になっている
車検時のＤ対策として簡単に押せない構造にしただけ～(^O^)／

普段使いのスイッチとしては…

頭が出ていた方が押しやすいのは確かだ
拘りの四角頭用に穴あけ

判り易い様に…

赤のキャップにしてあるが…

今回は切り出し基盤を違うサイズから…

穴数分と言うより周りのスペース分で基盤の長さが違う

試作品と…

実際にのほほん号Ⅲに取り付けるスイッチ
見た目に少しはマシになったかな？(^^ゞ

で…
タイトルの「デフォルトはどっち？」の事だが…

今作っているスイッチはデフォルト状態ではＯＦＦになっている
って何の事だ？ってか(^^ゞ
車に乗ってイグニッションをＯＮの時には必ずＯＦＦに設定されている
スイッチを押さない限りＯＮにはならない

純正機能では、ブレーキホールドスイッチと同じと考えれば良いかな
毎回押すのが面倒で市販の社外品を付ける方も多いが…

場合によっては逆の動作が良い場合も有る

部品点数は同じで…

配線を少し変えればデフォルトがＯＮにも作れたりする
Ｉトランジスタに繋がるＩＣ出力が”Ｈ”か”Ｌ”かで動作が変わるだけの事だが

後付けデイライト機能などのスイッチに利用できたり…
応用範囲は広がる

ちなみにこのスイッチで…
ブレーキホールドスイッチの自動化も出来る
基本的には２００円程度で市販の社外品と同様のモノが作れるのだぁ～(^^♪
但し、引き回しの配線代は別途必要、あくまで基板上のパーツのみの価格

あと部品を２、３個…３０円ほど足せばデイレイ回路も組み込めたりする
ただ、４０１３などのＣ－ＭＯＳ　ＩＣの入手に苦労するかもしれないが…(^^;アハハ
