溶接機用の配線が１００Ｖで引いてあったので…

専用線のブレーカーを取り外し

チト…

ＢＯＸをケチったのでキツキツ(^^ゞ

取り換えるブレーカーと…

取付けるブレーカー

配線を…

繋ぎ直して

２００Ｖ化…

完成(^^)/

配線電圧は…

２１2Ｖ

トランス出力は…


１００V側が１０４Ｖと１５%ＵＰの方は１２１Ｖ

溶接機の電流値を…

ＭＡＸの１００Aにして１００Ｖ側で試しに溶接してみた

溶接中のトランス出力は…

１０２Ｖ…スパーク飛ばしながら撮ったので見難い(^-^;
ワイヤーにツンツンされないしビートが引きやすくなった
１５％ＵＰの１１５Ｖの方はさらにパワフルで３mm板に穴が開いた(^-^;

コレでストレスなく溶接機が使える(^_-)-☆

イジイジで配線の固定などに何かと出番が多い…

結束バンド

３０cm以下のモノは１００均で入手出来てお安く済むのだが…
白(乳白)色と黒色の２種類が有るので本来は使う場所によって使い分けした方が良い

何が違うかと言えば…耐候性が違う
白色のモノは屋内専用、黒色のモノは屋内・屋外問わず使えるが、迷った時は黒色をチョイスしておけば良いと思う(^^)/

短いサイズの…

結束バンド　９０本入って１００円(税抜)とお得な様だが…

１００均には…

倍近く入って同じ価格で売られているモノが有る
園芸用という事で薄緑色をしている　色を気にしないのであればコチラの方がお得という事になる
勿論、屋外で使う事を前提にされているので耐候性は黒色と同じ(^^)/

並べてみると…


こんな感じで、１０cmの入り数の違いは倍近い
長い物も入り数は多くなっているので、色が気にならない方にはお得になるかもネ

結束バンド…「ケーブル・タイ」、「結束帯」とも呼ばれるが、「インシュロック」、「タイラップ」と呼ぶ方もみえるが…
「インシュロック」はヘラマンタイトン株式会社の登録商標になる
「タイラップ」はトーマス・アンド・ベッツ社製の商品名
まあ、「ホッチキス」みたいなモノだね(^_-)-☆

トーマス・アンド・ベッツ社は結束バンドを１９５８年に初めて作った会社だが…
今はスイスに拠点を持つ多国籍企業ＡＢＢグループに買収されてしまっている

もう１つ…結束バンドに使われている６６ナイロンは吸湿性が有り、水分を含む事で柔軟性を確保している

剝き出しで日の当たる場所などに放置されていて過乾燥状態になっていると柔軟性が失われて簡単に折れてしまう
長年使用中のバンドに力を加えると折れたりするのはこの水分が抜けてしまっているからなのだぁ～(^^)/

もし、使っていない物がポキポキ折れる状態まで乾燥していたら２,３日水に浸けておけば柔軟性が戻り再使用が可能になる

チャック付きの密閉できる袋に入れて保管するのが正しい保管方法
なので包装袋にチャックが付いているのだぁ～単に飛び出さないためだけのチャックとは訳が違う

ついでに言えば…袋の中に霧吹きで軽く水分を入れておくと柔軟性を保つことが出来る…
ホムセンなどに売っている結束バンドの袋の中に結露している場合も有るが、コレは必要な水分と言う事で捨ててはいけない

１００均の結束バンドにも…

チャンと袋の後ろに注意書きがされているのですけど読んだ事有ります？(^-^？

溶接機の入力がドロップするのでフルで使えない(T_T)

入力定格を補うのに買ってきたトランスは２００Vから１００Vと１１５Vを出力するタイプ
まあ、１００Vを１１５Vや１２５Vにするタイプのつもりで買ったのだが…(^-^;

結果的には２００Vから１００V、１１５Vが出るタイプの方が電圧降下も少ないのでこちらの方が正解の様だぁ～

と、いう事で…

１００Ｖ配線から２００V配線に変更する事にした
それに伴ってブレーカーの交換が必要になる

現在付けてあるのは…


コレ、１００V専用の２０Aタイプ

取り換えるのは…


１００V/２００Ｖ併用タイプ

並べてみると…


こんな感じ
１００ＶにはＬ、Ｎの接続位置が決まっているが、２００Vはどちらでも良い…
まあ、単相３線から２００Vを取り出したらＮは無いから当たり前か(^-^;

今度の休みを利用して２００V化工事をしてしまおう(^^)/

簡単だけど電気工事士資格が無いと、この交換工事はしてはいけない
コンセント、スイッチの取り換えもそうだが…

自分で配線工事などをしたければ、チャンと試験を受けて資格を取得してからにしないとダメだヨ～とは言うモノの…試験と実際の配線工事では工程が全然違う

試験は配線の基本部分のみだからネ～(^-^;

昇圧と降圧を間違えて買ってきた…

変圧トランス

いつもの新参者バラバラ～チェックで気になる点が多々有ったので、改良してしまう事にした

まずもって…

色使いが無茶苦茶な電源コード
まあ、２００V１５Aなので定格内だが２mmの撚線なので交換の必要は無いのだが、気に入らないと言うより…譲れない点が有るので交換する事にした

ココは…

ついでの太い３．５mmに変更

譲れない点とは…


コレ！
電源スイッチ兼用のブレーカー端子への接続処理
見事に被覆まで噛んでます
コレは接触不良や容量不足の元、内線規程でも完全にアウト！

こんな感じで…

心線のみが端子に噛まれなければいけない

２mmと３．５mmの比較…

１．５mm
心線が太くなったので電圧降下も起きにくい(^_-)-☆

もう１つ…

プラグが動力用４Ｐ２０Ａの３線使用
この手のプラグ…重みで良く抜けて接触不良が多い
引掛け式２Ｐ２０Ａと交換…２線になったのでアース線は廃止して本体からのアースとしてしまう事にする
この手のトランス類はアースが必須です

普通の１００Vプラグでもチャンと差し込まれていなかったりすると斜めに抜けかけていたりする事が有るがこの４Ｐプラグはそれが特に多い

コンセントとプラグの端子全部が触れていて正常なのだから、抜けかけて接触面積が減った状態では細い線と同じ、流せる許容電流も下がってしまう

細くなって流れの悪い所に電流を流すと発熱する事になる…ソレを続けていると
はい、めでたくこんがり焼けて火を噴くでしょう(^_-)-☆

その内に溶接機用の電源線を２００Ｖ化してフルパワーでもストレスなく溶接が出来るかな(^^♪

使いたい所にコンセントが無くて延長コードを利用していた…

溶接機…
電源電圧降下で今一よろしく無いと

専用の…

コンセントを配線した

元部分には…

１００V２０Aのブレーカーをチョイス
この溶接機は１．９ＫＶＡなのでギリギリ
配線の電圧降下で１００A使用時にブレーカーが落ちてしまう

ん～ブースト掛けるかと…

変圧トランスを仕入れて来た

箱から出すと…

枠部分が曲がっている(@_@。

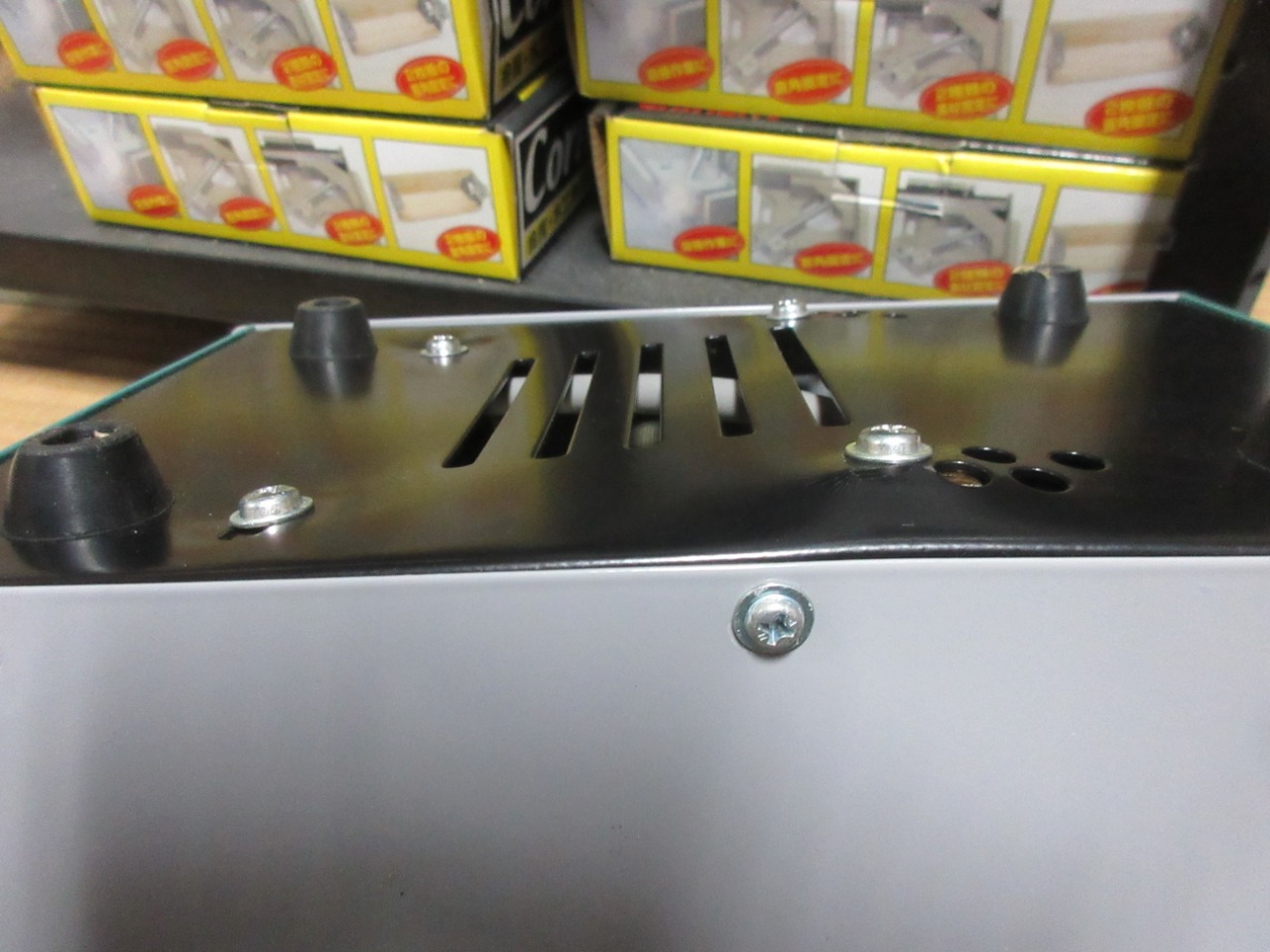

底部分も…



曲がっている

箱の底部分に敷かれていた段ボールは…

かなりのダメージを食らっていた
こりゃ～投げたか落としたとしか言いようがない感じかな？

まあ、気を取り直して…

コードのスペックはと見るとＶＣＴＦ…ん？ＶＣＴじゃないのね(^-^;

まあ、良いかぁ～と、ふとプラグを見たら…

へ？４極(@_@。
って事は…３相２００V用って事…

プラグ部分を分解すると…

ン？３線で違和感満載な色使いのつなぎ方

内部配線は…

こんな感じ…電源コードから出ている線が３本で単相2線２００Ｖではないか？


ん～やはり単相２００Vになっているが…色使いが変！
ナゼに赤をアースに使っている？

横から見ると…

トランスが完全に斜めっている

スイッチ代わりのブレーカーは…

富士電機社製

配線の突っ込み具合は…

心線を折り返して挟んである…内線規程では平らにするだけの筈だが…(^-^;
配線の色使いとか違和感満載な作りだニャ～(^-^;

で…何を間違えたかと言えば…
１００Vを１１５Vに昇圧しようと思って「昇圧」トランスを買ったつもりが、２００Vから１１５Vを取る「降圧」トランスを買ってしまったと言う訳(^^ゞ

３相２００Vだったら返品しに行く所だが、単相２００Vなので…

コチラ側を２００V仕様に替えて使う事にしよう(^_-)-☆

いずれは２００Vにしようと最初から…

このコンセントを使ったのだからネ(^_-)-☆

しかし…後から配線した…

２．６mm線でもこれほど電圧降下が著しいとは…いくらド田舎とは言え参ったことだ事で"(-""-)"
