2022年03月27日 イイね！

直圧式サンドブラスターを自作する　その6

直圧式サンドブラスターを自作する　その6さてそんなワケで・・・先週子供に発熱があったため自主隔離状態となっております。学校で例のウイルスをもらってきてしまったのかな・・・。症状は大したことなくて、普通の風邪のようにも見えるんですが、一応ワイも濃厚接触者として外出が不可能となってしまいました。


彩湖でスカイライン見たかったなぁ・・・。

今日は高校野球もちょい早めに終わったこともあり、ちょっち時間がとれたので直圧式サンドブラスターの続き作業をしてみました。まずブラストガンの自作です。直圧用のガンなんてもんは商品として存在しないですからね。吸上式なら腐るほどあるんですが。

alt
3/8のニップルを分解し、ボルト穴を少しだけ拡大してあげます。

alt
ワッシャーを適当に削って調整し・・・

alt
セラミックノズルはDIYの友である工具のストレートで入手しました。アストロのノズルは太くてうまいサイズのボルトがないんですよね。

alt
バルブに組み合わせて装着すればブラストガンは完成。足ふみ式のスイッチとかでもええんですけど、バルブは片手で操作できるので使用上の問題はないでしょう。



alt
ホースをいい塩梅の長さで自作して・・・

alt
どやさｗ
それらしくなってきましたネ。
画像みればわかる通りネット用のボルトやら手袋なんかもすでに装着してあります。

alt
メディアタンクはこんな感じで装着。実はメディアタンクが小さくなってるんですが、これは一度作り直しをしたからです。ちょっと圧をかけすぎたみたいで下の蓋が破裂し取れてしまったので・・・。。音がすごくて焦りました。やっぱ空気圧は怖いですね。気をつけましょう。

alt
レギュレーターは中華製で納品まで1か月近くかかるかわりに値段は安かったのですが、ニップルが上下とも空気漏れまくりで結局日本製に交換を余儀なくされましたｗ。結果的にあまり安くなってへんわ・・・ｗ
圧そのものはちゃんとレギュレートされてるようで0.3MPaの設定でピタッと決まりますのでメディアタンクの耐圧試験やらエアー漏れの検証結果は見事に合格しました。

alt
外出不可のためメディアの準備ができずに今日はここまで。吸い上げ式に使ってた建材用の珪砂7号ならあるんですがちゃんとサンドブラスト用のアルミナで作業したいので我慢しました。

一応完成ですが・・・・どうかな？。。ちゃんとブラストされるかな・・・？。

次回時間がとれれば実際にブラストしてみます。ではまた。。

Posted at 2022/03/27 18:58:27 | コメント(0) | トラックバック(0) | 日常の何か（笑 | 日記
2022年03月06日 イイね！

直圧式サンドブラスターを自作する　その5

直圧式サンドブラスターを自作する　その5そんなわけで、ブラストボックスの続きです。
すっかり花粉の飛び散る季節になってしまいました。できれば花粉の飛ぶ前に80エンジンのオーバーホール終わらせておきたかったなぁ。。直圧式サンドブラスターに時間とられているので仕方ありませんが。。




前回までにFRPを３プライ施工。空気が入ってる箇所もあるにはあるんですが強度的には問題なさそう、ということでとりあえずFRP工作最大のイベントである型抜から行ってみましょ～。。


alt
はい抜けましたｗ
まぁ細かくみるとちょっと剥がれきらずにテープの残骸が残っちゃったところもあるんですが、売り物じゃないですし気にしない方向で。


alt
とくに四角錐の部分とか内側は全体的にいい感じで平面でています。まぁどうしてもダメな部分は補修したりしまして一先ずFRP工作は完成としました。砂が下に流れないようであれば補修やね。

alt
破壊された段ボールたち。こうなるとリサイクルは難しいので燃えるゴミですね。。養生テープはしっかり剥離効果があったと思います。このとおり剥がれましたのでボックス形状なら養生テープで良いような気もしますね。


alt
上部のバリをディスクグラインダーでそぎ落として枠をつけましょう。


alt
バスコークで張り付けてマスキングテープで固定。。


alt
バスコークで固定されたら隙間も追バスコークで埋めてしまいましょう。


alt

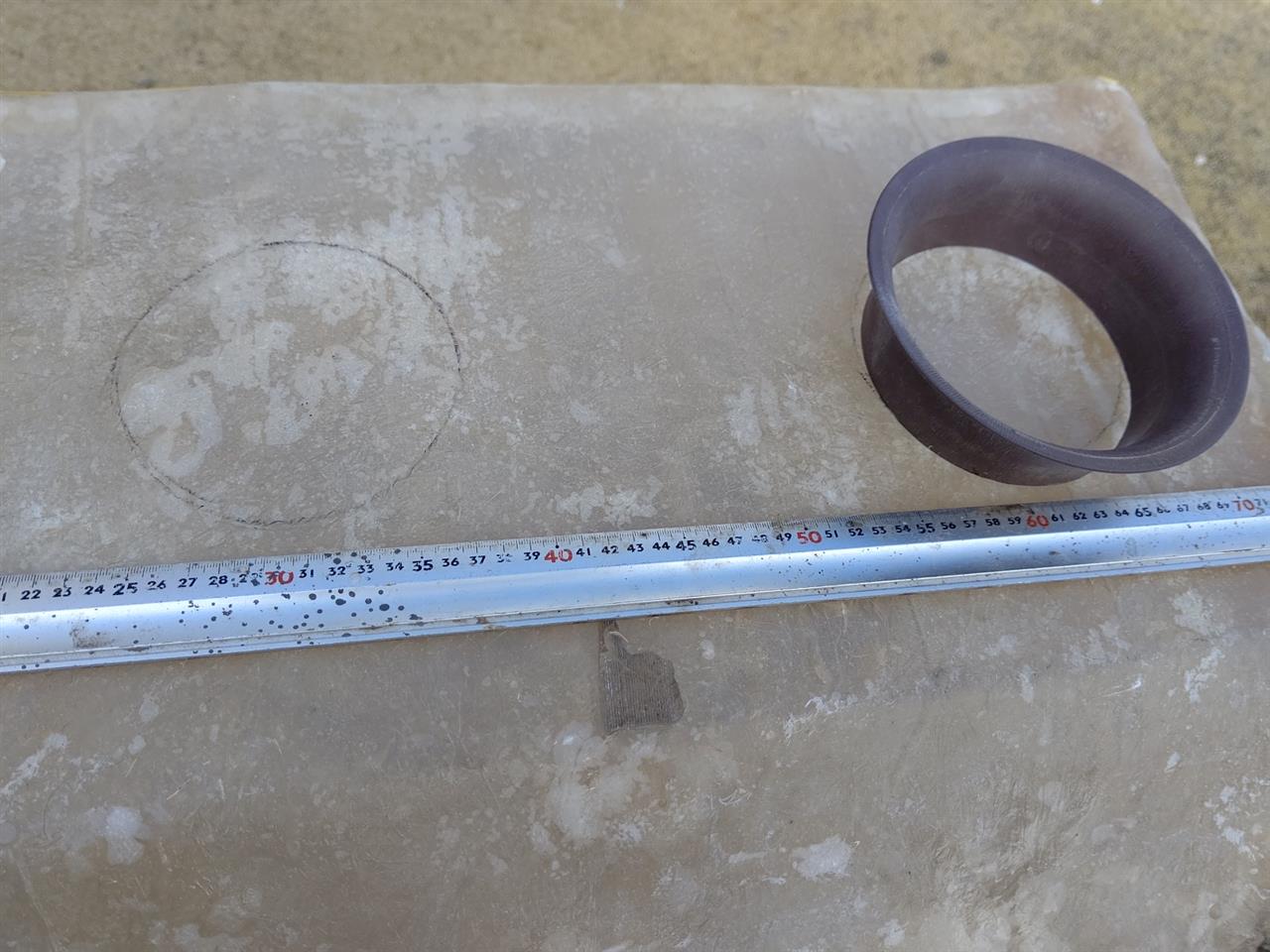

手ェ突っ込む所の穴を開けます。枠はダイソーの植木鉢を適当にカットしました。。DIYで困ったらとりあえず100均です。。


alt
ディスクグラインダーを駆使して穴開け完了。


alt

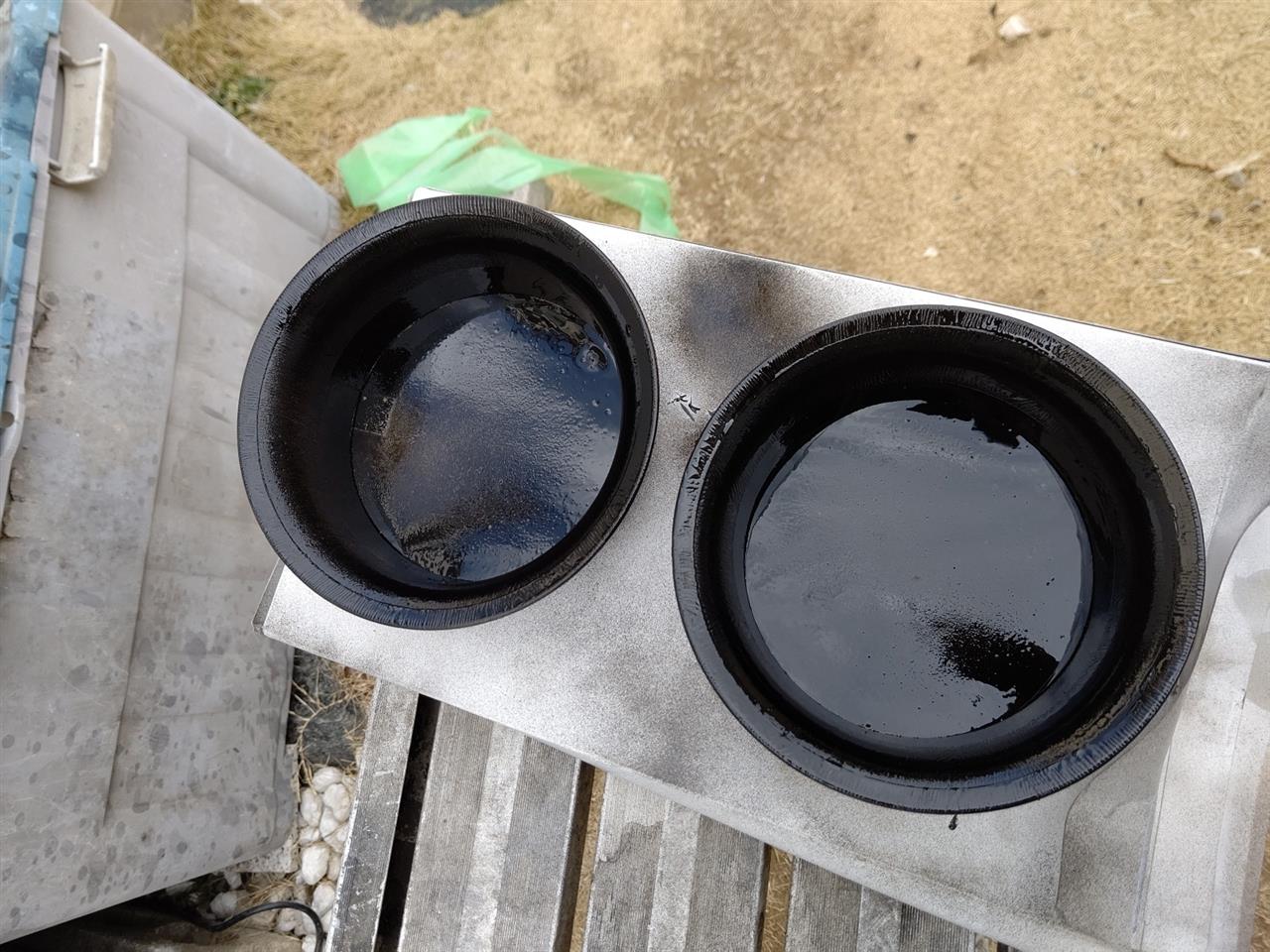

植木鉢をそのまま付けると植木鉢にしか見えないので一応艶消し黒にぬっておきました。まぁ植木鉢なんですけどｗ


alt
この枠もコーキングで固定しちゃいます。空気漏れの対策もあるしコーキング最強ですね。。それっぽく見えてきましたｗ


alt
エアーのカプラーも付けておきます。こちらもワッシャーの裏にはコーキングを塗ってあります。ワッシャーがあるので問題ないと思うけど念のためね。。


alt

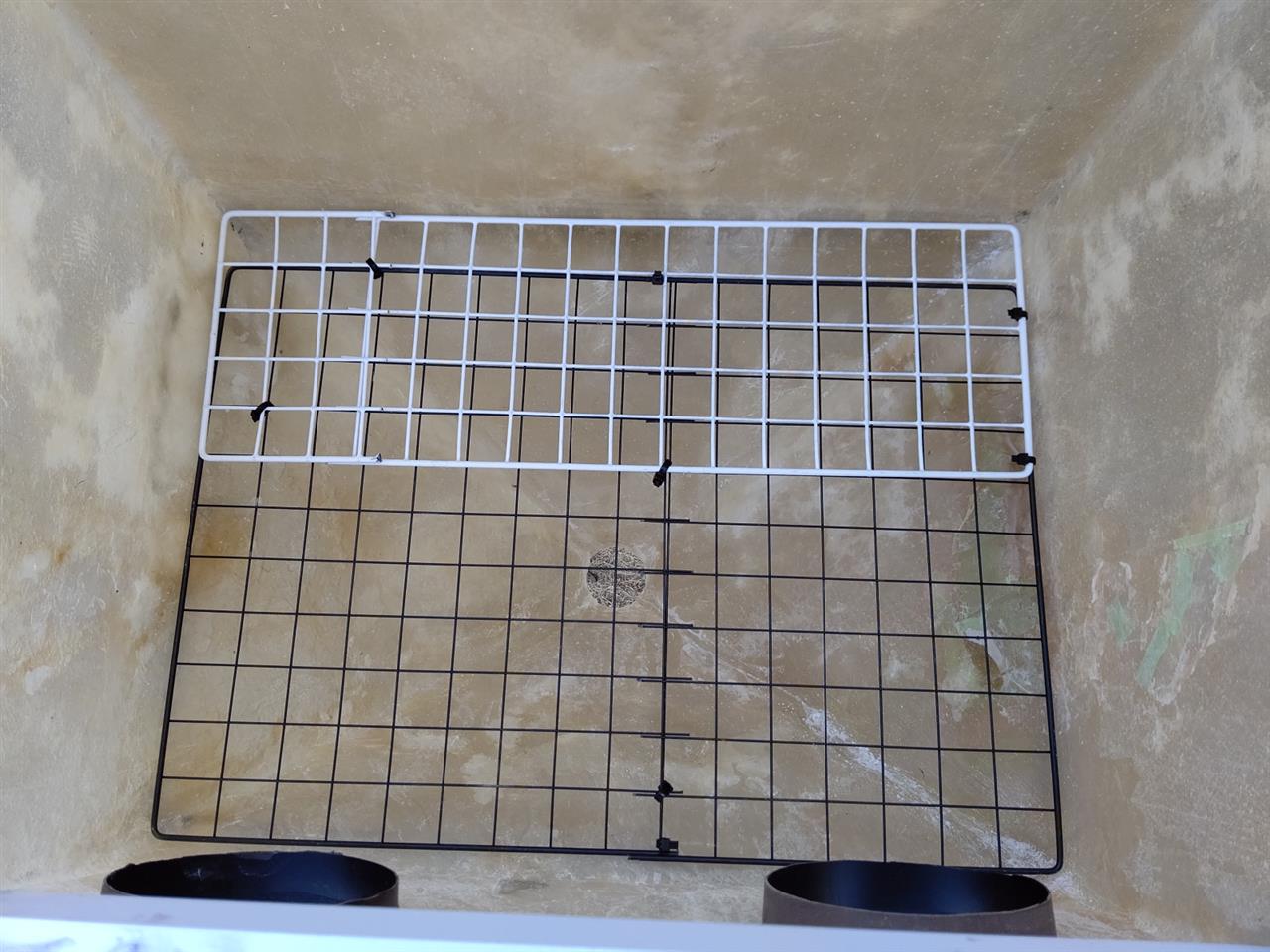

メッシュ網も100均で調達。2枚を組み合わせて縦横の長さを調整してこんな感じになります。。今は四角錐のところに引っかかってるだけなのでネジを打ち込んで高さを調整すればOkって感じですね。

alt

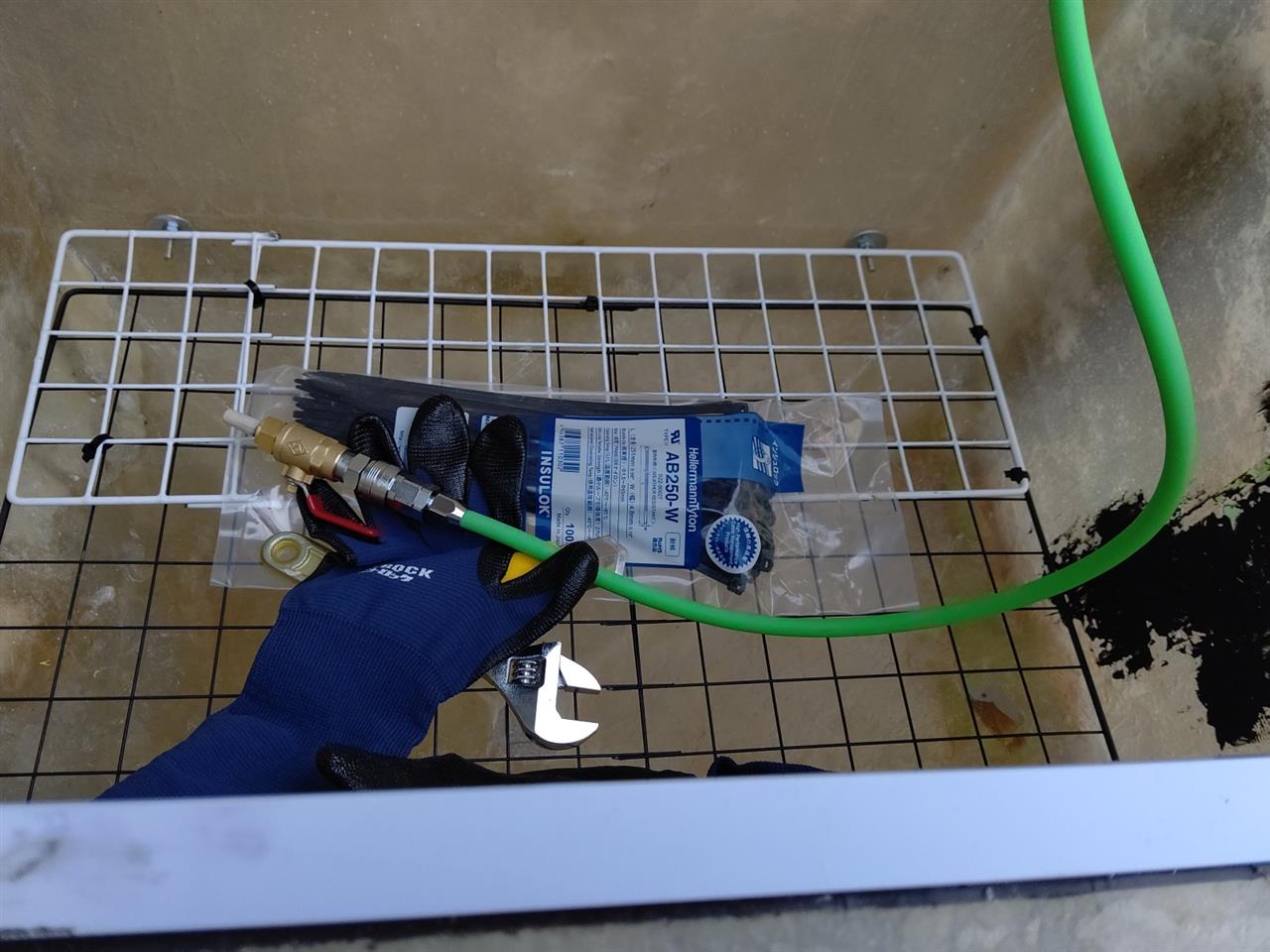

物入れても問題ないです。今日はここまでですね。あとは蓋つけてグローブつけて、自作サンドタンクセットすれば完成です。FRPは塗装しないので光が透けて通りますからとりあえず蛍光灯はいらないかなぁ・・・と考えております。

ここまで長かったけどあと一息って感じですなぁ～ｗ

ではまた。。

Posted at 2022/03/06 19:30:18 | コメント(0) | トラックバック(0) | 日常の何か（笑 | 日記
