しかし、この２ヶ月間４日しか休みがなくホント仕事大変だった(T_T)
さて、以前からラジオが全然入らなかった(-_-)
アンテナ線が悪いのかと以前ラジオアンテナをリアの熱線に繋いでみた！
配線を延長させてリアハッチの蛇腹を通し熱線に接続。
この時も親友のT.OHTANI君と作業。
写真の場所はその前に走りに行った筑波山♪
あれは緊急事態宣言前のこと。
その後の作業は自宅にて。
これはこれで多少聴けるようにはなったのだが、うーん、雑音だらけ(T_T)
そして何度も思考錯誤を繰り返す(-_-)
こんなもんも買ってみた！

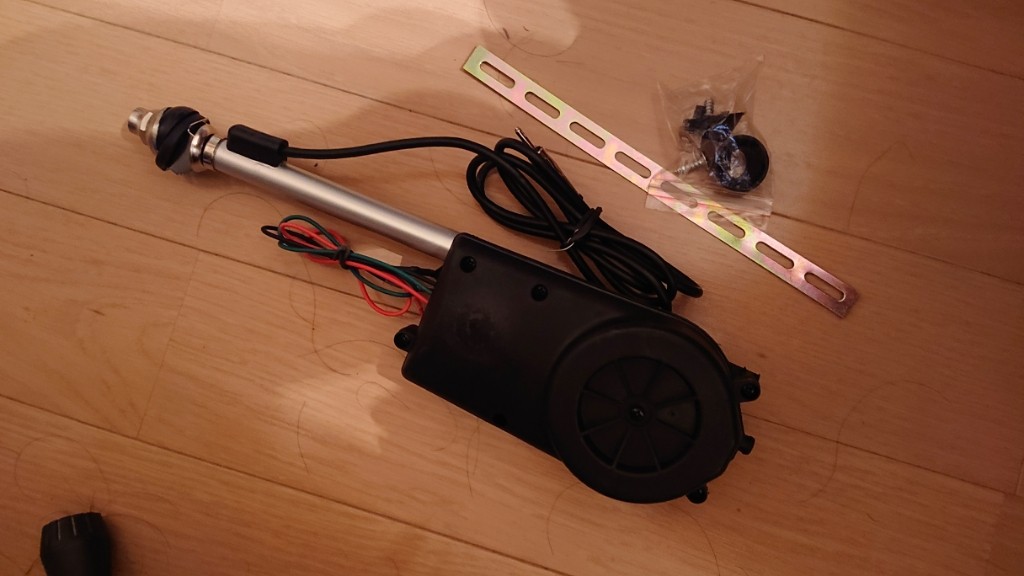

電動オートアンテナ。
昔の日産車やマツダのロードスターのように電動にしてやろうと。
物がどんくらい大きいかもわからず買ってみたが意外にでかくワゴンRじゃ、いかんせん付きそうなところがない！
とゆうことで断念(-_-)
そして月日が流れまた親友のT.OHTANI君とまた再会☆
作業はまた自宅。
親友は別の作業をしていたが私はひたすらラジオアンテナと悪戦苦闘中(T_T)

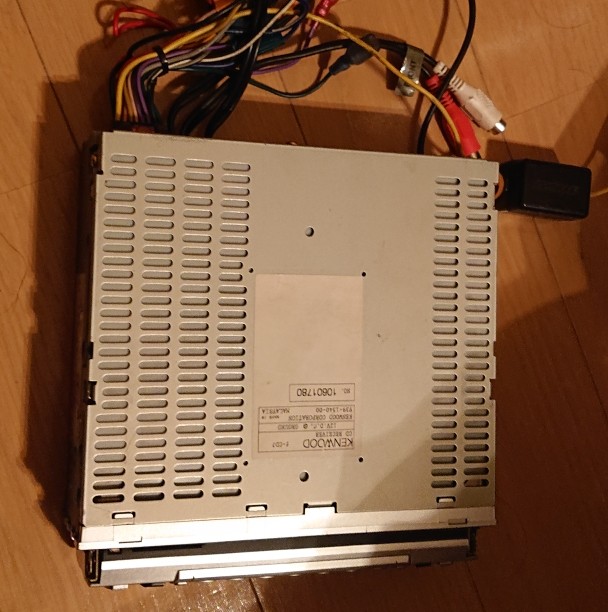

終いにはオーディオが悪いのかとジャンク品にてオーディオを購入し接続してみる。
しかし、やっぱりラジオは入らない(-_-)
つまりオーディオの問題ではなかった。

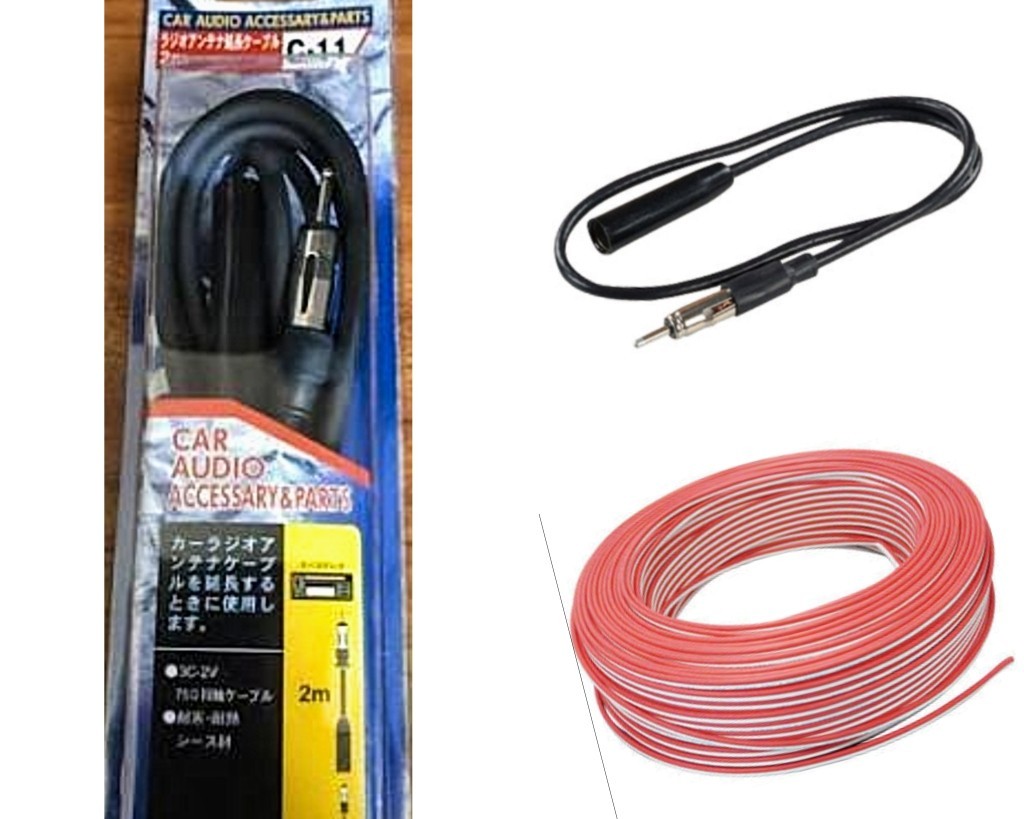

この日はホームセンターにてアンテナ線だけを購入して写真撮影(笑)
食事をしていろいろ話をし、この日は解散♪
ばんどう太郎さん。
相変わらず美味しい☆
これは緊急事態宣言後11月の頃の話。
そして最近の出来事。
ロッドアンテナの配線をぶったぎってしまった為、この前のちゃんとしたアンテナ線に配線接続。

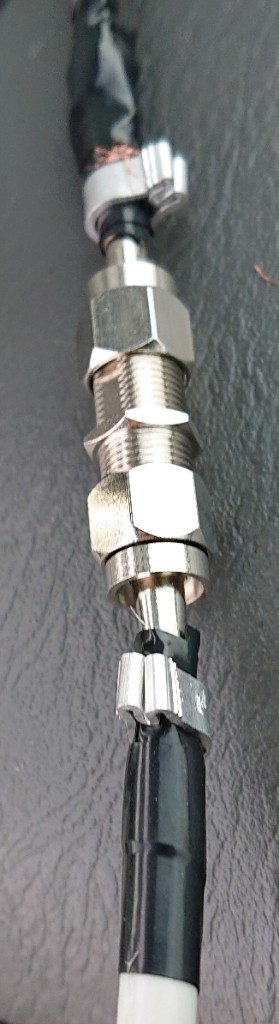

接続はテレビ用の中継接栓。
フロント周りの内張りを外し配線を通し接続。
ラジオを入れてみるとバッチリ入った！
おっ♪
成功か♪
……ところが走ってみると全く入らない(-_-)
原因はどうやらドラレコとカーナビ、レーダー探知機、もしかしたらETCも？
特にナビとドラレコを繋ぐと全く入らない！
アルミテープを使ったりいろいろ試したが断念(-_-)
更に問題は安物中華製LEDヘッドライトバルブ。
これがくせもの！
ものすごいノイズ(-_-)
ネットでしこたま調べる(>_<)
そしてホントかどうかわからないがいろいろ購入♪

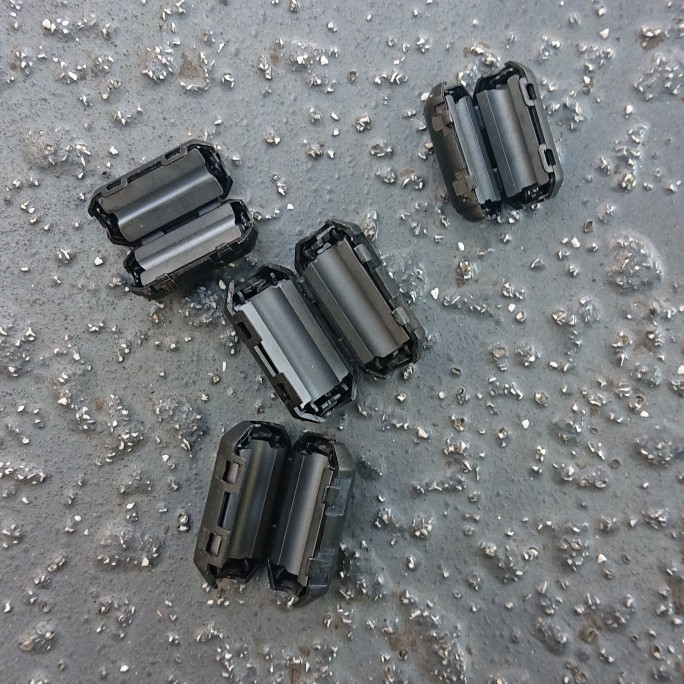

フェライトコア。
積層セラミックコンデンサー。
・フェライトコア
まずフェライトコアとはノイズフィルターである。
電源ケーブル、オーディオケーブル、USBケーブル、AV・OA機器などのケーブルに取り付けて、高周波ノイズの影響を低減。
後付けでケーブルに取り付けるだけ、ワンタッチで簡単に取り付け可能。
但し書きには、
※ノイズの種類によっては効果が無い場合もございます。
とのこと。
・積層セラミックコンデンサー
そもそもコンデンサーとは？
①電荷を貯めたり放電したりできる。
②電圧を一定に保つ
③ノイズを取り除く
様々な種類のあるコンデンサの中でも、積層セラミックコンデンサは小型ながら静電容量範囲も広く、ノイズ除去や電源電圧の平滑化、フィルタなど様々な回路で使われている。
最近では、携帯電話やテレビの高機能化に欠かせない部品となっています。
その特性として、温度による静電容量の変化に違いのある温度特性や、高周波特性が良いという特長を持っているそうだ。
難しくてよくわからんがなんでもよいわけではないらしい。
定格電圧、50V。
静電容量、0.001μF (1000pF)の積層セラミックコンデンサーが効力を発揮するらしい。
今回は安心の村田製作所さんのを購入。
しかしこの後、しばし仕事期間。

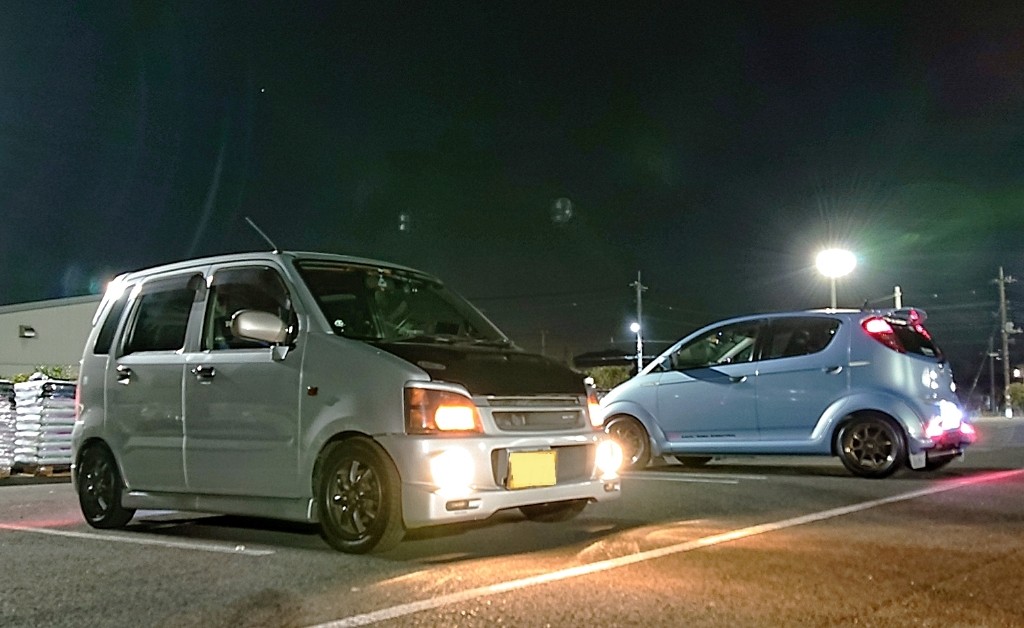

そして年内の仕事がやっと終わり、この度、親友のT.OHTANI君の愛車R2の車検を私の行きつけのショップに紹介した為、お店の打ち合わせに同行するのに今回再会☆
ちなみに車検はシートの問題のみでした。
社外シートとシートレールの証明書をシリアルナンバーから事前にメーカーから発注できるようです♪
良かったね☆
そして今回の食事は海山亭いっちょうさん。
相変わらず待合室で待つ。
そして注文後も待つ。
しかし、味は美味しい☆
そんなこんなで解散♪
さて、ラジオアンテナ問題。次の日とうとう全てをバラしてみることに！
そしていろいろなことに気付く！
まず、全てが素人による電装弄りの雑さが原因だった(-_-)
自分で付けた電装品。
①ターボタイマー
②電圧計
③ハザードスイッチ移設
④間欠ワイパーキッド
⑤デイライト
⑥デイライトスイッチ
⑦リフレクターLED
⑧リフレクターLEDスイッチ
⑨キーレスドアロック
⑩開閉キー照明
⑪サブウーファー
⑫ETC
⑬ドラレコ
⑭カーナビ
⑮レーダー探知機
このうちカーナビ、レーダー探知機はシガー電源からだが問題は電源線やイルミ線、アース線がごちゃごちゃの上に全てを結束バンドでまとめていたこと。
特にアース線がくせものでこれをいろんなもんと一緒にしているとノイズが発生しているらしい！
ノイズ発生源はとくにGPS内臓のもの、カーナビ、中華製安物ドラレコこれがひどい。
やはりドラレコはノイズフィルター内臓のちゃんとしたものを買った方がいいみたいだ。
しかし、買ってしまったものは仕方ない(笑)
まず、アンテナ線はぶったぎってしまったのでAピラー内を通した。
そしてドラレコはヒューズボックスから電源を取っていたがこれをやめて昔のワゴンRならではのリアハッチ下のシガー電源から電源を取り直し、リア、Cピラーからアンテナ側逆のサイドのAピラーまで配線をもっていって設置。
そしてフェライトコアをバックカメラを含め３つ付けた！
これでだいぶノイズは低減された。
カーナビも電源側と本体側の両サイドにフェライトコアを取り付け。
もう１つ問題がキーレスドアロックキッド。
これが意外と他のコネクターとでノイズが発生しているがキーレスユニット本体の配線が短い為ドア下のロアカバーに無理くり収納。
近くのコネクターをアルミテープで囲う(笑)
そうすると大部分ノイズが無くなった！
多分配線加工をもう少しちゃんとやればいいのだろうがなんせ配線だらけで今から全てやる気にはならない(*´-`)
あとは手当たり次第のアルミテープコーティング(笑)
完全にアルミテープチューンだ(笑)
しかし、意外にノイズが減る！
もうこれでよしとする(笑)
そして最後に最大難関中華製安物LEDヘッドライト！
これは整備手帳にあげたが村田製作所製積層セラミックコンデンサーにかけてみた！
なんせ短すぎて先人さんのように巻き付けることが困難の為、ハンダ付けしてみた！
決して上手ではないがハンダ付け終了。
ワクワクドキドキしながら付けてみた！
結果は…
やらないよりはマシだが少しだけノイズ低減された(-_-)
しかしほとんど変わらないに等しかった(>_<)
とりあえず昼間は我が埼玉県において、
・NACK5/79.5MHz◎
・J-WAVE/81.3MHz◎
・東京FM/80.0MHz○
・bay-FM/78.0MHz✕
・横浜FM/84.7MHz△
ここまで復活した(*^^*)
もちろんいろいろ原因があるのだろうがこうして昼間だけはFMラジオが聴けるようになりました！
こうして１年以上悩んだ長かったラジオアンテナ問題に終止符が打たれたのだった(笑)
とりあえずLEDヘッドライトはまたいろいろ考えてみることにする！
結果安物は良くないと言うことと素人の電装弄りは良くないということを学んだと共に勉強にはなりました……。
とさ(笑)
