2017年03月30日 イイね！

Cherish


　alt



　　こんどは私が、
　　伝えたかったの
　　
　　めくりめく感情が
　　風に流れ ...
　　消えていくよ

　　あなたには たぶん ...
　　わからないわ！
　　
　　どれだけ大事で、
　　かけがえないものを
　　私に くれたのかを

　　それは、風のような
　　星のような、光のような
　　
　　青い空、そのもののような ...
　　ああ、言葉になんてできないわ！
　　
　　あなたが、そこに
　　いてくれたから
　　
　　私は ...
　　蘇生できたんだ








　alt
Posted at 2017/03/30 18:41:00 | コメント(0) | ●マイエスプリ | クルマ
2017年03月26日 イイね！

明日へ続く道　- 走行てちょう２１-


　
　まいFlora !　感度悪いショットも、ドキュメントな１シーン^^ かな。
　　

　
　地元の国道８号。くねくね海岸線で、Floraは本領発揮だった？！


　
　　昼下りの、やや春霞みな空・・


　
　　細かに目的地を決めない走行・・　敦賀港のセメント工場前で。　


　
　　Flora、走った記録に、何枚か撮っておこうか・・。　
　　もう、日が落っこちそうだよ。
　　

　　えっと・・　今日走ったルートは、往路は国道365号の山道で、
　　福井県の南越前町から敦賀港まで。
　　復路は、国道8号の海岸線。　ここのくねくね、なかなか
　　面白かったな vv
　　そいえば、バイク初心者の時に走って、トンネルん中が
　　めちゃ怖かったの思い出した(・・、)です。。


　
　
　
　　楽しかったね・・　　Flora、素敵な時間をありがとう！
　　　　　　　　　　＊2017.3.25 (土) の走行てちょうより



　　きっと・・
　　みんなにも、愛車と走る、楽しい時間が、
　　素敵な道が、あるんだろうな。

　　そんな素敵な道、時間へ、ちゃんと繋がっていけるように・・
　　これからも、Floraとしっかり走り込んでいこうと思うんだ。。
　　　　　　　
　　       　B-Flora



Posted at 2017/03/26 16:26:11 | コメント(2) | 走行てちょう | クルマ
2017年03月24日 イイね！

ステアリング装置 " 原理 "　- カーメカノート４８ -


　　こんにちは。
　　" メカ勉 " むずかし(＞ω<)!
　　でも、あきれず進んでいきますvv



　　◆ステアリング装置

　　ステアリングシステム( 操舵装置 )は、クルマを様々な方向に
　　走らせるための必須パーツだ！

　　操作機構＋ギア機構＋リンク機構で構成されている。

　　操作機構では、まずドライバーが、直接操作して方向を決める。
　　( 当たり前っちゃ、当たり前だよね ^^ )

　　ステアリングホイールに力を加え回転させると同時に
　　この回転は、ステアリングシャフトを通じて
　　ギア機構へと伝わっていく。
　　
　　そしてギア機構では、この回転を減速させることで、
　　大きな力を発生するんだよ。
　　そう、パワーステアリングなど、さらに大きな力を
　　加えられるようにしてるものもある。
　　
　　こうして、ギア機構で作られた動きが、リンク機構を通して
　　フロントホイールに伝えられ、前輪に角度がつくんだね。

　　さて、ここで考えてみたい・・
　　この時、つけられた角度が、左右の前輪で同じになってないと、
　　正確なカーブが描けないし、クルマにだって負担が
　　かかってしまう。
　　でも実際はね、左右で回転半径が異なっているんだ。
　　だから、ステアリングシステムでは、前輪に与える
　　角度を、左右で異なるようにしなければならない。

　　この問題を解決したのが、ドイツのアッカーマンと
　　フランスのジャントー。
　　それで、この方式をアッカーマン・ジャントー式と呼んでいる。
　　( 略して、アッカーマン式 )



　　○アッカーマン式

　　アッカーマン・ジャントー理論、操舵内外輪舵角の関係を
　　実現しようと、ナックルアームやタイロッドのリンク機構を
　　レイアウトした幾何学的配置のことなんだ。

　　　　　

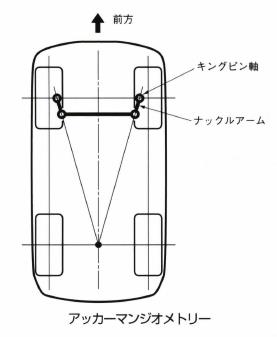

　　　　　　画像の出典：アッカーマンジオメタリー by 大車林


　　ステアリングリンク配置の平面図で見た時、
　　車輪の中心軸であるキングピン軸と、
　　ナックルアームのタイロッド側ボールジョイントの中心と
　　結んだ線が、リヤアクスルの中心を通るように配置。

　　遠心力を無視できるぐらいの低速走行の時に、
　　内外輪のタイヤにスリップ角を生じさせないようにするため、
　　内輪舵角αと外輪舵角βの関係を表した理論。
　　アッカーマンが発明し、ジャントーによって改良されている。


　　　　　
　　　　　画像の出典：アッカーマン・ジャントー　by 大車林


　　低速時の車両旋回中心は、リヤアクスルの延長線上。
　　内外輪の向きをそれぞれの走行軌跡の接線方向に向けた時の
　　理論式は・・　                  う、ムズカシィ(・・、)・・

　　　　　T/L＝(1÷tanβ)－(1÷tanα)　　
　
　　　　＊L：ホイールベース、T：トレッド

　　内輪舵角はいつも外輪舵角より大きくて、舵角が大きくなるほど
　　その差は開いてく・・
　　
　

　　　　　
　　

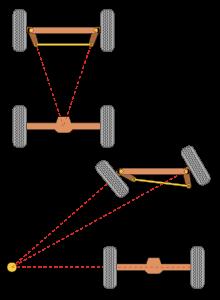

　　　　　画像の出典： アッカーマン・ジャントー　by Wikipedia
　　

　　リンク機構で、最終的にホイールに角度を与えるナックルアームは、
　　１直線を描くタイロッドによって押されて動く。

　　この時に、左右２本のナックルアームを平行ではなく、
　　アームの延長線が、ディファレンシャル付近で交わるようにしている。
　　すると、車両軸の延長線と、ナックルアーム、タイロッドで台形に。

　　タイロッドが左右に動いて、ホイールに角度を与えようとすると、
　　ナックルアームの動きの差によって、ホイールの角度にも差が出て、
　　カーブの内側になるホイールの方が大きな角度がつく。
　　この差で、左右の前輪が同じ中心を持つ円を描くんだ。
　　タイヤにも無理がかからない。


　　今日は、このくらいですね。。
　　


　　
                　　　　＊＊記事めも＊＊
　　
      　 学習に使用させていただいた書物（記事の情報源）
　  　 「 カー・メカニズム・マニュアル - ベーシック編 - 」
                                        　　青山元男  著
                                              書籍出版社　ナツメ社
　
　　　学ばせていただいたウェブサイト様
　　 「 アッカーマン・ジャントー理論 」(ウェブ)
                                              大車林　by  Weblio
    　
   　　B-Flora　

 　　　　　　　みんな元気でいてね。おつかれさまです。
                 　  見てくれてありがとう ^^

Posted at 2017/03/24 16:10:46 | コメント(0) | カーメカニズム | クルマ
2017年03月17日 イイね！

走行てちょう２０


　　Floraと少し走ってきたよ・・　
　

　　Floraも、わたしも、早く感じたかったんだ・・ 山の春エアに ^^

　
　

　　山からの雪融け水が流れる小川・・　そして風さやか。。

　

　　エンジンも、ハンドリングも、なかなかよかったよ、Flora♪
　　ありがとう！！

　

　　(〃ω〃)・・・　タノシカッタヨ・・。

　　　　　

　　　　　みんなは・・？　愛車は・・ 元気かなー？
　　　　　B-Flora　　＊
Posted at 2017/03/17 18:19:20 | コメント(1) | 走行てちょう | クルマ
2017年03月14日 イイね！

翼　- Spring's coming ! -


　alt


　　Spring's coming !　
　　いのちあるところには必ずやって来るよ
　　凍りついてた大地に光がさして
　　土を割って青草がはい出した！

　　春・夏・秋・冬・・　春・夏・秋・冬・・・
　　目が覚めて、やがて眠って・・
　　Heart beat だ！！　
　　いのち果てるまで

　　ジブンで決めた夢だから
　　何も怖くないさ
　　旅立ちだ！
　　きみ、春の女神がくれた翼を持て！




　alt
　alt
　alt
　　　　　　　　　　　　　　　　＊2017.3.9　　太平洋上空にて撮影




Posted at 2017/03/14 16:58:34 | コメント(0) | 友達への便り | クルマ
