ガレージの照明点灯に連動して換気扇をオン、照明を消してから一定時間遅延して換気扇をオフにするリレー装置を自作しました(^o^)／

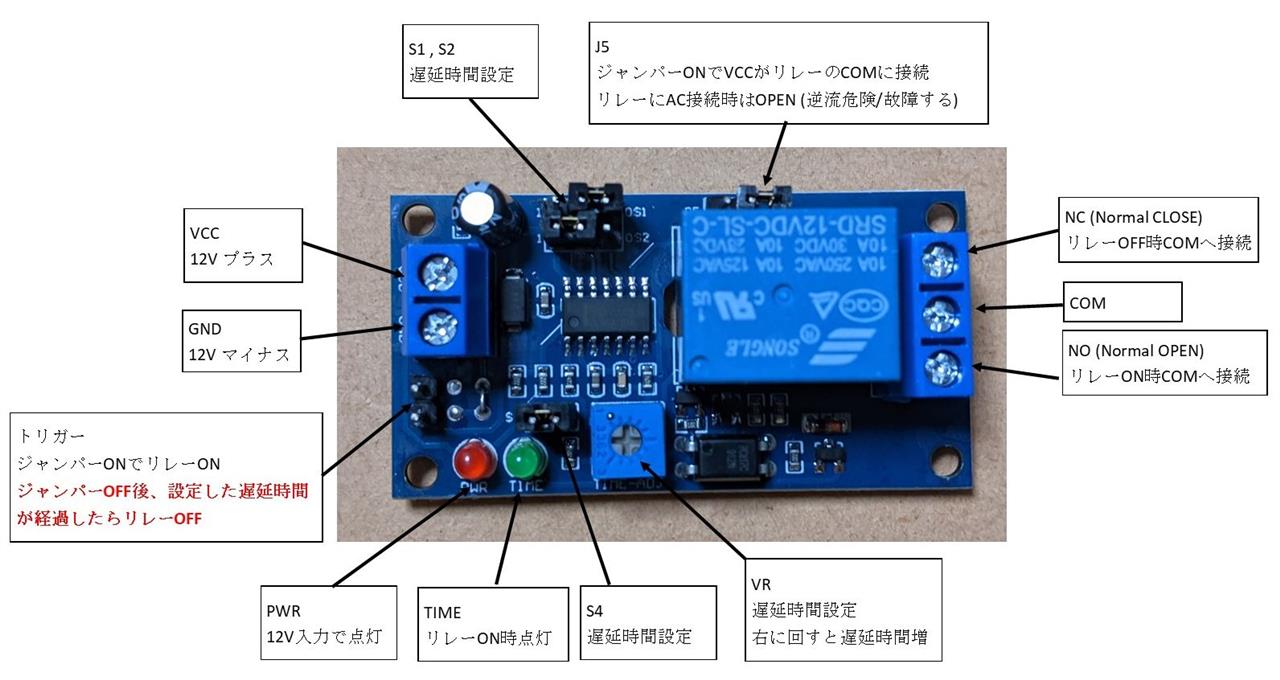

使ったのは12V遅延リレーモジュール FC-31 Amazonで1000円程度で売ってます。



参考にしたブログでFC-31の機能を確認してVCCに12Vの電源とリレーONにするためのトリガーが必要なことが分かりました。



100Vの照明と連動するためにパワーリレーをヤクオフで落札、これも1000円以下でした。100Vの入力とトリガー用のジャンパー線を半田づけしました。



12V電源は降圧コンバータをAmazonで購入しケースをばらして基盤のみ使いました。600円以下でした。



手元にあったACアダプタをばらしてプラグ部分から100Vをとり、2P３P電源プラグにリレーのNomal Openを接続しました。
この状態で動作を確認しました。

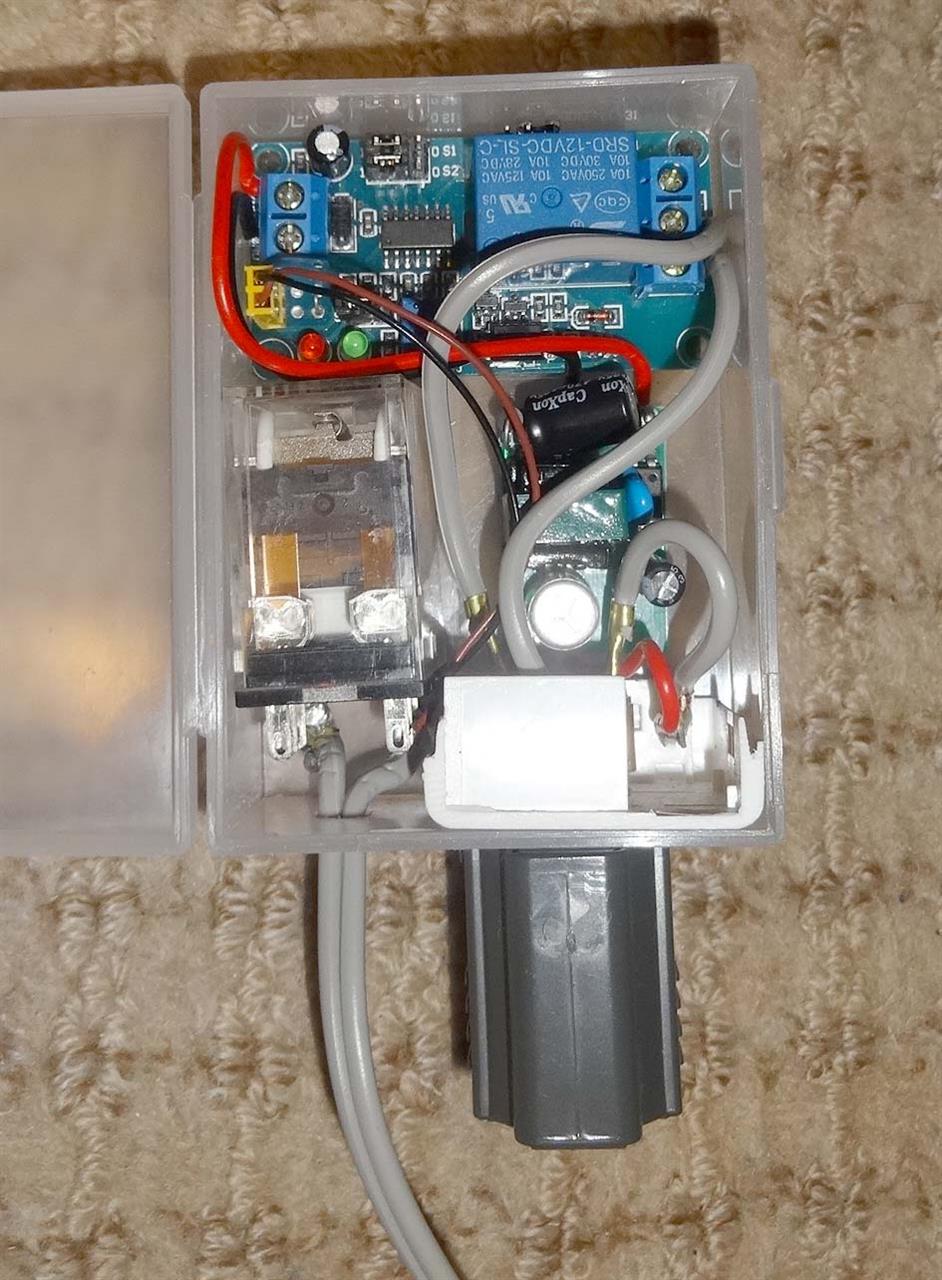

手持ちのケースにぴったりおさまりました(^_^)v



裏からみるとこんな感じです。このボックスを換気扇用のコンセントに差し、下のプラグに換気扇を接続、下から出ているコードをガレージの照明器具と並列に接続しました。

我が家のガレージはリモコンで開閉し、連動して照明が点灯し、3分後に自動消灯するようになっているので、ガレージ開閉で換気扇が回り、自動消灯後30分で換気扇が止まるようにできました。

Amazon特典のメガジャケ用のフレームが100均になかったので作成しました。
参考にした動画は下のリンクをご覧ください。

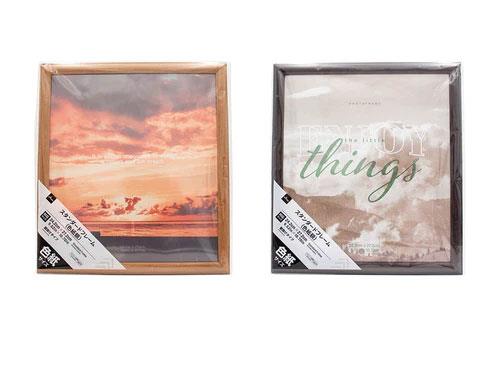

使ったのは参考動画と同じダイソーのスタンダードフレーム（色紙額）対応サイズ24.2mm×27.2mm 他にも220円のものやSeriaにも110円でよさそうなのがありました(^o^)／

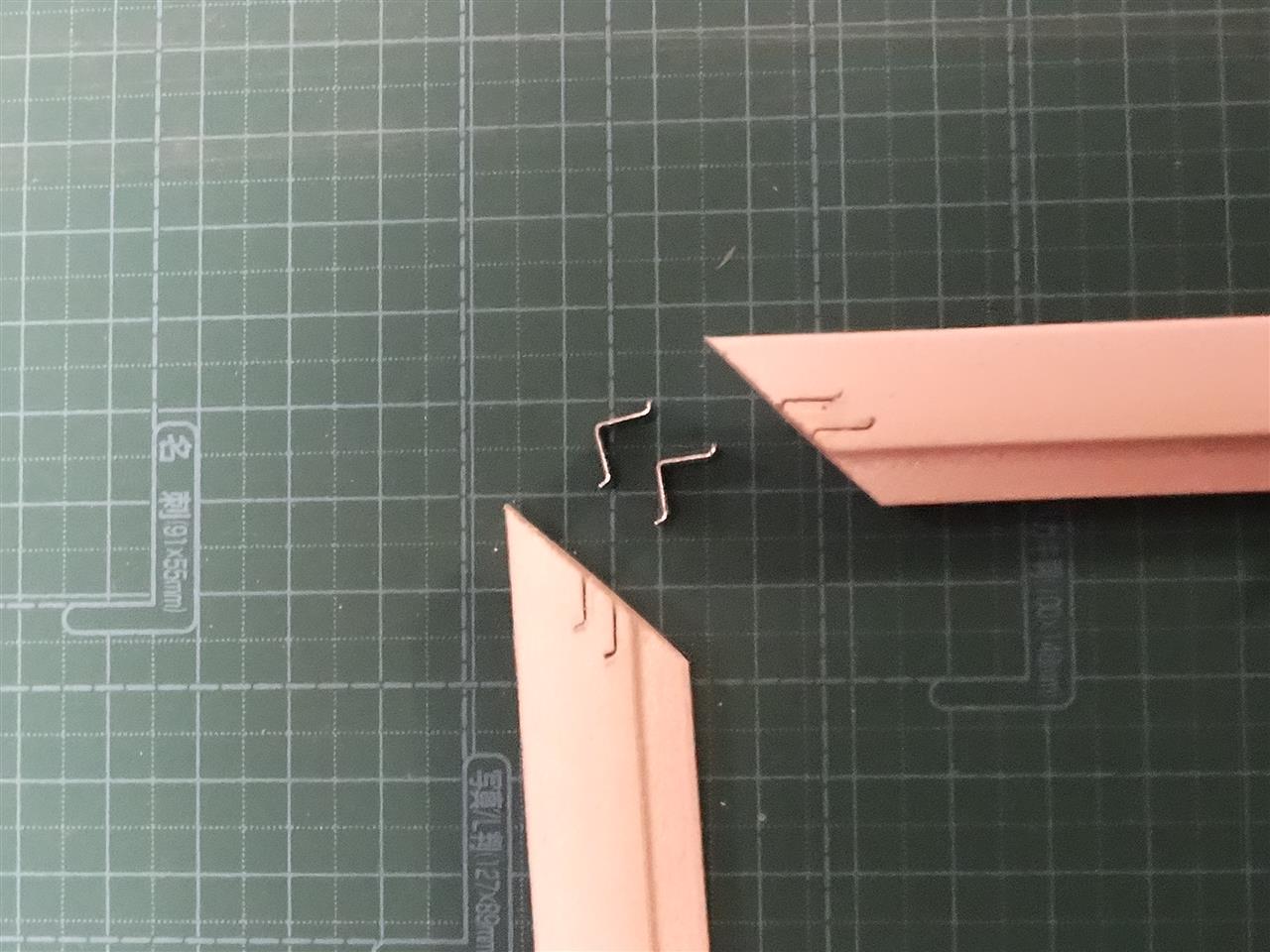

最初は動画の通りやりましたが隙間が空いたり、金具を打ち込むときにフレームが割れてしまったしたので金具は完全に抜き取りました。



正方形になるよう短辺の長さに合わせてカットします。カットする部分はマスキングテープで割れ防止します。



ダイソーののこぎりガイドを探しても売っているところがなかったので家にあった角材とマグネットシートとボルトナットで自作しました(^_^)v

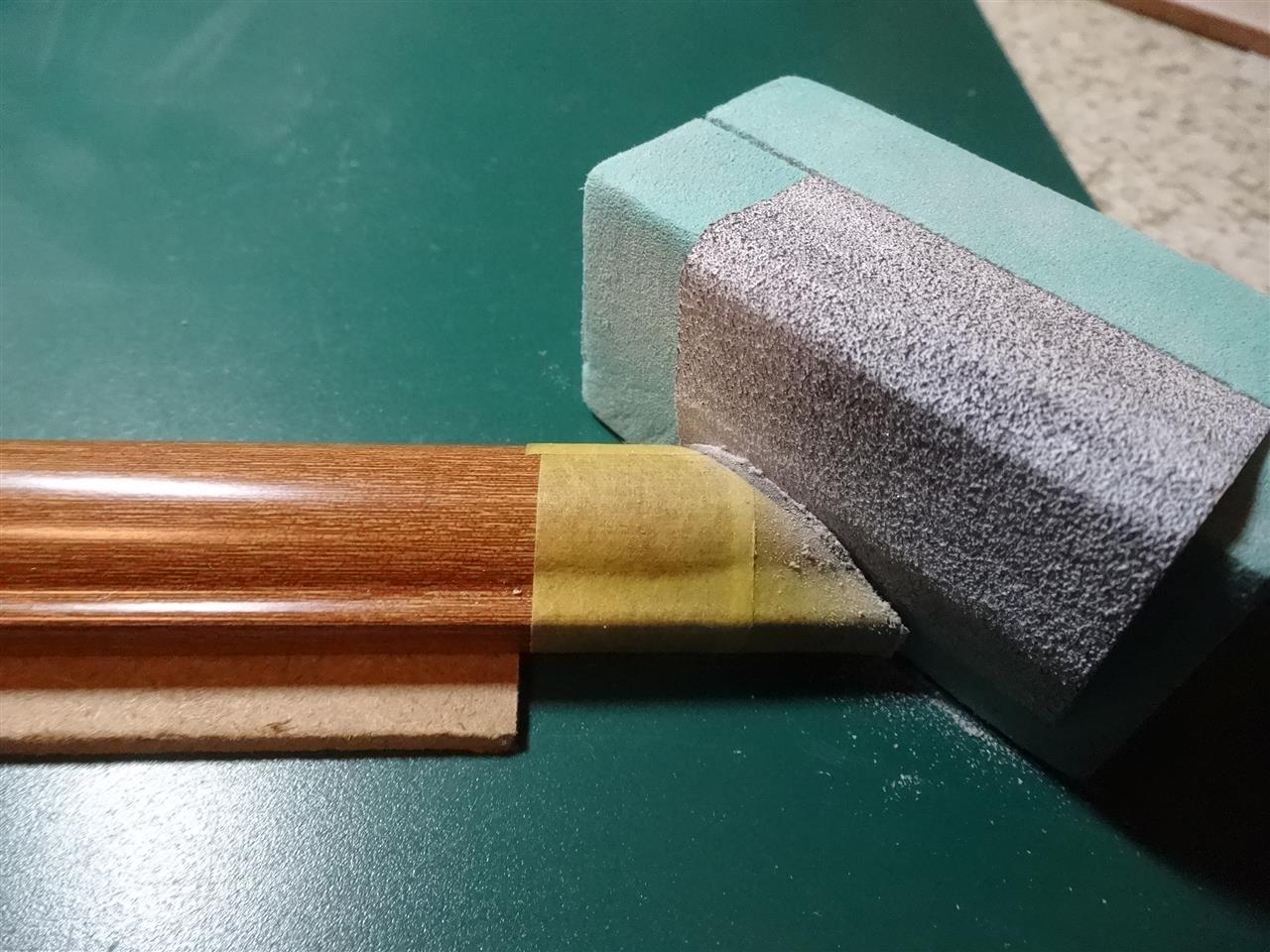

のこぎりでカットしただけではどうしても隙間が空くのでサンドペーパーで納得するまで調整しましたがこれが一番時間がかかりました。

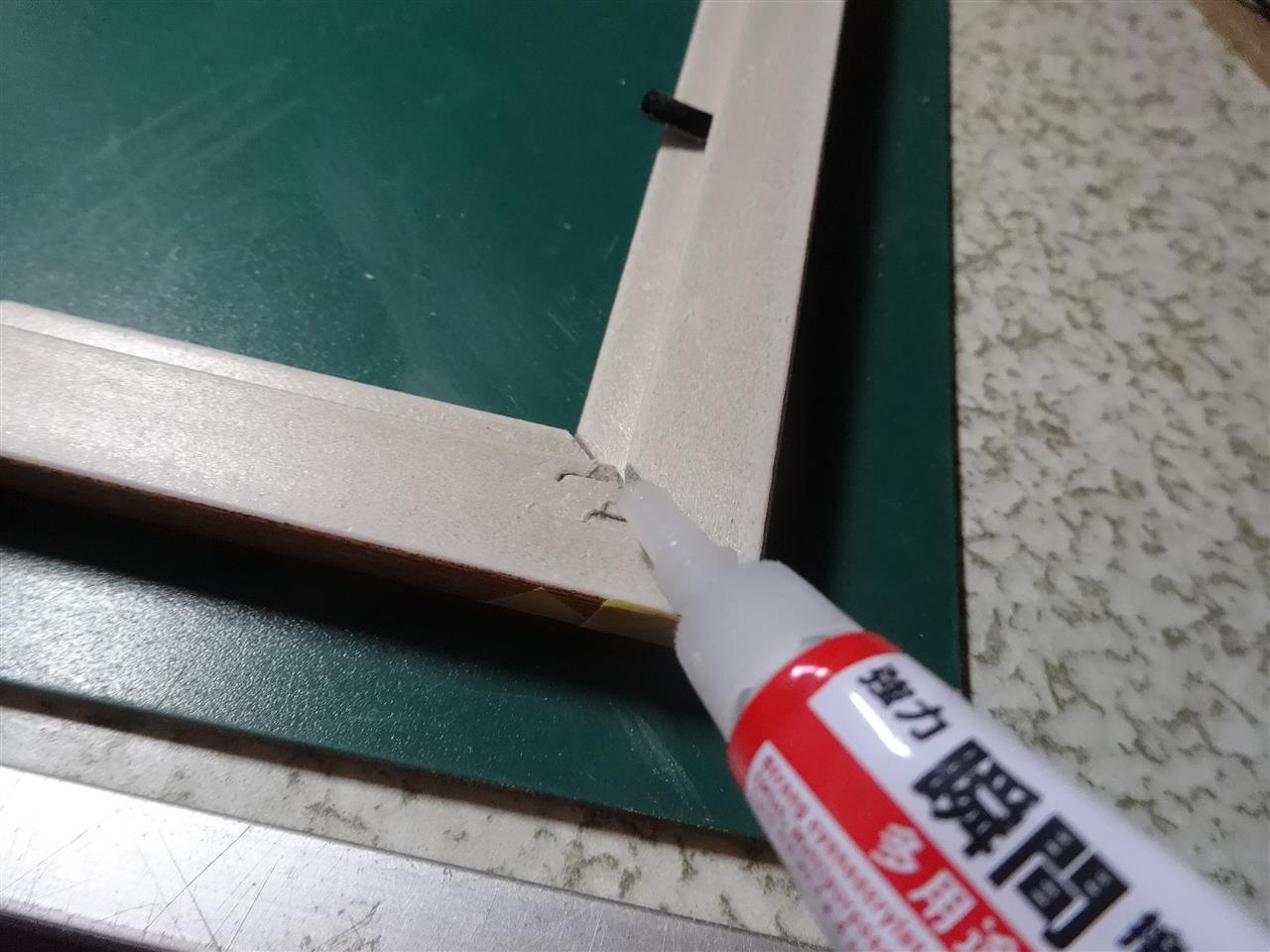

表からマスキングテープで仮止めしておいて裏から瞬間接着剤で貼り付けます。

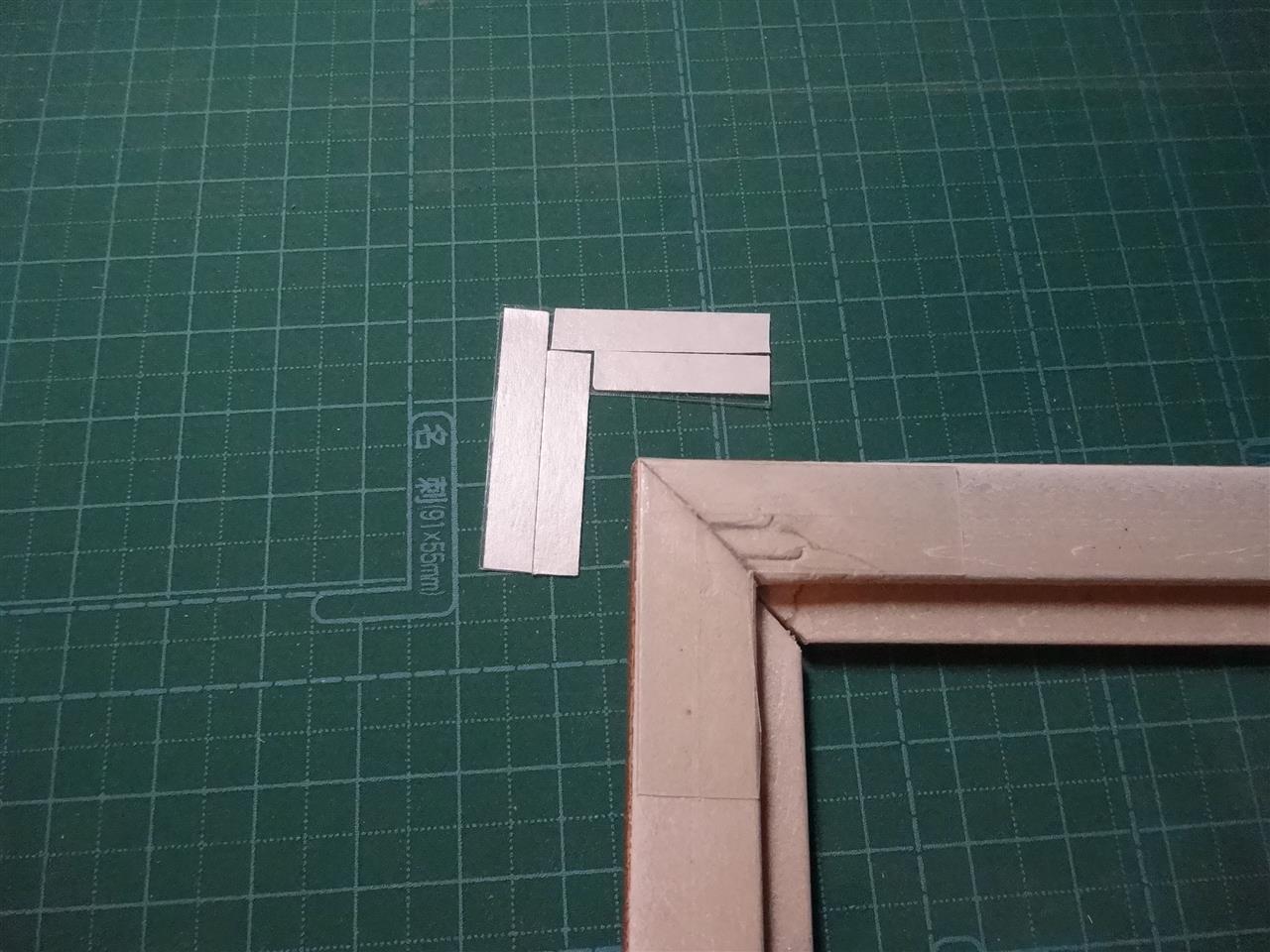

このままでも大丈夫そうですが念のためフレームに合わせてカットしたフイルムの残りで継手を作成し両面テープで補強しておきました。



裏蓋とフィルムを現物合わせでカットしてメガジャケを入れて完成です<(_ _)>

長年こたつは使ってませんでしたが最近特に寒いのでリビングテーブルをこたつ化してみました。



一般には発売していないメトロ電気工業のフラットヒーターMCR-200Eをヤフオクで入手しました。



四隅にネジ穴があったので20mmの穴あきネオジウム磁石をAmazonで購入、M4ｘ20mmのさら小ねじはコーナンで購入しました。



こんな感じでネジが出っ張ることもなくきれいに固定できました。

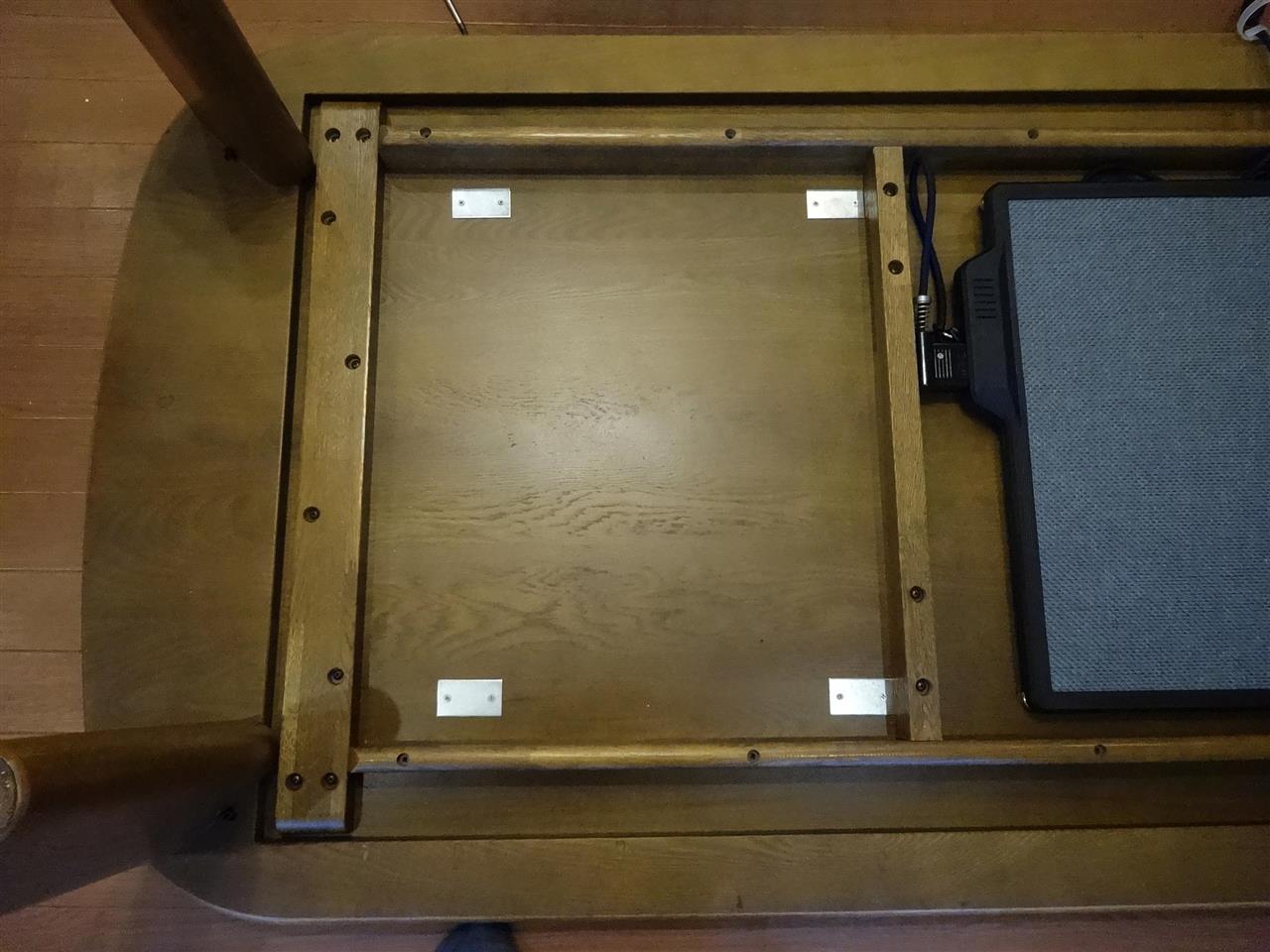

テーブル側にはマグネット補助プレートをねじ止めしました。テーブルの厚みに合わせて20mmの皿頭木ねじを使います。



我が家のテーブルは真ん中に補強桟があったので片側のみにヒーターをつけることにしました。電源コードのコネクタが大きくサイズ表示にも書いてなく仮当てしたときにギリギリだったので焦りました。コードを抜き差しするにはさらに幅が必要です(~_~;)

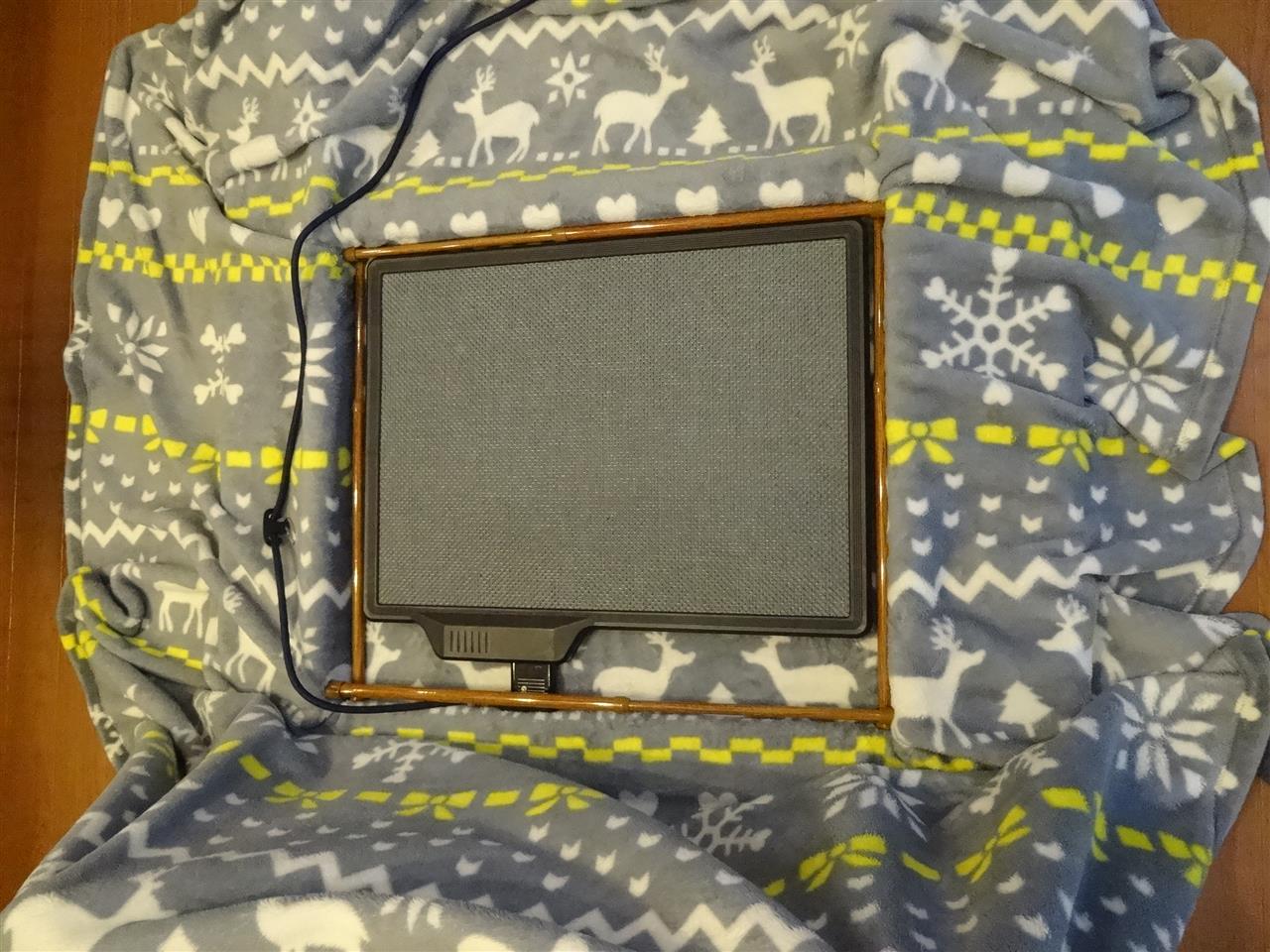

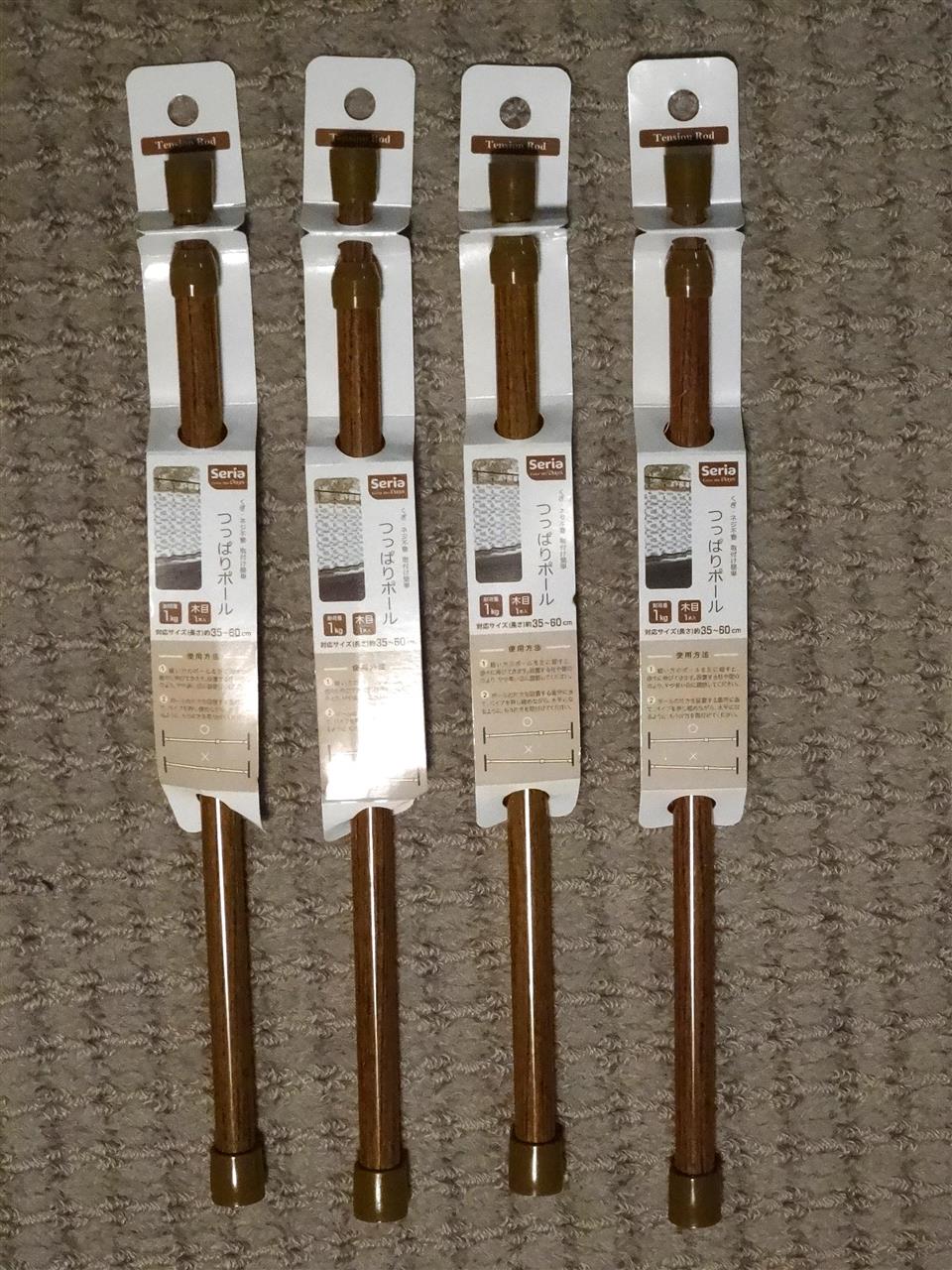

こたつ布団がなかったのでとりえあず毛布で代用するとして固定方法を考えた結果突っ張り棒で押さえることにしました。



やはりコネクタが邪魔になりましたがなんとか固定できました。

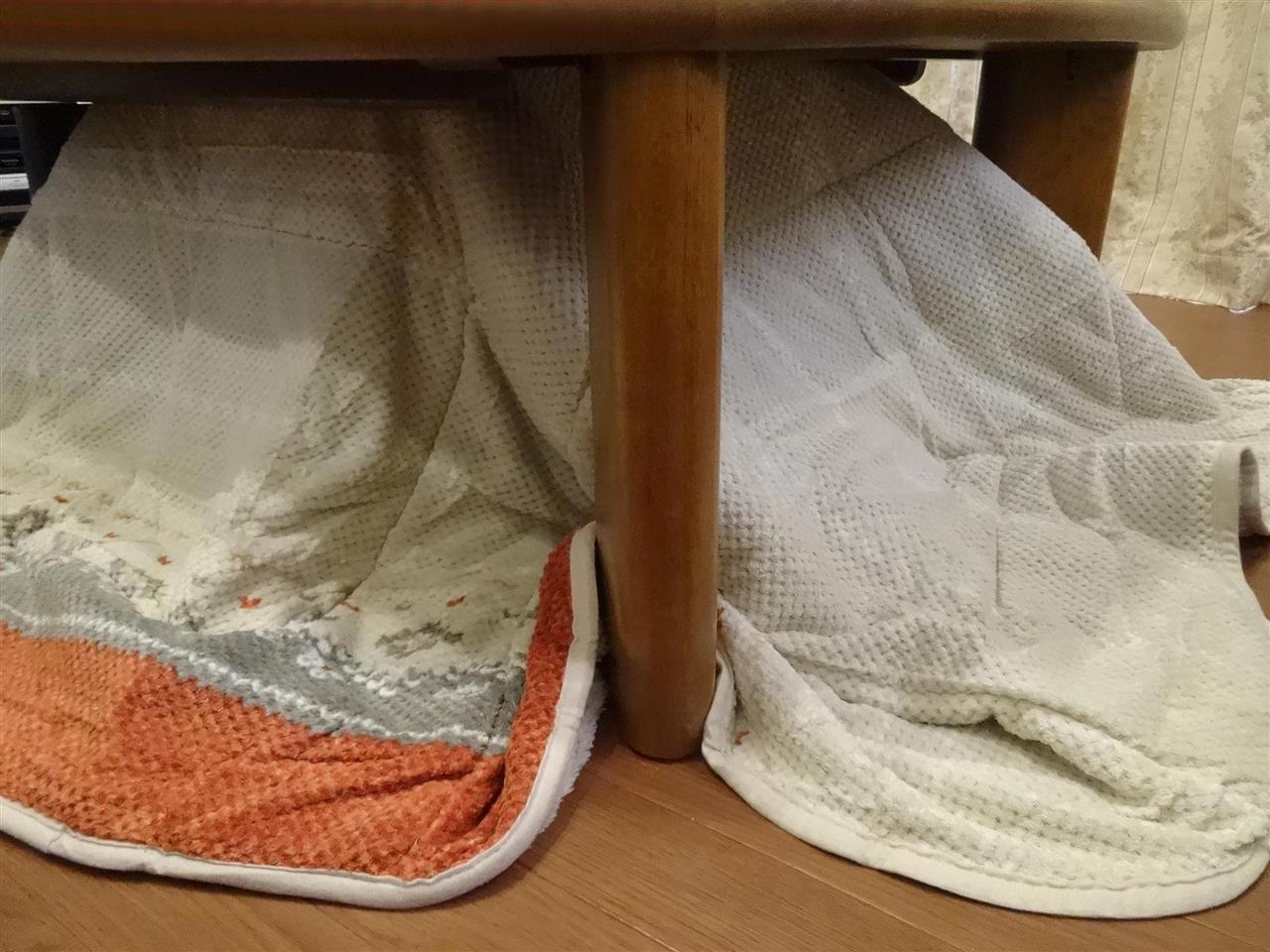

幅が足りませんでしたが、こたつ布団はニトリで購入予定です。
実際に使ってみると今の時期なら弱から３ぐらいでも十分暖かかったです(^O^)／

この状態で2日ほど使いましたが突っ張り棒では抑えきれずに布団を少し引っ張っただけでヒーターごと落下しました(~_~;)

ニトリのこたつ布団が到着したので別の方法を考えました。

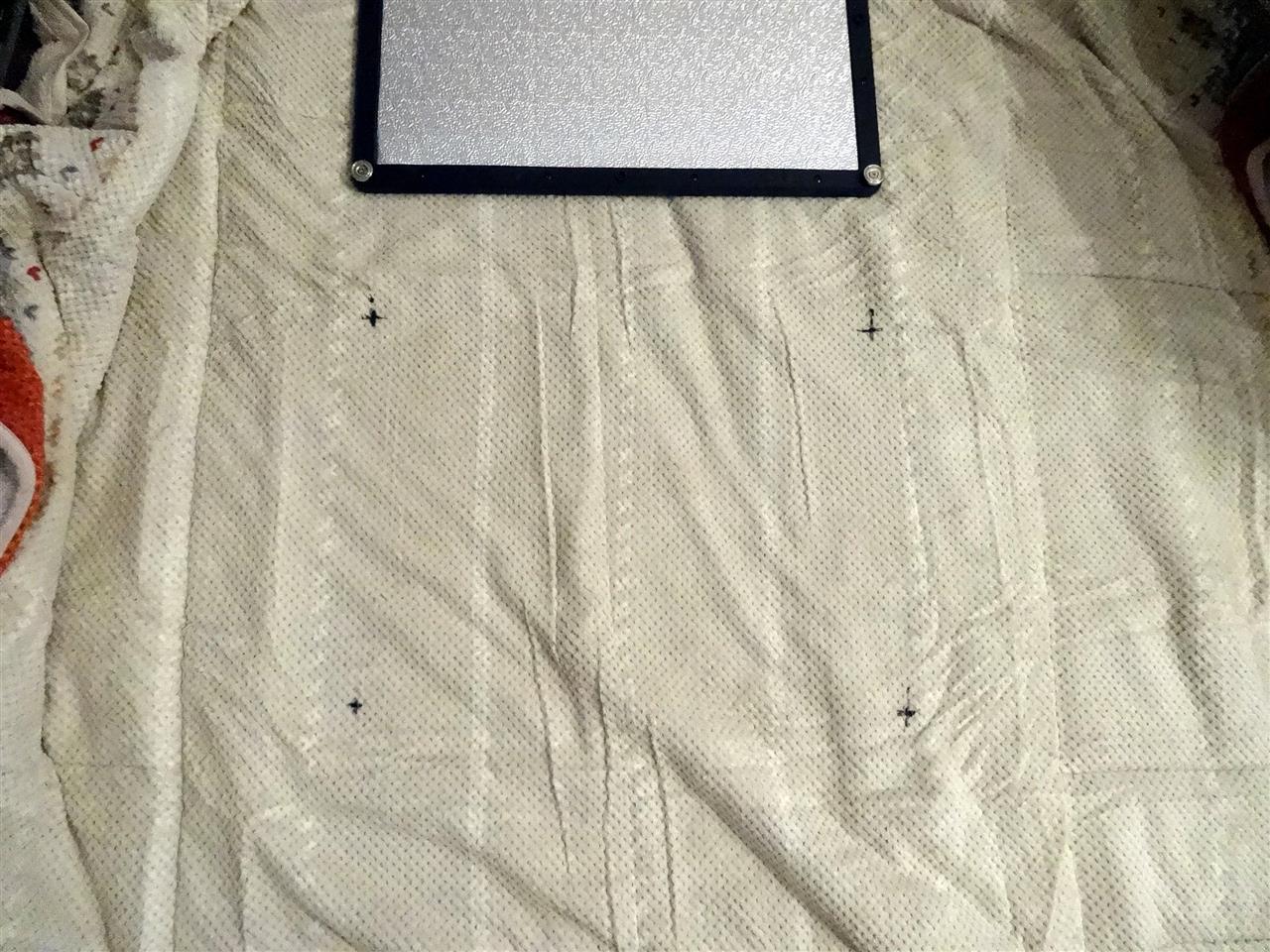

こたつ布団にヒーターのマグネット部分に合わせて切り込みを入れました。



切れ込みからマグネットを出してテーブルのマグネットプレートに直接接触するようにするとちょっとぐらい引っ張ってもはずれません。



数日使ってますが問題なさそうです<(_ _)>

スキーヘルメットのゴーグルが必ず曇ってしまうので電熱線をつけてみました。

使ったのは「Yicdfur USBヒーター DC5V/2A」Amazonで買ったときは480円でした。


シートをはがして電熱線をとりだしました。そのまま利用すれば簡単でしたが長さを調整して防水コネクタに変更するためにぶった切りました(^o^)

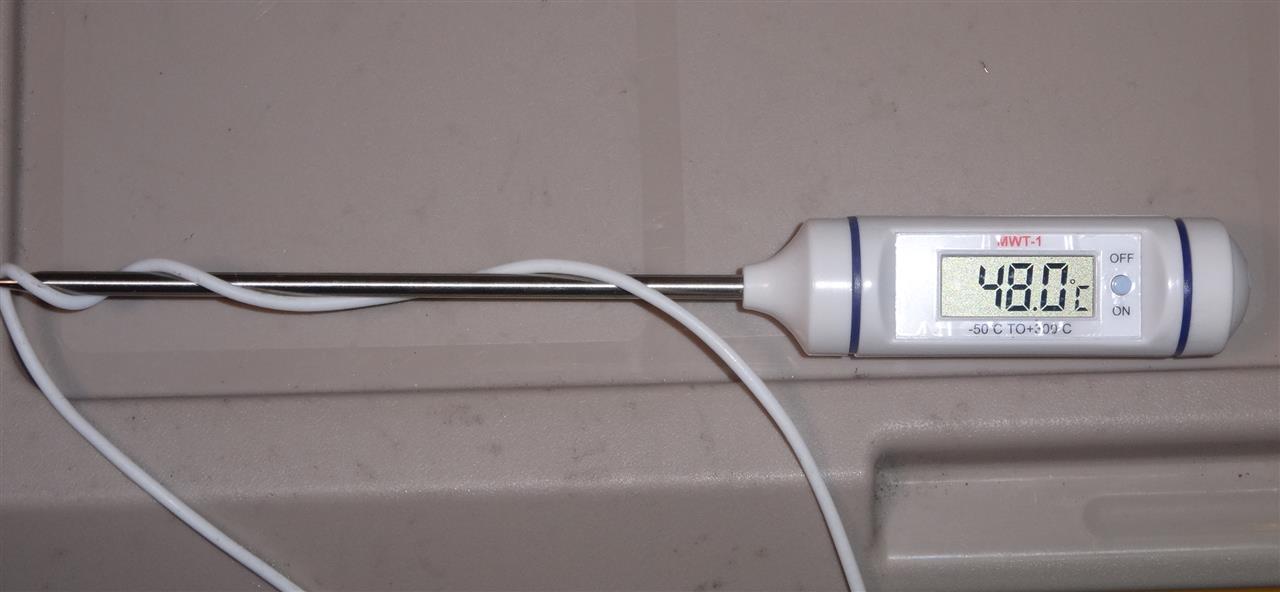

５Vを通電して電熱線の温度を測ってみると48度前後でしたので温度調整せずに直結することにしました。

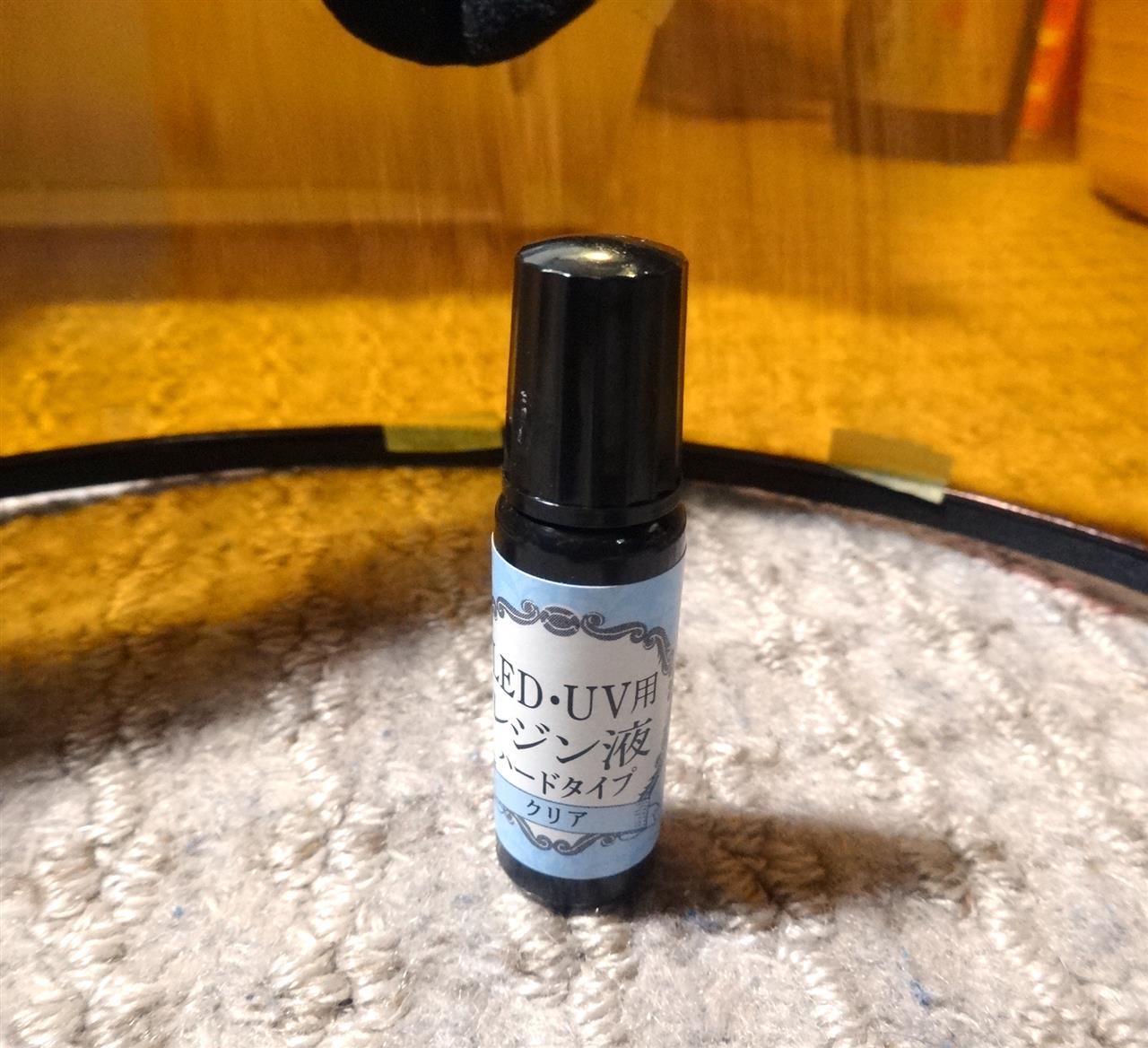

ゴーグルに電熱線を接着するために使ったのは100均のレジン液です。


ヘルメットからゴーグルをとりはずし電熱線を仮止めしました、電熱線は黒のマジックで塗ってあまり目立たないようにしてます。


レジン液を流し込み紫外線ランプで固めました。


ゴーグルの端の部分は強力防水テープを貼りました。

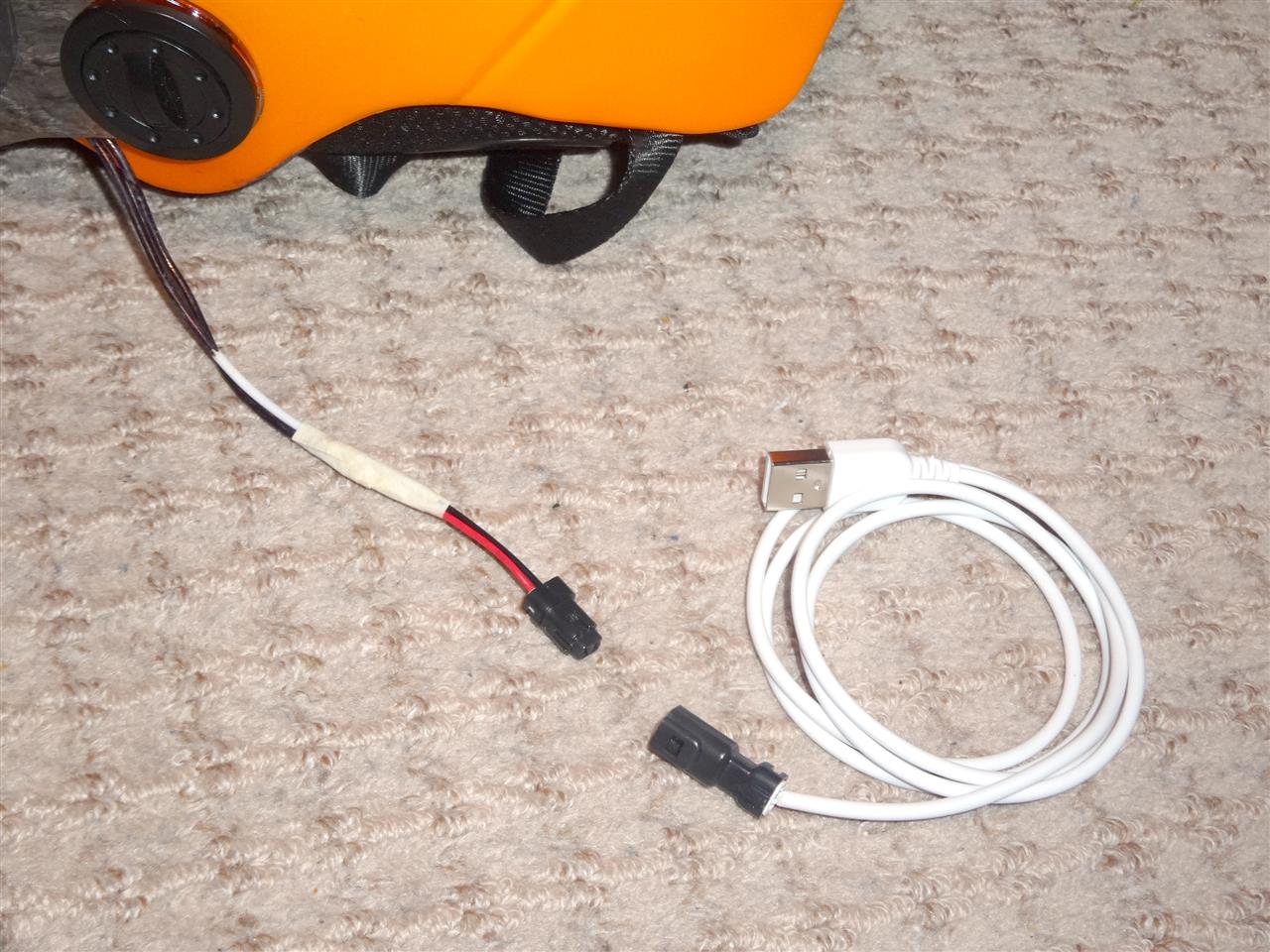

電熱線と防水コネクタの細線は圧着端子と半田付けで結線、100均のUSBケーブルをぶった切って防水コネクタにつけました。コネクタピンが抜けるのを防止するために根元に瞬間接着剤を充填しました。


結線部分やコネクタには熱収縮チューブを被せました。ゴーグルからでている電熱線からコネクタまでは配線カバーをかぶせて両端を結束バンドで縛りました。


手元にあった少し劣化した5000mAhのモバイルバッテリーでは1時間ほどしか持たなかったので「Anker PowerCore Essential 20000」を購入してフル充電で8時間ほど持つことを確認しました。


2023年1月末に富良野に行ってきました。

最高気温でマイナス14度、ゲレンデに出るとすぐにゴーグルが曇ります。初日は直前で電源を入れていたのでやはり曇りましたが30分ぐらいで完全に曇りが取れることが分かったので、次回からは30分前に電源を入れて、昼休憩中も電源は入れっぱなしにすると一日中曇らずに快適でした(^O^)／

朝8時から夕方4時まで使って4つのランプが残り1つになっていました。

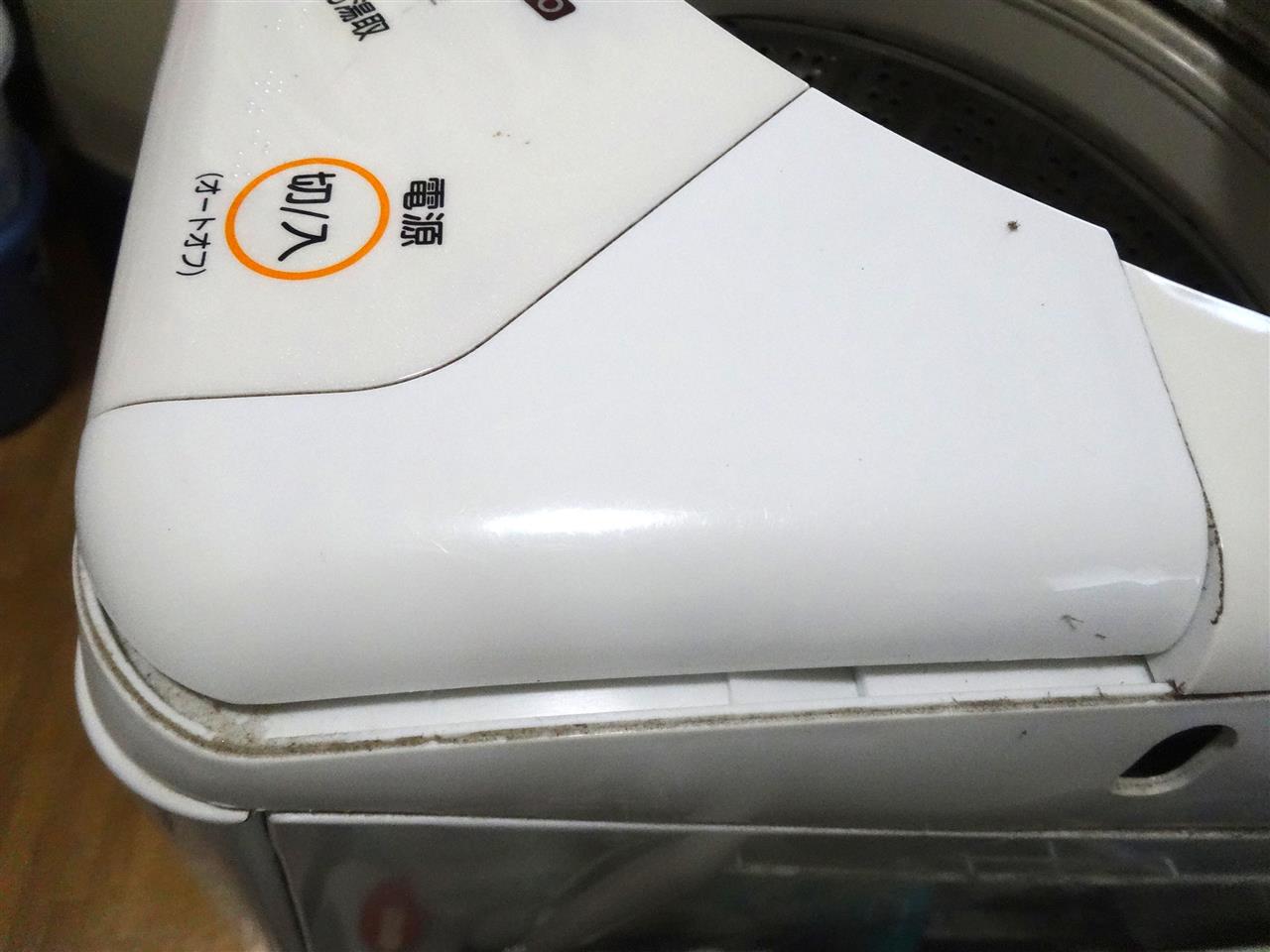

洗濯機の蓋のヒンジが割れてしまったので分解して修理しました。

ネットで調べて水準器の左にあるネジを外せばいいとあったのでネジ穴らしいところのシールをはがしました。


ネジがあったのでドライバーで外します。


操作パネルは左にスライドすると外せました、ここまではネットの情報通りでした。ところが次からが分かりません。


よくみると上面カバーの側面に穴が空いていて爪を押せるようになってました。内装はがしを突っ込んで上に押し上げると爪がはずれました。
このカバーは手前にずらすとはずれるようになってました。
まるで寄木細工(^o^)


そして最後に後面のカバーを外すのに一苦労、左右のねじ蓋を開けて中のネジを回すのですがとても固くてネジを舐めそうでした。長いドライバーを押しつけながらプライヤーでやっと回せました。
内装はがしで持ち上げても簡単には外れずもう力任せに引っぺがすと背面の爪が引っ掛かるところが割れてました。


どうやらカバーの背面にある丸印の部分をなにかで引っ張りながら爪をはずすようになっていたようです(^_^;)


ここまで分解しても蓋とヒンジを取り外すにはさらに分解が必要なようなのであきらめてこの状態で修理することにしました。


ヒンジの両サイドに補強用のアルミ板(0.7mm)を作成しました。

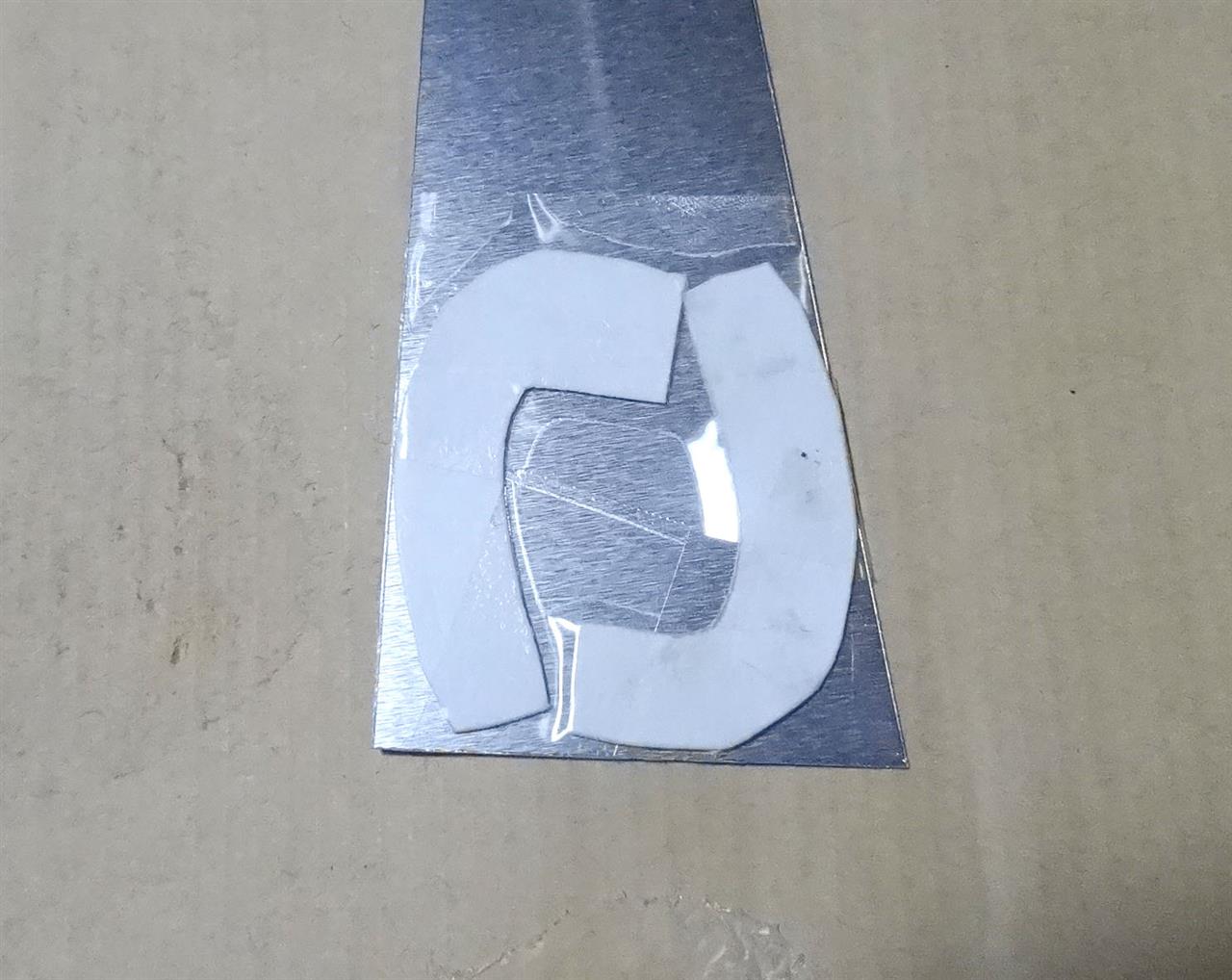

トレーシングペーパーで型取りして厚紙をカットして、アルミ板に張り付けてはさみで切りました。


ヒンジが動かないように固定して瞬間接着剤で仮止めしました。


2液混合タイプのエポキシ樹脂接着剤を接合部分やアルミ補強板に塗って硬化するまで結束バンドで固定しておきました。
分解は必要なかったかもしれませんが作業スペースが確保できたのでよしとしましょう(^o^)
