SONYのスマートテニスセンサーを使っていましたが1年前から充電しても30分も持たなくなったのでグリップエンドの飾りになっていました。
バッテリー交換費用は送料を含めると15000円近くかかるようです。

最近ネットでこのセンサーを分解した方を発見！
バッテリーがVARTA CP1254ということが分かりましたが日本で入手する方法が分かりませんでした。
データシートを確認すると 電圧3.7V、公称電池容量 60mAh 直径12mm 高さ5.4mm

このスペックで探したところLIR1254がほぼ同じだったのでebayで購入1個£17.49 約2500円ぐらいしました、後でAliExpressで2個US $6.39で売っていたのを発見しました。
（追記：ICR1254は日本で買えるようです。）

まずは分解、精密ドライバーを隙間に差し込んで持ち上げました。


しっかりはまっているので少し力を入れてバキッっとこじ開けました。



基盤自体は固定されてないのでぽろっと出てきます。

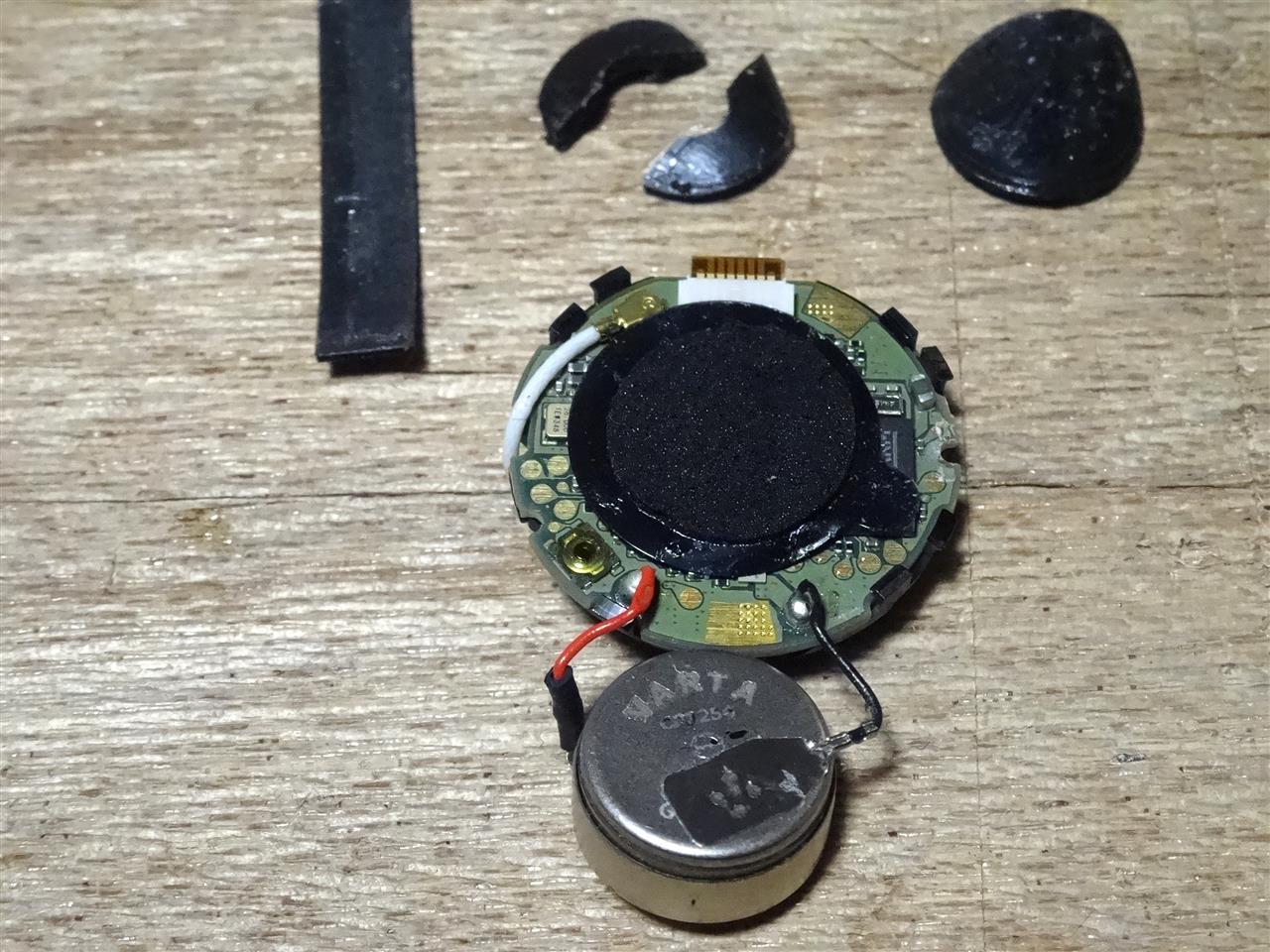

バッテリーは基盤にスポンジテープで張り付いてました。そのまま引っ張るとスポンジの方が割れてしまいました。



再利用したいのでバッテリーについていたスポンジテープは慎重に剥がしました。



バッテリーついているタブは溶接されていたのでペンチでゆっくり剥がしました。



左がVARTA CP1254 刻印のある方がマイナスでした。
右が用意したLIR1254 刻印のある方がプラスです。
リード線の色は赤はプラス、黒がマイナスなのでまちがえないように、そしてショートさせないようにしながら作業します。
タブをハンダ付けしようと挑戦しましたが技術不足で断念、スポンジテープでタブを押さえるように張っただけです。



充電もできて、センサーはテニスレッスン中の90分間使っても大丈夫でしたが
今度は使っていたタブレットのバッテリーが30分しか持たなくなっていました。

もう捨ててもいいと思っていたのでやりましたが、マネされる方は自己責任でお願いします。
