2021年07月25日 イイね！

カブ(JA07)に中華スピードメーター取付けパート2

カブに中華製スピードメーターを取り付けたのですが、設定が出来ずに困ってました。時速20km/hr位なのに199キロ表示されてしまうし、タコメーターは実際の半分くらいの表示されてしまうし。
取説も無いうえに、まだ使っている人が少なくて、ネット情報もほとんどありません。ちょっと甘く見てました。
alt
仕方ないのでユーザーの多いこちらの中華メーターに交換します。
alt
Amazonで2500円位で購入。CS-363というみたいです。
ただ、中国から届くのに3週間掛かりました。やはり説明書ついてません。
この機種は、配線については情報が沢山ありますので割愛しますが、
設定モードに入るのに、メーター裏のボタンを押しながら電源ONにして、「id-〇〇〇」と表示され〇〇〇に１２３や８８８いれると設定モードにという情報がありましたが、特に必要無くそのまま設定に入れました。
設定１　タイヤ外周設定　私のJA07は1685mm（実測）と入力
設定２　スピードセンサーマグネット個数
私は純正スピードケーブル回転を電気信号に変換するアダプターをつけています。その箱に「センサーポイント６」と書いてありますので６にセット
設定３　２スト/４スト切替　４に設定
設定４　燃料残量抵抗値切替
　２：Empty　100Ω-Full　10Ω（ヤマハ系参考値）
　３：Empty　510Ω-Full　50Ω（ホンダ系参考値）これにしました。
設定５　オドメーター値の表示（リセット可能）
以上がネットで調べた設定情報です。
　で、このままつけても面白くないので加工します。
alt

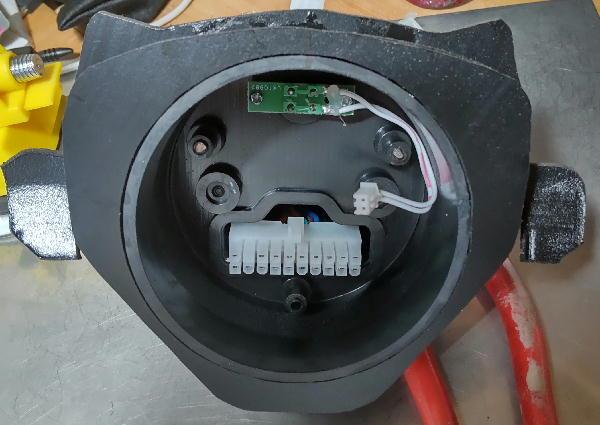

工作用のノコギリでガラス面を切断（接着してあって外れませんでした）。基盤と配線はパソコンのマザーボードと電源を繋げるコネクターを流用した感じです。緑の基盤の下には設定用の押しボタンスイッチがあり、ケーブルでメーター。基盤とつながっています。ケーブルを延長して押しボタンスイッチをハンドル周りに取り付けられそうですね。
で、上のメーター写真では既に変わっていますが、回転数の色表示を変更します。
alt

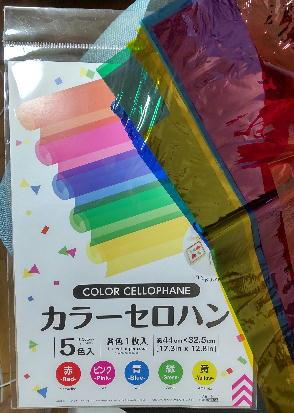

100均で購入。これをメーター板と基盤の間に差し込みます。
alt
8千回転からレッドゾーンです。8千回転までは青色や黄色を試してみましたが、見にくい気がしたのでそのままにしました。
針の色は、青色の油性ペン（マッキー）で着色です。
alt
alt

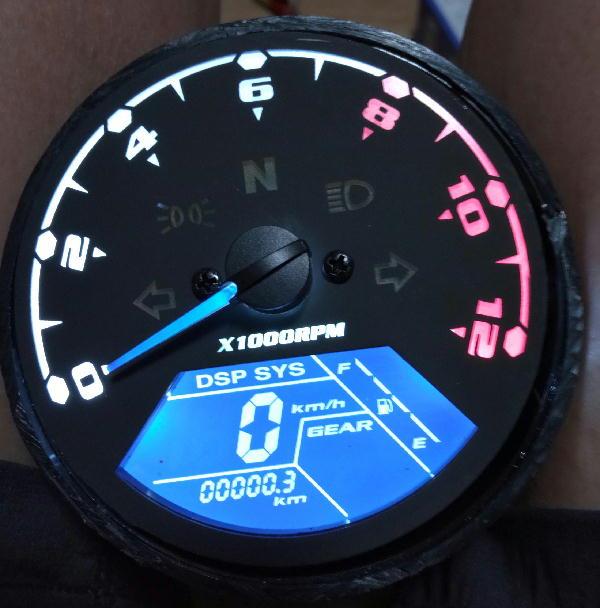

点灯するとこんな感じです。でメーターに入れられるように加工していきます。
alt
軟らかい塩ビ板を加工してメーターに固定できるよう工作。
この上に100均のPP製まな板を接着してその上に同じく100均のカーボン調シートを貼り付け。
alt

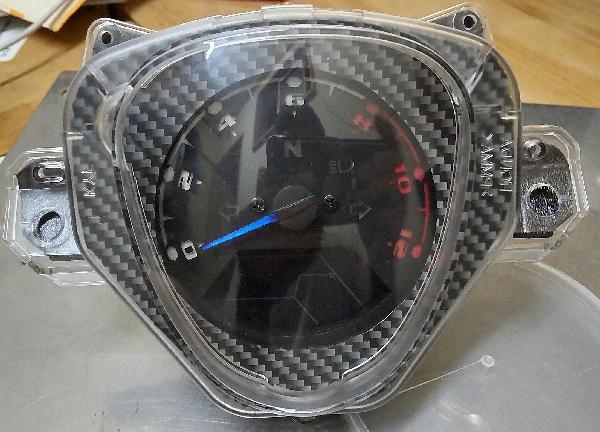

こんな感じです。なかなかイイ出来です（自画自賛）。
本体にセットすると

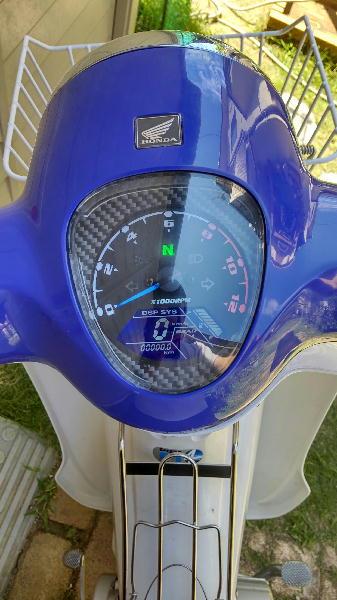

alt
こんな感じです。

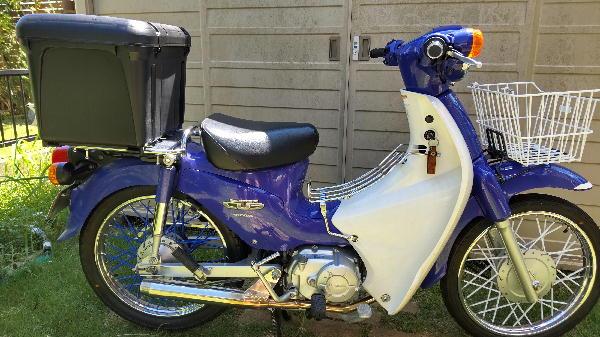

あ、ベトナムキャリアもつけました。これで跨るときにレッグシールドを傷つけなくて済むし、荷物も積めます。
alt
さあ、実走してみます。
うう！家の前をうろうろするだけで150キロ！タコメーターも多分実際の半分ぐらいの表示。アイドリングで500rpm。しかもちょっと反応が鈍いなあ。
設定2のマグネット数を８に変更して50キロまで下がる。
うーん、今日はここまで。時間切れ。
マグネット数は最大12個までなのでもうちょっと変更して試してみよう。タコメーターはなんとかならんかなあ。もうちょっと調べます。
あと、燃料計の設定も満タン表示のままで動きません。この辺は調べてないのでこれから調べます。
設定ボタン、やはり外出しにした方が良かったかな。
Posted at 2021/07/25 21:49:36 | コメント(0) | トラックバック(0) | 工作 | クルマ
