2021年10月24日

カブ（JA07）ブレーキランプ改造

ＭＹカブ(JA07)のテールランプをクリアテールレンズに交換することを考えていました。そうすると、赤色のＬＥＤランプに交換する必要があって、かつ、ナンバー灯用に白色ＬＥＤランプも買わないといけない。

クリアテールレンズ　凡そ1,700円

赤色Ｔ２０ＬＥＤ（ピンキリ2,000円位）

ま、赤白ダブルてのもありますが、クリアテールレンズだとちょっと考える必要があります。ちょっとお金が掛かり過ぎです。小遣い制の身としてはちょっとつらい。で、考えました。

レンズは純正のまま、ブレーキランプをＬＥＤにします。

最新高輝度 COBイカリング 60Φ2本入り赤レッド

楽天で買いました。1,650円(送料350円）計2,000円

ポイントを500円使って1,500円にしました。

インバーター付きなのでケーブルの収まりが心配です。

こんな感じの赤色です。

電流は１３０mA程度流れるようです。

こんな感じで取り付けます。

赤色アクリル板にイカリングを接着し、それをプラリペアでテールレンズに接着します。

ピンボケしてますが、テールランプはレギュレーターから来る交流で光り、ブレーキランプはバッテリーからの直流で光るようです。

なので、今回は純正のランプはそのままに、ブレーキランプだけＬＥＤにします。

黄色は交流テールランプそのまま、緑黄が直流ブレーキランプ、緑がアース。緑黄配線切断して、イカリング+接続、緑マイナス割り込ませ。

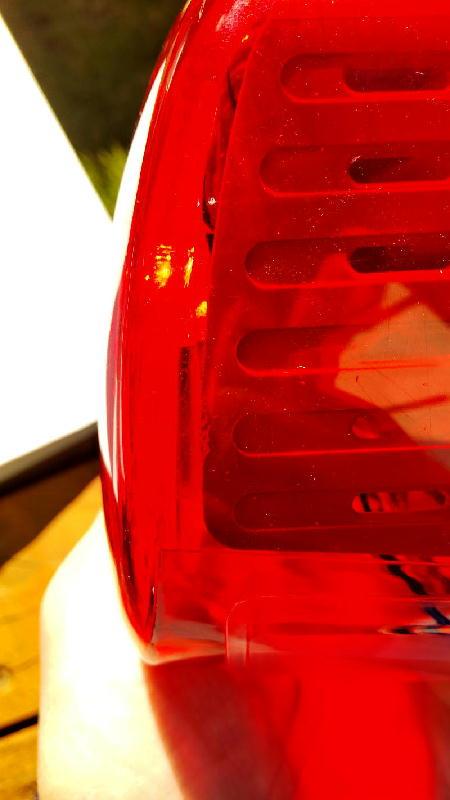

仮組みしてみると、アクリル板と中の反射板に当たっていて閉められません。なのでカッターで反射板を削って嵌るようにしました。

で、ランプベースに穴を開け、イカリングの配線を通します。

仮点灯させてＯＫでしたので、セットします。配線類はなんとかステーの中に押し込みました。

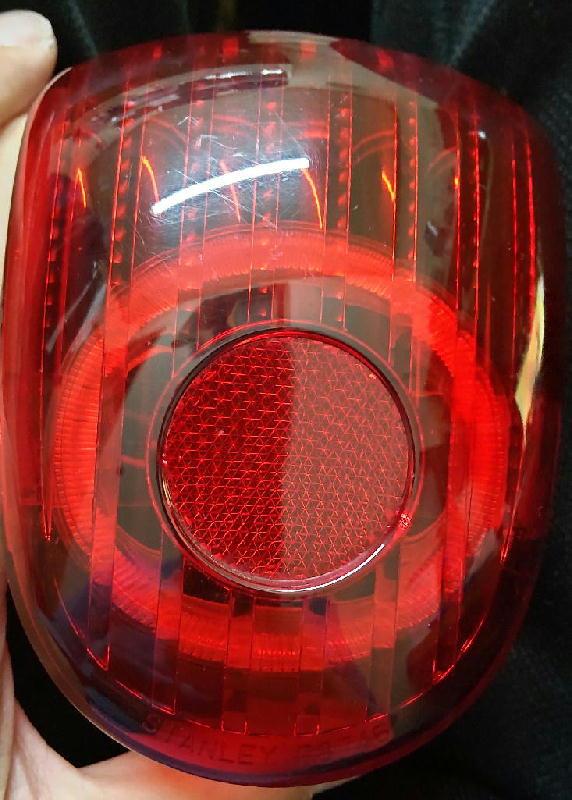

これで完成です。悪くないですね。イカリングの耐久性が判りませんが、交換時には苦労しそうです。
