2023年11月26日 イイね！

Ｖストローム250　ポジションランプ　ウイポジランプに変更

先日、3Dプリンターで自作したポジションランプをＶストローム250のクチバシカウルに取付けました。
alt
これはこれで気に入っているのですが、ほかの人が気が付きにくいほど地味です。
それは仕方がないとして、せっかくいい位置に付けたのでウインカーとしても機能させようと思い、改造してみました。
alt
3DCADソフトでポジションケースを改造して再印刷しました。（この絵は改造前）
具体的にはレンズをねじ止めする部分を薄くして、空間を広げてポジション用LEDテープとウインカー用LEDテープを内蔵できるようにしました。
alt
６０度位の角度で固定する形です。レンズ内を均一に光らすのは難しいかな。
ポジションとウインカーを切り替えは、通常はポジションランプで、ウインカー入力が来た場合にウインカーに切り替える。リレーでいけるかなと思ったのですが、それだけではだめでした。それだとウインカー点滅中にポジションが光り、黄、白、黄、白の繰り返しになってしまいます。ウインカー点滅中はちゃんと滅しないとだめですね。
なので加工済みの専用品を使うことにしました。
楽天市場で、REIZって会社の製品です。ウインカー時消灯ユニット
alt

alt
私が買ったときは１１００円でした。
これで配線を作ります。
alt
うーん、長くなってしまいました。
alt
配線を隠すヘッドライトケース内はこんなにごちゃついてしまいました。
ヘッドライトを取り付けると配線にライトが押されて締まりにくい程です。
それでもセットして点灯確認。
alt

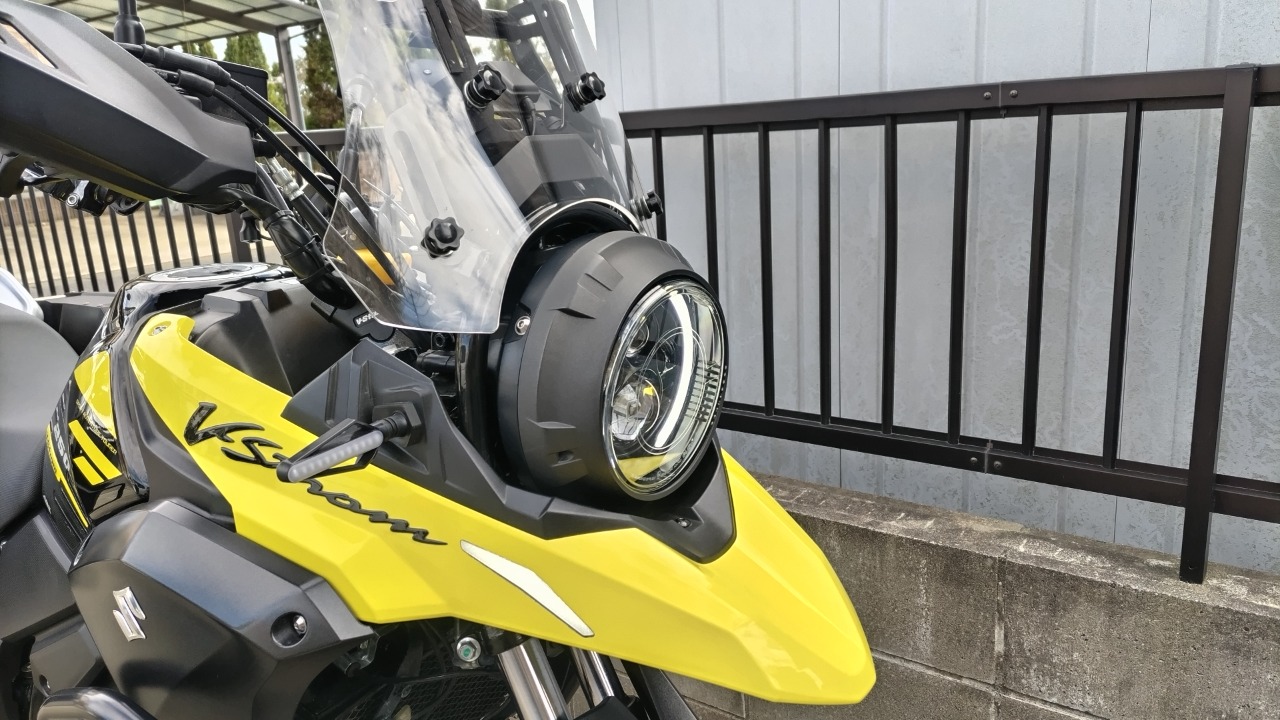

ポジション時
alt

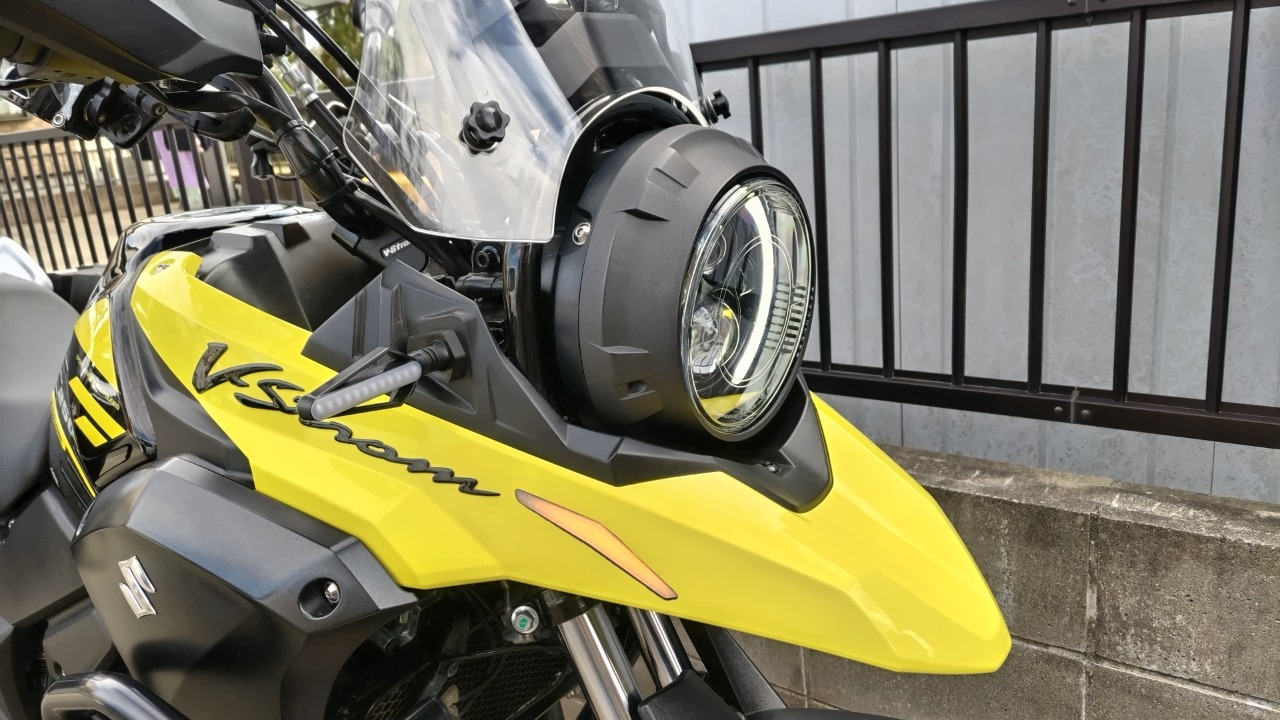

ウインカー時（元々のウインカーは流れるウインカーで流れ終わって消えてます）

なんとか無事に完成しました！良好です。
ついでにクチバシカウルに３ＤステッカーのＶ-Stromを貼りました。
前回カッティングシート製のステッカーをつけたら掃除するたびに角が引っかかり剥がれてしまうので取り外し、純正ステッカーに戻して走っていたらウイポジランプの為にカットした部分が浮いてきてしまい取り外し。なので角が剥がれにくい立体的なシールに変えました。先端部分が少し寂しいのでなんか貼ろうかな。
Posted at 2023/11/26 17:13:33 | コメント(0) | トラックバック(0) | 工作 | クルマ
