整備手帳

作業日：2025年4月21日

ナビ取付　AVIC-CQ912-IV-DC

Item: ナビ取付 AVIC-CQ912-IV-DC
Author: ますぅ_

他の整備手帳を見る

目的	チューニング・カスタム
作業	DIY
難易度	中級
作業時間	6時間以内

[大きい写真で見る]

純正金具を位置を合わせて穴開け加工
とりあえず片側2ヶ所はとめられる

[大きい写真で見る]

ナビ周りのパネル少し切りすぎた.....

[大きい写真で見る]

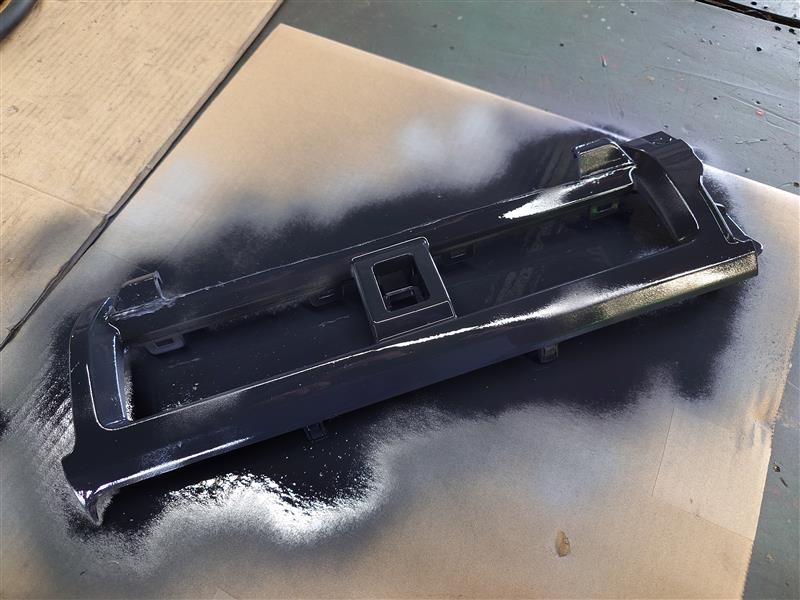

エアコン吹き出し口の方は加工したあと似たような色で塗り直しました

[大きい写真で見る]

助手席側の収納裏かなりスペースがあったのでケーブルの収納場所に使いました

ナビ周りのパネルを取った後ならフタのヒンジ横のネジ2ヶ所を外してフタごと手前に引っ張るだけで外れます

[大きい写真で見る]

ナビ側のケーブルもつけると配線がなかなかの量に

[大きい写真で見る]

純正金具を本体に取り付け

[大きい写真で見る]

配線を左に逃がすようにしつつ軽く押し込んでひとまず完成

隙間はそれほど気にならないから後日改めてパネル作成予定

ディーラーオプションのナビがあまり気に入らなかったのでメーカーの市販2DIN入れさせねぇよに真っ向から挑みましたが検討から稼働まで1ヶ月かけてなんとかとりつきました

工具等も買ったので結局オプションの11インチが買えそうな値段がかかった気がしますが満足です

購入した物一覧
ナビ　AVIC-CQ912-IV-DC
カメラ　ND-BC9
ETC　ND-ETCS2
ETCブラケット　JP-CB26
ナビ側電源　RD-N002
車両側電源　EJC-038H
アンテナ変換　EVC-4602
ナビ側リモコン　EJC-0001
車両側リモコンアダプタ　STR-447
GPSアンテナ変換　AH-72
TVアンテナ変換コード　EVC-6001PI
USB変換ケーブル
https://www.amazon.co.jp/dp/B07BZRKY8V
HDMI変換アダプタ　Micro HDMI to HDMI
https://www.amazon.co.jp/dp/B08P5SDCVT
HDMI延長ケーブル
https://www.amazon.co.jp/dp/B00QV3THB8
電源取り出しオプションカプラー
https://www.amazon.co.jp/dp/B0DPPDZQP6
USB延長ケーブル
https://www.amazon.co.jp/dp/B0B19HP61V
超音波カッター　ZO-30 プラII
