2021年5月に、中華製左集中スイッチを買いました。結線を調べるとホーンの配線がケーブル内で他の線と結線されているらしい事が解かり、このままでは使えない。

『めんどくさい』ので放置していました。

(*´Д`)

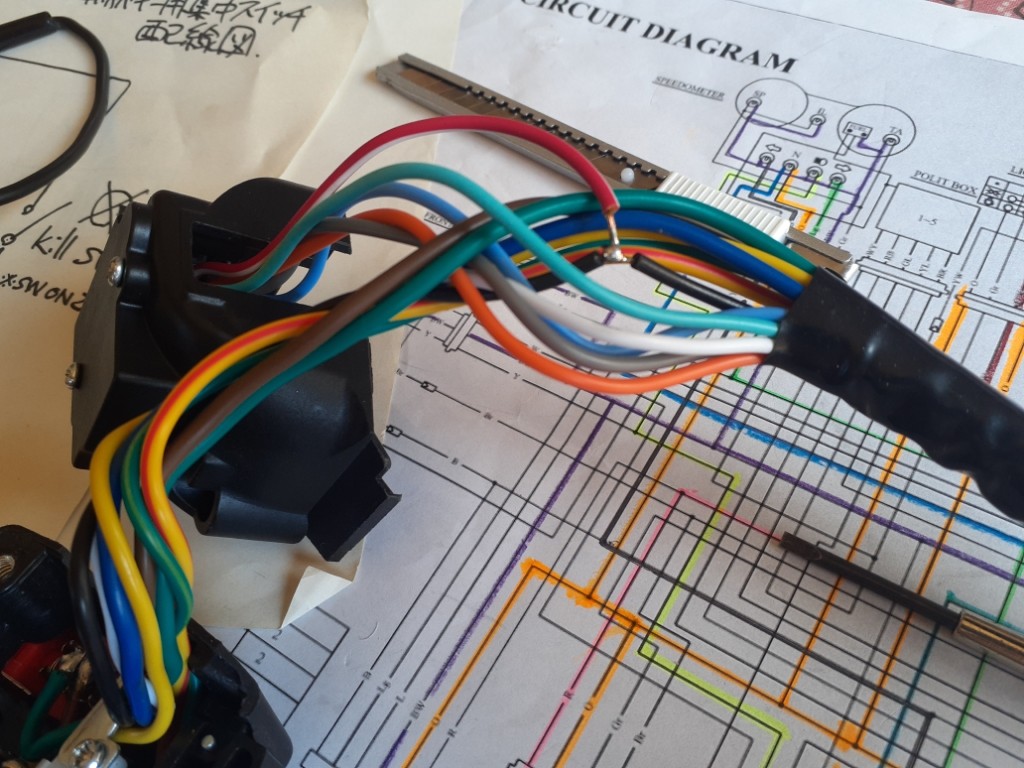

今日、ふと思い出して保護チューブをズリズリと押し下げると

意外と近くで半田されている場所が見つかりました。

なぁ～んだ、こんな所に居やがったか。

(。-∀-)



追加で一本、配線をねじ込んで、



半田をバラシて別々にしました。




9ピン側の、空きピンに追加施工し、ホーン配線の分離が完了。


♪～(´ε｀ )



こんなにサクッと終わるのに、去年は重い腰が上がりませんでした。

(//∇//)


放置も案外悪くないものですね。
(仕事じゃないしねww)





おしまい

降雪で何も出来ないので、屋内で出来る作業をしました。
(テールランプAssyの分解清掃と修繕)

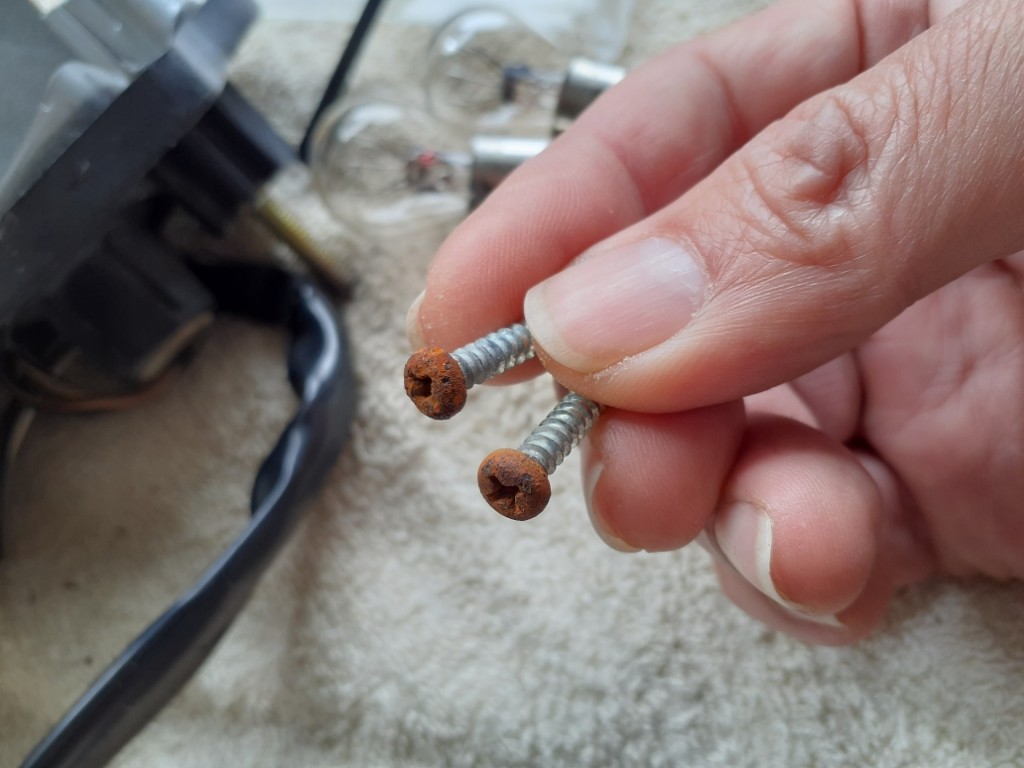

カバー止めネジは錆びてボロボロ。

亜鉛メッキネジなので、錆び取りしても仕方がない。


同じサイズのステンレスネジに交換する事にします。
　

防水スポンジパッキンは、切れてしまっていて一部欠損しています。

何かで作らないとダメ。。
どうしようかな。


とりあえずクリアパーツは中性洗剤で洗い、残りは拭き取り洗浄しました。

先ずは接続コネクタ付近から。

コネクタハウジングは風化していて、ハーネステープも劣化しています。

でも3極コネクタの手持ちがなかったので、コネクタの交換は見送り。

ハーネステープだけ新しくします。

古いのを取って、
汚れを落として、


矢崎のハーネステープで巻き直し。


で、終了。
( ≧∀≦)ノ



次は、
問題のパッキン。
さて、どうしよう。

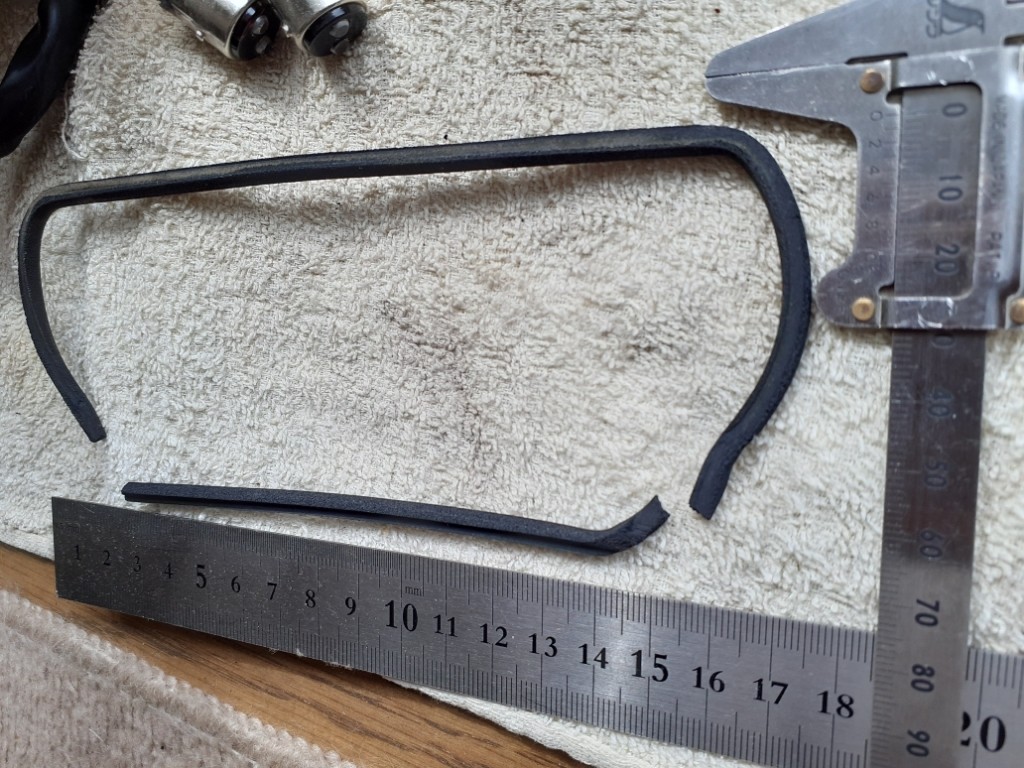

採寸。
170mm×70mmに収まるサイズ。

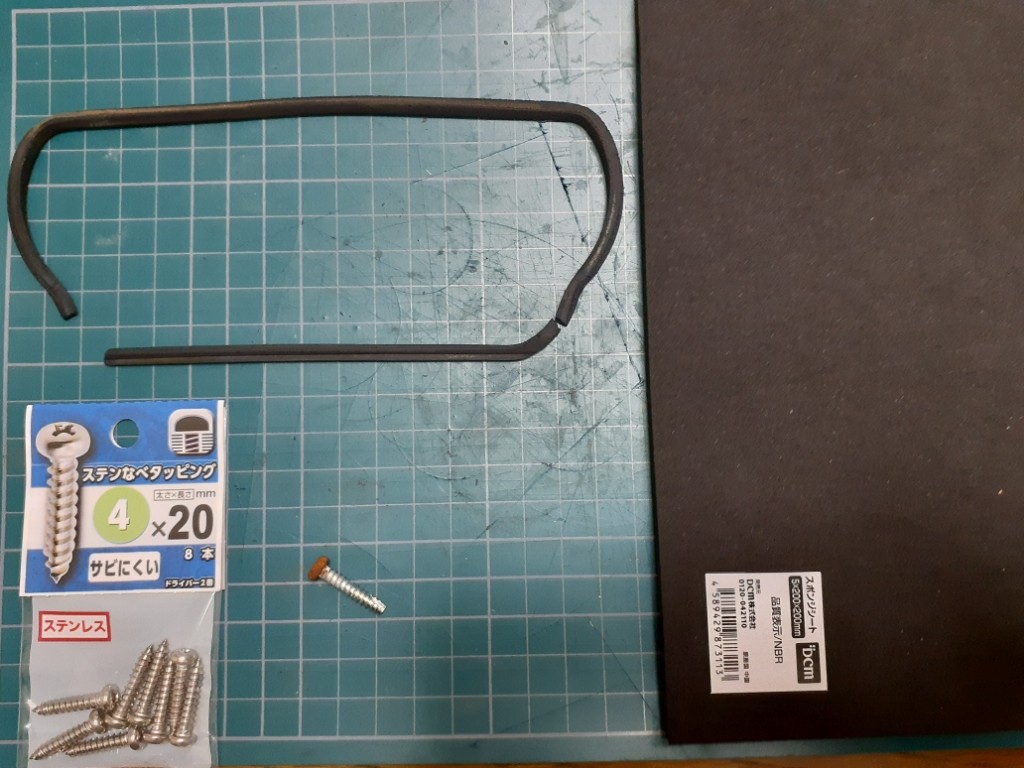

ホームセンターで、厚さ5mmのスポンジシート200mm×200mm(198円)を買ってきました。
(ついでに、M4のステンレスタッピングネジも)

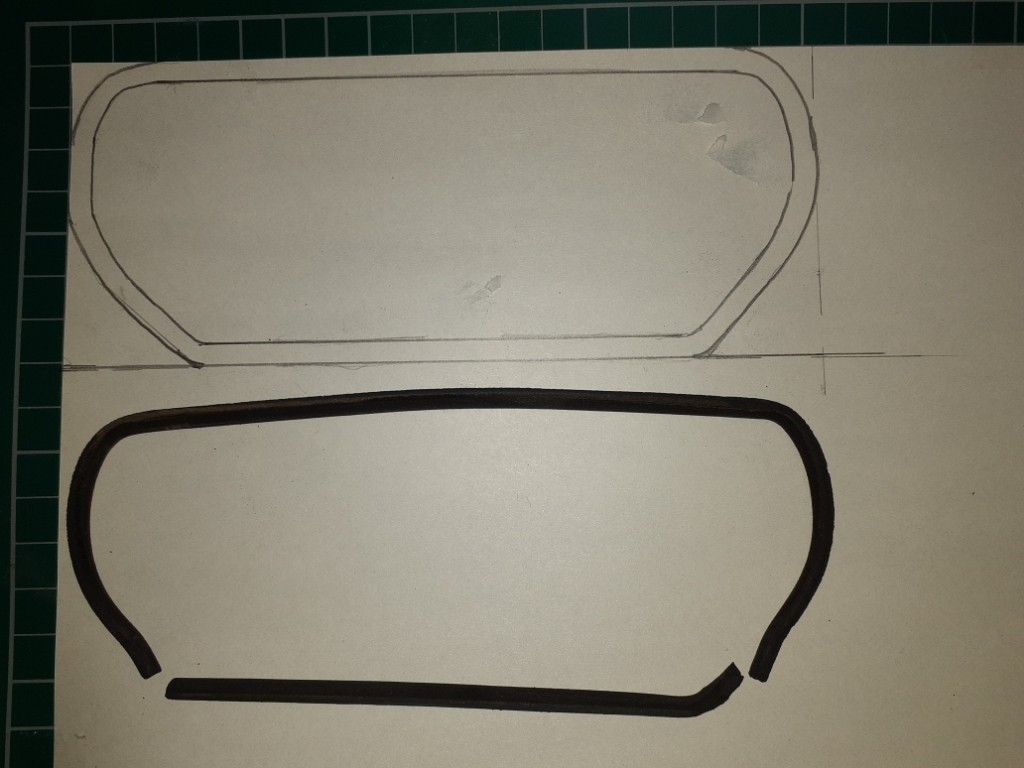

パッキン現物を紙の上にセロハンテープで固定して、


型起こし。
こんな感じかなぁ、、

＿＿〆（．．）




写し型をスポンジに重ねて、セロハンテープで固定。
そしてカッターで切り抜き。
(内寸から)


外型も切り抜いて、無事パッキン完成。


をｯ！良いんじゃない♪
(￣ε￣〃)ｂ　



嵌め込み。

ピッタリサイズ。

思ったより上手く出来ました。
♪ヽ(´▽｀)/




組み立てて、完成。


ネジ頭も綺麗になって良かった良かった。
♪～(´ε｀ )



車両に組み付けは、来週末の天気次第だなぁ。




おしまい
