2018年02月20日 イイね!

ランクル79 ヒッチコンセント取付け

ランクル79  ヒッチコンセント取付けランクル79 ピックアップにヒッチコンセントを取付けました。ヒッチメンバー自体は、重量物を引かない限り、ピントルフックと同じく、ネジ4本で付きますので、コンセントのみの取付けです。

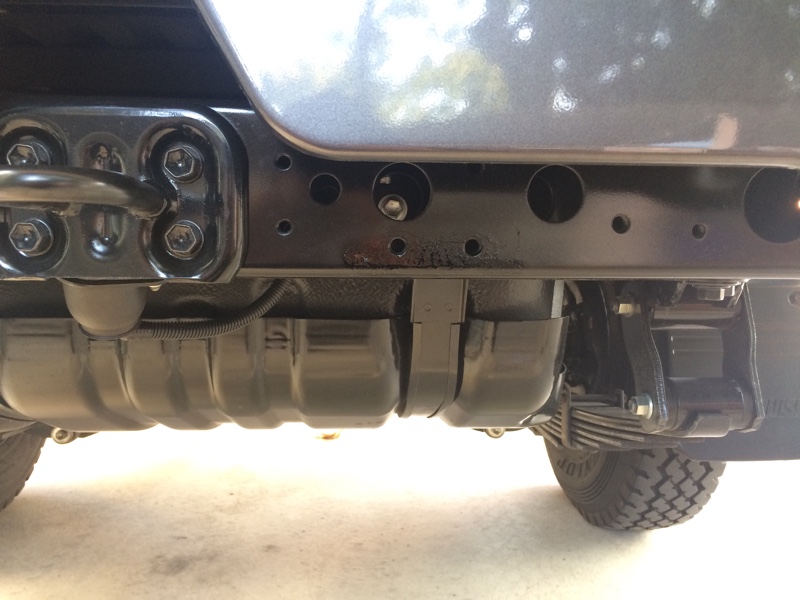

後ろを見てると、ネジが入りそうな穴が沢山開いてます。しかも、全てにナットが入っています、さすがトヨタの車!!

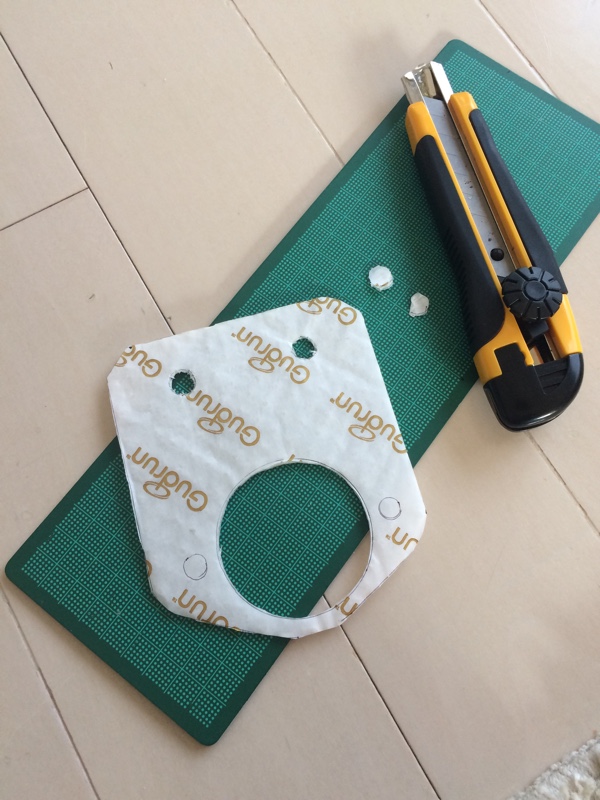

コンセントステーをダンボールで作ってみます。

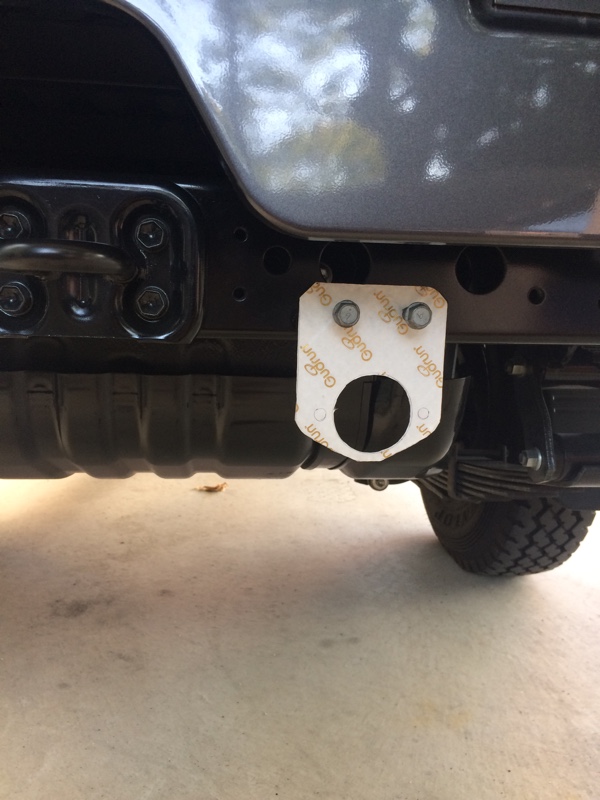

車両に型紙を当ててみます、、、なかなか良い!

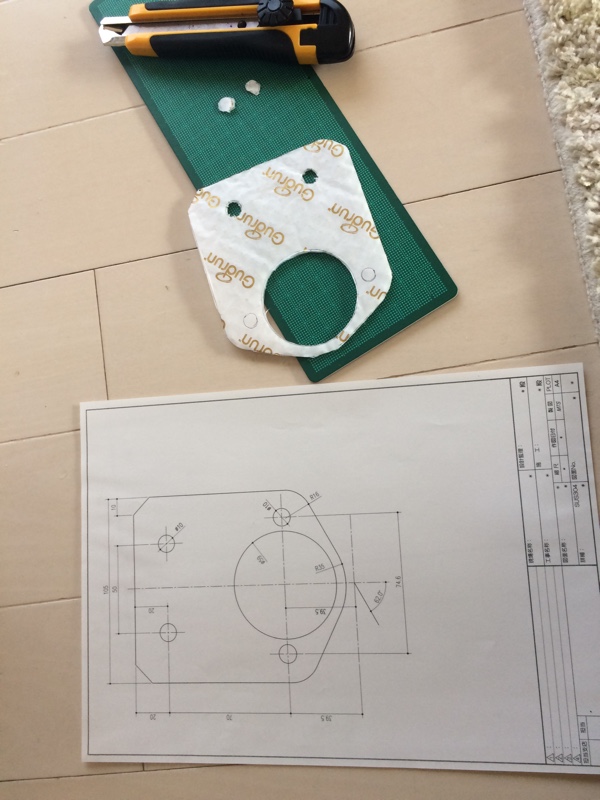

型紙を元に図面に起こして、、、

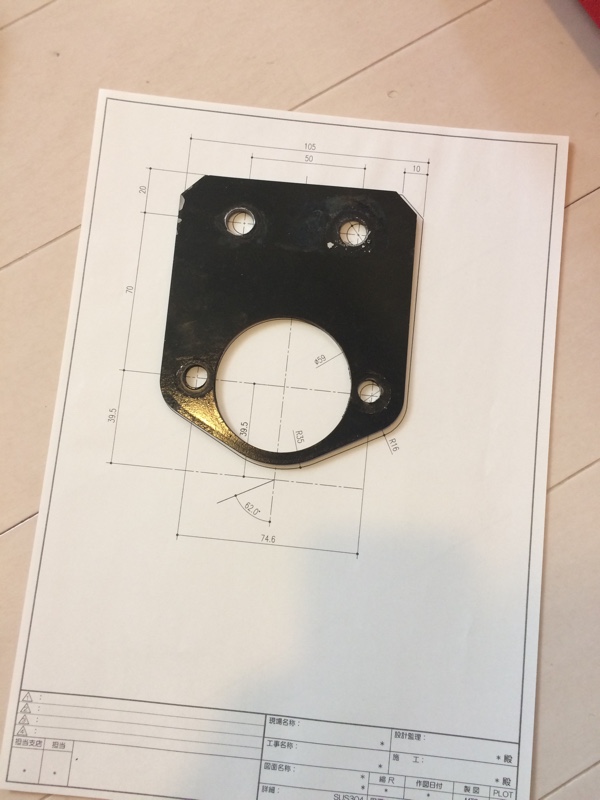

3ミリの鉄板をレーザー切断してもらいました。人力で切るより、仕上がりが、断然綺麗です。

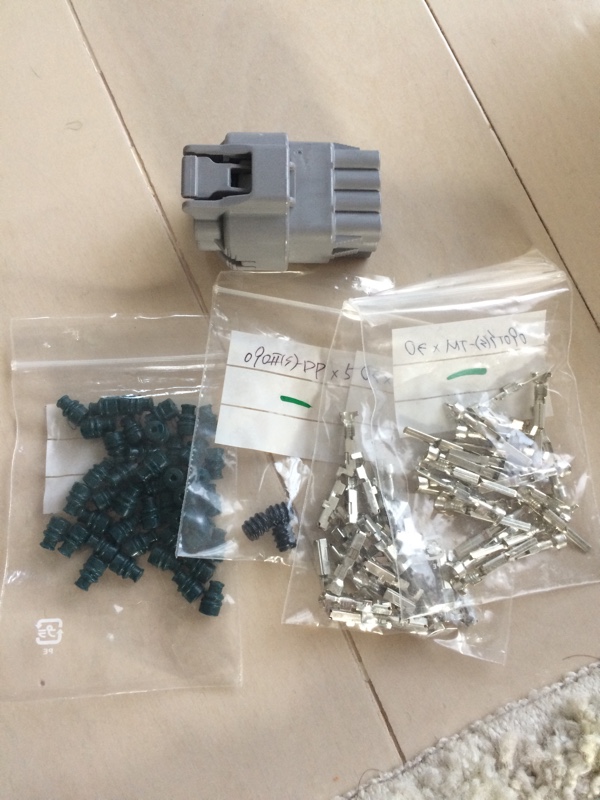

今度は配線です。矢崎の防水カプラーをつかいます。

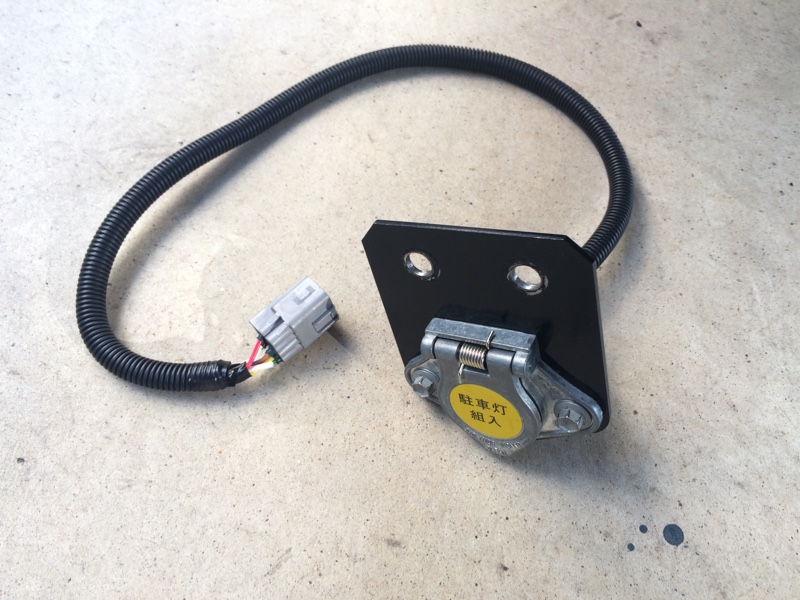

コンセント出来上がりました。ここまで来れば、あとは配線のみ、、、

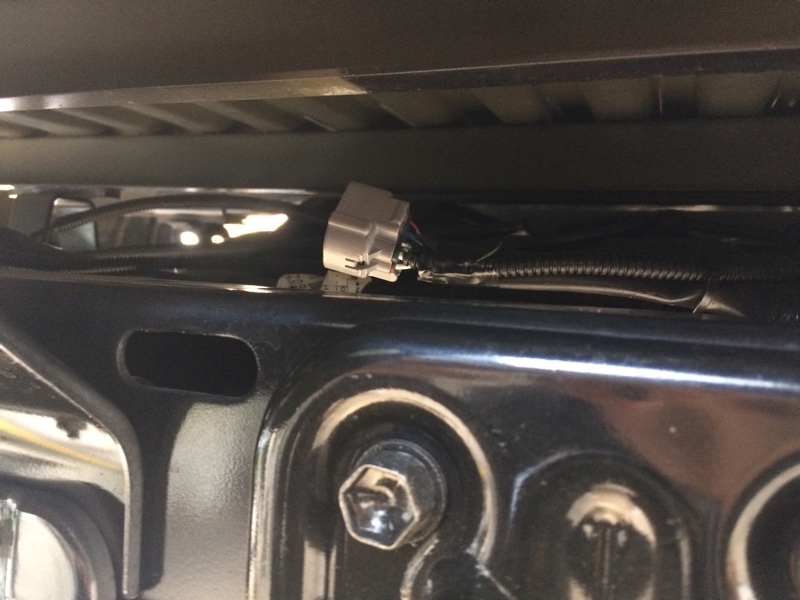

配線はここから取ります。再販のランクルには、メクラ蓋の付いたカプラーが有りますので利用します。しかし、この8極カプラー、コンセントに必要な電源が2極来てないので、2極足さなきゃなりません、、、
一体、なんの為のカプラーなのか、、、
謎ですが、2極足します。

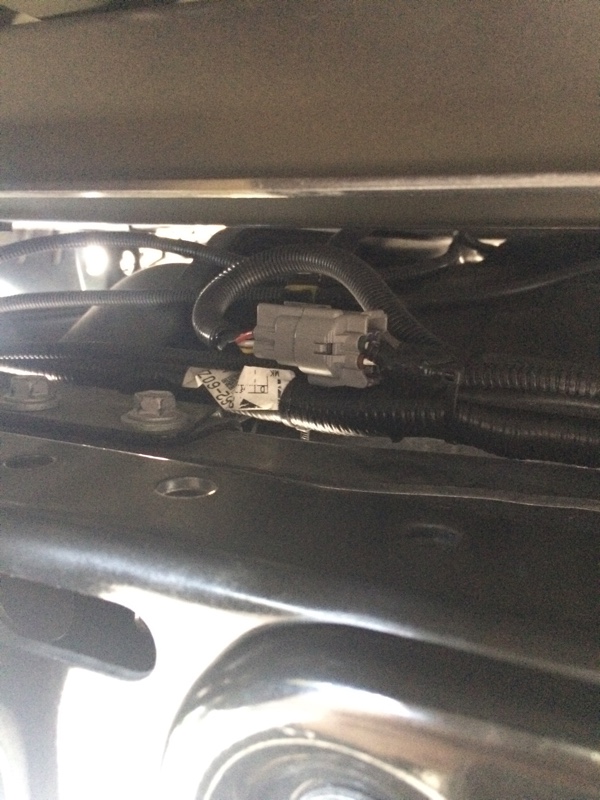

こんな感じで配線しました。どうですか?メーカー純正にみえませんか?

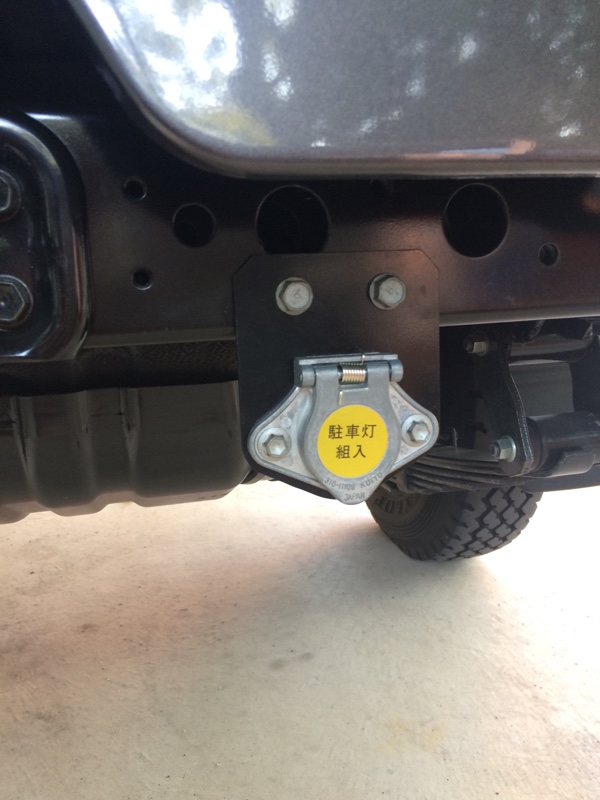

完成しました。メーカーが作ったら、こう作るだろうってのを意識して、コンセント本体は小糸製作所、ボルト類は亜鉛メッキのかかった、トヨタ純正を使用しました。黒いネジじゃ無く、敢えてシルバーのネジが純正チックで、良い感じに仕上がりました。
