今さらながら…しし狩りバンパーの良さに気付いた自分？(笑)


妄想&先輩方の弄りを猛勉強！
(○パクりなの？)


もしかしたら…やられる方の為に？


自分の気付いたトコをまとめてみる！
(*´艸｀*)ｴﾍﾍ

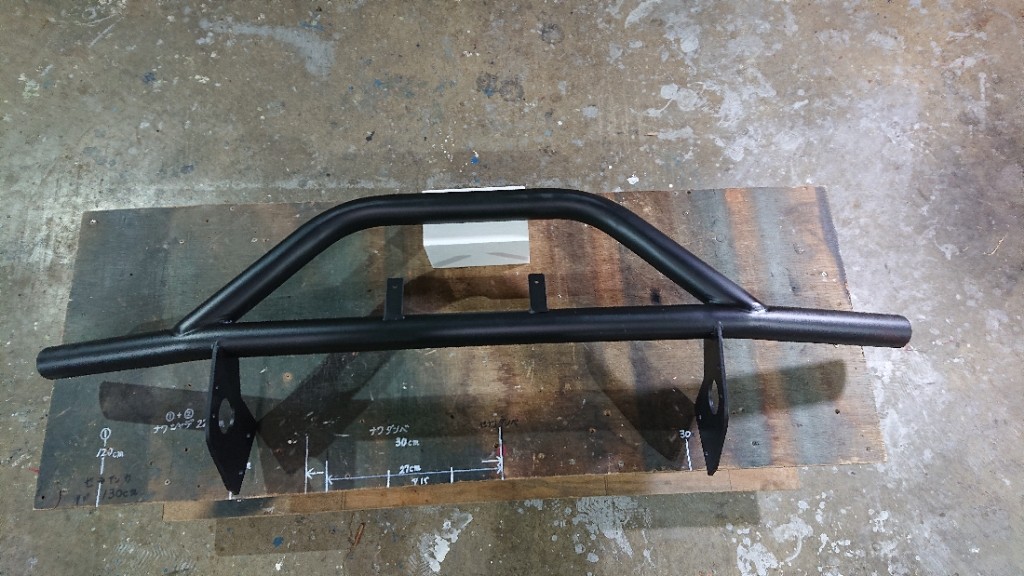

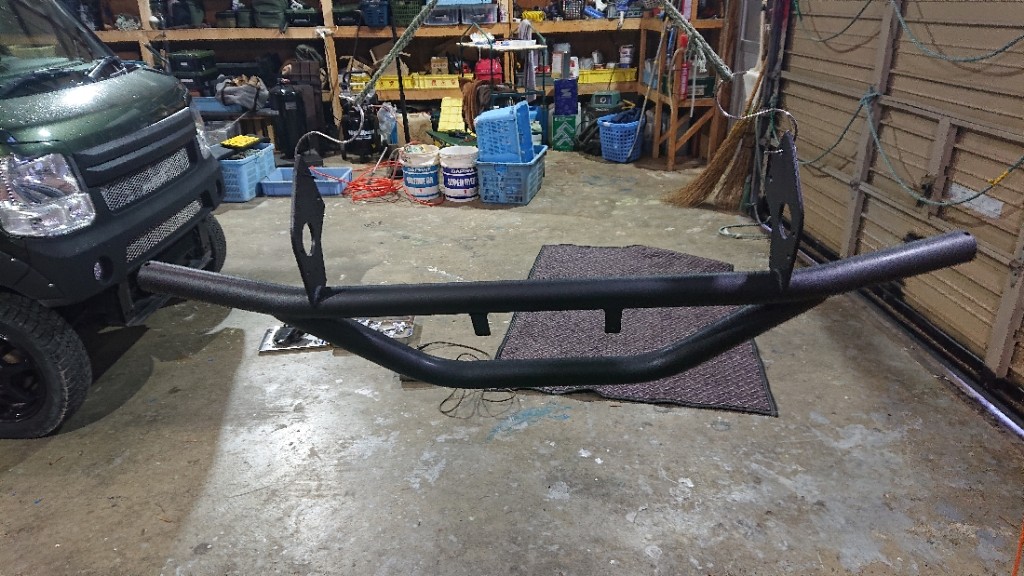

コイツ？しし狩りバンパー！
(JB23用)


トラックチューナーズ楽天店

15000円(税込&送料)→北海道なので少しホッとした…(笑)


まずは…


1.先輩方を参考に妄想しましたが…コレ考えた人天才！(*´艸｀*)ﾌﾟﾌﾟﾌﾟ


2.かなり類似したモノが購入出来ますけど…たぶん同じものだと思う。


3.値段と送料込みの15000円は同じモノ？

⚠️個人の意見です。



次は…

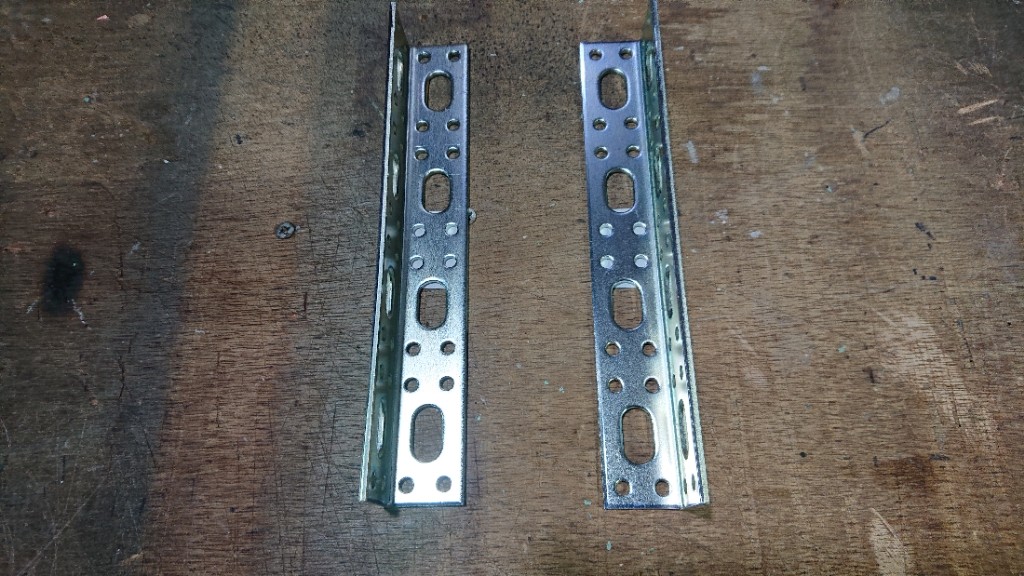

パワーアングル

LA-320 F-856


コレとの組み合わせで取り付けが簡単になりましたね。


1.スゴく丈夫みたい


2.ボルトでの固定に幅があり、少々の誤差は何とかなるみたい。


3.DA17エブリイなら…ポン付けにかなり近づく感じ






黄色○の穴を利用するトコがキモのようですね。


(使用ボルトより穴が大きいです)







黄色の矢印の幅が多少調整出来ます。



しし狩りバンパーの取り付け部に合わせるコトが出来ると言うコトなんですね！


やっぱり考えた人…天才！スゴいなー！
Σ(￣ロ￣lll)ﾏｼﾞﾃﾞ！


コレで取り付けの一番大変なトコをクリアできますねーーー！

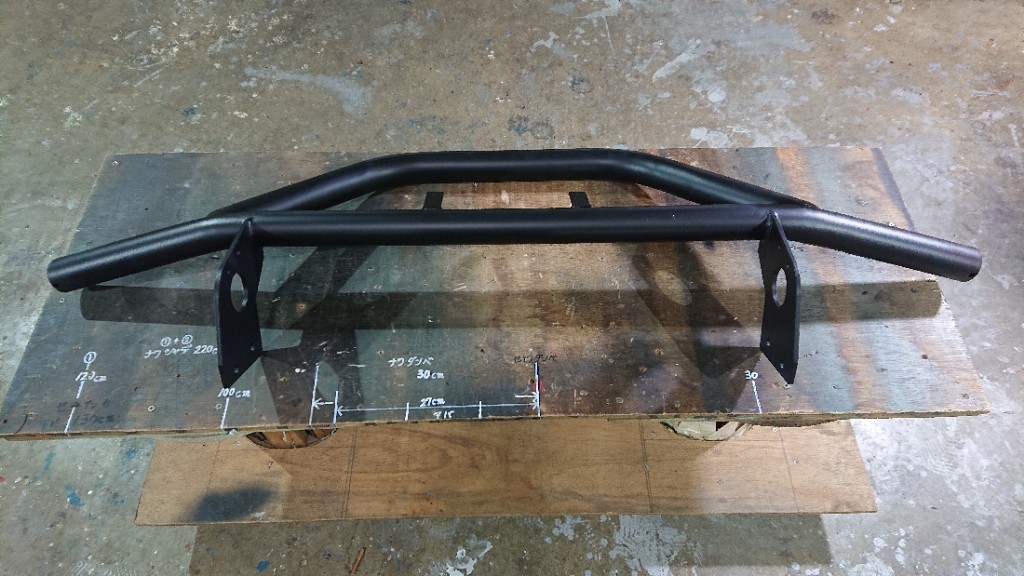

加工部分はコレ！


パワーアングルに対して少しはみ出しがあるトコをカット


⚠️バンパーとしし狩りに対しての隙間、しし狩りの角度とかは個人の好みです。

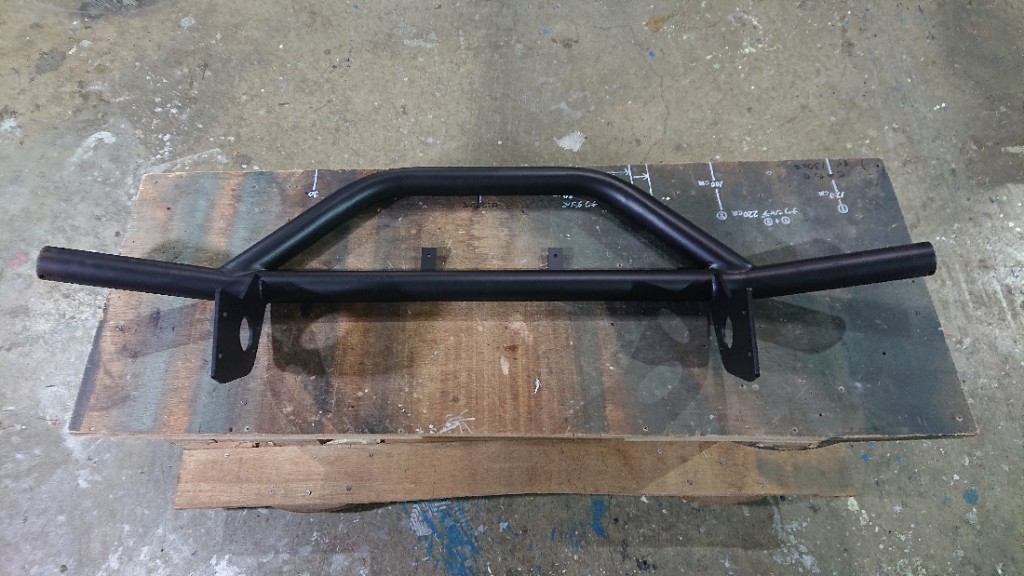

コレで錆止めや塗装をすれば取り付けるだけですもんね〰️！





チッピング塗ったり？



シャーシブラック塗ったり？
(*´艸｀*)ﾆﾋﾋ


あとは？


取り付け用には車体に2ヶ所穴あけしなければなりませんねーーー！





黄色○のトコ！


取り付けボルトは10㎜がベースになるので穴は10㎜が好ましいですね。


自分は大型ドリルを貸し出し中なので…とりあえずは8㎜

⚠️先輩方も穴あけが大変だったらしく、8㎜の方も…。

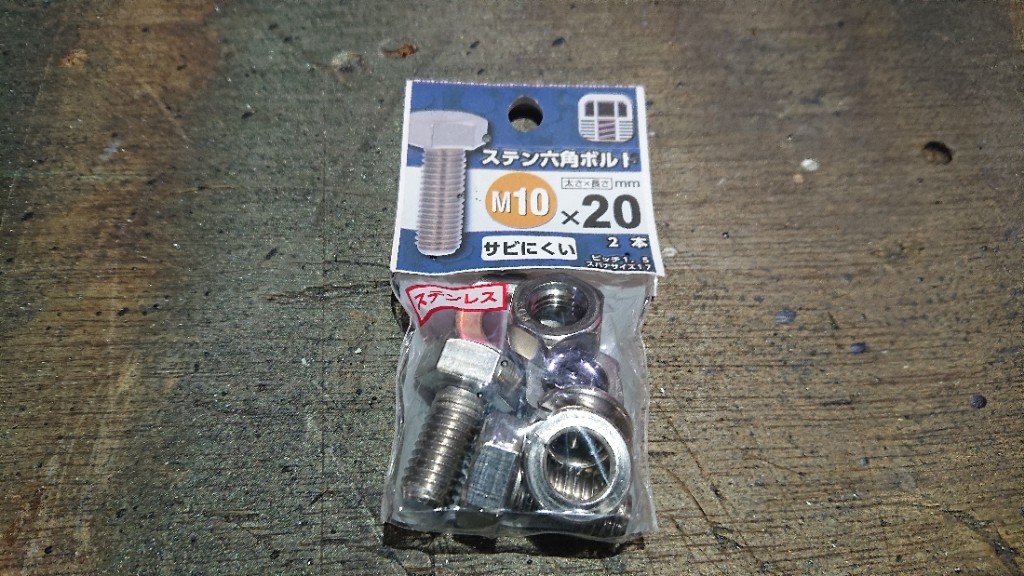

ボルトは…？

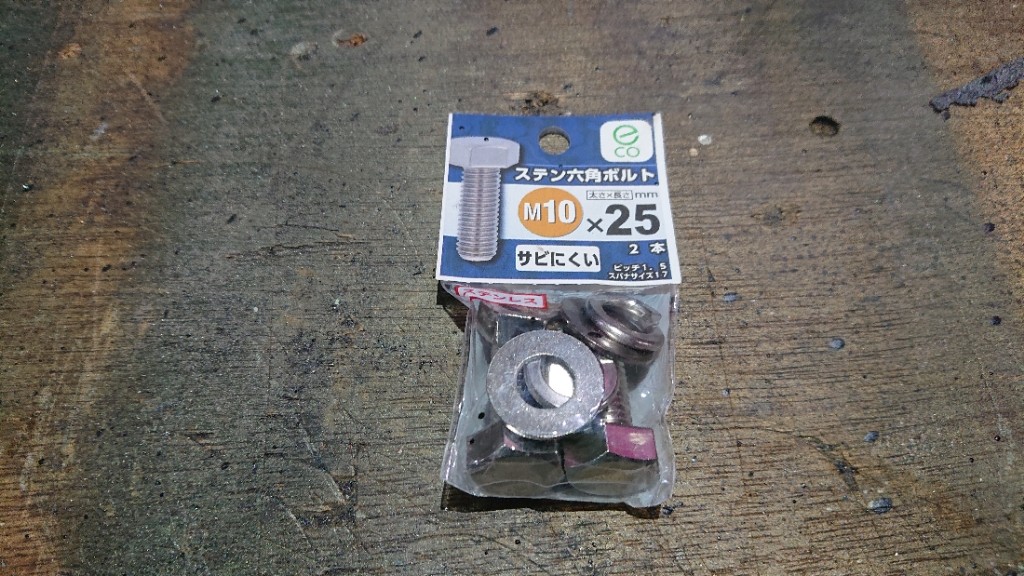

コレとか？



コレね！

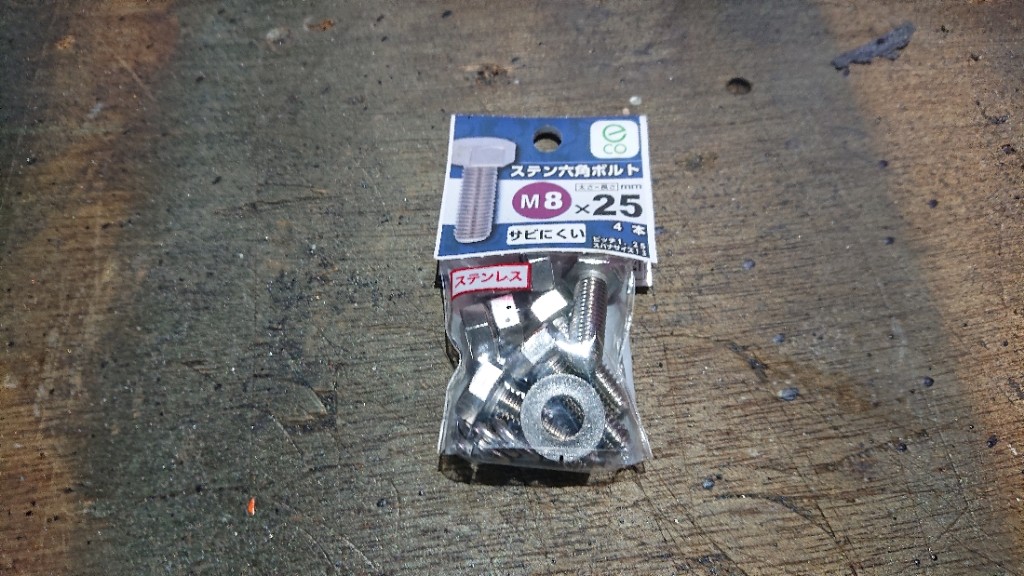

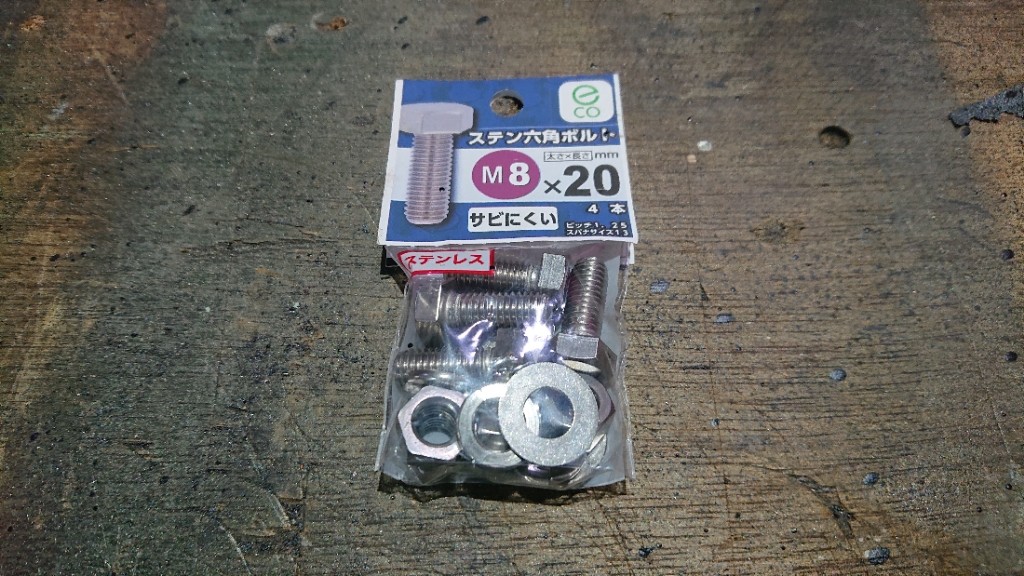

8㎜なら…




コレと…





コレね！



ボルト取り付けのあんばい？





使用穴と10㎜用ワッシャーを比べる


ちょっと厚さが薄いし、大きさが足りないかな？






自分は船用の3分の角ワッシャーを使用


ここまでくればーーーーーーーー！

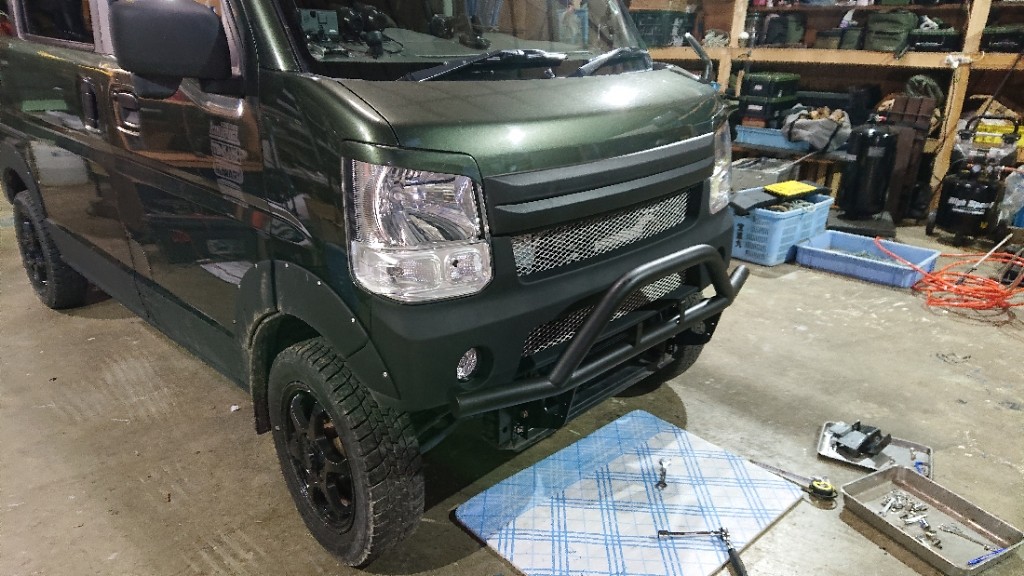

合体ーーーーーーーー！






ドーーーーーン！





バーーーーーン！






どうですかね…？


適当な自分でも簡単に出来ましたよ！


ちょっと興味ありませんか？
(*´艸｀*)ﾑﾌﾌ

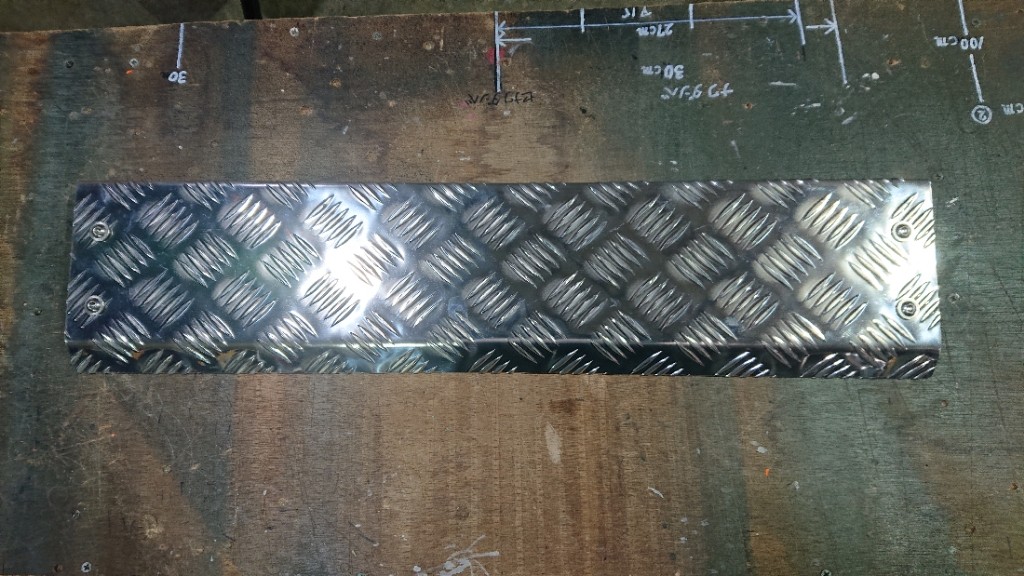

次はスキッドプレート





SMZ シートメタルジップ

JB23スキッドプレート


5280円(税込&送料)



JB23しし狩りバンパーとJB23スキッドプレートは相性バッチリ！
(組み合わせ寸法)


あとは…この２つを取り付ける金具が必要ですね。





アルミ不等辺アングル

20㎜×40㎜×300㎜ 厚さ3.0







120㎜でカット


そして…スキッドプレートの穴に合わせてドリルで穴あけ！

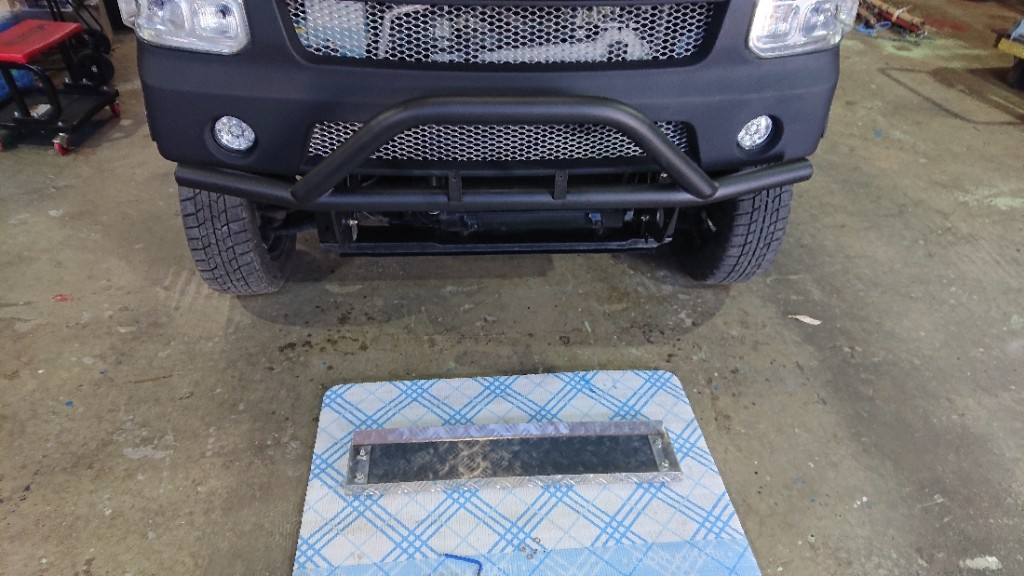

合体ーーーーーーーー！





ドーーーーーン






あとは…お好みの取り付け位置を決めて穴あけ！

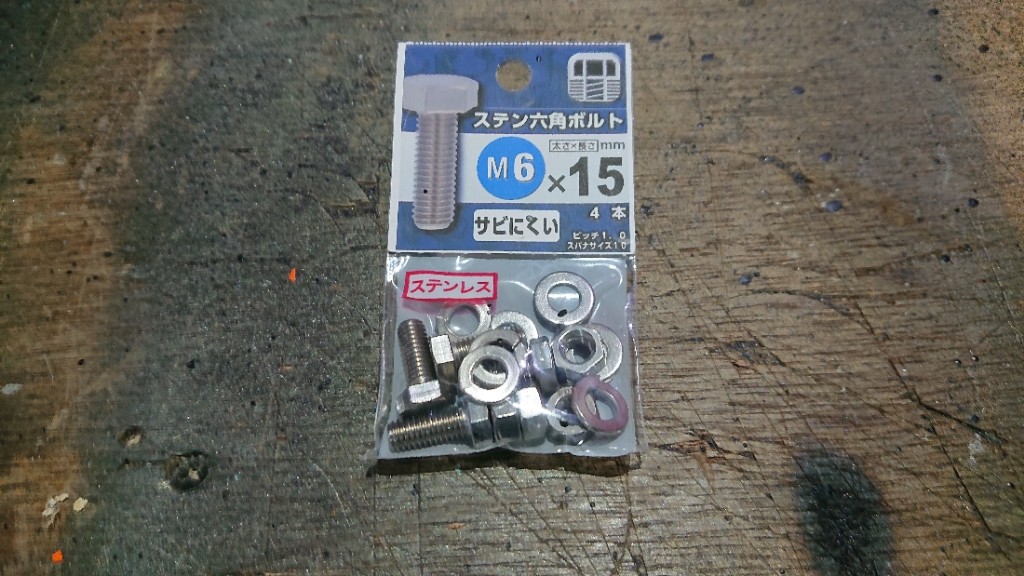

このボルトで取り付けて…








合体ーーーーーーーー！

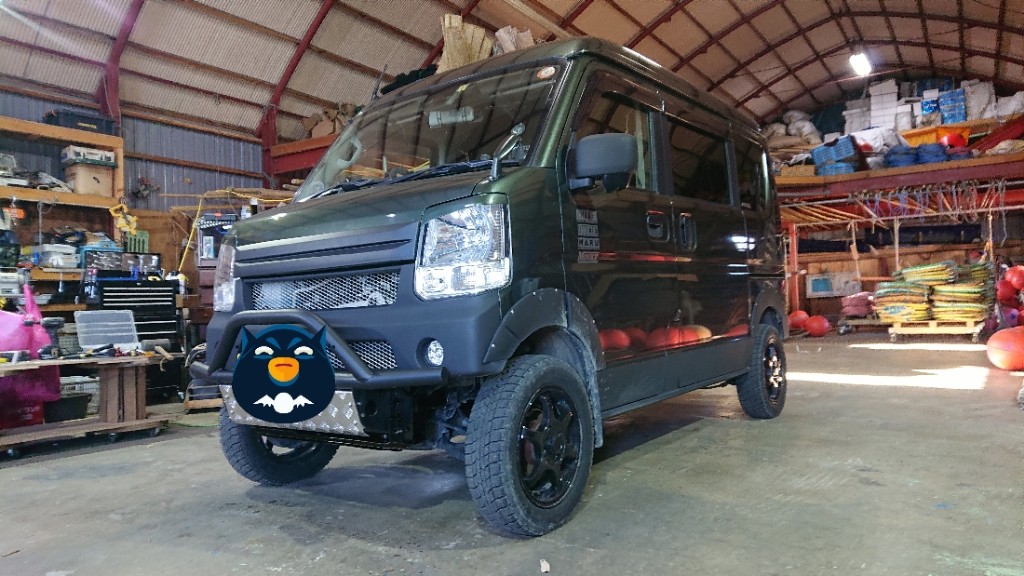

ナンバー付けたら…





完成です！(￣ー￣ゞ－☆ﾋﾞｼ！



今回の弄りはマジで感動した(いつも適当)ので…もう少し詳しく細かく(いつも雑)書いてみました〰️！


おしまい！
