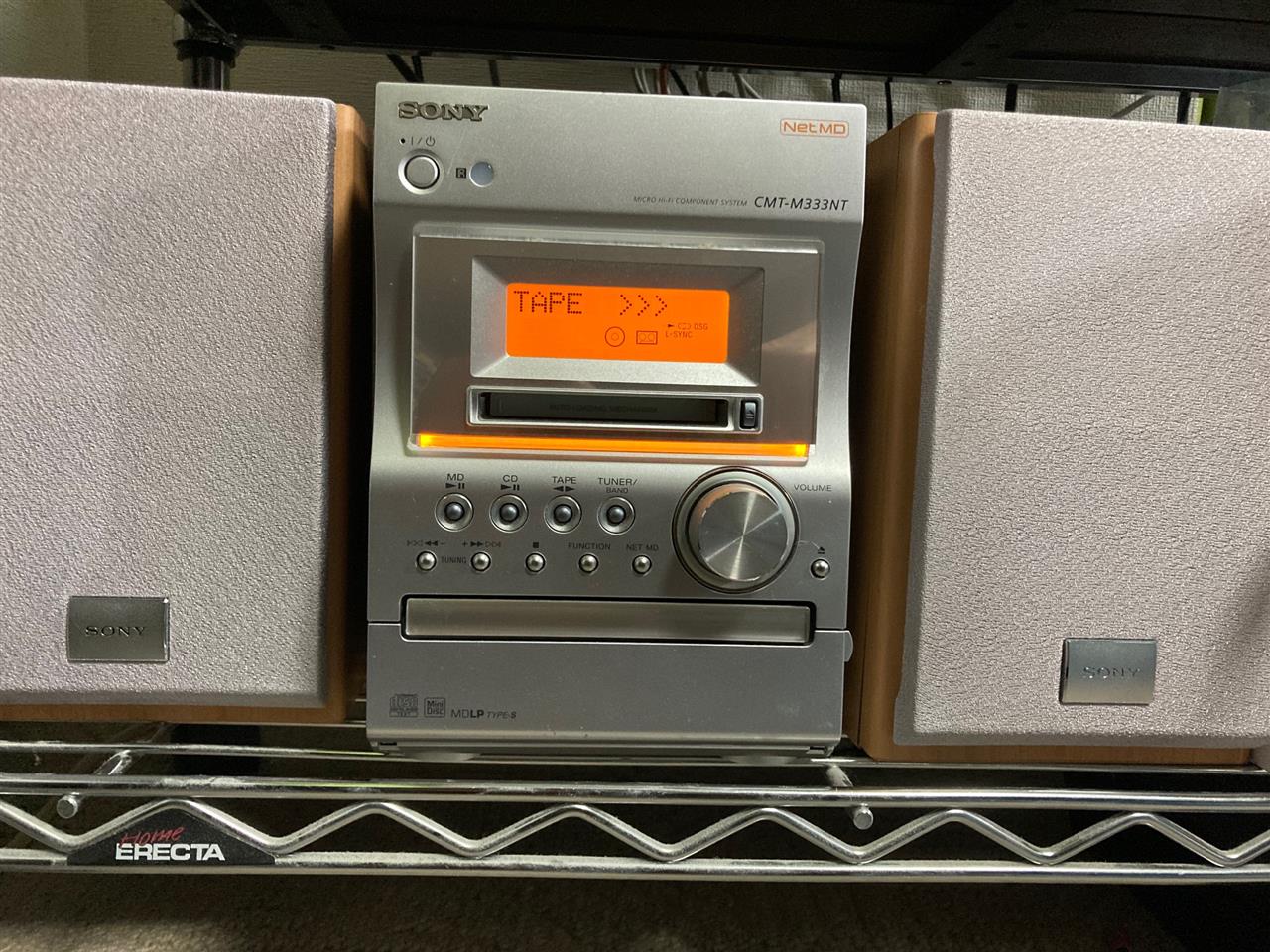

Sony CMT-M333NTの修理が完了した。

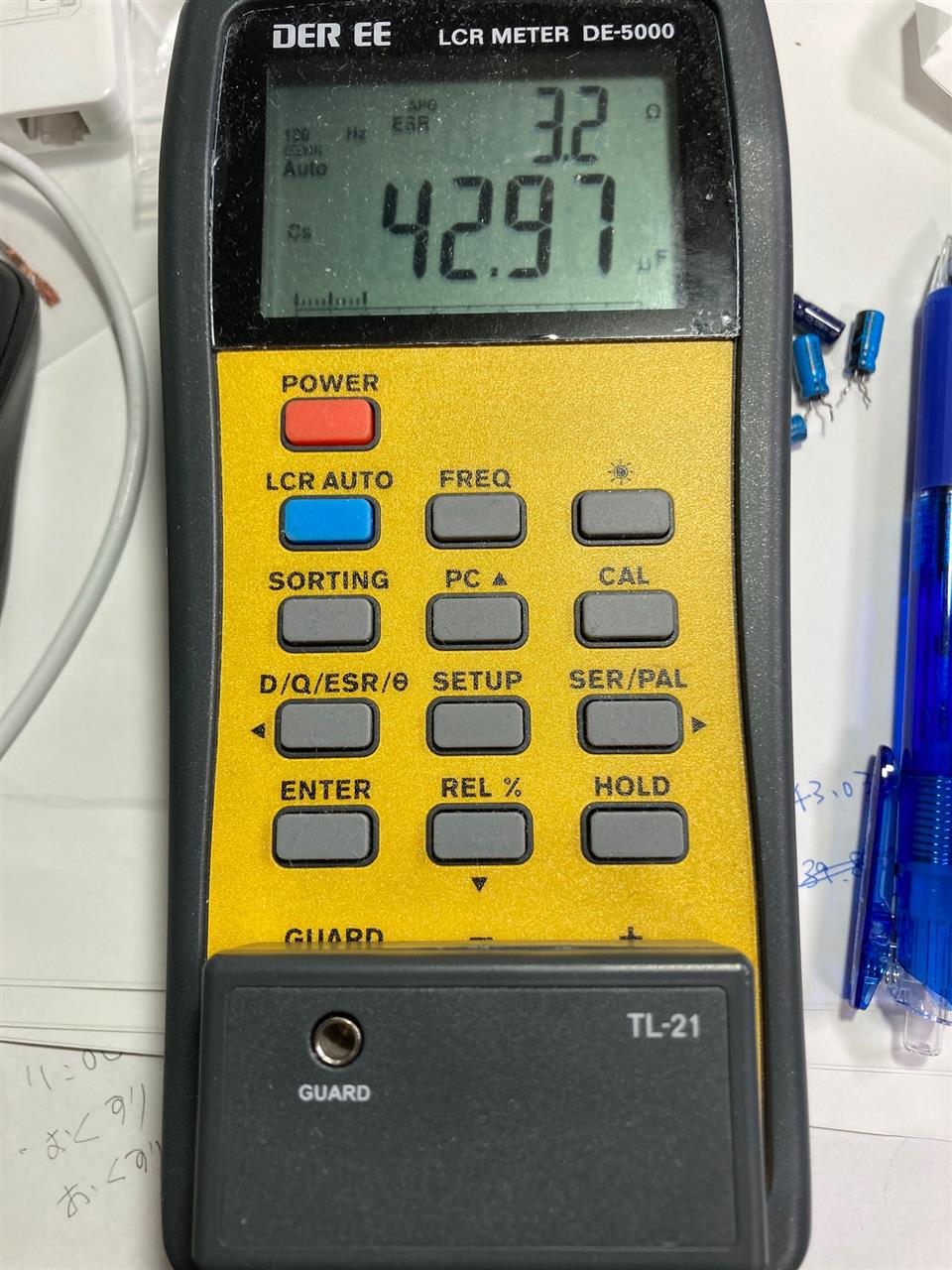

使用していた電解コンデンサーのESRを計測したところ、全部が全部ダメということはないようなので、おかしな値を表示する傾向にある電解コンデンサー（例えば50v 10uF,50v 4.7uF）のみを交換することにした。
ただし、電源制御とテープ制御の基板については全部の電解コンデンサーを交換した。

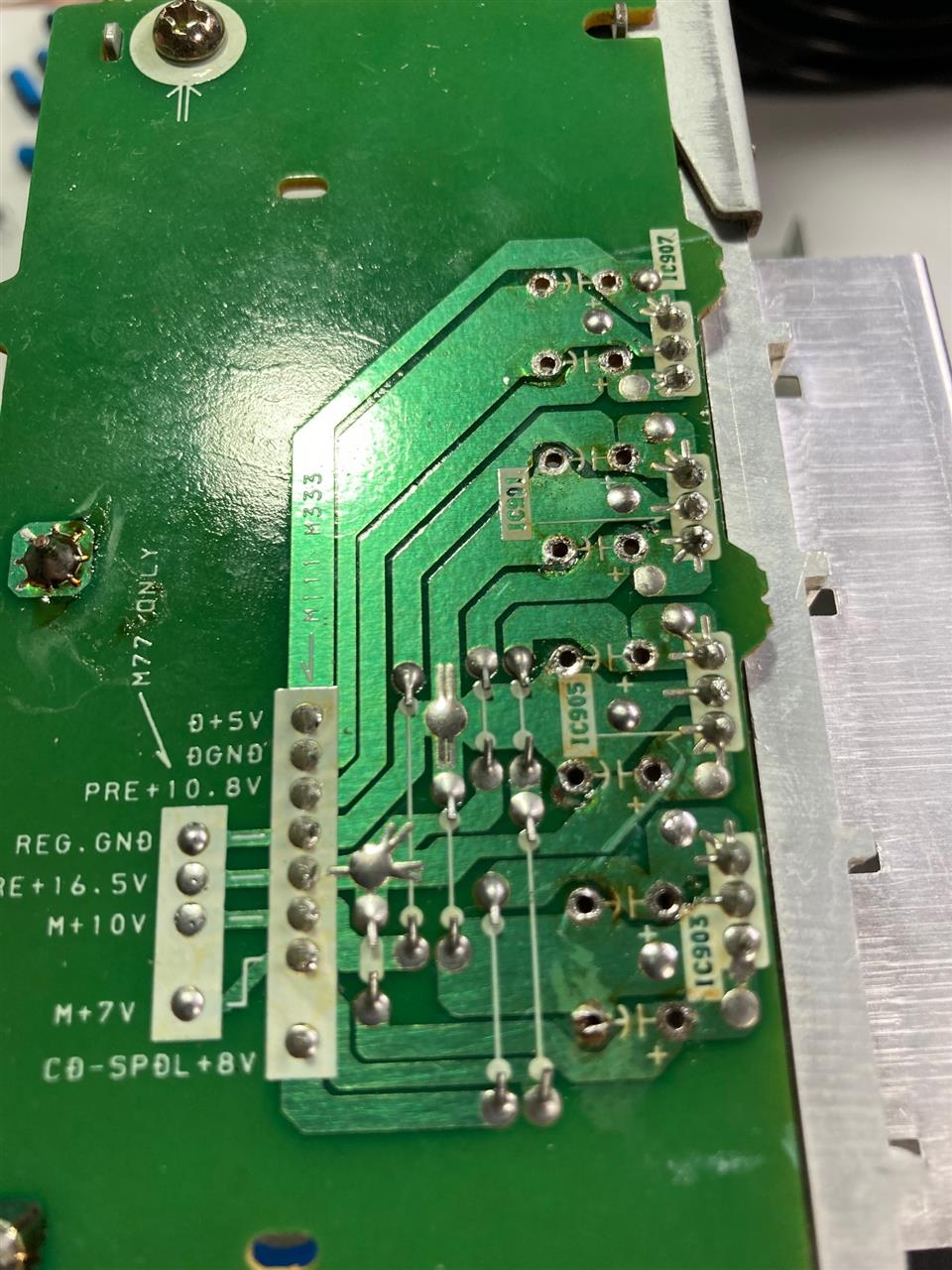

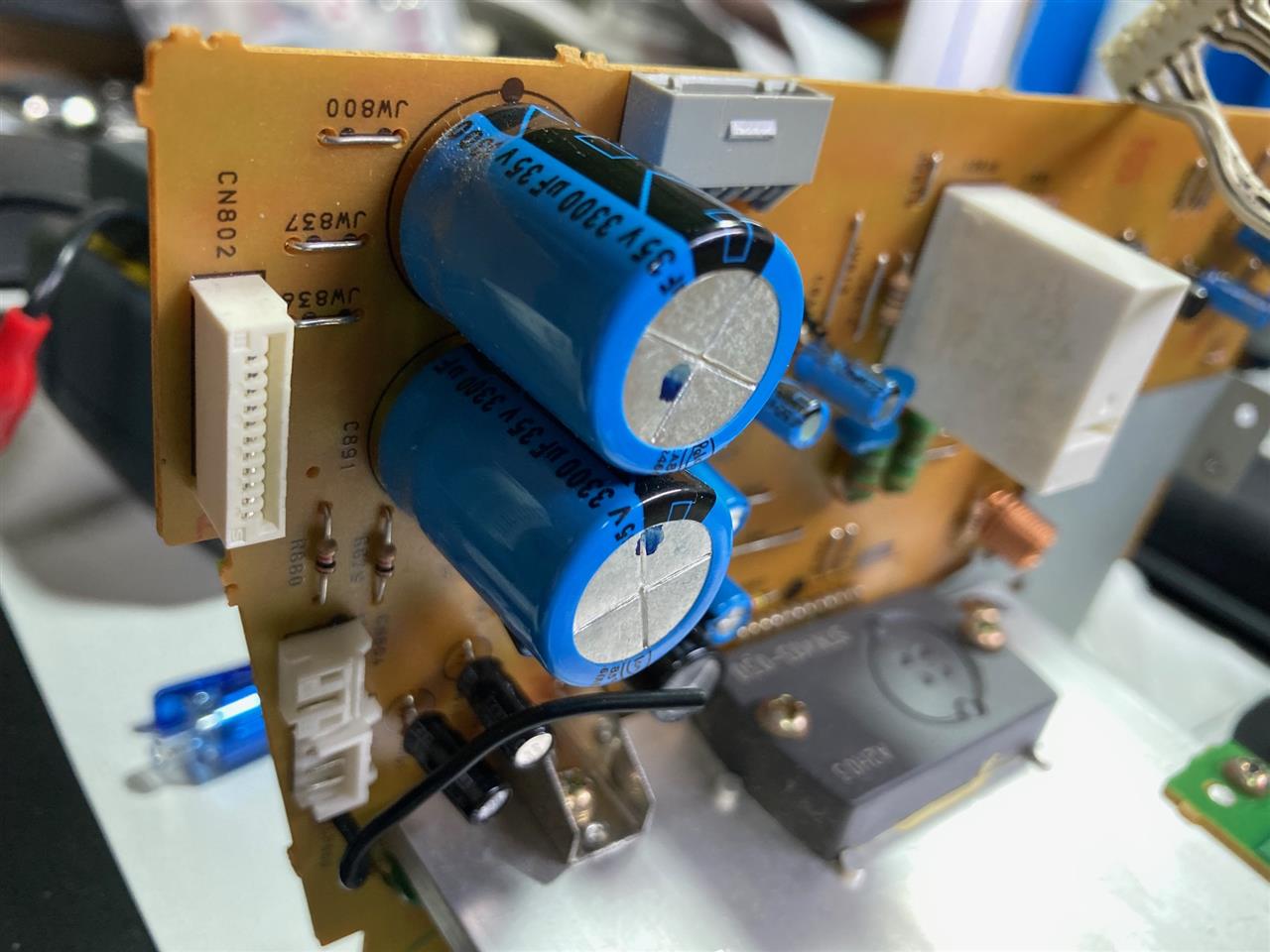

電源部分の交換が終わり、組付けたところ。

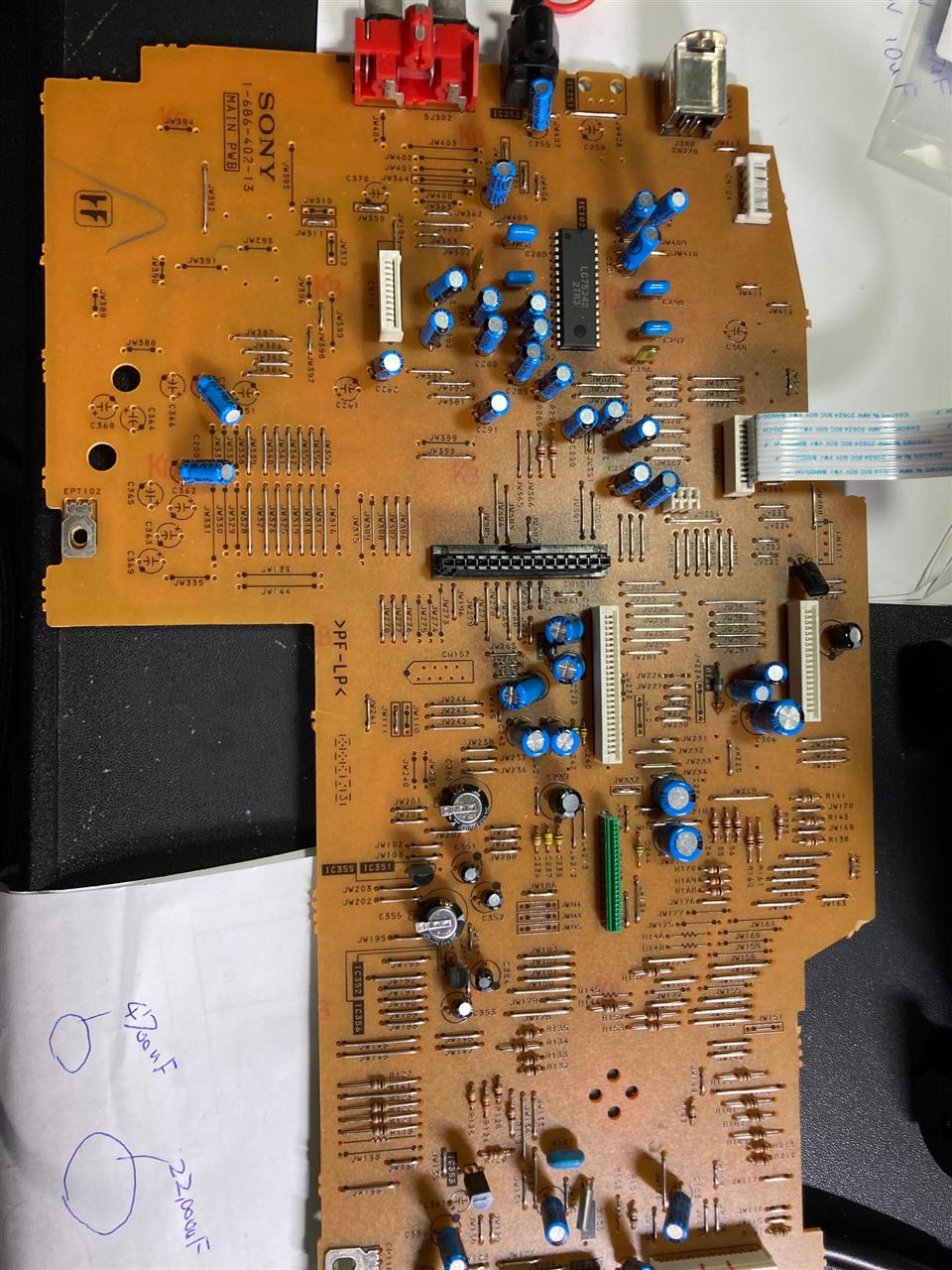

メイン基板は電解コンデンサーの一部のみ交換。
コンデンサーを取り外すとき、ランドが剥がれてジャンパー線で数か所リワーク…

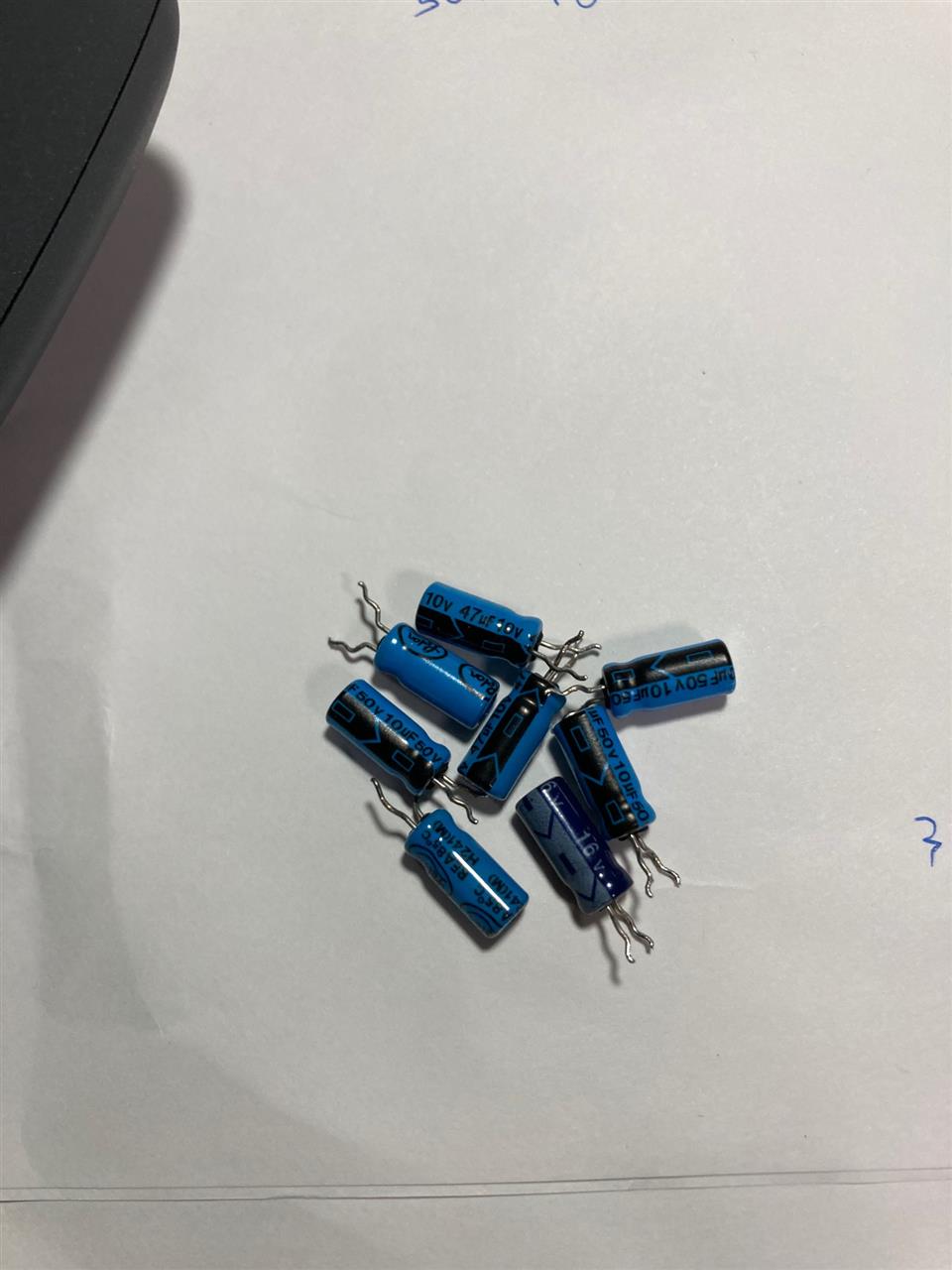

取り外したコンデンサー。


全て組み付けてテスト開始。


結果、電源が落ちたり、スピーカーから音がでなくなってしまう現象は解消した。

テープの再生速度は相変わらず遅いまま。
電解コンデンサーを交換してもダメだった。

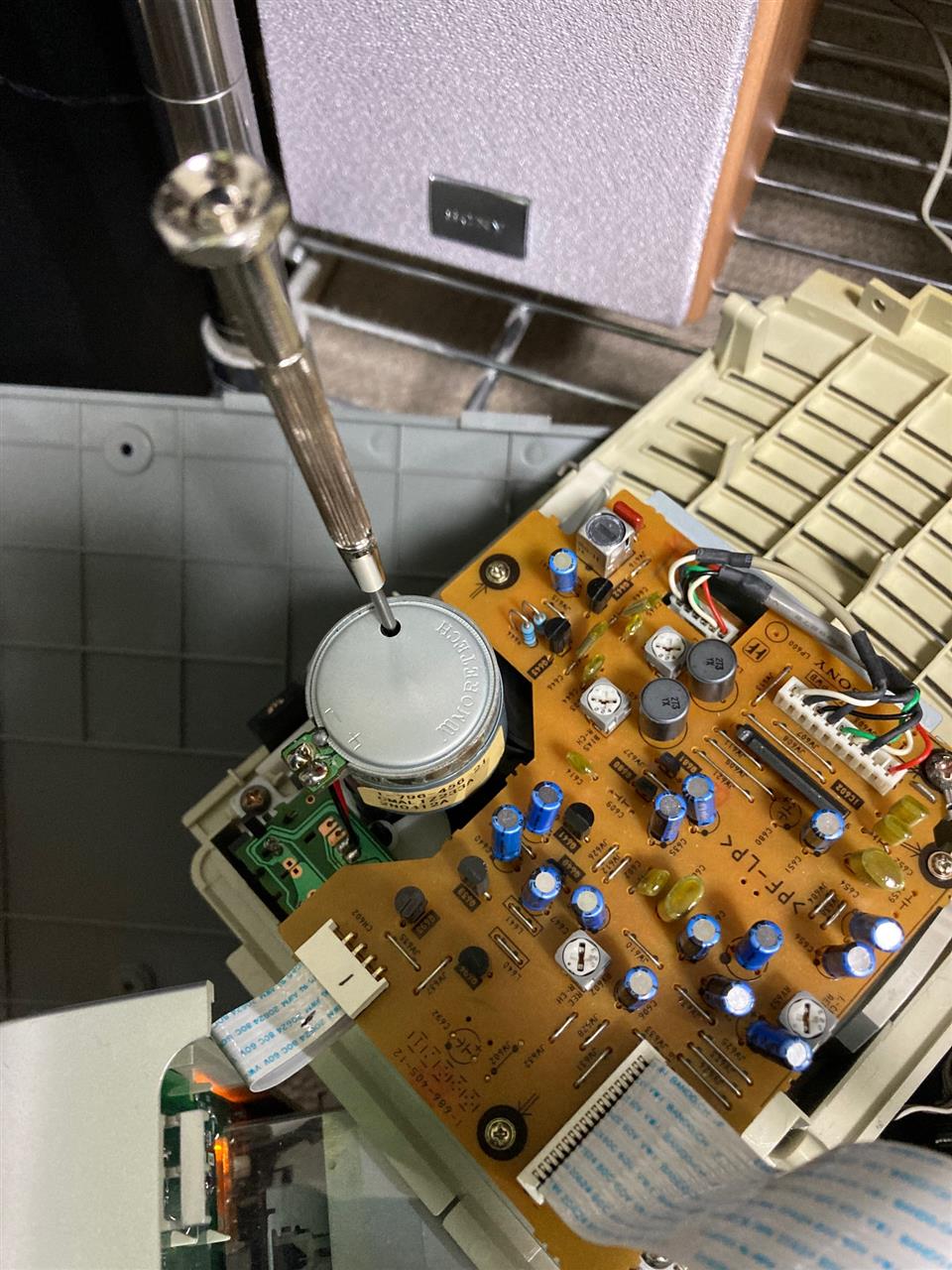

なのでモーターのボリュームを直接いじって違和感のない速度まで調整した。
ちなみに調整に使ったテープは、昔買った「相曽晴日さんの紅いペディキュア」。
１曲ごとの再生時間が記載されているのでストップウォッチを片手に調整していくうえで非常に助かった。


これでMD以外は完全に利用できるようになった。
MDのピックアップはebayで新品が手に入るようだけれども、使わないので修理はしない。
（昔は英語の勉強で使っていた。）

今回修理するにあたり、ネットでservice manualを入手できたのは大きかった。
必要な人は「Sony CMT-M333NT service manual」で検索するとヒットすると思う。

先日、ベルト交換したミニコンポだけれども、以下の症状が発生。

・テープの再生速度が遅い。
・電源のON/OFFの繰り返しでスピーカーから全く音が聞こえないことがある。
・筐体カバーを外してメインの基板に少しテンションをかけると電源が落ちる。

調べるには完全にバラさなければいけない。
面倒なので、廃棄して新しいコンポを購入するかどうかで少し悩んだあとで修理することにした。

ベルト交換だけのつもりが完全にオーバーホールになってしまった…


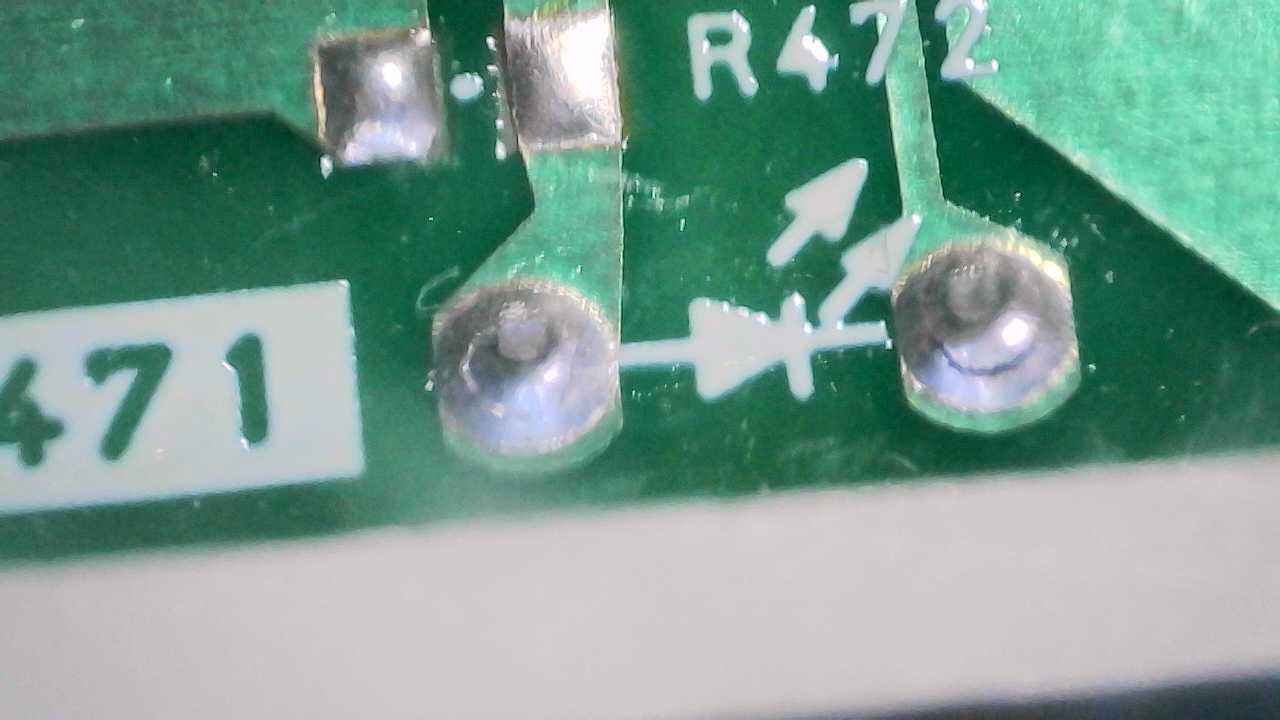

基板を調べると幾つかハンダクラックを発見。


古いハンダを除去したあとで、新しいハンダで修正する。

で、電解コンデンサーのハンダクラックを修正しようとしたところでスパークが飛んだ。コンデンサーが並んでいる部分だったので、何処のコンデンサーでスパークが飛んだのかは正確には分からず…

いずれにしても放電が十分ではなかったみたい…

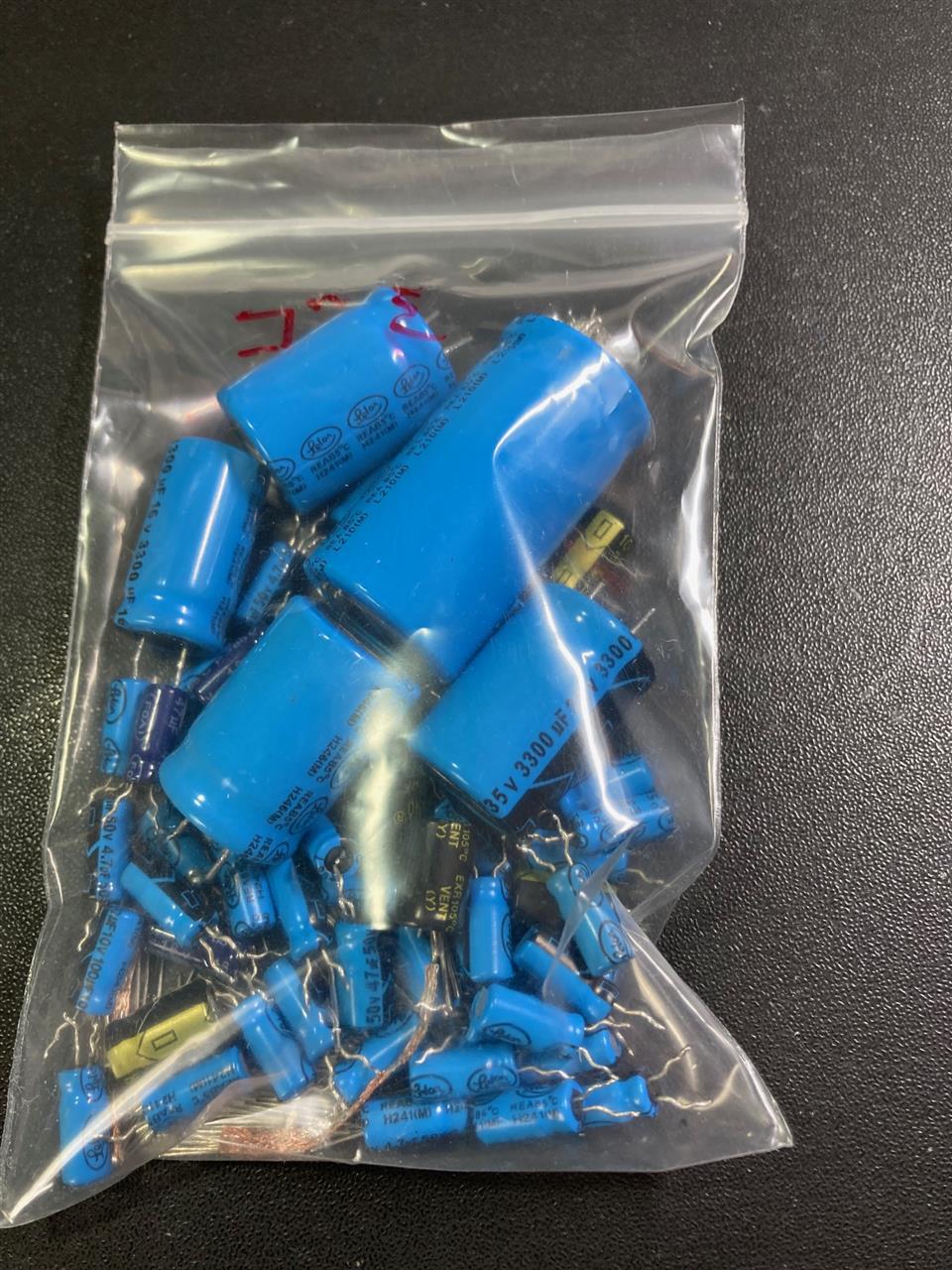

スパークでコンデンサーが壊れたかもしれないので怪しい部分のコンデンサーは全て外すことにした。


せっかくなので外したコンデンサーは測定することにした。



測定結果は以下の通り。


比較のために使用したニチコンの測定結果と見比べるとESRが倍…

容量に関しては１９年経過しているので若干減っているけれども、ESRの値を見てしまったら全交換、、、という判断になった。

他にもサイズの大きいコンデンサーなどもある。



ESRが新品の倍もあるのであれば素子としての特性も変わって何らかの影響がでていると思う…
例えばテープの再生速度にも影響がでているかもしれない。
モーターのスピードを調整する前にコンデンサーの交換をして、挙動を見ることにしよう。

参考：
ネットで検索をしていたら、こちらのサイトでESRを計測されて表にまとめていらっしゃる方がいた。
サイト内の表をリファレンスにすると、やはりミニコンポの電解コンデンサーは全交換した方が良さそうである。
（本当はメーカー発行のデータシートをリファレンスにすべきだけれども、古いコンデンサーのデータシートなどあるのだろうか…）
