令和6年最新版！

吐くセキレイが作った、新しい最新のエアコンドレンパイプカーバー

です。




誰も使っていないあなたのエブリイを水漏れから守るます。

★よく考えられた
カーバは私たちの完全オリジナルです。
日本の伝統的な設計者が考えられ、日本で生産されます。
あなたを満足する事が出来る。

★改善された
内部に水たまりが出来ても抜ける事が出来る形状
長期間あなたのエブリイを守るます。



中の構造


★大量生産ではない
一つ一つ３Dプリンターで技術者が作りあなたの元へ届ける事が出来る。
変色しやすい素材なので保護が欲しいです。





と、界隈で見かけるアヤシイフレーバーを乗っけてみました。

価格は安価な材質で3000円ちょっと。いつもの様に黄変する為ラッカ－等で着色は必要になりそうです。
ただ、固定方法が両面テープだけと言うのが感心しないです。
一応車についている「突起」で抜けにくくしてますが、それでは2重固定にならない心配が有ります。もう一点、割れて（又は剥離し）ラジファン内部に入り込む事。（風向き的に可能性は薄いですか）

とりあえず、ＤＤＭにオーダーを掛けようと思います。
（ウチので中空部分は作れない為）

先日より製作してましたリレーユニットです。


３Dプリンター製のガワ



テスターで短絡が無いか、パターン通り出来ているか確認後、組立。


でも動作確認をしてみたら、LEDの消費電力が想定より大きい。
ヤバイ。
定格オーバーだこれ。

と言う事で内部部品を組み替えて車両に搭載します。

今週末とか合間にサラッと弄る感じ。

先日より構想を練ってました首記CADモデルが、一応完成。

＜ココにつける雨漏り防止カバー＞


ここに差し込むようにして装着する訳ですが、本当にスペースがない。
ラジエターファンとのクリアランスもかなり攻めてますから、ゴツくする訳にも出来ないと思います。

両面テープ＋タイラップ止めなどの2方法で固定を考えてましたが、スペース上の関係で両面テープのみでの固定になります。



両面テープを貼って、ただ差し込むだけの簡素な構造です。



封止してしまう構造ですから、エキパンのカバーの様に水抜きをつけています。
（大半は車体のスポンジに持って逝かれそうですが）
DMMの造形価格が上がってしまった関係上、ホース付け可能素材で4～5000円位、雨漏り防止のみ（ホース付けない想定の素材）で3～4000円位かなあといった感じです。

少し合間をみて、タイトルのモデリングを少し手を入れてます。

ここのやつ↓

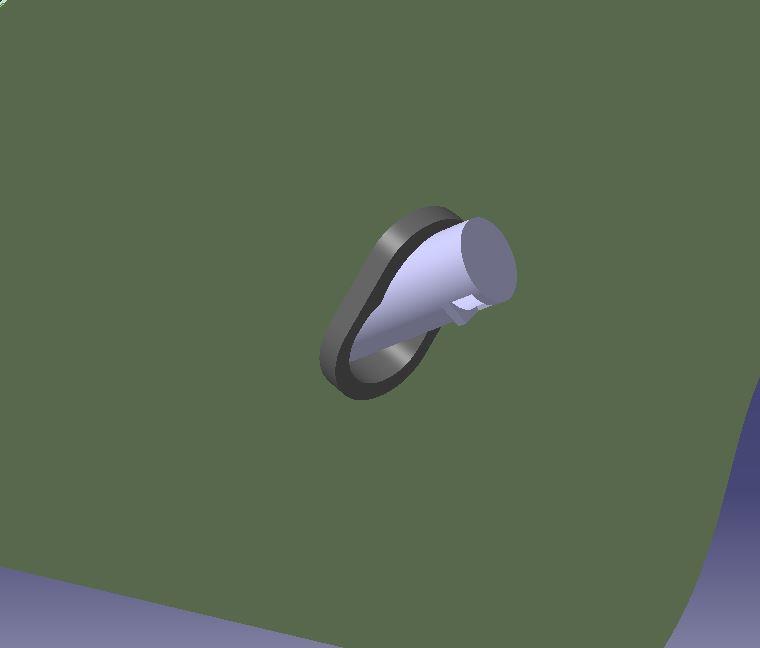

フォトアルバムの純正部品の形状もモデリング。


フロアパネルは0.7mmとか0.8mm程度だろと大体予測してモデリングしています。

でもこれ、スポンジパッキンの形状がスゴインです。
特に下側なんてスポンジが無い。


凄い。
そりゃA/C使ってドレン水がボタボタ掛かると、室内に浸み込む訳です。

こちらはドレンチューブ単体。

NBRの様なゴム素材です。
こちらに被せる様に装着し、両面テープでフロアパネルと接着予定ですが、あと一つぐらい固定方法が欲しい所ですが、ラジファンの裏ですのでスペースがない。
ネジ止めもキッツイ。
スリットを設けて、タイラップでバンド式に純正ドレンパイプに固定しようか？等と思案中です。

セーフティレーダー　VA-01Eをウチの車に使用してますが、30分程走行するとお辞儀をしてしまいます。

そんなに畏まらなくてもいいのに。

本体を外してブラケットを見てみると、割れてるヨ。
車の使用環境って過酷だなーと改めて実感。
（それよりも重心が前過ぎ問題）

テケトーにブラケットでも作るかー。
と、３Dプリンターを動かしたら、黄色いパスタを量産した。

最近、ABS樹脂を使用する事が多く、保温の為に100均のサバイバルシートで覆って造形している事で、オートレベリングのセンサー（BL TOUCH)のブラケットが変形していた事が悪かったっぽい。

とりあえず、位置を修正したら造形を出来るようにはなりました。

PETG-CFのフィラメントでコチラは造形しましたが、雰囲気環境が70℃近く、イヤ、ソレ以上になってる事で変形してきているらしい。

110℃ PETGで作りなおしたい所ですが、今の時期３Dプリンターを動かすと、暑いンですよね。これが。
