スピーカーケーブルを全てMOGAMI 2972にした際に、アクティブネットワークの再調整も実施しました。
位相を合わせる事を重視してトライした結果、いい意味でフラットで癖が無い好みの音になりました。

《ソースユニット》
・AVIC-CZ902XS(SDカード)
《スピーカー構成》

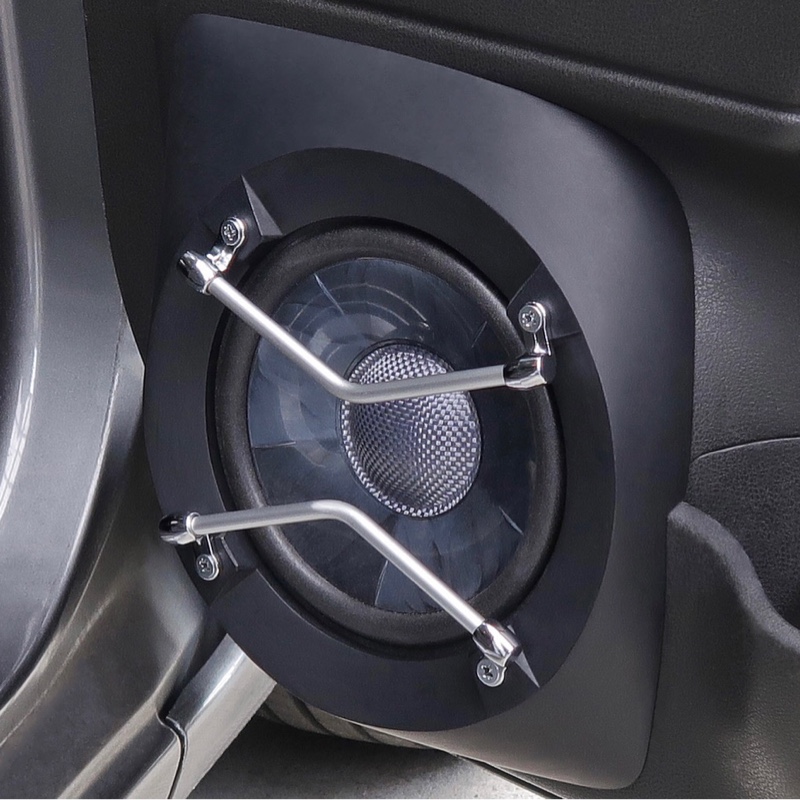

・TS-HX900PRS(Mid/High)
・WF-G400(Low)
・SW-G50(SW)
《ネットワーク設定》
High(逆相)
　クロス 3.8kHz −12dB(パッシブ)
Mid(正相)
　クロス 3.8kHz −12dB(パッシブ)
　HPF 1.0kHz −24dB(以下アクティブ)
Low(正相)
　LPF 0.8kHz −24dB
　HPF 80Hz −6dB
SW(逆相)
　LPF 50Hz −18dB
《ケーブル類》
・RCA出力：MOGAMI 2549/Amphenol【アンプ直挿し】
・SPケーブル：MOGAMI 2972
・ ECSオリジナルパッシブネットワークType3
《収録機材》
・iPhone 16e
・ZOOM H2e(iPhoneの外部マイクとして運転席のヘッドレスト前に固定)

　左右のタイムアライメントの調整にはモノラルの女性ボーカル(ヘレンメリル「You’d Be So Nice to Come Home to」)、L/R毎のユニット間にはピアノ伴奏の女性ボーカルが合わせやすいとの情報があり、その様に使い分けていました。
　試しにL/R毎のユニット間のタイムアライメント調整にも、モノラルの女性ボーカルを使用してみると、自分の耳にはその方が聞き分けやすかったのでトライしました。
　タイムアライメント調整後、EQも見直し音量を1dB上げての収録です。


久しぶりにこれも…。

エモーションさんのWebを参考に、ヘレンメリルの「You’d Be So Nice to Come Home to」、ピアノ伴奏の女性ボーカル、ウッドベースのソロを入手(2024/12)してから1年経過し、ようやくポイントソースに近づけたような･･･。

ソースユニット: AVIC-CZ902XS
スピーカー
・Mid/High:TS-HX900PRS
(エモパッシブネットワークType3)
・Low:WF-G400
・SW:SW-G50
パワーアンプ: PRS-D800 3台
RCA出力：MOGAM 2549 自作ハーネス
収録機材: iPhone 16e・ZOOM H2e

他の方の動画を視聴してdry号もまだ追い込めるだろうと思い再調整をしました。
かなりスッキリした様に思います。

みん友さんにいただいた感想をヒントに再調整しました。

Low 800Hz -24dB/oct・Mid 800Hz -24dB/oct から
Low 1kHz -24dB/oct・Mid 1.25kHz -24dB/octにしました。
(Mid-High間はエモパッシブネットワークtype3です。)

右側のユニットがハンドルに隠れないよう高めにiPhoneを構えたら手振れが目立ってしましました。
