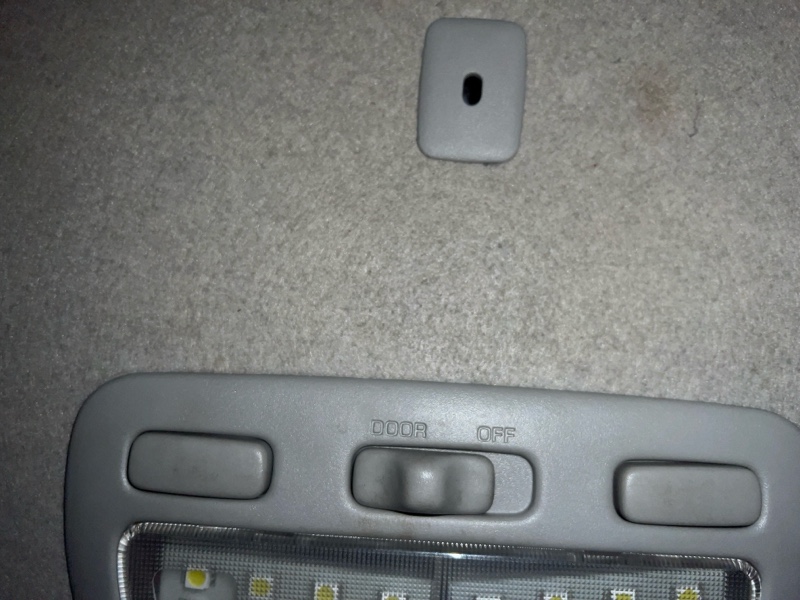

ハイエースの純正を使いたかったけど、どうも型を制作する必要があるみたいだったので今回はアルファードのコンソールダウンライトを使用しました。

位置決めはルームランプやバイザーの位置からセンターを出して、切り抜くサイズを記していくけど…
なんかルームランプ左右でズレてる…




そうなると基準があやふやになるやんけ…。。

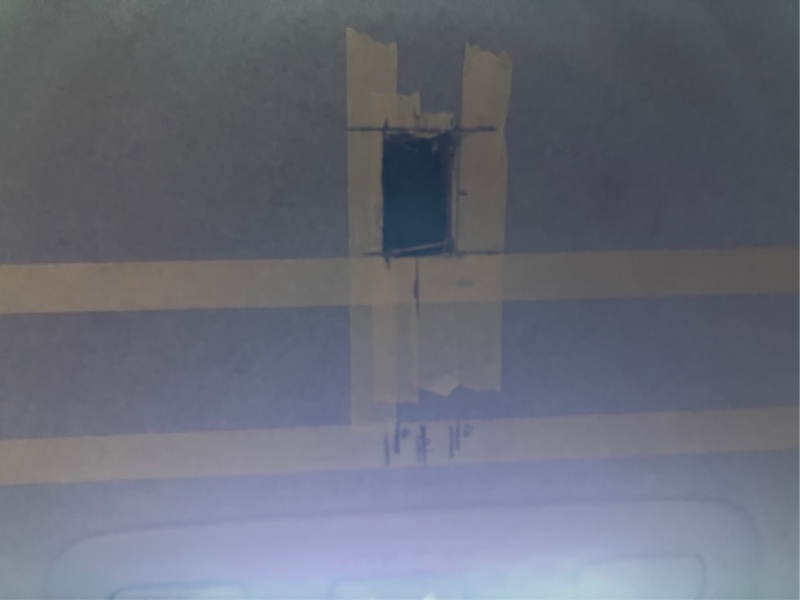

印を書き直していざカッターナイフでザクザク！！




サイズは爪がしっかりかかるように14×25ミリでカットしました。



もう真っ暗なので今日は穴あけだけ！









明日は朝から天井剥がして洗って墨汁祭りです。

車を停めて過ごす時に運転席だと幅が限られてしまうので、セカンドシートでくつろげる空間を作ってみました。




といっても、ネット通販でもたくさん売られているセカンドテーブルを自作しただけの話ですけどね。。

天板はホームセンターで幅450mmで厚めの18mmのものを購入しました。

あくまでもバーに取り付けるので運転席のシートを下げる方はもう少し短い400mmや300mmのものを選んだ方がいいと思います。

化粧面には木目シートと木目の小口テープを巻いています。







裏面にはイレクターパイプを固定するジョイントを付けているのでテーブルを折り畳んでもパイプを収納出来ます。

天板の左右はくり抜いてステンレスのコップ入れを装着しました。

これで1人でゆっくりするときも、同乗者にもゆっくりしてもらえます。

たくさんの人が不評のハイエースのセンターコンソールボックス。

たしかにいろんな不満があって、肘置きを買って差し込んだりしてたけど、ヘタると逆にストレスになったりもしてたんで、せっかくなら愛犬を隣に乗せたいなと思って制作しました。

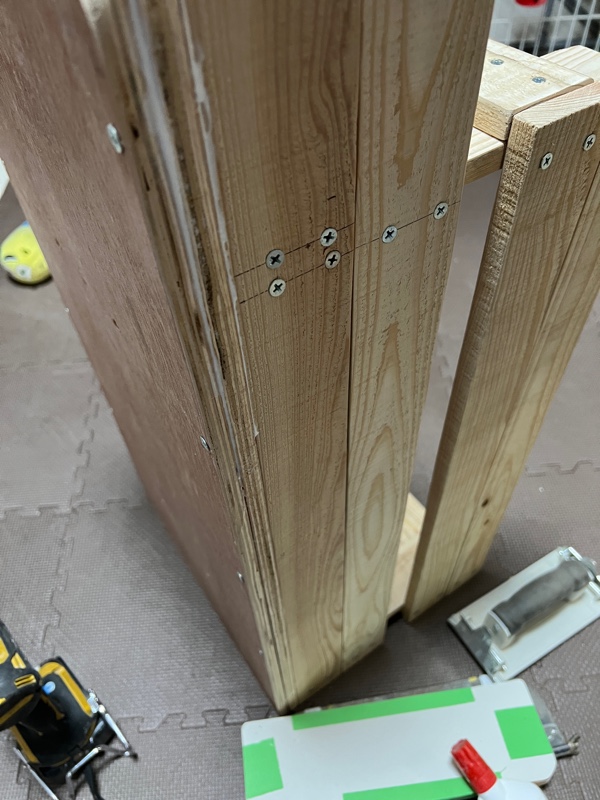

使った材料は仕事でたくさんあった木材をいい具合の長さに切って手作業で丁寧にヤスリがけをしました。




その上に毎度お馴染みの黒のラッカースプレーで塗って、クリアを上塗りして塗装は完了。

問題は寸法でした。
フラットタイプのコンソールをネットで発見したのでそれを参考にカットして組み上げたものの、ハンドルやシフトノブ、パーキングブレーキにすんごく支障が出たので長さは少し短くしました。

再度組み直して、今度は高さを一部そのまま、途中から下げるような作りにしてヤスリをひたすら。。。

実際に愛犬にも搭乗してもらって顔がどのくらい出るのか、幅は狭く無いかなどを愛犬と話し合いながら制作を進めます。





愛犬が入るスペースを確保しながらも前には小物を入れたいと考えたので急遽小物入れも作成しました。
真ん中1箇所マグネットでおさえるだけの簡単な作りですが、なかなか満足。








コンソールのビス位置を正確にだすのに最初、
【左右対称】と思って寸法計算していたので箱が少し斜めに向いてしまいました（笑）
実際には一本違う位置にいるのでそこを気づいて調整すれば全く問題ありませんでしたね。


出来上がったボックスの底板は12mmのコンパネを二重にして強度と反りを防止しましたが、そのまま固定してしまうとパーキングブレーキが触りにくいので、高さ調整に一回り小さい18mmの木材を挟んで少し余裕を作りました。
ボルトで固定する車体と木材の間には防振目的でゴム板を敷きました。ちょこっとなのであまり効果ないかもしれませんが、愛犬がストレスならないように…。。

あとは100均で良さげなジョイントマットを敷いて、その上に処分セールで200円になっていたバスマットを敷きました。

そのまま肘を置くと硬いので、赤ちゃん用のコーナーガード？クッションを5mで500円くらいであったのでこれを巻いて様子を見ています。

粘着がいまいちなので改善する予定です。


今回の制作でかかった費用としては

・12mmコンパネ端材 0円（廃材）
・18mm木板 300円（ホームセンターにある端材）
・枠に使った木材0円（廃材）
・防振用ゴム板0円（家にあった）
・ビス 200円くらい
・ボルト4本 500円くらい
・コーナークッション 500円くらい
・ジョイントマット 200円
・蝶番 200円くらい
・マグネット 200円くらい
・木工ボンド 300円くらい
・ラッカースプレー2本 400円くらい
・ラッカークリアスプレー1本 200円くらい
・紙ヤスリ 1枚40円 3種類×4枚 500円くらい

合計で3500円ほどかかりましたが、考えながら作るのが意外と楽しかったです。

せっかくピラーを塗装するついでにリアゲート部分のカバーも塗装しました。

で、私のは1型で現行のような荷室のルームランプはありません。

車中泊するときはリアゲートをあけて、そとにイスを置いて荷室をテーブルのように使うことが多いのですが、当然暗いのでなんも見えません。


マグネットライトやスマホを光で過ごす日々だったので増設を模索していましたが、ネットでルームランプが580円で送料込みを発見！！


リアゲートのドアノブに装着するものもありますが、中から開けれなくなるので却下！！


リアゲートのした部分に装備するとバイク積む時に接触して破損することも目に見えるので却下！！


なので、リアゲート上部のカバーに増設することに決定しました。


現行ならね…リアゲートのジャバラ部分あけたら常時電源があるみたいなんですけどね、僕のは無いんでね…。

悩んだ結果、どうせ天井剥がしてるんだし、通常のルームランプから常時電源とるのが簡単なのでエレクトロタップで挟んで、アースはリアワイパーモーターを固定している台座部分のボルトに挟んで終了。





爆光すぎて、他のルームランプも全部COBタイプにしたくなりました（笑）


で、増設したあとで、天井剥がしてたんでその奥をみてみるとなんかでっかいサービルホールが空いてるんやけど、これってもしかして現行やコミューターとかに付いてるルームランプの取り付け用の穴だったりします？

もしかして元から取り付けれるように作られてました？？


がーん


追加

だと思ったけど天井材の位置決めのデッカいクリップようの穴ですねこれ…ははは…

天井を剥がして塗装をしたついでにデッドニングも開始しました。

布切れを剥がすと紙の両面テープのせいでびーりびりのねーばねばでこそいでも中々剥がれません。。







仕方なくそのまま脱脂をしっかりとしてからまずは隙間部分のコーキングからスタートします。




他の方のブログをみていると大体3本あれば足りていたようですが、私の場合はこの後方部分のみで3本使い切りました。

隙間出来るだけ減らしたいですもん。すこーし隙間を広げるような感じでコーキングを流し込んで行くと、しっかりとムギュっと詰まっていい感じになります。

リアゲート付近がむちゃくちゃ塗りにくかった。。配線外したいけどラジオペンチじゃ外れないし、ノズルは奥まで届かないし…

そんなこんなでコーキング完了。





乾かすにはこの量だと２日くらいはかかるので今日は防振材だけ貼ることにしました。


防振シートはアマゾンで安くなってた物を購入しました。

たしか5000円以下で46センチ×5メートルくらいのものでした。それが25%オフとかなんとかで3800円くらいで購入出来ました。


サイズは幅が130ミリで
長さは200ミリにしました。少し切れっぱしが出るのでサイドウィンドウ上の部分に使っていきます。結構有効活用できてる感じがします。



切る時はロータリーカッターがあるとすごく簡単に切れるので便利かもしません。

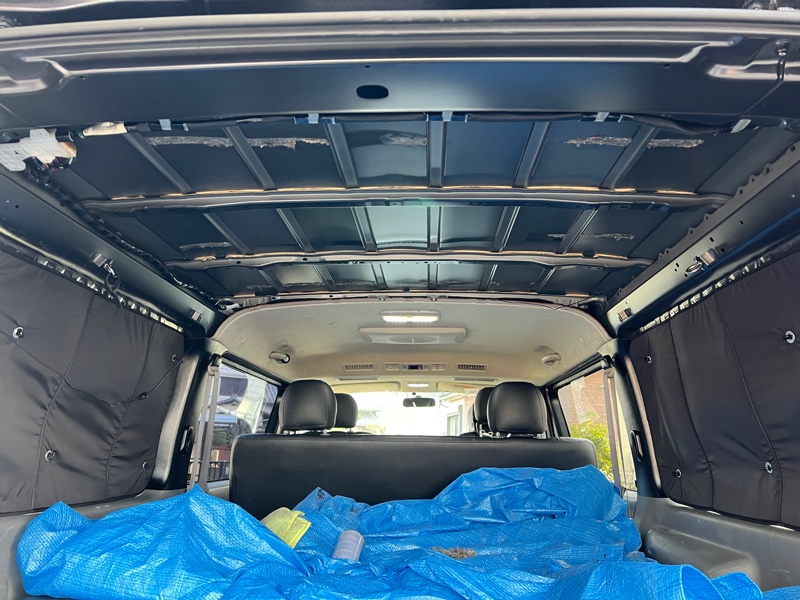

まずはペタペタ貼っていきます。

ある程度間隔が空いていてもしっかりと防振出来るのでギッチギチに貼る必要はありません。

軽く貼って行くだけでもカーンカーンという甲高い金属音が ゴンゴンと重たく短い音に変わります。

低いドですねこれ（知らんけど）

コーナーの端っこは切った方がいいかなとおもったけど、実はまるまる1枚入ったので思ったよりも枚数を使いますねこれ。。フロント部分まで足りるか不安になったきました。。

みなさんは防振シート貼る時はどんなコロコロ使ってます？

このためだけに専用のものを買うのはなんかなぁと思って家の中を探したらありました！！

あのコロコロです（笑）




絨毯や洋服のゴミを粘着テープで回収するあのコロコロ！！

これの表面に養生テープを貼って一時的に粘着テープをおやすみしてもらって、しっかりと力を込めてゴロゴロしていきます。

これの良いところは面積があるので、長手に向かって転がすと両端のフチがしっかりと抑え込めるのでめっちゃくちゃ良かったです！！




お金はないのでこんな所で知恵を使う！

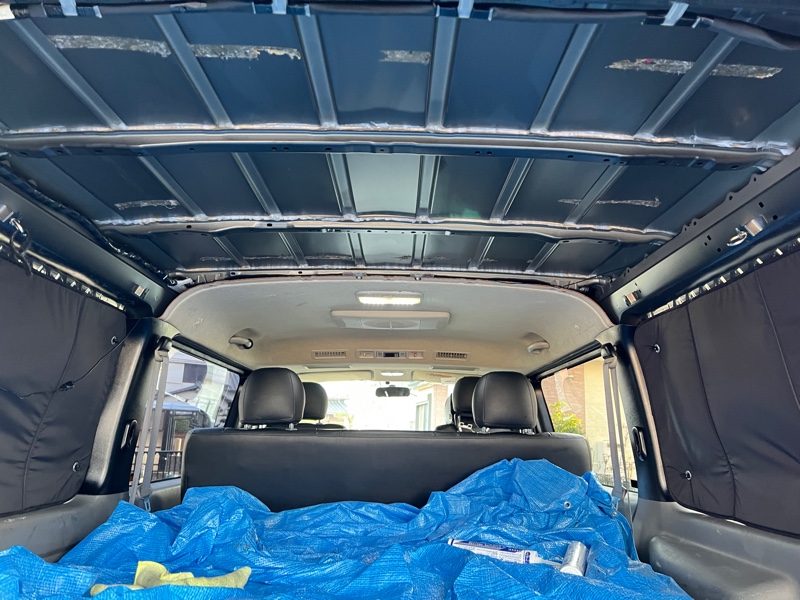

どんどんコロコロしていき完成！！！

来週は三連休もありそうだし、前方部分の天井染めとパーツ類の塗装とデッドニングと全部出来そうですね。
