愛知からSaKiさんがいらっしゃるということで、迎撃オフを開催しました♪
が、幹事は作業に没頭で写真が集合写真以外撮れてません(;￣ー￣川 アセアセ
ココは参加者の皆様にお任せしておくということで・・・ｗ

SaKiさんの「小さいアクセラ」(←ココ重要ｗ)には、アクセラ乗りの零さん、ちっかみさんが同乗されていらっしゃいました～(*ﾟ∀ﾟ)
ご参加、ありがとうございますっ！<(_ _)>

そういえば、SaKiさんとお会いする時は必ず夜で、明るい時間にお会いしたのは初めてかもｗ

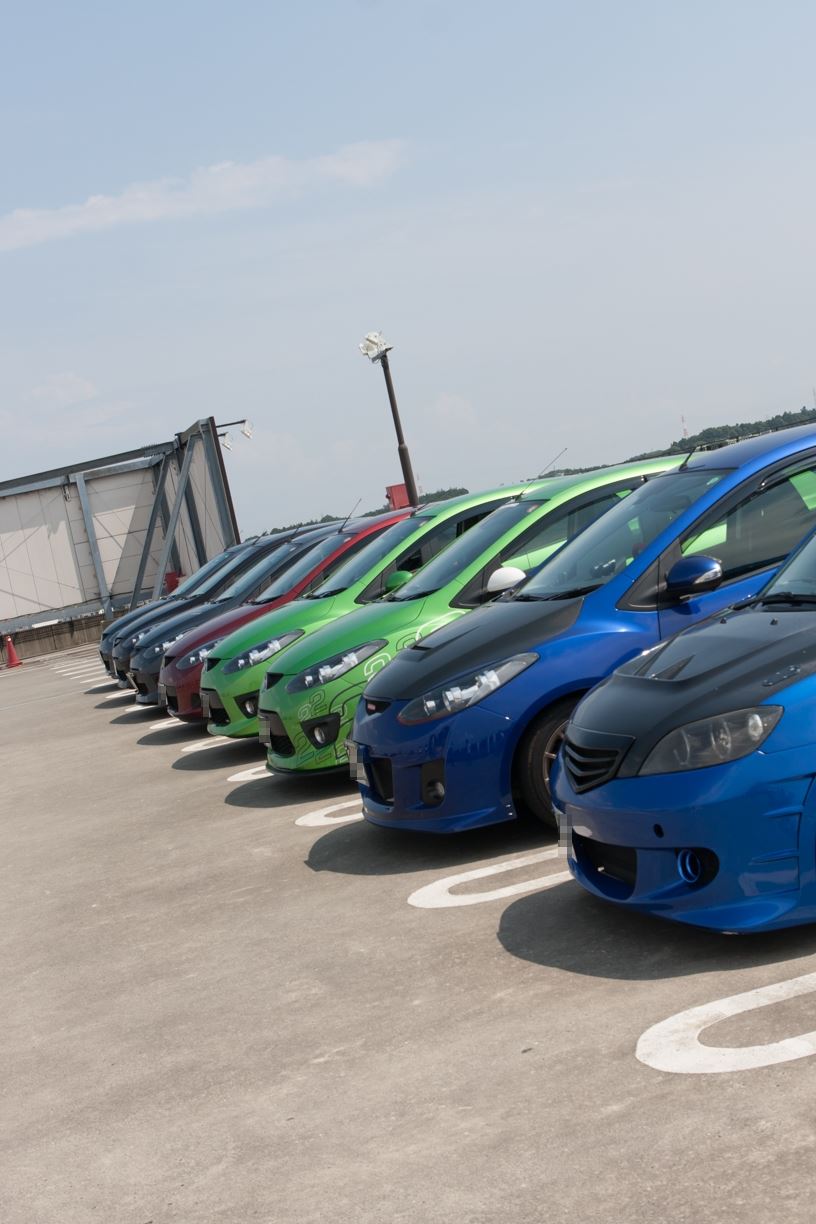

デミオ整列ですヽ( ´￢`)ノ ワ～イ !!


相変わらずの撮り合いです(∀｀*ゞ)ｴﾍﾍ
っていうか背後から狙うなんてズルイｗｗ


SaKiさんの小さいアクセラには、沢山のグルーミーが積載されていました。
ヤられないように一枚((((；ﾟДﾟ))))ｶﾞｸｶﾞｸﾌﾞﾙﾌﾞﾙ


所で、ホムセンに到着した際は屋上が開放されておらず、２Fで待機していたのです。
そこへ設備管理をされているおじさまがいらして、

おじさま「あれ？暑いからいつもの屋上じゃなくて今日はココなんだｗ」
私「あ、いえ屋上が開放されてなかったので待機してます(；・∀・)」
おじさま「あ、じゃあ開けるね！」
SaKiさん「常連じゃないですかｗｗｗ」

という一幕が(；´∀｀)
ダメですよ、常連がバレちゃったじゃないですか(爆)

ご参加の皆様が帰られたあと、久しぶりにらきさんが来てくれました！
１年以上ぶりだったでしょうか。
インプのSTi、結構フェンダー周りが大きくてビックリしましたｗ
ツイーター取り付けをグリ氏と２人であーでもないこーでもないと言いながら施工しましたｗ

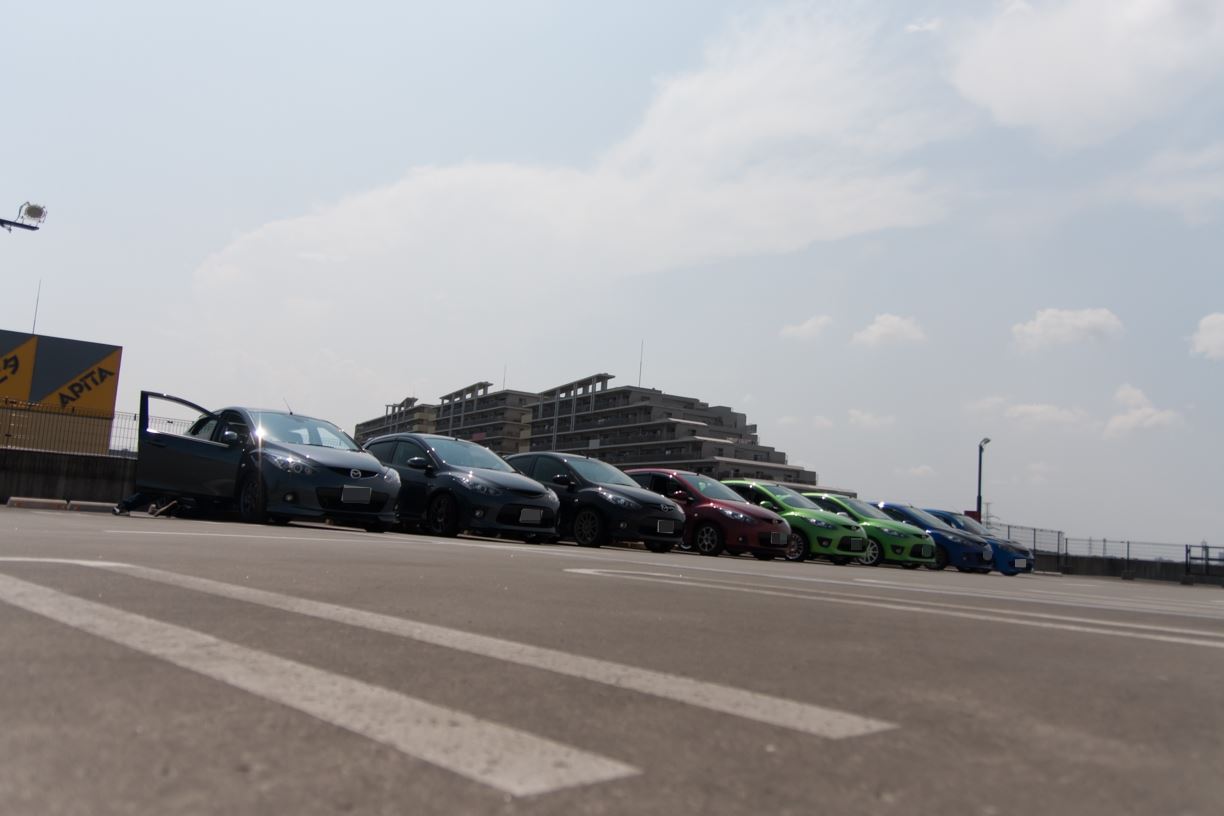

集合写真を色々な角度から。








今回ご参加いただいた皆様
いんでぃーさん
ぐりさん
SaKiさん
零さん
ちっかみさん
にゃぱさん
ざらしさん
ウタさん
らきさん
エムケイさん
私


参加された皆様、お疲れ様でした<(_ _)>
この日だけで、更に日焼けしてヒリヒリしてる今日このごろです(；・∀・)


その他の写真はフォトレポートとしてアップしていますので、宜しければ御覧ください♪
20130727 フォトレポート1
20130727 フォトレポート2

愛知より、グルーミーSaKiさんが遠征参加されます！
ですのでココは是非、横浜組？のみなさんで迎撃しましょう！

富士スピードウェイでのデミオ、CX-5オフより先に、ちょっと小さい規模のオフ会へ参加してみるというのもいかがでしょうか？ｗ


場所：神奈川県横浜市(メッセージにてお問い合わせください)
日時：2013/07/27 (SAT)　10:30～17:00　雨天開催


途中参加、途中離脱も全然OKです♪
デジカメなどを持参して撮影したり(ブログにアップする際は、プライバシーに配慮し、顔にはモザイク、ナンバーにもモザイクなどが最低限必要です)、談笑したりと楽しみましょう！

いつものごとく、特にメーカーや車種、グレードや年式などの縛りはありません♪
基本幹事がデミオなのでデミオが多いですが、「デミオじゃないけどオフ会に参加してみたい！」、そういった方がいらっしゃったら遠慮なくメッセージやコメントを下さいませ(^-^)

それとお手数をおかけしますが、参加をご希望される方は本ブログにコメントをお願いします。


いつもの通り、テンプレートとしての決まりごとではありますが、以下が参加に際して必ずお願いしている「必須事項」です。
-------------------------------------------------------------------------------
★ルール、マナー、モラルはしっかりと守って下さい。
　・エンジンの空ぶかしNG
　・不要なアイドリングNG
　・大音量でのカーステNG
　・タバコの吸殻・ゴミの放置NG
　・駐車場内での走行速度は徐行して下さい
　・車両を動かす場合、他の参加者さんが周囲への安全確認などを行なって下さい。
　・同じ参加者さんへの誹謗中傷など、そういった行為ももちろんダメです。
　・通路側へ作業エリアを広げないよう、フロントを弄る際は前止めで壁側をエリアとする。
　・通路側へ作業エリアを広げないよう、リアを弄る際は後ろ止で壁側を作業エリアとする。
　・ホムセンというお店の駐車場を利用させて頂く以上、足りない工具、部品などはホムセンで購入したりと、売上に貢献しましょう。
　・お昼などもフードコートを利用するなどし、こちらもホムセンの売上に貢献していきましょう。
　・駐車場が混雑してきた場合、他のお客様のご迷惑とならないよう撤退をします。　← NEW !!

　上記、遵守下さいますよう皆様のご協力をお願いします。
　目に余る行為がある場合は、オフ会中止、又は退出をお願いすることになります。
　またそういった行為が無いことをそれぞれ参加者同士が指摘しあったりして、オフ会の質向上を図っていければ幸いです。

　皆様のご協力がなければ成立しませんので、積極的にご協力をお願いします。
-------------------------------------------------------------------------------

参加された皆様が楽しく過ごせるオフになるよう、ご協力のほど宜しくお願いします(_ _")

ﾌ━━━(　´_ゝ｀)━━━ﾝ
っていうか、
ｽｹﾞ━━━━━━ヽ(ﾟДﾟ)ﾉ━━━━━━!!!!ｗｗ

サトー電気で処分特価だったリレー。
買って放置してたのですが、時間が出来たので配線してみた。

12V10Aのリレーなので、そこそこの電装品を繋いでも大丈夫。
リレー制御側にはACC(スイッチオンオフ)、制御される側はACCオン時にバッ直電源を流すようにします。

で、このリレーが面白いのは中が見える点。
クリアケースでスケスケなんですよｗ


裏側から見ると、右側にコイル、左側に接点となる３つの板が見えます。
この左側の接点となる板が、通電によって左右の板に動きます。
動いた際にカチっと音が鳴るんですね。


見えると面白さ満点ｗ
先は長いですが、たくさんある電装品をリレー制御に全部移行して、配線なども綺麗にし直したいと思ってます。
暑くてやる気にはなれませんが(；・∀・)

酷暑が続く日々をいかがお過ごしでしょうか？
水分や塩分の補給などをこまめにとって、暑さに負けないよう気をつけて下さいね♪

さてさて！

数年振りに、
富士スピードウェイ
でオフ会が開催されます！

デミオにお乗りのあなた！
CX-5にお乗りのあなたも！
マツダ車にお乗りのあなたもです！ｗ

2008年のデミオのみで開催された模様をちょっと載せちゃいますね！
端から端までデミオですよ！！


普段は専有できない広～いエリアを埋め尽くしたくありませんか？


大きなオフ会ですと、普段はお会い出来ない遠方の方と交流するチャンスも！


この機会にオフ会デビューしちゃいませんか(*ﾟ∀ﾟ)？

そして！
富士スピードウェイの本コースを自分の車で走れます！！

パレードラン待ちの写真はこちら。


ペースカーがいて、追い越しは禁止なので、安心して走れますよ♪


フリータイムでは、こんな写真を撮ったりｗ


気づくとこんな写真を撮っている人と撮られたり(;￣ー￣川 アセアセｗ


こんな感じで楽しんでみませんか？(^-^)


参加してみたい！
という方は、しんのすけさんのブログへコメントして下さいね♪
めざせ！
デミオだけで50台超え！！
出回っている台数から、CX-5に負けられませんｗｗ
もちろんアテンザ、アクセラ、ベリーサ、ロドスタ、８などなどマツダ車な方々も！

お近くのデミオ乗りを誘って、あなたも参加！！
ね！


あ、私ですか？
もちろん強制参加司令が出ていますｗｗ


この記事は、DEMIO　&　CX-5　offline meeting @ FUJI SPEEDWAYについて書いています。

ハッキリ言って、全部読まなくても
「DEデミオで50W/4.0Ωのメタルクラッド抵抗２個を使ってウインカーをLED化しました」
という内容です。
長いので時間を無駄にしたくない方は、ココで戻って下さいｗ

ワタシ的にはメモ代わりに書いたつもりなので、誤字脱字などはチェックしてませんが、そこそこ真面目に考察したので無駄にはならないと思います。
あと取付などに関する整備手帳は別途載せます。
今後、LED化を検討する方に参考になれば幸いです。


-------------------------------------------------------------------

デミオのウインカー球を電球からLEDに変更する。
しかしそのままLEDに変更してしまうと、BCMユニットが消費電力が少ないと判定してハイフラ(球切れ警告)となってしまいます。
※ハイフラとは？
　ウインカー球が球切れした場合に、ドライバーに対して「球切れしてます」という警告の為、ウインカーの点滅速度が高速になる現象のこと。

ハイフラを抑えて、LEDに変更するにはどうしたら良いか。
①PIAAから発売されているレギュレーターを使う。
②メタルクラッド抵抗を並列に接続する。
③BCMユニットを解析してBCMのハイフラ判定しきい値を変える。
④ウインカーリレーをLED対応なものに変更する。
といった方法が考えられます。
しかし、それぞれにメリット・デメリットがあります。
①はコストが高く(7000円程度)つくが、発熱もなく安定している。コストが気にならないなら一番良い選択肢か。
②はコストは安く(2000円以下)済むが、抵抗自体がかなり発熱し、せっかくLEDに変更しても抵抗で消費電力をごまかすため、エコにはならない。
③はもっともコストが安く(抵抗の値段くらいか)すみ、発熱の問題もほぼ無いが、BCMを解析して抵抗値を決定しなくてはならず、破損させると走行不能、諭吉が数枚飛ぶことになる。
④はコストも安く済むが、DEデミオではそもそもウインカーリレーという個別パーツではなくBCMで扱うため選択肢として成り立たない。
現実的に考えると①か②になってくると思う。

私は今回、②のメタルクラッド抵抗を導入する方法をとってみた。
理由はコスト的な点と、興味があったからである。

さて、メタルクラッド抵抗を導入すると決めたら、どういう風にすれば良いのか。
そこから調査することにした。

何故抵抗を入れるのか？
何も知識がないとここからだと思う。私もここからでした。

上述しているが、ウインカー球をLEDに変更すると消費電力が電球とくらべて圧倒的に少ない為に、球切れと判断されてしまうのでBCMに対して電球と変わらない電力を消費しているようにみせる為に抵抗を入れることになる。
デミオでは(一般的な電球使用の車種もだいたい)ウインカー球１つに21Wの電力を消費する。ということは、前後左右で合計4つとなり84W消費していることになる。
実はサイドマーカーも１つに5Wの電力を消費するので、左右で10W消費していることになる。合わせてトータルで94Wをウインカーで消費している。結構な電力を使ってる事に改めて気づく。
※ウインカー球の消費電力については、デミオの取扱説明書に記載されている。

よって、94W分をどこかで消費してあげる仕組みを設ける必要が出てくる。ここで消費する方法として「抵抗」が出てくる。


抵抗で消費すると理解した上で、次にハイフラについて調べてみる。
ハイフラを簡単に起こす方法がある。
「ウインカー球を外してみれば良い」
ただそれだけである。

①エンジンオフ状態で
②フロントの右ウインカー球だけ外し、
③ハザードスイッチを押してみる。

実はこの手順はトラップ。ハザードでは「ハイフラは起きない」。
ただこのトラップがデミオ固有のものか、その他のメーカーや車種では試してないので分からない。
ではハイフラはどうやって起こすのかというと、ウインカー球を外した後にACCをONにしてウインカーを出せば良い。
この時、右ウインカー球を外していたとする。この状態で「左ウインカー」を出してもハイフラは起きない。「右ウインカー」を出すとハイフラが右前後のウインカーで起きる。ここから分かる事は以下のことである。

デミオの場合、
「ハイフラ判定は左右で独立している」
「ハイフラは前後どちらかが切れていると前後同時に発生する」
ということ。

よって抵抗を入れる場合、左右それぞれに入れる必要があると分かる。また、前後は一緒に判定されているので、抵抗を別々に入れても、どちらかに入れても構わない事が分かった。


抵抗を入れる理由、ハイフラの現象が分かったので、次は抵抗について調べてみることとする。
以前にグリさんから使わなかったメタルクラッド抵抗を貰っていたのだが、抵抗には以下のような記述がされていた。
「50W6Ω」
これがどういう意味であるのか、調べてみた。
①50Wはその抵抗が耐えうる消費電力。
②6Ωはその抵抗がもつ電気抵抗の数値。
私は電気工学出身でもなく、学生時代はどちらかといえば(いわなくても)嫌いな科目だったので、だから何なのだという感じである。

①については抵抗が消費してくれるであろう最大の電力ということであるので、21Wのウインカー球を前後で考えれば42Wなので50Wであれば1つで事足りるのであろう事がわかる。
②については抵抗値を求める計算方法がわからないと先へは進めそうにもないので調べてみることにした。
Ωの法則という懐かしい法則で計算できるとのことだから、抵抗値を求める為に法則をバラす。
「抵抗値＝電圧×電圧÷消費電力」
これに値を当てはめれば抵抗値が計算できることになる。
が、「電圧」はどうしようかとふと思う。
理由は車の電圧が常時一定しているワケでは無いからである。一定であれば12Vで計算すれば良いのだが、電圧計では14Vを超える事も見受けられる。
ここはググって先人の知恵というか、一般論を採用してみる。ほとんどの場合、14Vで計算されていたのでマージンはだいぶ確保しているようである。
この辺りを踏まえた上で、電球１つに対しての抵抗値を求めてみることとする。
「9.3Ω＝14V×14V÷21W」
１つの電球で9.3Ωの抵抗値が必要となることがこれで分かった。ちなみにもし12Vで計算してみると6.8Ωとなり、抵抗値としては差が出てしまう。
では左右独立で前後共通であるというハイフラ判定の条件を元に片側だけの抵抗値を計算してみる。
「4.6Ω＝14V×14V÷42W」
消費電力が倍になれば、抵抗値は半分になるということになる。
グリさんに貰った抵抗の抵抗値は「6Ω」であったことから、事足りないとわかった。

実際に6Ωの抵抗を入れることによってどういう結果になるのか。ここで実践しないと納得出来ない私がいる。
試した結果、
・抵抗を入れフロントのウインカー球のみを外した場合、ハイフラは起きない。
・抵抗を入れフロントとリアのウインカー球を外した場合、ハイフラが起きた。
となった。実践した結果でいうと電球１つ分の抵抗としては使えるということになった。
※一つの電球を電圧12Vで計算すると6.8Ωとなることから、6Ωの抵抗で一つ分ということになるのでマージン次第ということになる。

それぞれの電球毎に抵抗を入れると考えると、設置場所や作業で苦労する事が想像つく。
たとえばリアのウインカー配線部分に抵抗を入れるとした場合、トリムを剥がして設置場所を探して・・・と手間が掛かり過ぎる。
ここまでの考察でハイフラ判定は左右独立、前後共通であることがわかっているので、設置しやすいボンネット内のフロントウインカー部分とした。
次に抵抗の数である。
先ほどの計算からすると、9.3Ωの抵抗を片側２個ずつとするか、4.6Ωの抵抗を片側１個ずつとするかの２案が出てくる。
設置する際の手間を考えると片側１個ずつとする4.6Ω案が一番楽であるので、今回は抵抗の数が合計２個となるようにする。

では実際に4.6Ωの抵抗があるのか調べてみる。
実はみんカラでもほとんどの方が今回の合計２個で抵抗を入れる場合に3Ωのものを使っている事は知っていた。入手性に限って言えば、良いからであると考えられる。ただ計算上では4.6Ωであるし、3Ωだと電圧12Vで計算した場合の値なので、出来れば計算結果に沿う値の抵抗が欲しい。
ここで抵抗値について一歩踏み込んだ「発熱」についても考慮したくなった。というのも、抵抗は熱に変えることによって消費電力を稼ぐからである。
抵抗値が低い(3Ω)、高い(4.6Ω)でどのくらい変わるんだろう？
「ジュール熱＝電流×電流×抵抗値×時間」
で求められるとのことから、まず電流(A)を求めてみる。
①3Ωの場合：14V(電圧)÷3Ω(抵抗)＝4.6A(電流)
②4.6Ωの場合：14V(電圧)÷4.6Ω(抵抗)＝3.0A(電流)
求めた電流(A)から、1分間(60秒)での熱量を求める。
①3Ωの場合：4.6A(電流)×4.6A(電流)×3Ω(抵抗)×60t(秒)＝3808J(ジュール)
②4.6Ωの場合：3.0A(電流)×3.0A(電流)×4.6Ω(抵抗)×60t(秒)＝2484J(ジュール)
以上の結果から、抵抗値が低い方が発熱量が多く、抵抗値が高い方が発熱量が少ないということがわかったので、発熱量が少ない方が好ましいことから、計算通りの抵抗値4.6Ωを入手する方向とする。

いざ近場で入手可能なメタルクラッド抵抗の抵抗値を調べてみると、3.0Ω、3.3Ω、4.0Ω、5.1Ωというラインナップ(各483円)。計算通りにはいかず、4.6Ωという抵抗値は無かった。
ネット通販では共立エレショップという関西のお店で4.7Ωという抵抗値のモノを発見するも単価が735円。送料も加わることを考えるとコスト的にメリットが無くなる。よって今回は近場で入手可能な4.0Ωとしてみた。
熱量を考えると5.1Ωという案もあったのだが、前方値的な動作は6Ωの抵抗で試した際に実証があったので、計算上4.6Ωより前方の4.0Ωをチョイスした。検討をする上では5.1Ωを入手するのも手だが、無駄を省く上では仕方ない。

50W/4.0Ωのメタルクラッド抵抗を実際にボンネットを開け、フロント左右のウインカー配線に並列接続。
フロントとリア双方のウインカー電球をLEDへ変更。
ウインカーを左右に出し、ハイフラにならず正常に動作することが確認できた。

結果から、考察で求めている計算結果には問題がないことが確認できたこととなる。

以上、ウインカー球をLEDへ変更するための考察とする。



※追記
抵抗導入でデメリットがもう一点。
LEDがきれた場合にハイフラにならないこと。これは結構痛手か。

※追記
サイドマーカー分の10Wはハイフラ判定の閾値に影響がないことがわかったので、計算はすべてウインカー前後左右の４箇所分で行っている。
