すみません。
また興味が無い方には参考にならないネタです<(_ _)>
ブラウザバック推奨です(^▽^;)

----

Lightroomで現像したり、Photoshopを使っているとCPUパワーだけでは補えない部分もあって、HDDが故障する1週間前に導入したRAMディスクについてメモがてら書いておきます。
ハードディスクにテンポラリを作り、テンポラリが移動できるソフトであればかなり体感的に速度向上するのでお薦めです。
だいたいメモリを８GB以上積んでいるのであれば、1GBだけ割り当てれば良いだけです。
※ただし・・・自己責任で(^▽^;)


PC：Windows 7
MEM：8GB
利用する「RAMディスク」ソフトウェアは、
Soft Perfect RAM Disk
です。(個人利用は無償です)

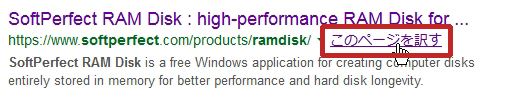

googleで検索すると、以下の様に表示されます。素直にクリックすると強制リダイレクトが走るので、googleさんに翻訳させてリダイレクトを止めちゃいますｗ
※リダイレクトすると、日本の代理店？に飛んでしまいます。


翻訳されたページの下部にダウンロードボタンがありますのでダウンロードします。


ダウンロードしたソフトを実行します。


セットアップ画面です。セットアップ中はEnglishです。
Nextボタンを押下してください。


ライセンスを良く読んで、I AcceptにチェックしてNextボタンを押下します。


インストール先を指定します。こだわりがなければ、そのままNextボタンを押下してください。


スタートメニューにショーットカットを作成する場所を指定します。
こだわりがなければ、そのままNextボタンを押下してください。


セットアップ条件に問題がなければ、Installボタンを押下してください。


あとはセットアップが終了するまで待ちます。


最後に仮想ディスクドライバのセットアップが表示されます。
これはドライバをインストールしてください。


これでRAMディスク作成ソフトのインストールは完了です。

メイン画面で+ボタンを押下して、生成画面を表示させます。


私は以下のように設定しました。


拡張設定ではボリュームラベルだけ設定。


作成が完了すると、以下のようになります。


念のため、Windowsは再起動することをお薦めします。
次回からWindows起動時に自動的にRAMディスクが生成されていれば、セットアップは完了です。


あとは
Windows、Photoshop、Lightroom、Firefox、Internet Explorerなどのキャッシュ先を変更して再起動すると、体感できる速度が得られます。
これについては、また後日書こうかと思います。需要があれば^^;

告知遅れにも関わらず、集まって頂いた皆様、ありがとうございました<(_ _)>
楽しい時間を過ごす事ができました。

こぶさんのコブラをじっくり見させて頂く事が出来ました。
ちょっと個人的に気になった部分を写真にて。

エンジンルーム。
機械チックな感じが、今の日本車のエンジンルームと違って新鮮でした。

※Canon EOS 50D + SIGMA 17-50mm F2.8 EX DC OS HSM

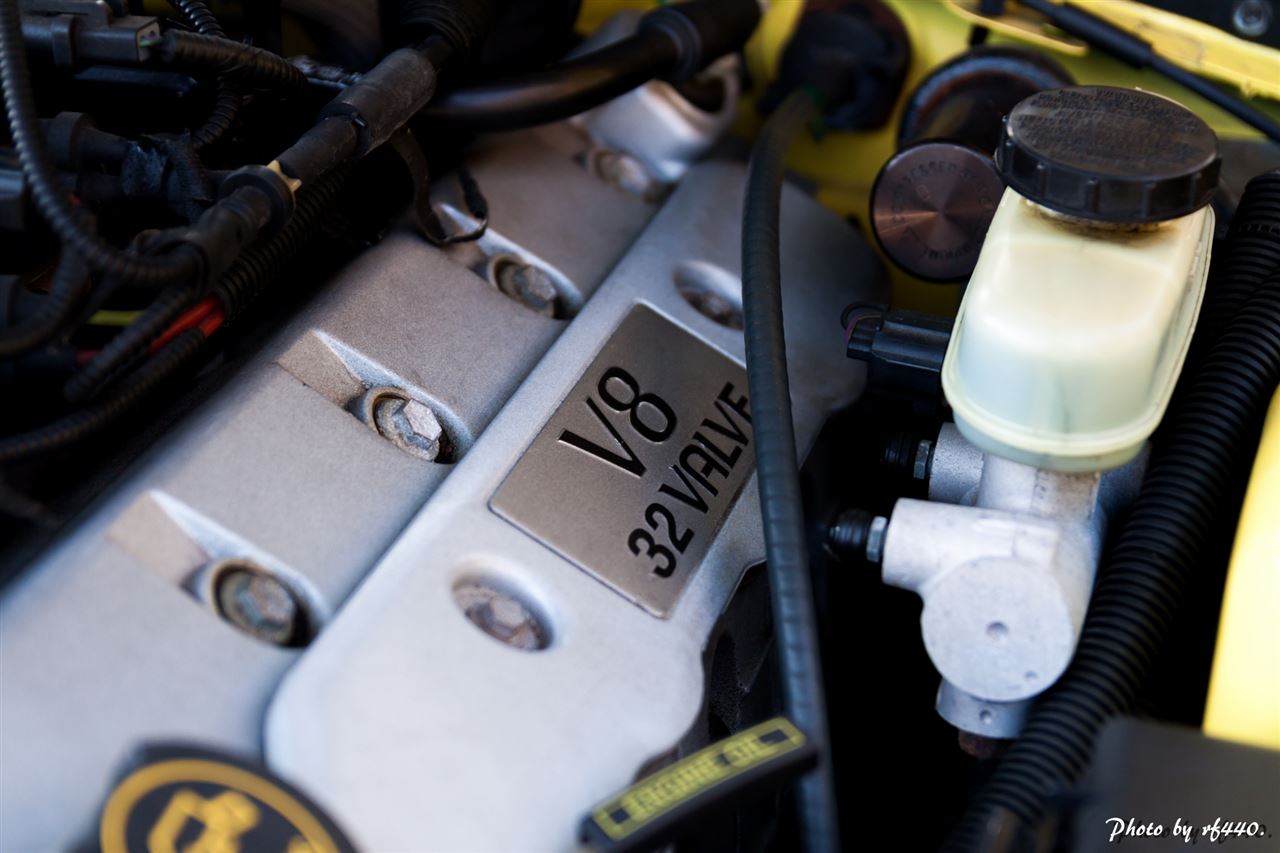

V8 32VALVE。
私には持て余しまくるパワーであることが想像できます(^▽^;)

※Canon EOS 50D + SIGMA 17-50mm F2.8 EX DC OS HSM

輸入されたコブラなので、国土交通省が定める車体番号が割り振られるそうです。
初めてみました。

※Canon EOS 50D + SIGMA 17-50mm F2.8 EX DC OS HSM

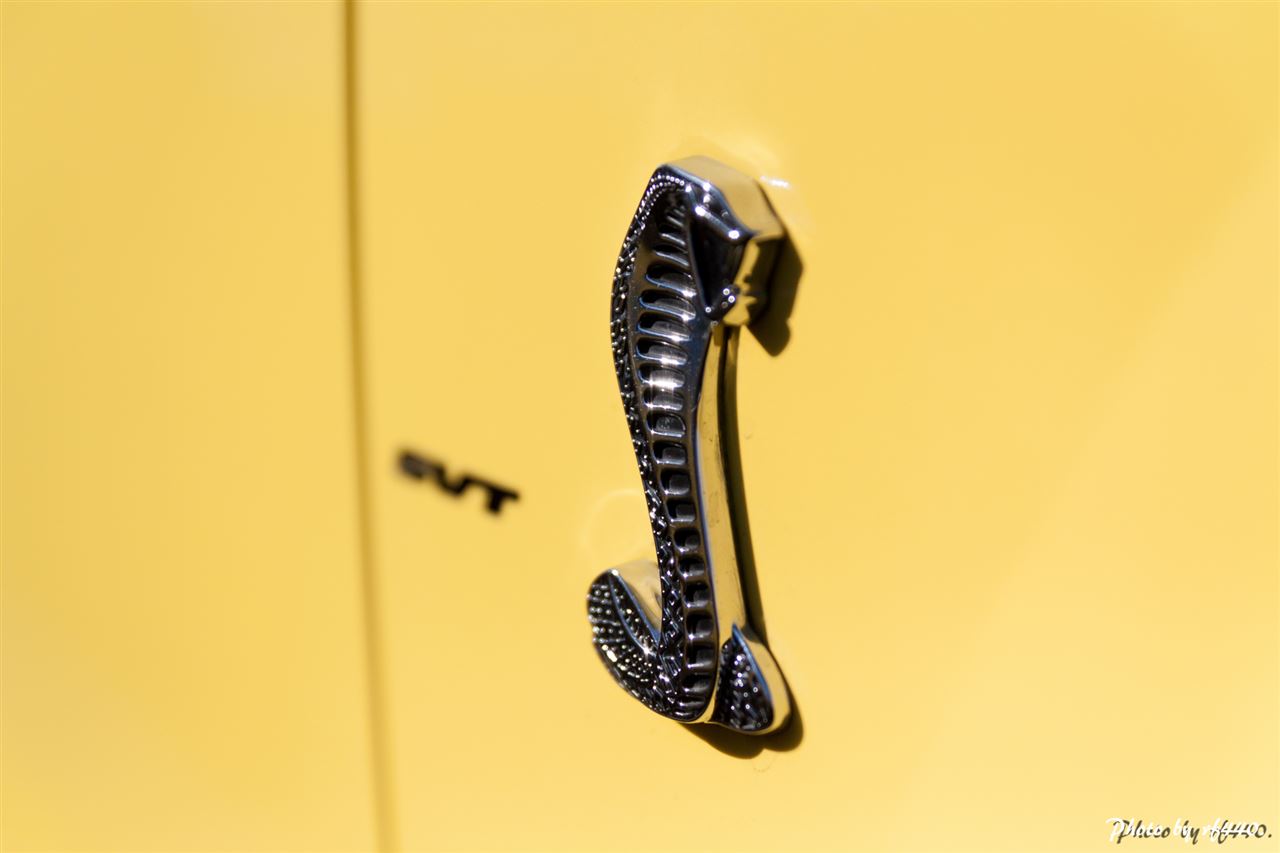

エンブレムが特徴的でしたので。

※Canon EOS 50D + SIGMA 17-50mm F2.8 EX DC OS HSM

参加者の皆様の車両を。

Y2師匠のRCZ。
後部座席の乗り降りがキツいのは本当でしたｗ
こんど、色々と写真を撮らせて下さい！ボンネットオープン時が驚愕的でしたｗ

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

こぶさんのコブラ。
真正面の顔がイカツイですねー♪

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

にゃぱさん号。
今年も色々とお世話になりました<(_ _)>

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

べっちゃんアテンザ。
久しぶりにゆっくり話せて楽しかったですぉ(^-^)

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

ひるあんどんさん号。
ご無沙汰でしたが、お元気そうで何よりでした(^-^)

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

エムケイさん号。
R&D以来でしたが、遠征参加してくださいました。

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

ぐりさん号。
ちょっとお久しぶりでしたｗ

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

てっちゃんインプ。
なんだか毎月何回会ってるんだろう？ｗ

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

みっち～号。
今年も色々ありましたが、なんとか、です。

※Canon EOS 50D + TAMRON SP AF 60mm F/2 Di II LD [IF] MACRO 1:1 [Model G005]

・・・
よし・さんのアテンザを撮り忘れてました～～～～～～～～～～～m(_ _)m
すみません<(_ _)><(_ _)><(_ _)>
たぶん止めた場所でご判断した模様です・・・ｏｒｚ

最後に集合写真です。
メソケンさんのたってのご希望から、このような加工に至りました。
ちなみに初めてA-DEPモードで撮りました。多点AFなのでしっかり写りますね。

※Canon EOS 50D + SIGMA 17-50mm F2.8 EX DC OS HSM

今年も一年、お世話になりました<(_ _)>
また来年も宜しくお願いいたします。


ps..
実は昼食後の登山で、足が若干筋肉痛なのは内緒です(^▽^;)

マニアックといえばマニアックなネタなので、
興味が無い方はここでブラウザバック推奨です(^▽^;)

----

外出先から自宅ネットワークに入ってファイルを取り出したい！
とか、
外出先からパソコンの電源を入れたい(WOL)！
などの目的を叶えてくれるVPN(Virtual Private Network)。
VPNを実現するため利用されるプロトコルは、SSL/SSH/TLS/PPTP/IPsec/L2TP/L2F/MPLSなどがあります。
しかし、一般家庭で簡単に導入できるものではなく、セキュリティ面での問題も。
今回はバッファローの無線LANルータに搭載されている事が多いPPTPを使った方法でのVPN接続を実現する為の設定について、メモを残しておこうかと思います。

・NTT系とは違って、auひかりでチャレンジする人が少ない模様。
・ネット上でも余り情報が多くなく、構築してみたい方にはちょっと敷居が高い。
・au系のサービスなどとの関係で、動作しなくなってしまう事もあるので注意。

使用した機材は以下のとおり。
・光回線終端装置(住友電工ネットワークス H02NU3)
・ホームゲートウェイ(NEC BL900HW)
・auフェムトセル(3G)(日立製作所 BC6v1.5)
・無線LANルーター(バッファロー WZR-HP-G450H)
・ひかり電話


まずはサンプルのネットワーク図。
主に３ブロックに分かれます。
※絵心が無いので、２時間もかけて作った力作なんですｗ


①WAN(Wide Area Network)
　インターネットと繋がる部分。
　auひかりでは光回線終端装置がその出入り口となります。

②LAN(Local Area Network) 1
　今回の手順では「auサービス用」という区切りで表現しています。
　ひかり電話、auフェムトセルを使う上では重要な部分になります。

③LAN(Local Area Network) 2
　今回の手順では「家庭内ネットワーク用」という区切りで表現しています。
　パソコンやタブレット、ネットワーク機能をもった家電などを接続します。


----

ホームゲートウェイ
BL900HW(NECプラットフォームズ)

auひかりでレンタルされるホームゲートウェイです。
もし旧機種をご利用な方は、auひかりで3000円を出すと新しいBL900HWに変更する事が出来ます。
※auスマフォを使っていて、スマートパスに加入していると、BL900HWの内蔵無線LANが月額料永年無料で使えるというサービスもあります。

auサービス機器を利用する場合は、
・ルーター機能ON
・DHCP機能ON
・ローカルIPアドレスは変えない
とすることをお薦めします。

①LAN側設定

　・IPアドレス／ネットマスク(ビット指定)は「192.168.0.1/24」のまま。
　・DHCPサーバー機能は「使用する」。
　・アドレス割り当てパターンは自動でも良いですが、PPTPをやるときにPPTPサーバーだけは固定しておいた方が良いので、「手動設定」にします。
　・割当先頭アドレスはご自由ですが、ここでは「192.168.0.2」とします。
　・割当数は必要最低限にしておくとセキュリティ的にも良いかと思います。
　・WINSサーバーアドレスは不要です。

②DHCP固定割当設定

　・DHCP固定割当エントリには今回使用する「バッファロー WZR-HP-G450H」のMAC/IPアドレスを指定。
　　PPTPでサーバ指定するので、IPアドレスは固定化しましょう。
　※ちなみに10:6F:3FはMACアドレス内のベンダ識別子で「Buffalo Inc.」を示します。

③ポートマッピング設定
　・NATエントリにはPPTPで利用するポート番号を指定します。
　　優先度がありますので、必ず図の通りに設定してください。
　　PPTPでは、トンネル制御に「TCPポート1723」、データ通信で「GREプロトコル ポート47」を使います。それぞれ登録します。

④静的ルーティング設定

　・家庭内ネットワークへの経路を指定してあげます。
　　今回は家庭内ネットワークを「192.168.100.0/24」とするとして話しを進めます。
　　宛先IPアドレスに「192.168.100.0/24」を、ゲートウェイに無線LANルータのIPアドレス「192.168.0.2」を指定して登録します。

これでホームゲートウェイ側の設定は完了です。

↓↓↓↓↓↓↓↓↓↓↓↓↓重要↓↓↓↓↓↓↓↓↓↓↓↓↓
ホームゲートウェイの「LANポート」と、無線LANルーターの「WANポート」をイーサーケーブルで接続してください。
他サイトで記述されている方法ですと、無線LANルーターの「LANポート」となっていますが、今回の方法は「WANポート」です。

----

無線LANルーター
バッファロー WZR-HP-G450H

無線LANルーターは各自で用意してください。
PPTP(VPN)を実現したい場合は、該当機能が搭載されていることを確認してください。
バッファローの無線LANルーターでは、上位機種であれば搭載されている可能性が高いです。
今回はWZR-HP-G450Hを用いて、PPTPサーバーを運用することとして話しを進めます。

①Internet設定

　・IPアドレス取得方法は、ホームゲートウェイから割り当てられるので「DHCPサーバーからIPアドレスを自動取得」を選択します。
　　ホームゲートウェイでDHCPの固定割当設定をしているので、「192.168.0.2」が割り当てられます。割り当てられない場合はホームゲートウェイの設定を見なおして下さい。

　・デフォルトゲートウェイは、ホームゲートウェイのローカルIPアドレスを指定します。今回の場合は「192.168.0.1」を指定してください。

　・DNSサーバーアドレスは未指定でも構いません。
　・Internet側MACアドレスは「デフォルトのMACアドレスを使用」を選択してください。

②PPTPサーバー設定

　・PPTPサーバー機能を「使用する」にチェックします。
　・認証方式は「MS-CHAPv2認証(40/128bits暗号鍵)を指定します。
　　※MS-CHAPv2はセキュリティ的にすでに危険なので、利用する場合は認識した上で利用してください。
　→MS-CHAP v2 の認証情報漏えいの問題に関する注意喚起
　・サーバーIPアドレスは「自動設定」とします。
　・クライアントIPアドレスは「自動設定」とします。　192.168.100.xxxが割当られます。
　・DNSサーバーIPアドレスは「エアステーションのLAN側IPアドレス」を指定します。

③PPTP接続ユーザーの新規追加

　・ユーザー名は推測されにくいものを利用すると良いです。
　・パスワードも推測されにくく、長いパスワードを利用することをお薦めします。
　・IPアドレス割り当て方法は、無線LANルーターから割り当てられる「DHCPサーバー設定の範囲から取得」としてください。

④LAN設定

　・LAN側IPアドレスはここでは「192.168.100.1」として説明します。
　・サブネットマスクはローカルネットワークですので、台数も多くないことから「255.255.255.0」とします。
　・DHCPサーバー機能は「使用する」にチェックしてください。
　・割当IPアドレスは各自開始アドレスをご自由に設定してください。ここでは「192.168.100.2」から15台分としています。セキュリティ的には、使用する台数を設定し、多くしておかない方が良いでしょう。
　・リース期間は「DHCP」機能で割り当てたIPアドレスの有効時間を指定します。
　・デフォルトゲートウェイは「エアステーションのLAN側IPアドレス」を指定します。
　・DNSサーバーの通知は「エアステーションのLAN側IPアドレス」を指定します。
　・WINSサーバーの通知は「通知しない」で構いません。
　・ドメイン名の通知は「取得済みのドメイン名」で問題ありません。ドメインをお持ちでも、お持ちでなくてもこれで構いません。

----

主な設定は以上で完了です。
外部から接続可能かなどは別途確認してみてください。

・ひかり電話
　正しく電話機からコール可能かどうか確認してください。
　異常な場合は、配線確認やここまで設定した内容に間違いがないか確認してください。

・auフェムトセル
　本体のステータスランプを確認し、正常に動作しているか確認してください。
　もし正常を示していない場合は、一度電源OFFかリセットを行ってみてください。
　異常状態が続く場合は、ここまで設定した内容に間違いがないか確認してください。

・PPTP接続
　auひかりでは、グローバルIPアドレスが固定で割り当てられるわけではないので、必ずしも同じIPアドレスであるとは限りません。
　現在割当られているグローバルIPアドレスは、ホームゲートウェイの状態で確認することが出来ます。
　IPアドレスでのアクセスが面倒な場合は、DDNSサービスを利用するなどしてドメイン名を取得し、IPアドレス変更時に動的通知する仕組みを導入すると、ドメイン名でアクセスできるようになります。


多段ネットワーク構成ですが、バッファローの無線LANルーター配下においたPCから計測してみると、スループット性能が高いのか、ほとんどオーバーヘッドなく速度が出ています。



以上、ご参考になれば幸いです。

ps..
偉そうな事を言えるような立場ではないですが、
理屈が分かった上で設定し、利用してください。
わからない用語や、仕組みがある場合はネットなどで調べ理解した上でないとセキュリティ面などでの対応がとれなかったり、ネットワークに問題が出た場合に対処できないなど、陥ってしまうポイントが多いです。
設定によって、接続できない等の問題がおきた場合はルーター初期化などの方法も熟知しておいてください。
すべて、各自の自己責任です。こちらで責任は負いかねます。

ps..
SOHO向けのVPNルーターを導入しようかな～・・・。
とセキュリティ的には思うわけです(^▽^;)
例えば、YAMAHAさんが出してるギガビットVPNルーター RTX810とか。

バッファローから新しく発売されたWXR-1900DHPなんかは、PPTPに加えてIPSecまで利用出来るようになったようなので、手軽にIPSecでのVPNを導入するには良いかもしれませんね。

N西年末オフの件です。
色々ドタバタしてしまって、展開が遅れてしまい申し訳ありませんm(_ _)m

27日、28日のどちらかで実施を目論んでおりますが、ご都合はいかがでしょうか？
メーカー、車種関係ありません。

宜しくお願いしますm(_ _)m



追記

ご新規の方もご遠慮なくどうぞ。
場所がわからない方はメッセージください。
マツダ車が多くなる確率が高いですが、お気になさらずに(^-^)

12/28(日) 10:00頃～
とさせて頂きました。
皆様のご参加、お待ちしております<(_ _)>

ハードディスクが逝ってしまい、緊急事態となったのが前回のブログです。

とりあえず近場のPC DEPOTに向かい、2.5インチのハードディスクを入手することに。
目をつけていたのは、東芝のMQ01ABD***Hシリーズ。
ハイブリッドハードディスクで、HDDの大容量とSSDの高速性を併せ持ったもの。
価格は1万円以下とお財布にも優しい。

んが、店頭に箱はあるものの在庫なしΣ(゜口゜;
近場の他店舗にないか調べてもらうも、
「栃木が一番近いですが・・・」
ってオイ！！

とりあえず早急に復旧させなくてはいけないので、他のを色々と調べるがコレといったものがなく。
元からSSDという頭は無かったのでHDD中心でしたが、店員さんのSSDいきませんか？
の一言に騙され暴挙に。

Intel Solid-State Drive 530 Series 240GB

※Canon EOS 50D + SIGMA 17-50mm F2.8 EX DC OS HSM

じつはシステムディスクの容量的にはちょっと物足りないのですが、切り詰めればなんとかなるということで。
なんかおしゃれなデザインですね(^▽^;)
格納したら見えないのに・・・・


システムディスクの復旧は
奇跡的に再認識したハードディスクでWindowsを起動させ、
MiniTool Partition Wizard Home Edition
を使って全パーティションをSSDへ複製。

実はシステムバックアップをWindows7標準の機能や、その他のソフトで取得してあったのですが、ブータブルディスクで起動させて復旧をSSDへさせようとすると何故かエラーが発生したり、外付けHDDを認識出来なかったりで復旧出来ず( #` ￢´#)

ノートPCなので、どうやってSSDへコピー？
というお話しが出てきそうですが、私のVAIO(VPCF138)はこれまた奇跡的にeSATAポートが付いてるんですｗ
これに気付いて、このポートを使ってSSDを接続しました。

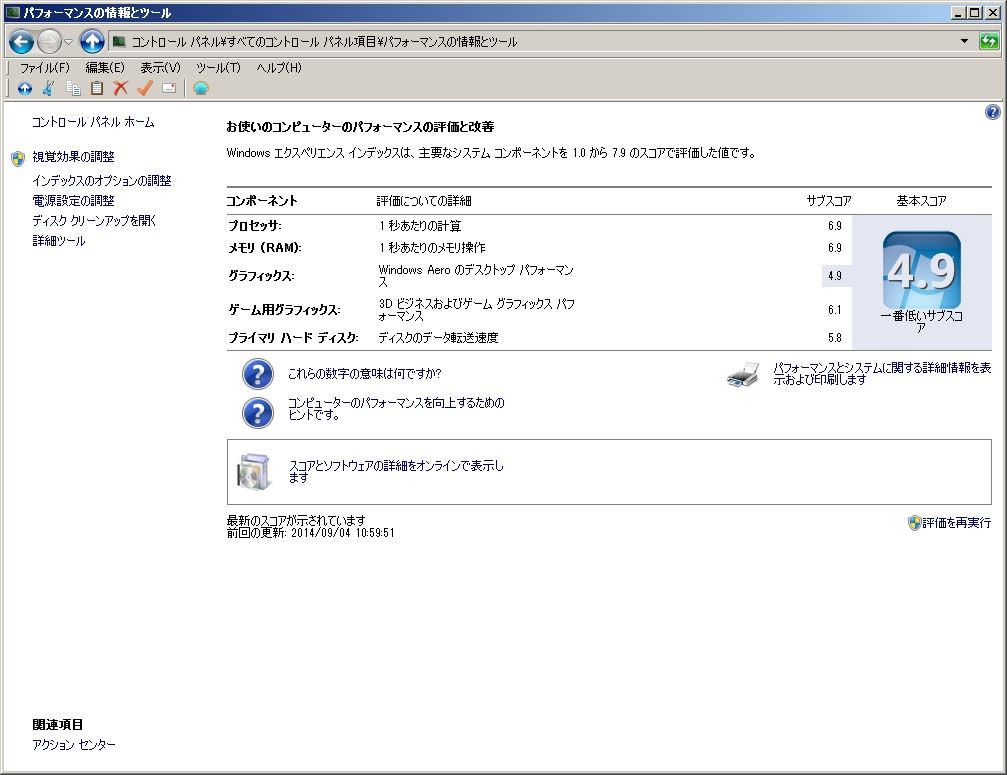

復旧前（HDD)のエクスペリエンスインデックス値。
ディスクのデータ転送速度項目に注目しておいてください。


復旧後（SSD)のエクスペリエンスインデックス値。
5.8から7.5へ向上しました。


が、なんかSSD公称の速度は出てない気がする・・・。
という事でベンチマークを取ってみた。


公称値の半分・・・
ん？
そういうことか。・゜゜・o(ｉДｉ)o・゜゜・。うぇぇん

VAIOさんのチップセットを調べてみるとIntel 3400 Seriesとのことで、
転送速度が第2世代の3Gbpsまででしたorz
第3世代じゃないと6Gbps出ないんですぉ。。。


それでもハードディスクと比較したら、驚異的に早いので満足してますが、
この倍は行けると思うと、ちょっとショックです(-。－;)

なんとかシステム復旧できましたが、どうも一部ソフトが正しく動作せず。
というかウイルスバスターさんなんですが。
パーティションコピーで復旧させて動かないというのは何故なんだろう。

ということで、12/31に3年契約なライセンスが切れることもあり、
長年(10年以上？)お世話になったウイルスバスターさんと決別ｗ
高精度で好評なカスペルスキーに移行してみました。一般的にはあまり知られてないのですが、一度味わってみたかったので。


マルチプラットフォームで、Mac、Android、Windowsと入れられるのでウイルスバスターより親切(ウイルスバスターは要別契約)です。

書きたいことが一杯ある復旧劇でしたが、あまりにマニアックになりすぎるのでこの辺で・・・。
