当初の目的であるモニターバイザーは置いといて、灯油缶の電動ポンプのノズル収納が壊れてたのを思い出し、実用品として設計

今回も3Dスキャンアプリは使わず、デジタルノギスで基本サイズを採寸して設計

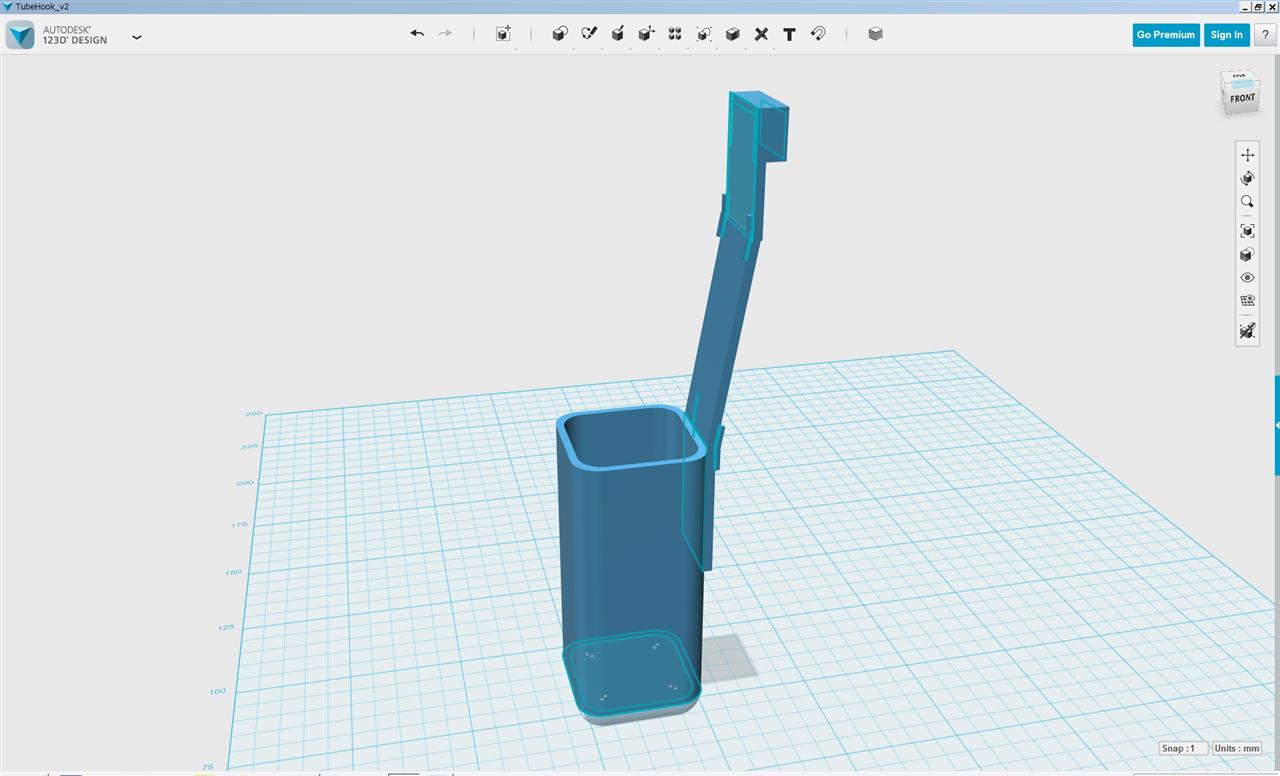

最初の基本設計も20分程度、画像の設計は数回設計を見直した最終型
これを造形してみました。

設計変更1回目

最終型の設計変更2回目

差し込むと角度的に干渉するので向きを変えてます。
今回は形状の特性上、斜めに造形してサポート材を活用します。

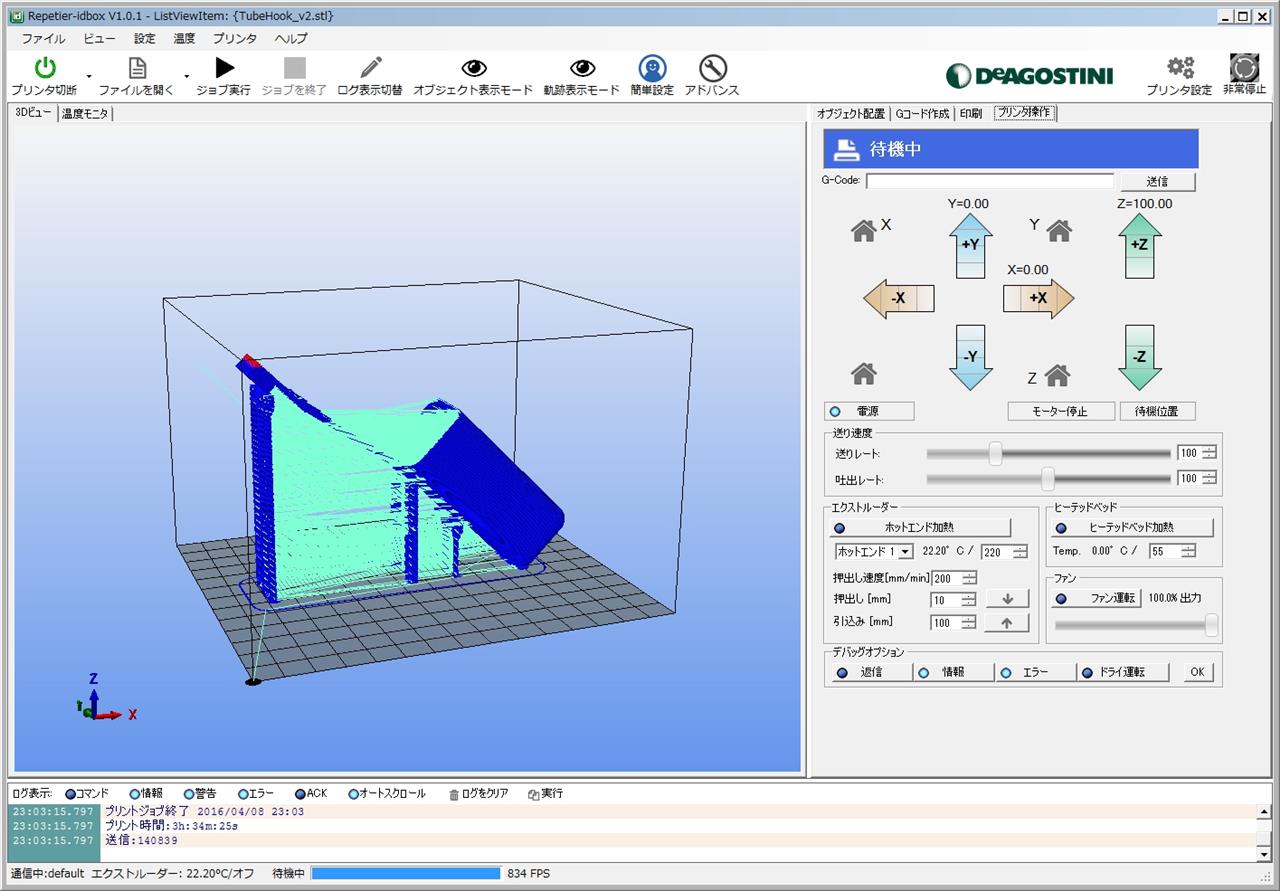

動線変換(g-code)のイメージはこんな感じ

さながら銀河鉄道のレールみたいですねぇ

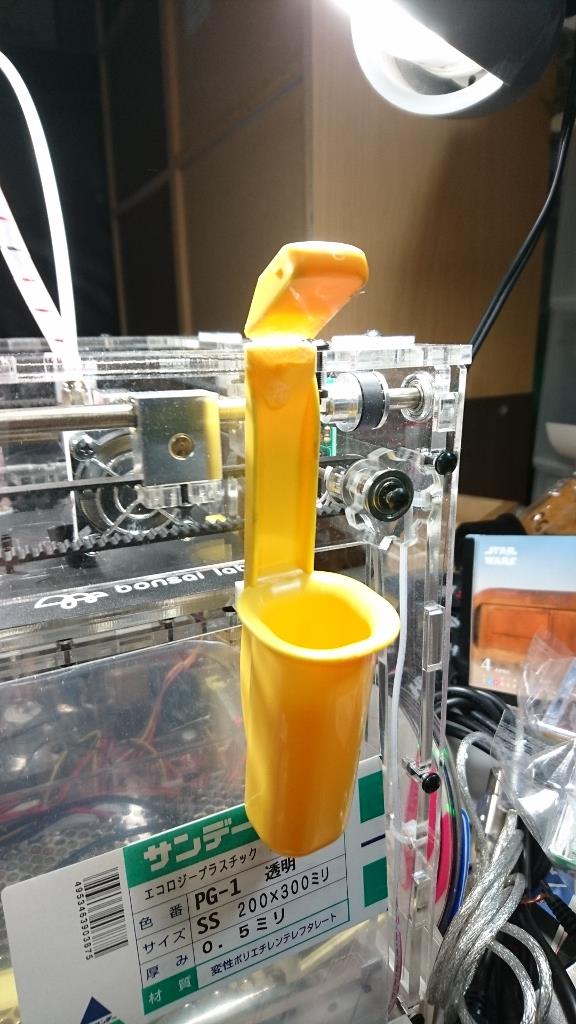

造形した結果がこちら

左から故障品、設変1回目、最終型

で、実際のものに組み込んで見ました。

おお、サイズピッタリ。
1個の造形にフィラメント6.6m
3回分ほどごみになってますが、単価考えれば安いものでしょう。

そろそろモニターバイザー作りたいなぁ・・・。
ただ設計は最初からやり直そう。
