先週火がついて実施したX68kのATX電源化も中途半端(ATX電源On/Offが手動)だったので、大須によるついでに追加パーツを調達。
当初はFETを入手する予定でしたが、ロジックIC(74LS04)に変更。

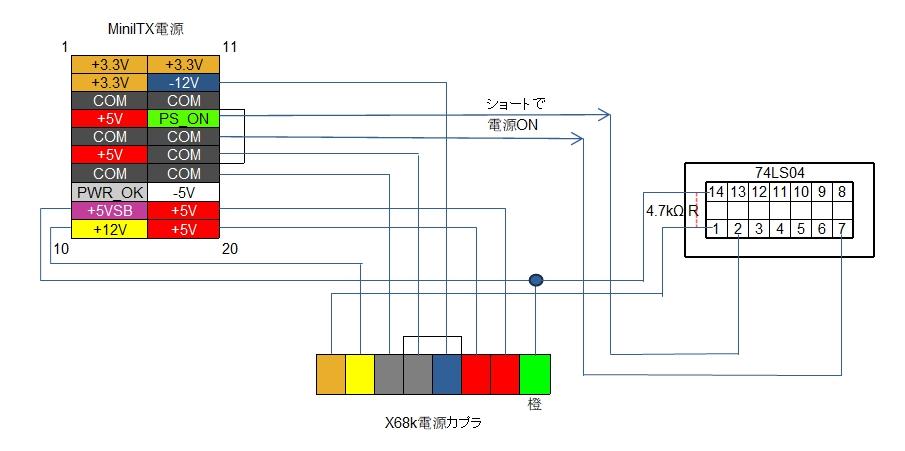

ということで回路を以下のように確定しました。

ということで大須で部品調達。

74LS04とICソケット、スルーホール基盤、もう１台のX68k用に電源コネクタ追加購入。と抵抗4.7kΩ。合計580円くらい？

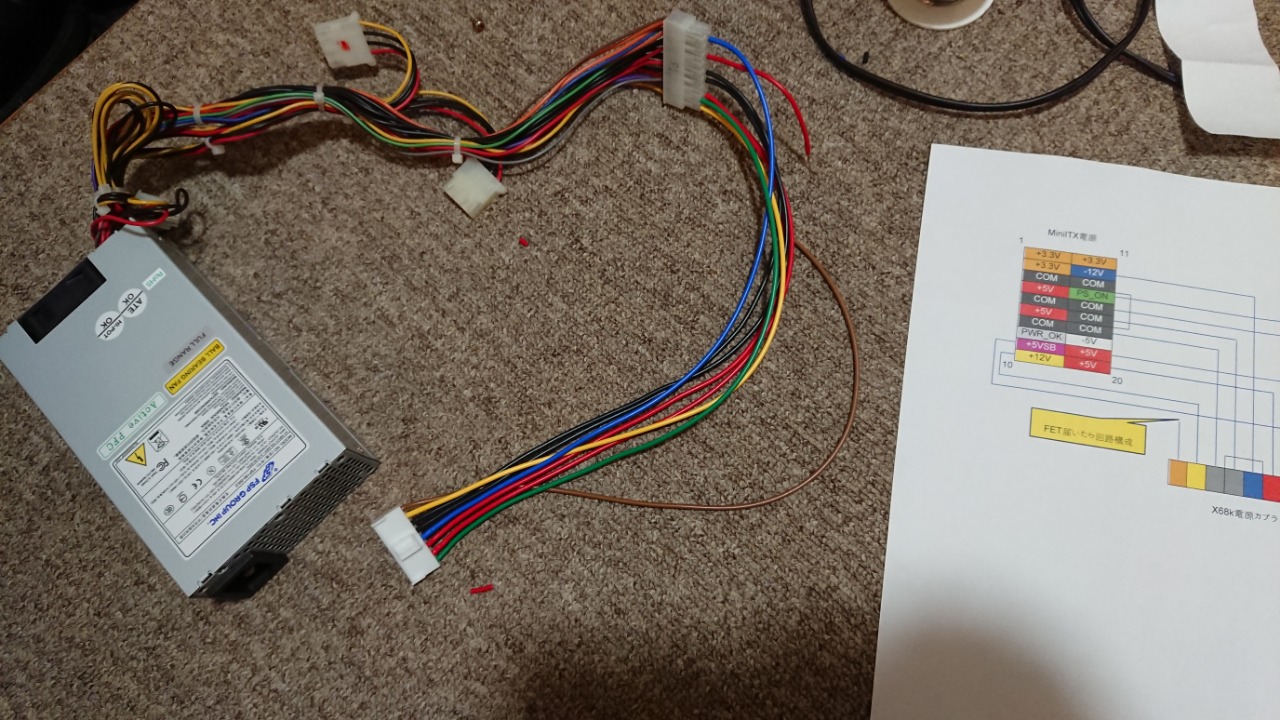

ああ、ATX電源の変換ケーブルをAmazonで買ってるのでプラス340円。
で、24ピン側は要らないのでぶった切ります。

実際にはこんなに線要らないんですけどね。
ICソケットはこんな感じで。

ああ、ちなみに私ICはさっぱりわかりませんから(まて
というか必要ないことに全く興味がないだけで、必要ならその時習得するってのが私のスタイルです。
ただ、回路構成上はソリッドステートリレーでもいいんじゃね？と思いましたが、ICは３５円、SSリレーは千円くらいするからもったいないw

まぁ、先週はATX電源のカプラに直挿ししてたのをコネクタに置き換えただけですが、電源連動をIC制御に置き換えてようやく完成形ということになります。
動作も問題なし、純正の電源と同じ動作タイミングです。
で、ICチップはグルーガンで絶縁しようかと思いましたが、後で触れなくなるのも面倒なのでマスキングテープで暫定巻きw

そのままもともとの電源ユニットのスペースに押し込んで

収納してしまいましたw

純正の電源はまだ組んでませんが、こっちの方が電源のファンの音が圧倒的に静かなんですよね・・・。

「一度火がつくと」は前から言ってますねw。
その逆に気分が乗らないとまったく手を付けないのも性格でして・・・。

珍しく処分機器で「USB-SCSI」のケースなるものを入手して、先週は何とか使えないものかと試行錯誤してました。

今時SCSIなんて・・・とは言いますが、昔のPCとデータのやり取りするには必需品だったり。USBはほぼ未対応ですからね。

IDEでやった同じ手法「変換名人」を使ってできないかと試みたところ、Windows10では問題なく認識してましたが・・・

IDEでは「変換名人」問題なく使えていたCFは、
X68k、PC98のSCSIではCFはドライブとして使えませんでした。が

実はMicroDriveを使えばHDDとして認識してくれるのがわかったので、昔のPCであるX68kやPC98にMicroDriveをSCSI-HDDとしてつなぐという手法が確立しました。

そんなこんなで３台のHDDケースを有効活用できることが分かったところで・・・ふたたび「X68kの電源修理もやってみるか」と火がついたわけで。


これは以前X68000PROに搭載していた電源、実は黒PROを知人にタダでもらい、電源を移植したのでした。上のはもともとこれに搭載されていた電源ユニットです。

なので背面がこんなおかしなことになってますw。

理由は上の通り、灰モデルと黒モデルではサービスコンセントのレイアウトが異なっていたので背面パネルごと変える必要があったわけで・・・。
もう灰モデルのパネルは処分してしまったので手元にありません。
なので今使っている黒PROの電源ユニットの修理をすることにしました。

いざ蓋を開けてみれば・・・基盤が違う！
先人のHPの情報が全く参考にならない違うパーツ構成になってました。
なので自力でパーツの確認です。

とりあえずコンデンサを全交換すべく洗い出して大須に出発。

大須第１アメ横のボントンでほぼ調達。
25V680μFはどこ探しても置いてなかったので通販で。

これは後日届きましたが。

で、ついでにPCのATX電源の変換もやってみるかとコネクタも調達しておいたので作成。


これで準備万端です。

我慢できず直配線。

そして接続。
電源ユニットの68連動は後回しにして、物理スイッチでOn/Offすることに。

あっさり復活。
電源変換だけでよかったんではなかろうかと今更ながらに思いますが、コンデンサも買っている以上は直さないと・・・。
