ELM327 + ATOTO S8 + CarScanner(またはRaceChrono）で表示の大型化とログ取得を可能としたのは良いのですが、R-VIT iColorで見ていた油温油圧が見れない。
CarScannerの時は良いですが、RaceChronoの時はWarningの表示・音が出ない。
オーディオ自体消音にするとWarning音が出ない。
メーターがYRV用なのでタコメータが足りてないので、Warningが聞こえないのは致命的。

っということで、油温油圧計とシフトアップインジゲーター（というのかな？）が欲しいところ。
エンジンになにかあったらまず最初に排気温度に出てくるはずなので排気温度計もつけたいのですが、これは面倒ですのでナシ……。

かといって、狭いコペンですのであまりメーターを増やしたくないんです。
おもわず、この辺を買いそうにはなりますが…。





っで、よさそうなのはPIVOTさんのPRO MONITOR。
水温油温油圧を別売センサーから拾ってきます。
ログはとれなさそうですがWarningはついてます。
ちゃんと原寸大の展開図を公開してくれているのはさすがです。


っということで、組み立ててR-VITを付けていたところにあてがってみると、なかなか良い感じ。

センサー類も端子の部分だけなんとかすれば、R-VITのものがそのまま使えるんじゃないかなという予測。
R-VITの3分の2ほどのおおきさなので、余ったところにシフトアップインジゲーターをつけられると最高？。

っで、思い出したのがむかぁ～しむかし、タコメータを自作しようとしてたころがありまして……。
タコメータを作ればそれにシフトタイミングの設定を入れてLED光らせてブザー鳴らすだけですね。

回路が発掘されました。

フォトカプラとかも発掘されましたが、なんとなく必要ない回路構成してますね(;^_^A。

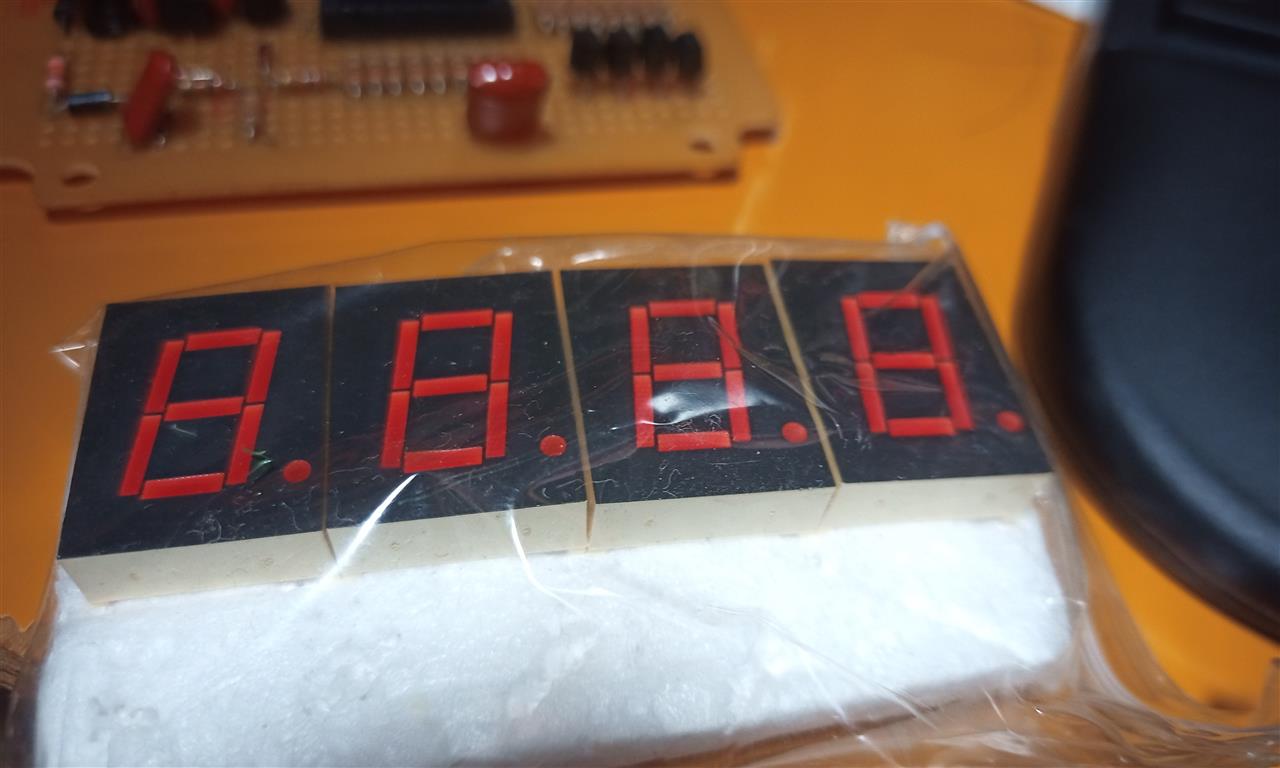

7セグも発掘。ちょっとデカい……。


PICも発掘されましたがライターが見つからない……。



AVRのライターとマイコンも発掘されましたが、AT90S2313が最近の開発ソフトの環境に入ってないんですよね……。




さて、WinXPの環境でも用意してAVRで作成が現実的かな？
7セグ4つもいらないですし回路もデカいので部品取りして再構成かな。
