スピーカーのネットワークやDSPの調整で耳だけだと合っているのか不安ですよね。

参考までに、手持ちの計測マイクの一覧を作ってみました。



安価に始められるのはMiniDSPのUMIK-1ですね。
測定ソフトはフリーのREW。
英語なので、国内MiniDSP社代理店J-tesoriから栗山先生の電子書籍が販売されているので購入をお勧めします。
https://jtesori.com/miniDSP/book-all/book_rew/


カーオーディオでDSP調整をメインにする場合は、チョット高いのですが、DaytonAudioのOmniMicが調整しやすいです。
添付のCD又は音源データをプレーヤーで再生して、PCに接続したOmniMicで測定するだけ。
リアルタイム測定でウェーブレットやインパルス応答特性が測れます。
プロ用ソフト付き計測用マイクの半額以下なのでお安い！？

個人的には一押しです♪


ご参考までです♪

ツイーターのピークとカットオフ付近が薄く感じるので、ツイーター のネットワークを調節してみました。赤○の抵抗が変更点です。音に厚みが出て良い感じに調整出来ました♪

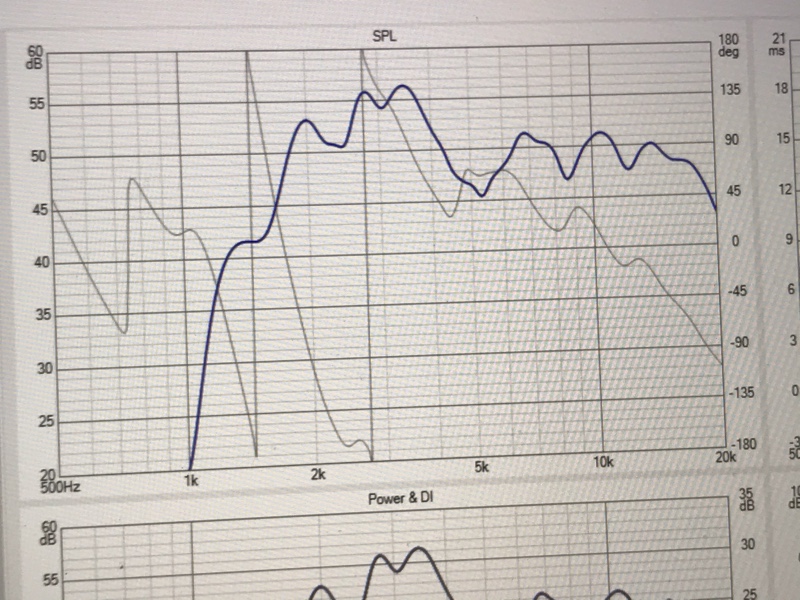

【ネットワーク無しの特性】
周波数特性の測定はOmniMicでゲートは5msec。インピーダンス測定はDATS Ver2です。

1.2k〜4.2khzの山が微妙ですが
6khz以上は優秀(^^)



【変更前】
変更前の周波数特性は、素よりは良くなっていますが、2.0k,2.8k,3.5kにピークが残ります。

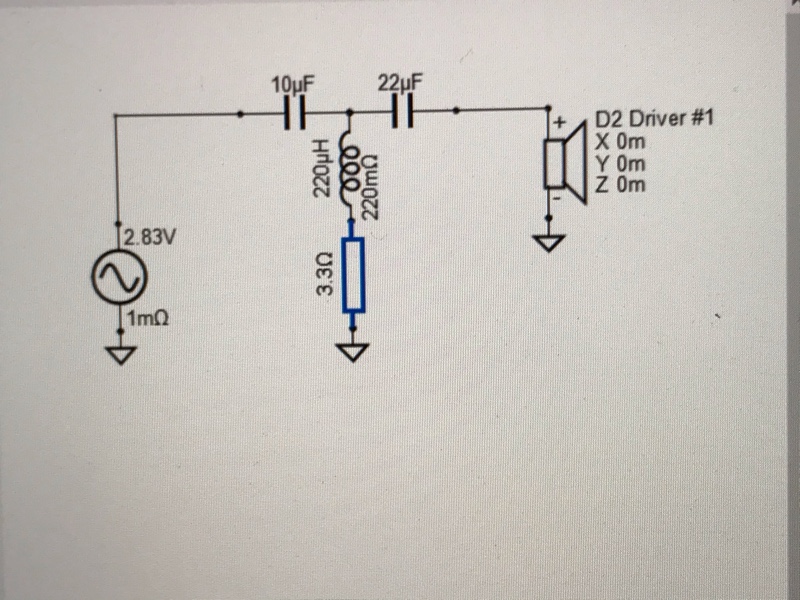

変更前のネットワークはこんな感じ。


【シミュレーション・ソフト】

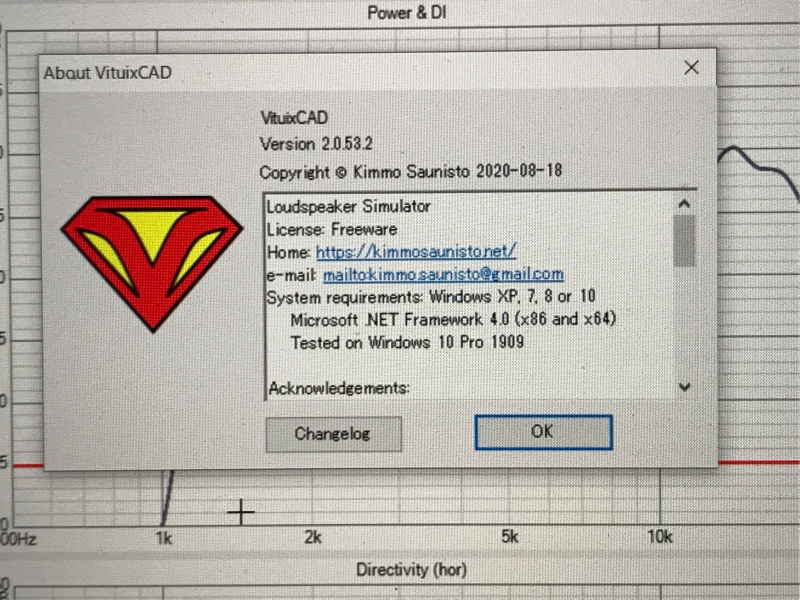

ここから最小変更で良さげになるネットワークにシミュレーションしてみます。シミュレーターはいつものVituixCADです♪



【変更後】
チョット弄ってこのくらいかな。


変更箇所は、コイルに直列に抵抗追加のみです。
良さげな値を探せました。


早速手持ちの10Ω金被抵抗3パラで済ませました。

試聴してみると、音に厚みが付与されています。

今回は、変更の度合いが大きく、左右のバランスが崩れているかも。DSP調整が必要そうです。
